Poruchy plynových kotlov Ferroli a ich riešenie

Hoci sú moderné vykurovacie systémy vybavené spoľahlivými plynovými jednotkami od zodpovedných dodávateľov, aj tie najkvalitnejšie produkty sa môžu stretnúť s problémami. Platí to aj pre plynové kotly značky Ferroli, ktorých oprava nevyžaduje vždy zásah plynárov a v mnohých prípadoch si s ňou poradia aj samotní majitelia. Zariadenia tejto značky sa navzájom veľmi nelíšia, pokiaľ ide o princíp ich fungovania, preto sú aj problémy, s ktorými sa stretávajú, typické. Spôsoby riešenia vzniknutých problémov sú taktiež dobre preskúmané.

Moderné kotly Ferroli sú vybavené systémom vlastnej diagnostiky, ktorá v prípade núdze pridelí užívateľovi chybový kód. Keď poznáte typ poruchy, môžete rýchlo nájsť príčinu jej výskytu. Oprava mnohých porúch nevyžaduje špeciálne znalosti.

Systém diagnostiky Ferroli

Výrobca Ferroli rozdelil všetky problémy, ktoré vznikajú pri prevádzke kotlov, do dvoch hlavných kategórií:

• Kritické chyby spôsobujúce úplné zablokovanie kotla. Tieto chyby sú označené písmenom „A“ pred kódom. Ak dôjde k takejto poruche, je potrebné odstrániť problém a reštartovať kotol stlačením tlačidla „reset“ alebo „reset“.
• Problémy spôsobujúce dočasné odstavenie kotla alebo jedného z jeho komponentov. Tieto chyby sú označené písmenom „F“ pred kódom. V takomto prípade automatizácia čaká na normalizáciu situácie, po ktorej reštartuje samotný kotol.

Informácie o chybovom kóde je možné zobraziť na LCD displeji alebo diaľkovom ovládači. Pri starších modeloch môžete typ poruchy zistiť pohľadom na indikátory. Ak kotol nemá LCD displej, typ chyby je možné rozpoznať podľa blikajúcich svetiel; pre každý problém popisuje používateľská príručka jedinečnú kombináciu správania indikátora.

Niekedy sa na obrazovke objaví aj kód začínajúci písmenom „D“. Toto je technická informácia, ktorá upozorňuje užívateľa, že kotol prechádza z jedného režimu do druhého.

Prehľad chybových kódov plynových kotlov Ferroli

Nasleduje zoznam najčastejších porúch plynových kotlov Ferroli zoradených podľa vzostupného chybového kódu, spolu s navrhovanými riešeniami.

Chyba A01 - Horák sa nezapálil

Ide o bežný problém, ktorý môže mať mnoho príčin:

• Nedostatok plynu: Je potrebné skontrolovať, či sú všetky uzatváracie ventily otvorené. Ak bol plyn nedávno pripojený, potom pred spustením kotla musíte vypustiť vzduch z potrubia.
• Nedostatočný výkon zapaľovania: Tento indikátor je potrebné nastaviť podľa pokynov v používateľskej príručke.
• Porucha plynového ventilu: Je možné, že kabeláž bola nesprávne zapojená, je chyba v kábli alebo je chybný samotný ventil, v takom prípade bude potrebné ho vymeniť.
• Problém s ionizačnou elektródou: Je potrebné skontrolovať nominálnu medzeru, ktorá by mala byť približne 3 mm, uistiť sa, že kábel je v dobrom stave a túto časť očistiť od nečistôt.
• Chyba riadiacej dosky: Aj keď je to nepravdepodobná udalosť, pretože autodiagnostika je dobrá pri identifikácii problémov s elektronikou kotla.
• Nedostatočný tlak skvapalneného plynu: Môže byť spôsobený nástupom chladného počasia, ak je plynová nádrž naplnená „letnou“ zmesou. Kotol s tým nemá nič spoločné.

Chyba A02 - Signál o prítomnosti plameňa pri vypnutom horáku

Najpravdepodobnejším problémom je únik prúdu z okruhu ionizačnej elektródy. Musíte skontrolovať kabeláž na fyzické poškodenie a skrat. Príčinou poruchy môže byť aj porucha dosky kotla.

Chyba A03 - Prehriatie kotla

Najpravdepodobnejším zdrojom problému je zlá cirkulácia chladiacej kvapaliny v okruhu, čo sa najčastejšie deje z troch dôvodov:

• Upchávanie: V systéme môže byť zanesenie.
• Vzdušnosť systému: Prítomnosť vzduchu vo vykurovacom systéme.
• Porucha zabudovaného obehového čerpadla: Obehové čerpadlo môže byť nefunkčné.

V každom z týchto prípadov bude počuť napätú prevádzku čerpadla. Ak sa voda čerpá normálne, môžete skontrolovať samotný snímač teploty a zapojenie k nemu.

Chyba F04 - Fungoval dymový termostat

Vysoká teplota výfukových plynov znamená, že výmenník tepla je znečistený. Senzor sa môže spustiť aj vtedy, keď nastane efekt preklopenia prievanu.

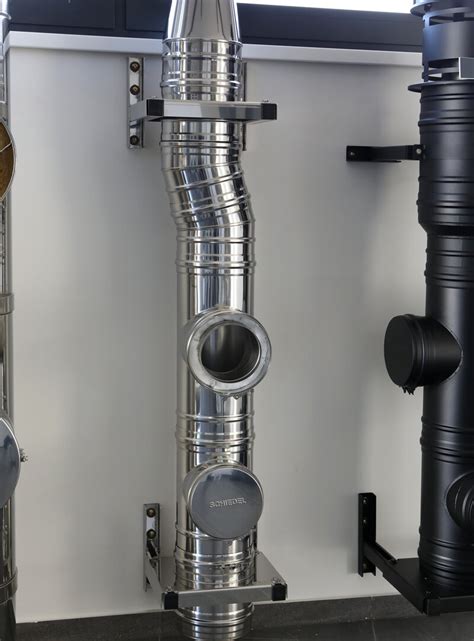

V zásade sa porucha vyskytuje v dôsledku problémov s komínom plynového kotla. Môžu to byť buď nesprávne výpočty (malý priemer potrubia alebo silné zaťaženie vetrom na výstupe), alebo zúženie priechodu v dôsledku vstupu cudzích predmetov alebo nahromadenia vrstvy sadzí. Preto musíte najskôr skontrolovať cestu výfuku dymu.

Výpočet parametrov komína pre plynový kotol treba brať vážne, pretože prerábka zaberie veľa času, počas ktorého sa nebude vykurovať. Musíte sa tiež pozrieť na nastavenie teploty pre snímač, ktoré musí zodpovedať modelu kotla. A nakoniec, samotný snímač môže zlyhať - v tomto prípade bude potrebné ho vymeniť.

Chyba F05 - Porucha ventilátora

V závislosti od modelu je porucha určená buď údajmi o zaťažení ventilátora alebo otvorením kontaktov tlakového spínača. Je potrebné skontrolovať nasledujúce uzly:

• Komín: Priechod môže byť vážne zúžený v dôsledku chyby v návrhu, cudzieho predmetu alebo nesprávne zvolenej membrány. V tomto prípade dôjde k zúženiu prietoku vzduchu a dôjde k činnosti tlakového spínača.
• Ventilátor: Stáva sa, že sa pri spustení zapaľovania vôbec nespustí. Potom musíte skontrolovať kabeláž, kontakty alebo motor. Môže tiež zlyhať ložisko, čo spôsobí, že ventilátor začne bzučať a jeho lopatky sa budú otáčať pomalšie.
• Tlakový spínač: Kontakty sa môžu uvoľniť alebo samotné zariadenie sa môže zlomiť.

Chyba A06 - Oheň zhasne ihneď po zapálení

Chyba má dva takmer rovnako pravdepodobné dôvody:

• Nedostatočný tlak v plynovom potrubí: Je potrebné skontrolovať uzatváracie zariadenie. Ak je úplne otvorený a tlak je slabý, musíte sa obrátiť na dodávateľa plynu.
• Minimálna hodnota tlaku pre prietok plynu je nastavená príliš nízko: Potrebujete prekalibrovať nastavenia.

Chyba F07 - Jeden z parametrov elektronickej dosky je nesprávne nastavený

Niekedy sa používateľ nechá príliš uniesť simuláciou, čo môže viesť k systémovým chybám.

Chyba F08 - Prehriatie výmenníka vykurovacej vody (TÚV)

Ak je teplota v okruhu 100 °C alebo vyššia po dobu 5 sekúnd, táto skutočnosť sa zaznamená. Pri častom opakovaní sa môže vyskytnúť chyba A03. Situácia F08 sa nezobrazuje na obrazovke a nespôsobuje zastavenie procesu, zostáva však v registri udalostí.

Chyba A09 - Problém s plynovým ventilom

Najjednoduchšia situácia zahŕňa výpadok prúdu. V tomto prípade musíte skontrolovať kontakty alebo vymeniť vodiče. Je tiež možné, že vo vnútri ventilu došlo k prerušeniu alebo skratu.

Chyba F10 - Porucha snímača teploty na prívode vody do okruhu

Existujú 3 možné scenáre:

• Otváranie kontaktov: Je potrebné odpojiť konektory a potom ich opäť pevne pripojiť.
• Prerušený vodič alebo skrat: Musíte zazvoniť na drôt. Ak sa problém potvrdí, bude potrebné ho vymeniť.
• V samotnom snímači NTC došlo k prerušeniu: Je potrebné ho odstrániť a otestovať na odolnosť.

Chyba F11 - Porucha snímača teploty prívodu teplej vody

Akcie sú rovnaké ako pri chybe F10. Hlavný rozdiel medzi udalosťami F10 a F11 je v tom, že ak sa vyskytne problém s TÚV, kotol bude pokračovať v prevádzke len v režime vykurovania. Pri probléme F10 sa kotol zastaví.

Odpor štandardného polovodičového teplotného snímača (NTC) sa mení s teplotou. Pomocou bežného ohmmetra môžete určiť jeho vhodnosť pre ďalšiu prácu.

Chyba F14 - Porucha snímača teploty na vstupe vody do výmenníka tepla

Situácia je podobná ako pri chybovom kóde F10.

Chyba A16 - Problém s plynovým ventilom

Vyskytuje sa, ak plameň nezhasne do 5 sekúnd po príkaze na zastavenie prívodu plynu. Zvyčajne je táto situácia spôsobená elektrickým problémom s ventilom, ktorý bude vyžadovať výmenu. Najčastejším problémom, ktorý spôsobuje poruchu plynového ventilu, je prerušenie induktora. V tomto prípade je jednoduchšie úplne vymeniť diel ako hľadať miesto poruchy.

Chyba F20 - Problém súvisí s celkovou kontrolou kvality spaľovacieho procesu

V tomto prípade sa kotol nezastaví, ale ide o zložitú situáciu, pretože môže existovať mnoho dôvodov pre jej výskyt:

• Porucha systému odstraňovania dymu: Musíte postupovať ako pri chybách F04 a F05.
• Porucha alebo nesprávna činnosť ionizačnej elektródy: Je potrebné skontrolovať nominálnu medzeru, ktorá by mala byť asi 3 mm, uistiť sa, že kábel je v dobrom stave a túto časť očistiť od nečistôt.
• Porucha plynového ventilu: Bude ho treba vymeniť.
• Chybná riadiaca doska: Výmena.

Chyba A21 - Opakovaný problém F20

Ak sa situácia F20 vyskytne 6-krát v priebehu 10 minút, kotol sa zastaví.

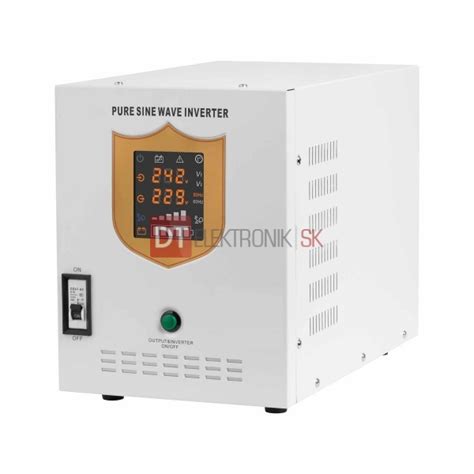

Chyba F34 - Nedostatočné sieťové napätie

Rôzne modely majú rôzne prahové hodnoty, ale zvyčajne sa signál o zlej kvalite prúdu vyskytuje pri 170-180 V. Prevádzka s takýmito sieťovými parametrami vedie k riziku poškodenia elektroniky kotla. Aby bola zaistená bezpečnosť a životnosť drahých zariadení, je potrebné stanoviť pravidlo, že plynový kotol od Ferroli alebo iného výrobcu nie je zapojený do okruhu bez stabilizátora. Niekedy na miestach, kde dochádza k častým výpadkom prúdu, je vhodné nainštalovať batériový systém na podporu autonómneho napájania. Ak má dom veľa drahej elektroniky, potom môže byť lepšie nainštalovať vstupný stabilizátor pre celý dom.

Chyba F35 - Aktuálna frekvencia je nesprávne nastavená

Elektronika kotla pracuje na frekvencii 50/60 Hz. Aktuálna hodnota napájania musí byť nastavená v menu.

Chyba F37 - Otvorenie kontaktov tlakového spínača na 5 alebo viac sekúnd

Ak hodnota tlaku klesne pod 0,8 bar, kotol sa zastaví. Táto situácia nastáva v dvoch prípadoch:

• Dochádza k úniku chladiacej kvapaliny: Musíte skontrolovať tesnosť celého okruhu. Po odstránení problému by ste mali systém dobiť na požadovaný tlak.
• Snímač tlaku môže zlyhať: Ak áno, bude potrebné ho vymeniť.

Chyba F39 - Problém so snímačom vonkajšej teploty

Pre zabezpečenie regulácie vykurovania v závislosti od počasia je možné ku kotlu pripojiť vonkajší teplomer. To však vytvára ďalší predpoklad pre výskyt poruchy - ak signál zmizne, potom sa vyskytne táto chyba. Rovnako ako u všetkých snímačov teploty je potrebné skontrolovať kontakty, prezvoniť na drôte a otestovať samotný termostat.

Chyba F40 - Príliš vysoký tlak vo vykurovacom systéme

Vyskytuje sa v uzavretých okruhoch. Je potrebné skontrolovať tlak. Ak je naozaj vysoká, tak ju treba znížiť na hodnotu cca 1,5 baru a skontrolovať činnosť poistného ventilu. S najväčšou pravdepodobnosťou je to problém. Ak bol tlak normálny (presnú hodnotu, pri ktorej sa kotol zastaví, nájdete v návode na obsluhu), tak je problém v snímači a je potrebné ho vymeniť. Membránová nádrž a ventil (vľavo) sú umiestnené vo vnútri kotla. So zvyšujúcou sa teplotou sa zvyšuje objem vody, v dôsledku čoho stúpa tlak a vypína sa poistka, čím sa prebytočná chladiaca kvapalina vypúšťa mimo okruhu.

Chyba A41 - Nedochádza k zmene teploty ohrievanej vody

Teplotný snímač sa mohol jednoducho vzdialiť od potrubia alebo sa mohli vyskytnúť problémy opísané pre chybu F10.

Chyba F42 - Rozdiel v údajoch snímača teploty vody v okruhu a snímača prehriatia je väčší ako 12 °C

To znamená, že jedno zo zariadení vyprodukuje významnú chybu, ktorá môže viesť k poruche (alebo naopak falošnému spusteniu) núdzových mechanizmov. Chybný termistor zistíte pomocou ohmmetra a tabuľky odporov alebo jednoducho vymeníte oba snímače za nové. Ponorný snímač teploty je upevnený v potrubí pomocou závitu. Jeho vodiče sú pripojené k riadiacej jednotke pomocou štandardného konektora. Preto pri výmene nebudete musieť nič spájkovať.

Chyba F43 - Prehriatie výmenníka tepla

Situácia môže byť spôsobená nasledujúcimi problémami:

• Poloha uzatváracích ventilov nezodpovedá tlaku plynu: V tomto prípade dochádza k nadmernému vývinu tepla v spaľovacej komore. Musíte nastaviť správne nastavenia kotla.
• Prípustný parameter rýchlosti ohrevu výmenníka tepla je podhodnotený: Jeho hodnotu si musíte skontrolovať v menu.
• Zlá cirkulácia vody v okruhu: Dôvody a akcie sú rovnaké ako v prípade chyby A03.
• Snímač teploty je chybný: Musíte skontrolovať jeho pripojenie alebo ho vymeniť.

Chyba F47 - Žiadny signál z tlakového spínača vo vykurovacom okruhu

Najprv musíte skontrolovať kontakty a potom prezvoniť signálny vodič zo snímača na dosku. Ak sú v poriadku, budete musieť vymeniť relé.

Chyba A48/A49 - Problém plynového ventilu v elektrickej časti

Existujú dva možné dôvody: porucha samotného ventilu (musíte zazvoniť jeho cievkou) alebo riadiacej dosky. Zlomenú časť bude potrebné vymeniť. V prípade dosky môže pomôcť reštart. Ak kotol po tomto stále funguje, musíte pochopiť, že ide o dočasné riešenie, pretože kondenzátory na doske začali starnúť. Elektronika plynových kotlov môže byť opravená v strediskách opravy počítačov. Hlavné problémy s doskami a snímačmi sú rovnaké.

Chyba F50 - Okruh plynového ventilu je otvorený alebo prúd na modulačnej cievke je pod minimálnym prahom

Príčiny poruchy a spôsoby ich riešenia sú rovnaké ako pri chybe A48.

Chyba A51 - Dlhá doba zhasnutia plameňa horáka

Náhradné diely pre kotly Ferroli

Ak sa niektorá časť kotla pokazí a nedá sa opraviť, vzniká problém s výmenou. Vybavenie Ferroli nie je také rozšírené, aby ste si mohli byť istí, že rýchlo nájdete originálny diel. Mnoho snímačov a trubíc má však univerzálny formát, v takom prípade je možné zakúpiť produkty od iného výrobcu.

Pre kotly Ferroli sú originálne náhradné diely nasledovné:

• riadiaci panel;
• plynový ventil;
• zapaľovacia a spaľovacia jednotka;
• make-up jednotka (kohútik);
• komínový ventilátor;
• zobrazovacie a ovládacie gombíky;
• výmenník tepla (pôvodná montáž);
• expanzná nádoba.

Pri výmene napájacieho kohútika je nevyhnutné poznať model kotla, pretože Ferroli má dve veľmi podobné odrody tejto časti.

Kompatibilné je možné dokúpiť obehové čerpadlo, poistné ventily, snímače teploty a tlaku, tlakový spínač, prietokový spínač, elektroinštaláciu, izolačné prvky, anódy. Je však dôležité, aby sa ich technické vlastnosti úplne zhodovali.

Dôležité upozornenie

Plynový kotol Ferroli môžete opraviť sami, ak poznáte typ chyby a ako ju odstrániť. Malo by sa však pamätať na to, že plynové zariadenia sú prvkom zvýšeného nebezpečenstva. Preto je lepšie zveriť všetky údržbárske a opravárenské práce zástupcom plynárenskej služby, s ktorou bola zmluva uzavretá.
