Podlahové vykurovanie: Kompletný sprievodca inštaláciou a princípmi

Podlahové vykurovanie funguje na princípe sálania, čím prináša príjemný pocit tepla, podobný hrejivým slnečným lúčom, a zabezpečuje rovnomerne vyhriatu miestnosť. Okrem komfortu je toto riešenie aj úsporné, pretože veľké vykurovacie plochy umožňujú použiť nižšiu teplotu vykurovacej vody v porovnaní s tradičnými radiátormi.

Základom systému sú rúrky uložené v podlahe, cez ktoré preteká vykurovacia voda. Voda odovzdáva teplo betónovému poteru, z ktorého sa následne teplo sála smerom nahor do miestnosti. Vďaka veľkým vykurovacím plochám stačí podlahovému vykurovaniu nižšia teplota vody, čo vedie k nižším tepelným stratám a tým aj k úsporám nákladov na vykurovanie v porovnaní s radiátormi.

Okrem teplovodného existuje aj elektrické podlahové kúrenie, ktoré využíva priame vykurovanie elektrinou prostredníctvom vykurovacích rohoží, káblov alebo fólií. Existuje tiež tzv. suché podlahové kúrenie. Aby podlahovka fungovala efektívne a spoľahlivo, je nevyhnutné dodržať správny postup montáže všetkých jej súčastí.

Studená podlaha ráno, nerovnomerne vykurované miestnosti a rastúce účty za energiu sú problémy, s ktorými sa stretáva čoraz viac domácností. Podlahové kúrenie, systém, pri ktorom teplo rovnomerne vychádza z rúrok uložených priamo v podlahe, ponúka elegantné riešenie: príjemné teplo od nôh po hlavu, úspory energie 15-20 % oproti klasickým radiátorom a čisté interiéry bez vykurovacích telies na stenách.

Pred samotnou inštaláciou je kľúčové rozhodnúť sa pre správny typ systému a overiť si základné stavebné podmienky. Dve hlavné kategórie sú elektrické a vodné (teplovodné) podlahové kúrenie - každá má iné nároky na montáž, prevádzkové náklady aj vhodnosť pre daný typ stavby.

Vodné podlahové kúrenie pracuje s teplotou vody 30-45 °C, čo je omnoho nižšia teplota ako pri klasických radiátoroch (70-80 °C). Toto je hlavný dôvod, prečo sa ideálne kombinuje s tepelným čerpadlom alebo kondenzačným kotlom a výrazne šetrí energiu. Pred začatím inštalácie je tiež dôležité overiť typ podlahovej krytiny: ideálna je keramická dlažba (najlepší prenos tepla), prijateľný je aj laminát označený ako vhodný pre podlahové kúrenie s tepelným odporom do 0,15 m²K/W. Masívne drevo sa neodporúča, pretože reaguje na zmeny vlhkosti a pri opakovanom zahrievaní a ochladzovaní praská.

Princíp fungovania a konštrukcia podlahového vykurovania

Podlahové vykurovanie funguje na princípe sálania. Teplá voda cirkuluje v rúrkach uložených v podlahe, odovzdáva teplo poteru, ktorý následne sálaním rozvádza teplo do miestnosti. Tento proces zabezpečuje rovnomerné a príjemné teplo.

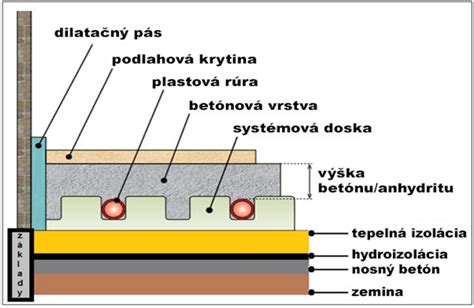

Vrstvenie podlahového systému

Pre správnu funkciu podlahového vykurovania je kľúčové dodržať správne poradie vrstiev:

1. Izolácia

Prvou vrstvou v konštrukcii podlahového vykurovania je izolácia. Tá zabraňuje úniku tepla do iných priestorov. Zvyčajne sa používa polystyrén pod podlahové kúrenie alebo iný izolačný materiál, ktorý je položený priamo na betónovej podlahe. Spodnú vrstvu tvorí hydroizolačná fólia.

Bez dostatočnej tepelnej izolácie pod fóliou strácate 30-40 % energie smerom do zeminy. Šetrenie na izolácii vás môže stáť stovky eur ročne na účtoch za energie po celú dobu životnosti systému.

2. Nosný systém podlahového vykurovania

Nad izolačnou vrstvou je uložený nosný systém, ktorý slúži na upevnenie vykurovacích rúrok. Existuje niekoľko typov:

• Nopové dosky: Plastové dosky s výstupkami, medzi ktoré sa vtláčajú rúrky.
• Systém Tacker: Ploché plastové dosky, na ktoré sa rúrky prichytávajú pomocou nastreľovacích sponiek. Inštalácia je rýchlejšia, ale vyžaduje dvoch pracovníkov.
• Dosky so suchým zipsom: Rúrky sú ovinuté páskou so suchým zipsom, ktorou je potiahnutá aj podlaha. Rúrky sa jednoducho pritlačia k podlahe.
• Vodiace lišty: Používajú sa pri meandrovej inštalácii, kde sa rúrky prichytávajú vedľa seba do líšt.
• Polystyrénové systémové dosky: Rúrky sa ukladajú do drážok v doskách z expandovaného polystyrénu. Vrchné vrstvy dosiek tvoria hliníkové profily pre lepšie rozloženie tepla.

3. Rúrky podlahového vykurovania

Rúrky podlahového vykurovania sú zvyčajne vyrobené z plastovo-hliníkových kompozitných materiálov. Existujú dva hlavné spôsoby ich ukladania:

• Do špirály: Vykurovacia voda najprv putuje po špirále do stredu miestnosti a vracia sa po rovnakej trajektórii. Výsledkom je rovnomerná teplota od okrajov až po stred miestnosti.
• Do meandrov: Vykurovacia voda putuje z jedného okraja miestnosti na druhý, kde sa oblúkom stáča späť. Voda sa postupne ochladzuje, čo môže viesť k menej rovnomernej teplote podlahy v porovnaní so špirálovým ukladaním.

Pri každom tvare je dôležitý aj rozstup rúrok. Menší rozstup znamená vyšší výkon kúrenia, ale aj vyššiu spotrebu materiálu a vyšší hydraulický odpor. Okrajové zóny (pri vonkajších stenách a oknách) vyžadujú rozstup 10-15 cm, stredná časť miestnosti 15-25 cm. Maximálna rozteč pri nízkych tepelných stratách môže byť 30 cm.

Nedodržanie rozteče rúrok nad 30 cm môže vytvoriť viditeľnú a nepríjemnú "zebru" - striedajúce sa teplé a studené pásy po celej ploche podlahy. Pred kladením si vždy pripravte presný výkres rozmiestnenia rúrok s vyznačenými roztečami.

Maximálna dĺžka jedného okruhu rúrky by nemala presiahnuť 80-120 m pre rúrku 16 mm a 100-150 m pre rúrku 20 mm. Okruhy dlhšie ako 120 m spôsobujú veľký tlakový úbytok - pri rozdeľovači môže dôjsť k prehrievaniu, zatiaľ čo na konci okruhu bude podlaha citeľne chladnejšia.

Pre rúrky s priemerom 16-20 mm platí pravidlo: jedna spona každých 30-50 cm pozdĺž rúrky. Pri oblúkoch by mali byť spony hustejšie - každých 15-20 cm.

4. Poter

Poter na podlahové kúrenie nie je pevne spojený s objektom, pretože sa vplyvom teplotných zmien rozťahuje a zmršťuje. Prijíma teplo z vykurovacích rúrok a rovnomerne ho rozkladá po celej miestnosti. Zároveň teplo akumuluje, takže ho do miestnosti odovzdáva ešte dlho po vypnutí vykurovania. Podlahové vykurovanie má teda určitú zotrvačnosť, vďaka čomu sú teplotné zmeny plynulé a komfortné.

Minimálna hrúbka betónovej vrstvy nad rúrkami podlahového kúrenia závisí od materiálu. Pri anhydritovej mazanine je to minimum 45 mm nad rúrkami, pri cementovom potere 65 mm. Príliš tenká vrstva sa môže pri teplotných zmenách praskať, príliš hrubá spomaľuje odozvu systému.

5. Podlahová krytina

Pri výbere podlahovej krytiny je dôležité zohľadniť jej tepelné vlastnosti. Najvhodnejšie sú dlaždice, ktoré majú dobrú tepelnú vodivosť. Laminátové alebo drevené parkety kladú teplu vyšší odpor. Niektoré typy drevených podláh majú aj vyššiu tepelnú rozťažnosť a po zohriatí sa medzi nimi môžu objaviť medzery. Koberce pôsobia skôr ako tepelný izolant a prenosu tepla bránia.

Pre laminátové podlahy je dôležitý deklarovaný tepelný odpor maximálne 0,15 m²K/W. Povrchová teplota podlahy by nemala prekročiť 27-29 °C. Masívne drevené parkety nie sú vhodné, odporúča sa použiť viacvrstvové parkety hrúbky maximálne 14 mm.

Kľúčové komponenty a inštalácia

Reflexná hliníková fólia

Reflexná hliníková fólia je základom každej inštalácie podlahového kúrenia. Plní dve kľúčové funkcie: tepelne izoluje a odráža teplo smerom nahor, do obytného priestoru. Bez nej strácate 20-30 % energie, ktorá by inak ohrievala betónovú dosku namiesto vzduchu v miestnosti. Je to jeden z najlacnejších prvkov systému, no má zásadný vplyv na efektivitu a návratnosť investície.

Pri výbere fólie si všímajte jej hrúbku. Pre podlahové kúrenie je odporúčané minimum 120 mikrometrov (mc alebo µm), pretože tenšia fólia sa ľahko trhá a je menej efektívna.

Postup kladenia fólie: vyčistite a vysušte podkladový betón, rozviňte fóliu hliníkovou stranou nahor, jednotlivé pásy spájajte hliníkovou páskou, fóliu vytiahnite 10-15 cm na steny a upevnite dilatačnou páskou. Nikdy neklaďte viac vrstiev fólie na seba.

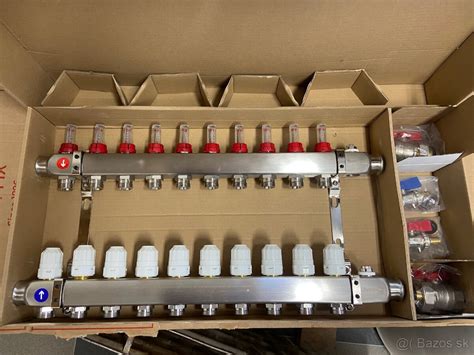

Rozdeľovač podlahového kúrenia

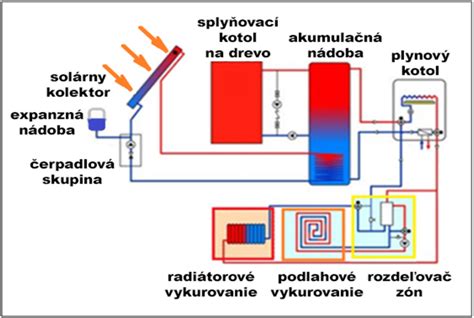

Rozdeľovač-zberač (manifold alebo collector) je ústredným prvkom každého vodného podlahového kúrenia. Funguje ako rozdeľovač teplej vody z kotla alebo tepelného čerpadla do jednotlivých okruhov rúrok a zbiera spätnú, vychladnutú vodu na návrat do zdroja tepla. Každý okruh zodpovedá jednej vykurovacej zóne - spravidla jednej miestnosti alebo časti podlahy s odlišnými tepelnými nárokmi.

Rôzne miestnosti majú rôzne tepelné potreby (napr. kúpeľňa 24-26 °C, obývačka 20-22 °C). Rozdeľovač s regulačnými ventilmi umožňuje každý okruh nezávisle nastaviť a hydraulicky vyvážiť, čím sa zabezpečí presne toľko tepla, koľko každá zóna potrebuje. Výsledkom je komfort aj úspora energie.

Pri výbere rozdeľovača sledujte:

• Počet okruhov: Každá zóna vyžaduje jeden okruh. Odporúča sa vziať rozdeľovač s aspoň jedným rezervným okruhom.
• Materiál: Mosadzné rozdeľovače sú odolnejšie a trvanlivejšie.
• Prietokové merače: Umožňujú sledovať prietok vody v litroch za minútu do každej zóny.
• Servopohony: Elektromechanické pohony, ktoré otvárajú a zatvárajú ventily rozdeľovača na základe pokynov termostatu, umožňujú automatickú zónovú reguláciu teploty.

Termostatická hlavica

V kombinovaných vykurovacích systémoch, kde dom kombinuje podlahové kúrenie s klasickými radiátormi, je termostatická hlavica nevyhnutnou súčasťou každého radiátora. Jej úlohou je automaticky regulovať prietok teplej vody podľa nastavenej teploty miestnosti, čím bráni prehrievaniu a zbytočnej spotrebe energie.

Termostatická hlavica pracuje mechanicky - bez elektrickej energie. Vo vnútri je teplotne citlivá látka, ktorá pri zahriatí vzduchu v miestnosti rozťahuje a mechanicky zatvára ventil. Keď miestnosť ochladne pod nastavenú hodnotu, ventil sa sám otvorí. Dôležité je, aby mala hlavica voľný prístup k vzduchu - zakrytie závesmi alebo policou spôsobuje nesprávne snímanie teploty a prehrievanie miestnosti.

Štandardné nastavenia polôh na termostatickej hlavici:

• Poloha 1 ≈ 12 °C - protimrazová ochrana
• Poloha 2 ≈ 16 °C - spálňa, chodbička
• Poloha 3 ≈ 20 °C - obývačka, pracovňa
• Poloha 4 ≈ 24 °C - kúpeľňa, detská izba
• Poloha 5 - maximálna teplota

Postup správnej inštalácie podlahového kúrenia krok za krokom

Inštalácia vodného podlahového kúrenia vyžaduje dodržanie správneho poradia krokov. Každá chyba sa prejaví až po zaliatí poterom a jej náprava je mimoriadne nákladná.

1. Príprava podkladu

Podkladový betón musí byť rovný (max. odchýlka 5 mm na 2 m dĺžky), čistý a suchý. Nerovnosti väčšie ako 5 mm vyrovnajte samonivelačnou zmesou.

2. Tepelná izolácia

Na vyrovnaný betón položte extrudovaný polystyrén (XPS) hrúbky minimálne 30-50 mm (na prízemí nad zeminou odporúčame 80-100 mm).

3. Reflexná hliníková fólia

Na izoláciu položte reflexnú fóliu hliníkovou stranou nahor. Spoje prelepte hliníkovou páskou a fóliu vytiahnite 10-15 cm na steny, kde ju upevnite dilatačnou páskou.

4. Montáž rozdeľovača

Nainštalujte rozdeľovač-zberač na stenu v centrálnom bode, pripojte obehové čerpadlo a termostatický zmiešavací ventil. Pred kladením rúrok vykonajte tlakovú skúšku rozdeľovača (6 barov, min. 1 hodina).

5. Kladenie rúrok a fixácia

Ukladajte rúrky podľa vopred pripraveného výkresu a fixujte ich príchytkami alebo sponami do tackera každých 30-50 cm. Po uložení všetkých rúrok vykonajte tlakovú skúšku celého systému (6 barov, 24 hodín).

6. Zalievanie mazaninou

Anhydritová mazanina sa leje za stáleho chodu systému pri teplote vody 20-25 °C. Minimálna výška mazaniny nad rúrkami je 45 mm pre anhydrit a 65 mm pre cementový poter. Vzduch z mazaniny vypudzujte vibrátormi.

Vynechanie tlakovej skúšky pred zaliatím je mimoriadne nákladná chyba. Oprava netesných rúrok pod poterom si vyžiada frézovanie podlahy, nové rozvody aj novú kryciu vrstvu.

7. Postupné uvádzanie do prevádzky

Po vysušení mazaniny (4-6 týždňov) zvyšujte teplotu vody každý deň o 5 °C, od 25 °C postupne až na 45 °C. Príliš rýchle zahrievanie spôsobuje praskliny v poterovej vrstve.

Pri poteroch so zabudovaným podlahovým vykurovaním je nevyhnutné prekúriť systém ešte pred položením podlahovej krytiny. Pri poteroch sa prvý deň nastaví teplota vody na 20 °C, ktorá sa následne zvyšuje o max. 5 °C každých 24 hodín až na max. 45 °C. Táto teplota sa udržiava niekoľko dní. Znižovanie teploty vody musí byť prevedené v obrátenom poradí. Celý postup zaberie približne 14 dní. Pri anhydritových poteroch s podlahovým vykurovaním môže fáza ohrevu začať už po 7 dňoch.

Príliš rýchle zahrievanie novej mazaniny v prvých týždňoch spôsobuje praskliny v poterovej vrstve, ktoré sa objavia až pod finálnou krytinou a môžu viesť ku kompletnej výmene podlahy.

Elektrické podlahové kúrenie: Alternatíva pre rýchlu inštaláciu

Elektrické podlahové kúrenie je často jednoduchšie na inštaláciu, najmä na menších plochách alebo v rekonštrukciách, kde je obmedzená stavebná výška. Využíva vykurovacie rohože, káble alebo fólie.

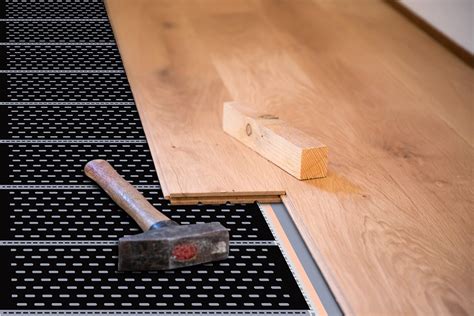

Vykurovacie fólie

Vykurovacie fólie, ako napríklad TRIVOLT EVO, majú nízku stavebnú výšku (cca 7 mm pri inštalácii pod plávajúcu podlahu) a rýchlo sa inštalujú. Sú ekologickým typom kúrenia, produkujú nízke emisie CO2 a majú nízke realizačné náklady.

Pri návrhu elektrického podlahového kúrenia ako hlavného zdroja vykurovania je nutné vychádzať z tepelných strát miestnosti a plochy, ktorá sa dá využiť na inštaláciu. Na základe požiadavky výkonu na m² sa vyberajú vhodné vykurovacie rohože, káble alebo fólie. Ak nie je možné dosiahnuť potrebný príkon v celej ploche, je potrebné použiť prídavné kúrenie.

Pri elektrickom podlahovom kúrení je dôležité, aby plochy, kde je inštalované, neboli zastavané nábytkom. Nábytok by mal stáť na minimálne 4 cm vysokých "nožičkách", aby sa predišlo lokálnemu prehrievaniu a skracovaniu životnosti vykurovacích prvkov.

Často kladené otázky

Aká je minimálna hrúbka betónovej vrstvy nad rúrkami podlahového kúrenia?

Minimálna výška mazaniny nad vrstvou rúrok závisí od zvoleného materiálu. Pri anhydritovej mazanine platí minimum 45 mm nad rúrkami, pri cementovom potere je minimum 65 mm. Príliš tenká vrstva sa môže praskať, príliš hrubá spomaľuje odozvu systému.

Môžem nainštalovať podlahové kúrenie pod drevené parkety alebo laminát?

Áno, ale s obmedzeniami. Pre laminátové podlahy musí výrobca deklarovať tepelný odpor maximálne 0,15 m²K/W. Masívne drevené parkety nie sú vhodné; odporúča sa použiť viacvrstvové parkety hrúbky maximálne 14 mm, certifikované pre podlahové kúrenie.

Ako dlho trvá, kým podlahové kúrenie vyhreje miestnosť z chladna?

Podlahové kúrenie má veľkú tepelnú zotrvačnosť. Vyhriatie podlahy na prevádzkovú teplotu z chladna trvá 2-6 hodín v závislosti od hrúbky mazaniny, nastavenej teploty vody a tepelných strát miestnosti. Odporúča sa nastaviť útlmový režim na nočné hodiny namiesto úplného vypnutia.

Aký je rozdiel medzi príchytkami a sponami do tackera Uponor?

Spony sú menšie plastové svorky na rýchle a ekonomické upevnenie rúrok na veľkých plochách. Príchytky sú väčšie a pevnejšie, vhodné pre rohové situácie alebo miesta so zvýšeným mechanickým namáhaním.
