Diferenčný termostat: princíp a zapojenie

Pri riešení otázok týkajúcich sa vykurovacích systémov sa často stretávame s dilemou, či je potrebné vymeniť potrubia alebo zvoliť výkonnejšie čerpadlo. Podobne sa objavujú otázky ohľadom elektroniky v zariadeniach a ich funkčnosti. V prípade jednoduchých termostatov, ktoré fungujú na princípe zapnutia a vypnutia, sa spúšťa servo, ktoré následne zariadenie vypne. Pre hlbšie pochopenie problematiky je nevyhnutné poznať bližší popis zapojenia celej vykurovacej sústavy, vrátane komponentov medzi kotlom a nádržou, ako aj typu použitého trojcestného termostatického ventilu.

Pre tých, ktorí hľadajú spoľahlivé riešenia, sú na trhu dostupné regulátory ako ADEX Comfort 03 alebo KOMEXTHERM RVT 06, ktoré sa osvedčili v prevádzke a ich užívatelia sú s nimi spokojní.

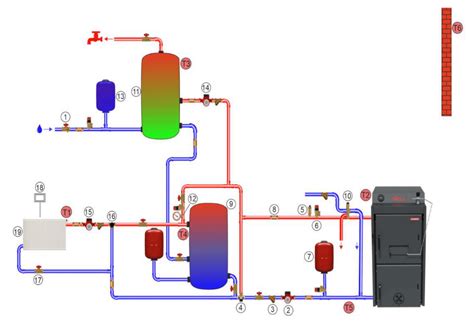

Princíp fungovania vykurovacej sústavy s akumulačnou nádržou

Cirkulácia vody z kotla cez akumulačnú nádrž je základným princípom fungovania takýchto systémov. Aby sa zabezpečila optimálna prevádzka, je dôležité správne zapojenie komponentov. V ideálnom prípade by mala byť medzi výstupom horúcej vody z kotla a vstupom do akumulačnej nádrže umiestnená odbočka k čerpadlu, za ktorým by pokračovala ďalej do radiátorov. Čerpadlo je spínané izbovým termostatom.

Keď je v miestnosti chladno, čerpadlo zohrieva vodu buď z akumulačnej nádrže, alebo priamo z kotla. Typické zapojenie môže vyzerať nasledovne: horúca voda z kotla prechádza cez trojcestný ventil malého okruhu (s druhou vetvou späť do kotla), ďalej sa vetví (druhá vetva smeruje do akumulačnej nádrže). Nasleduje trojcestný ventil so servopohonom (alebo termostatický trojcestný ventil), ktorý pripája chladný výstup z radiátorov k čerpadlu, ktoré je spínané izbovým termostatom. Po prechode cez radiátory sa voda vracia späť do kotla a k trojcestnému ventilu so servopohonom.

Možnosti regulácie teploty v radiátoroch

Existujú dva hlavné prístupy k regulácii teploty vody prichádzajúcej do radiátorov. Prvým je použitie servopohonu na trojcestnom ventile v kombinácii s tepelným čidlom na potrubí k radiátorom a riadiacou logikou. Na základe teploty vody do radiátorov servopohon nastavuje požadovanú polohu ventilu a tým aj teplotu vody. Elegantnejším a často preferovaným riešením je použitie nastaviteľného termostatického trojcestného ventilu, ako je napríklad ESBE VTA 321 alebo 322. Tieto ventily umožňujú nastaviť teplotu vody do radiátorov v rozsahu 30-70°C a samy miešajú horúcu vodu z akumulačnej nádrže alebo kotla so studenou vodou zo spiatočky radiátorov na nastavenú teplotu.

Konfigurácia rozvodov a akumulačnej nádrže

V jednej z diskutovaných konfigurácií sú rozvody v kotolni realizované medennými rúrkami s priemerom 1 palec pre ústredné kúrenie a 3/4 palca pre plynový kotol a radiátory (aluplast). Výstupy teplej úžitkovej vody (TUV) sú spojené do jedného bodu na vrchole akumulačnej nádrže. Spätná voda z plynového kotla je privádzaná do stredu akumulačnej nádrže. Podobne, z teplého výstupu, kde sú spojené všetky zdroje, je odbočka na kúrenie aj bojler. Spätná voda z kotla na tuhé palivo (TP) by mala byť privedená čo najnižšie do akumulačnej nádrže a dopojená ku kotlu na TP pomocou termostatického trojcestného ventilu (napr. VTC 311) na udržiavanie teploty spiatočky (malý okruh). Výstup studenej vody z kúrenia by mal byť vedený samostatne nad spiatočkou z kotla na TP.

Pri správnom zapojení by mal systém fungovať bez problémov. Veľkosť akumulačnej nádoby v tomto prípade zodpovedá topným výkonom oboch kotlov.

Nastavenie a funkcia trojcestného ventilu a kotla na tuhé palivo

Pri radiátorovom trojcestnom ventile sa odporúča nastaviť jednu polohu, aby sa ustálila teplota na vstupe do radiátorov pri prevádzke plynového kotla, a potom s ním už nehýbať. Kotol na tuhé palivo nie je schopný automatického štartu. V takomto systéme je často potrebné doplniť termostatický ventil regulujúci teplotu spiatočky. Na výstupnom potrubí z kotla na tuhé palivo sa odporúča inštalovať termostat (najjednoduchší je príložný), nastavený na teplotu približne 60°C. Preklopením tohto termostatu sa blokuje chod plynového kotla. Vzduchová regulačná klapka by mala byť nastavená na približne 80°C. Týmto spôsobom plynový kotol pracuje ako hlavný zdroj tepla a keď sa zatopí v kotle na tuhé palivá, plynový kotol sa odstaví a kotol na pevné palivo pracuje podľa svojho vlastného režimu.

Kritika a návrhy na zlepšenie systému

Niektorí diskutujúci vyjadrujú kritiku k zložitosti a nekoncepčnosti navrhovaného systému, pričom ho označujú za zbytočne komplikovaný a drahý, a navyše nefunkčný. Ako príklad funkčného zapojenia sa uvádzajú stránky Atmos.cz. V súvislosti s kotlami na tuhé palivo sa zdôrazňuje, že tieto kotly nedokážu z 20°C studenej vody jedným priechodom kotlom vyprodukovať 80°C teplú vodu bez doplnkovej regulácie. Je potrebné doplniť systém o trojcestný termostatický ventil na malý kotlový okruh, ktorý zvýši teplotu vratnej vody do kotla ideálne nad 60°C, a pravdepodobne aj čerpadlo na tento okruh.

Vykurovací systém by mal byť navrhnutý tak, aby vysokopotenciálne teplo na výstupe kotla bolo primárne využité pre účely, kde je tento potenciál nevyhnutne potrebný. Miešanie tejto vody so studenou a jej znehodnotenie pre účely vykurovania predstavuje plytvanie energiou. Inteligentný a úsporný vykurovací systém vyzerá inak. Rozhodnutie o predbežnom rozchode existujúceho zapojenia pred začiatkom vykurovacej sezóny je rozumné, najmä ak nie je k dispozícii šikovný kúrenár alebo pripravené schéma zapojenia.

Princíp mechanického izbového termostatu

Mechanický izbový termostat je zariadenie určené na reguláciu prevádzky klimatických zariadení a udržiavanie nastavených teplotných parametrov v miestnosti. Môže byť použitý pre kúrenie aj chladenie. Jeho hlavnou výhodou je nezávislosť, pretože nevyžaduje žiadne napájanie ani batérie. Funguje na princípe rozťažnosti plynu v špeciálnej membráne. Pri zmene teploty plyn mení svoj objem, čím ovplyvňuje steny membrány. Tieto zmeny spúšťajú mechanizmus zatvárania alebo otvárania elektrického obvodu, ktorý riadi vykurovací alebo chladiaci systém. Nastavenie teploty sa vykonáva pomocou ovládacieho kolieska so stupnicou.

Vývoj a typy termostatov

História termostatov siaha až do roku 1620 s vynálezom ortuťového zariadenia pre inkubátory. Od roku 1922 sa termostaty aktívne používajú v systémoch kvapalinového chladenia spaľovacích motorov. V automobilovom priemysle sa používajú dva typy termostatov: tuhé a kvapalné. V oblasti vykurovania sa najčastejšie stretávame s izbovými mechanickými termostatmi v spojení s plynovými kotlami. Pri konštrukcii kotlov výrobcovia často poskytujú schémy zapojenia s mechanickým termostatom, ktorý sa inštaluje do napájacieho drôtu kotla. Keď teplota v miestnosti klesne pod nastavenú hodnotu, obvod sa uzavrie a kotol sa spustí.

Existujú dva hlavné typy termostatov:

• Plynové termostaty: Citlivejšie na zmeny teploty, dlhšia životnosť.
• Kvapalinové termostaty: Presnejšie ukazovatele teploty, často využívajú parafín.

Ďalej sa termostaty delia podľa funkčnosti:

• Analógové izbové: Umožňujú nepretržité udržiavanie zvoleného teplotného režimu, ale ich technické možnosti sú obmedzené (manuálne štartovanie, zastavenie a zmena parametrov).
• Digitálne izbové: Rozširujú možnosti riadenia, znižujú zaťaženie vykurovacieho systému. Menia a udržujú teplotu podľa prednastaveného programu (napr. funkcie "pohodlie" a "úspora", možnosť automatického prepínania až 4-krát denne).
• Termostaty pre podlahové vykurovanie: Fungujú nezávisle od teploty vzduchu a sú riadené snímačom inštalovaným v podlahe.
• Bezdrôtové ovládanie: Vhodné pre rekonštrukcie alebo dodatočnú inštaláciu vykurovacích zariadení, umožňuje ovládanie bez nutnosti vedenia káblov.

Výber a princíp činnosti mechanického termostatu

Pri výbere mechanického termostatu je dôležité zohľadniť maximálny spínací výkon. Termostaty s výkonom 10 ampérov (cca 2,2-2,3 kW) sú bežné, pre vyššie výkony je potrebné použiť stykač. Ako príklad lacnejšieho termostatu sa uvádza BALLU BMT-1, ktorý má podobný dizajn ako popísané modely a očakávaná životnosť je 3-5 rokov.

Princíp činnosti spočíva v regulácii prietoku nemrznúcej zmesi. Kým motor nedosiahne optimálnu prevádzkovú teplotu (cca 95°C), termostat neumožňuje prietok chladiacej kvapaliny do hlavných častí systému. Vnútorná náplň termostatu obsahuje umelý vosk, ktorý sa pri zahrievaní motora topí a expanduje. Táto expanzia vytvára tlak, ktorý vytláča špeciálny čap otvárajúci prietok nemrznúcej zmesi. Po zastavení motora systém vychladne, vosk stvrdne, čap sa vráti do pôvodnej polohy a ventil sa opäť uzavrie.

Externé termostaty: funkcia a zapojenie

Externý termostat je kľúčovým komponentom pre efektívne riadenie vykurovacích a chladiacich systémov. Jeho hlavnou úlohou je udržiavať požadovanú teplotu v miestnosti reguláciou prevádzky kotla, klimatizačnej jednotky alebo iného zariadenia. Správne zapojenie a pochopenie princípu fungovania sú nevyhnutné pre optimálny výkon a energetickú účinnosť.

Princíp fungovania externého termostatu

Externý termostat funguje na základe merania aktuálnej teploty v miestnosti a jej porovnávania s nastavenou cieľovou teplotou. V prípade odchýlky vyšle signál riadiacej jednotke systému, aby upravila svoju činnosť. Srdcom termostatu je teplotný senzor (termistor, RTD, termočlánok), ktorý neustále monitoruje okolitú teplotu a prevádza ju na elektrický signál. Signál je spracovaný riadiacou jednotkou s logikou, ktorá porovnáva nameranú a cieľovú hodnotu. Na základe toho termostat generuje výstupný signál pre riadené zariadenie.

Typy externých termostatov a ich zapojenie

Existuje niekoľko typov externých termostatov:

• Nízkonapäťové termostaty (typicky 24V AC): Najbežnejší typ pre domácnosti. Zapojenie zahŕňa pripojenie k nízkonapäťovému transformátoru. Kľúčové svorky: R (napájanie), W (kúrenie), Y (chladenie), G (ventilátor), C (spoločný vodič).

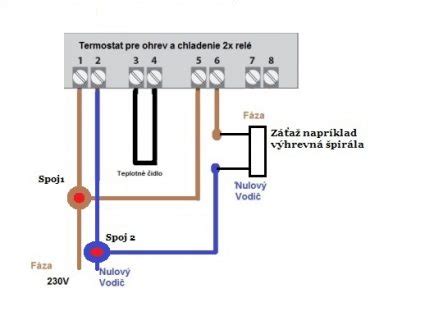

• Sieťové termostaty (230V): Pracujú priamo so sieťovým napätím. Zapojenie je priamejšie, ale vyžaduje opatrnosť. Kľúčové svorky: L (fáza), N (nulový vodič), 1 (výstup).
• Bezdrôtové termostaty: Skladajú sa z prijímača (pripojený k zariadeniu) a vysielača (samotný termostat). Komunikácia prebieha bezdrôtovo.

Dôležité aspekty pri zapojení:

• Výber miesta: Vnútorná stena, mimo priameho slnka, prievanu, zdrojov tepla/chladu, vo výške cca 1,5 m.
• Správne pripojenie vodičov: Dodržiavať schému výrobcu.
• Napájanie: Zabezpečiť správne napájanie (transformátor pre nízkonapäťové, správne pripojenie pre sieťové).
• Kalibrácia a nastavenie: Kontrola a nastavenie parametrov (cieľová teplota, hysterézia).

Bežné problémy a ich riešenia

• Nefunguje kúrenie/chladenie: Skontrolovať napájanie, zapojenie, cieľovú teplotu a funkčnosť samotného zariadenia.
• Nesprávne meranie teploty: Skontrolovať umiestnenie termostatu, prípadne reštartovať/resetovať digitálne termostaty.
• Neočakávané vypínanie/zapínanie: Skontrolovať nastavenie hysterézie (príliš nízka hodnota môže spôsobiť časté spínanie).

Termostat pre solárne kolektory

Tento typ termostatu je primárne navrhnutý pre použitie so solárnymi kolektormi. Jeho hlavnou funkciou je meranie teploty v dvoch bodoch (typicky kolektor a vyrovnávací zásobník/bojler) a indikácia týchto hodnôt. Princíp fungovania spočíva v sledovaní teplotného rozdielu. Ak teplota v kolektore stúpne nad teplotu v zásobníku o vopred nastavený rozdiel (hysterézia), aktivuje sa relé, ktoré môže zapnúť čerpadlo na cirkuláciu teplonosnej látky. Po vyrovnaní teplôt sa relé (a čerpadlo) vypne.

Technické vlastnosti a nastavenie

Termostat využíva dve sondy typu DS18b20. Disponuje optickou signalizáciou prevádzky. V prípade chyby snímača sa relé vypne a zobrazí sa indikácia chyby (Err). Termostat kombinuje funkcie teplotného spínača s reguláciou na základe teplotného rozdielu a má pamäť pri výpadku napájania.

Nastavenie hysterézie: Hysterézia určuje minimálny teplotný rozdiel potrebný na zapnutie relé. Pre solárne kolektory sa bežne používa hodnota okolo 7°C, aby sa predišlo častému spínaniu pri malých kolísaniach teploty.

Možnosť použitia pre chladenie

Teoreticky je možné termostat použiť aj na chladenie, pričom by bolo potrebné prehodiť merané body. Ak by teplota referenčného bodu (napr. interiéru) bola vyššia ako teplota chladiaceho média, aktivovalo by sa výstupné relé. Nastavenie hysterézie by fungovalo rovnako, len s opačným významom.

Pri nastavení pre chladenie je dôležité správne určiť, ktorý senzor bude primárny a ktorý referenčný. Pre chladiace aplikácie by bolo ideálne nastaviť rozmedzie teplôt približne 10-20°C.

Typy izbových termostatov podľa spôsobu ovládania a funkcií

Izbové termostaty sa delia podľa spôsobu ovládania a funkcií:

• Manuálny izbový termostat (analógový / digitálny): Jednoduché a lacné zariadenie, ktoré iba reguluje teplotu. Nemá pokročilé funkcie ako ovládanie cez smartfón. Analógové nemajú displej, digitálne zobrazujú aktuálnu/nastavenú teplotu. Vhodné pre tých, ktorí preferujú vykurovanie na stálu teplotu a často sú doma.
• Programovateľný termostat: Digitálny termostat s možnosťou nastavenia teplotných režimov počas dňa, týždňa alebo mesiaca. Programovanie prebieha cez prednastavené alebo manuálne režimy.
• Inteligentný termostat: Digitálny a programovateľný termostat, ktorý sa "učí" a prispôsobuje sa preferenciám užívateľa. Často vybavený Wi-Fi pre prepojenie s inými smart zariadeniami a systémami (smartfón, Google Home, Alexa).

Typy izbových termostatov podľa spôsobu napájania na spotrebič

Pri výbere termostatu je dôležitý spôsob jeho prepojenia s vykurovacím systémom:

• Štandardné drôtové termostaty: Pripojené k vykurovaciemu telesu pomocou káblov. Môžu byť pod omietku (estetickejšie) alebo na omietku (jednoduchšia inštalácia). Delia sa na termostaty na kotol (kompatibilné aj s bojlermi, tepelnými čerpadlami) a termostaty na podlahové kúrenie (vyžadujú externý snímač teploty).
• Termostat do zásuvky: Zapája sa do elektrickej zásuvky a krátkym káblom sa prepojí s vykurovacím spotrebičom. Jednoduchá inštalácia, ale obmedzené umiestnenie.
• Bezdrôtové izbové termostaty: Skladajú sa z izbového termostatu (ovládacia jednotka) a modulu (inštaluje sa na vykurovacie teleso). Komunikujú bezdrôtovo (Wi-Fi, GSM, OpenTherm).

Bezdrôtové Wi-Fi termostaty

Modul a termostat komunikujú cez domácu Wi-Fi sieť. Často je možné ich prepojiť aj so smartfónom. Ideálne pre moderné technológie, ale vyžadujú stabilný internetový signál.

Bezdrôtové GSM a OpenTherm termostaty

GSM termostaty sa ovládajú pomocou SMS správ (vyžadujú SIM kartu). OpenTherm (OT) termostaty využívajú špeciálny protokol na komunikáciu a reguláciu výkonu kotla.

Termostat na radiátor (termostatická hlavica)

Termostatická hlavica je mechanický typ termostatu, ktorý sa inštaluje na radiátor. Funguje na princípe rozťažnosti plynu alebo kvapaliny v kovovom mechu, ktorý tlačí na ventil a reguluje prietok vody. Na hlavici je stupnica od 0 do 6, kde čísla neoznačujú stupne Celzia, ale regulačné stupne (číslica 3 zodpovedá cca 20°C). Existujú aj elektrické a inteligentné termostatické hlavice.

Na čo sa zamerať pri výbere termostatu

• Kompatibilita s vykurovacím/chladiacim systémom a smart systémami: Zohľadniť typ vykurovania (plyn, elektrina, tuhé palivo) a možnosť ovládania oboch systémov (kúrenie/chladenie). Pri smart termostatoch overiť kompatibilitu s konkrétnymi smart systémami.
• Spínací kontakt termostatu: Uvádzaný v ampéroch, určuje maximálne množstvo prúdu, ktoré môže pretiecť cez kontakt. Je potrebné ho prispôsobiť výkonu pripojeného spotrebiča.
