Klimatizácia, odvod vzduchu a technické riešenia vetrania

Súčasné trendy v stavebníctve smerujú k čoraz väčšiemu utesňovaniu a izolácii budov. Hoci to prináša úspory energií, prirodzená výmena vzduchu v hermeticky uzatvorených priestoroch klesá na minimum, čo má za následok nedostatočnú výmenu vzduchu a potenciálne zdravotné riziká. Klimatizácia je neoceniteľným pomocníkom najmä počas horúcich letných dní, no s jej prevádzkou je spojená aj otázka efektívneho vetrania a odvodu vznikajúceho kondenzátu.

Význam vetrania v moderných budovách

Vplyv utesnenia priestorov na kvalitu vzduchu

V hermeticky uzatvorených priestoroch dochádza k výmene vzduchu za relatívne dlhú dobu. Za týchto podmienok nie je možné vyhovieť hygienickým požiadavkám, ktoré hovoria, že intenzitu vetrania v miestnosti je potrebné navýšiť oproti súčasným zvyklostiam. Pobyt človeka vo vnútorných priestoroch hermeticky izolovaných budov sa zvyšuje a intenzita vetrania v interiéroch by preto mala byť v porovnaní so súčasnými zvyklosťami výrazne vyššia.

Hygienické požiadavky na intenzitu vetrania

Hygienické normy určujú potrebnú intenzitu vetrania pre zabezpečenie zdravého prostredia. Napríklad, počas noci, v izbe, ktorú obýva jedna osoba, je potrebné zabezpečiť výmenu najmenej 49 % objemu vzduchu za hodinu.

Zdravotné riziká vysokých koncentrácií CO2

Osoba o váhe 80 kg, ktorá sedí, vydýcha nevetranú miestnosť o veľkosti 60 m3 za hodinu. V priebehu tejto doby stúpne obsah CO2 o 374 ppmv na hodnotu prevyšujúcu 1000 ppmv, čo predstavuje výrazné zdravotné riziká (1 ppmv predstavuje počet molekúl CO2 v objeme vzduchu, ktorý obsahuje 1 milión molekúl vrátane CO2).

Klimatizácia a riadená ventilácia: Súčasné výzvy a riešenia

Obmedzenia štandardných klimatizačných jednotiek

V lete sú vo veľkej miere využívané klimatizácie, ktoré chladia, kúria, odvlhčujú, niekedy aj zvlhčujú a filtrujú vzduch. Nastáva však otázka, ako počas ich prevádzky vetrať? Štandardné klimatizačné jednotky neumožňujú riadenú ventiláciu, na rozdiel od jednotiek rekuperačných či vetracích, ktoré však zasa nedisponujú funkciou chladenia. Z vyššie uvedeného vyplýva, že využívanie klimatizácie bez umožnenia pravidelnej výmeny vzduchu za vonkajší čerstvý negatívne ovplyvňuje zdravie.

Vývoj klimatizácií s integrovanou ventiláciou

Doteraz nebolo bežné inštalovať do obytných priestorov klimatizácie s funkciou vetrania, pričom bolo možné zohnať iba komplexné vysoko výkonné vzduchotechnické systémy s možnosťou chladenia aj vetrania, určené do priemyslových priestorov, továrenských hál, kancelárskych budov a pod. Dnes je už možné zakúpiť menšie klimatizačné jednotky s integrovanou funkciou ventilácie aj do domácností, hoci doposiaľ sa nejedná o bežný produkt.

Komplexné vzduchotechnické jednotky s vetraním a chladením

Na českom a slovenskom trhu sa vyskytuje len niekoľko klimatizácií s možnosťou vetrania. Navyše, nie všetky spĺňajú hygienické požiadavky na čistotu vzduchu v interiéroch v plnom rozsahu, ale len čiastočne. Či už sa jedná o jednotku kompaktnú či delenú (tzv. splitovú), zďaleka nie všetky disponujú všetkými funkciami naraz. Tzv. komfortná klimatizácia ponúka všetky funkcie, tie čiastočné ponúkajú len niektoré. Klimatizácie dnes pomerne bežne ponúkajú rozšírené funkcie ako odvlhčovanie či filtrácia znečisteného vzduchu. Integrovaná možnosť vetrania je však doteraz skôr výnimkou.

Príklady pokročilých riešení

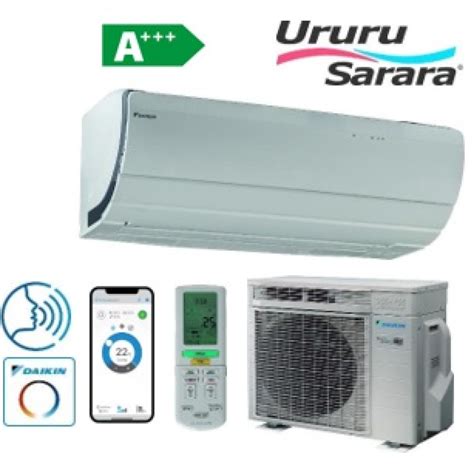

Daikin Ururu Sarara

Jednotka Daikin Ururu Sarara je priekopníčka medzi klimatizáciami s integrovanou ventiláciou. Ide o komplexnú vzduchotechnickú jednotku vypracovanú v špičkovom dizajne s využitím najmodernejších technológií. Okrem funkcie chladenia a vykurovania disponuje integrovanou riadenou ventiláciou o výkone 23 m3/h, ktorá zabezpečuje pravidelnú výmenu vzduchu v miestnosti. V priestore cca 26 m2 spraví jeho úplnú zmenu za necelé dve hodiny. Hoci sa nejedná o stopercentné naplnenie hygienických noriem, v porovnaní so štandardnými jednotkami, za ktorých prevádzky je obvykle vetrané skutočne len sporadicky, sa jedná o veľký pokrok vedúci k zdravotnému komfortu užívateľov. Klimatizácia s prívodom čerstvého vzduchu pracuje na štandardnom princípe chladenia aj na princípe rekuperácie. Tzv. rekuperačný režim dovoľuje vymieňanie vydýchaného vzduchu. Do jednotky je privádzaný čerstvý vonkajší vzduch, ktorý je zároveň čistený a vo výmenníku je z neho odoberané teplo a vlhkosť. Tie sú potom spätne využívané v prípade spustenej funkcie vykurovania či zvlhčovania vzduchu v miestnosti.

Hitachi Air Exchanger

Produktom číslo dva na trhu s vetracími klimatizačnými jednotkami je Air Exchanger spoločnosti Hitachi. Jej inštalácia je veľmi jednoduchá - urobí sa jeden prieraz múru do vonkajšieho priestoru, do ktorého je umiestnená vzduchová hadica aj potrubie chladiva s ovládacím káblom. K ventilátoru je konštruovaný rotačný škrtiaci systém napojený cez vzduchové filtre na prívodné aj odvodné potrubie (zariadenie vlastní dva uzatvorené okruhy), čím je zabezpečené vetranie, potom odvod CO2 a ďalších škodlivých plynov von a čerstvého vzduchu dovnútra. Jedná sa však o symbolický výkon súvisiaci s odvodom vydýchaného vzduchu. Za hodinu odstráni maximálne 12 m3 starého vzduchu a nasaje maximálne 4 m3. Aj tu riadi ventilátory a kompresory invertorový regulátor, plynule mení ich výkon a tým dosahuje významné úspory (a znižuje hlučnosť jednotky).

Energetická účinnosť integrovaných riešení

Funkcie ventilácie v podstate nenavyšujú nijako významne spotrebu elektrickej energie. Pokiaľ potom dôjde k vypnutiu chladiacej funkcie a ventilátory pracujú len v režime vetrania, je na rozdiel od kompresoru odoberané skutočne len minimum energie. Počas prevádzky týchto jednotiek dochádza k významným úsporám. Prispieva k nim hneď niekoľko faktorov, ako napríklad invertorová technológia. Technológia free-cooling potom umožňuje úsporu energií, keď v noci, kedy je vonku chladnejší vzduch ako vo vnútri, vháňa do interiéru vzduch bez tepelnej úpravy. Odvlhčovanie (technológiou Ekodorai) umožňuje navýšenie tepelného komfortu v lete bez prechladzovania miestnosti. Zvlhčovanie (ktoré je tiež veľmi inovatívnou funkciou) navyšuje pocitovú teplotu (praktické v zimnom období) a prebieha s pomocou vstrebávania vlhkosti z privádzaného vonkajšieho vzduchu (vrátane toho zimného suchého).

Odvod kondenzátu z klimatizácie: Prečo je kľúčový a ako ho zabezpečiť

Čo je kondenzát a ako vzniká

Kondenzát je voda, ktorá vzniká ako vedľajší produkt pri ochladzovaní vzduchu v klimatizačnom zariadení. Keď vnútorná jednotka klimatizácie ochladzuje teplý vlhký vzduch, vodná para sa v studenom výparníku mení na kvapky. Ide prakticky o destilovanú vodu. Kondenzácia je fyzikálny proces, pri ktorom sa látka mení z plynného stavu do kvapalného, v tomto prípade ide o skvapalňovanie vodnej pary obsiahnutej vo vzduchu. Tento proces je ovplyvnený teplotou vzduchu, vlhkosťou vzduchu, tlakom a ďalšími environmentálnymi podmienkami. Za hodinu prevádzky môže klimatizácia skondenzovať takmer pol litra vody. Pri intenzívnom chladení sa tento objem môže počas dňa znásobiť na niekoľko litrov, pričom za 24 hodín intenzívneho chladenia môže klimatizácia vyprodukovať až 10 litrov kondenzátu.

Prečo je správny odvod kondenzátu dôležitý

Kondenzát sa tvorí priamo vo vnútornej jednotke klimatizácie, kde sa nachádza výparník. Na jeho stenách prebieha tepelná výmena, pri ktorej vzduch z miestnosti odovzdáva svoju energiu a ochladzuje sa. Tento proces spôsobuje, že vzduch uvoľňuje vodnú paru vo forme kvapôčok. Ak by nebol zabezpečený jeho odvod, kondenzát by začal kvapkať na zem, čo by mohlo spôsobiť značné škody v interiéri. Nesprávne odvádzaný kondenzát môže viesť k mnohým problémom, ovplyvňujúcim zdravie, majetok aj samotné zariadenie.

Riziká nesprávneho odvodu kondenzátu

Metódy odvodu kondenzátu

Existuje niekoľko spôsobov, ako zabezpečiť efektívny odvod kondenzátu z klimatizácie. Výber vhodnej metódy závisí od konkrétnych podmienok a možností inštalácie.

1. Odvod kondenzátu samospádom

Toto je najčastejšie a najjednoduchšie riešenie, najmä v rodinných domoch alebo tam, kde je to technicky možné. V spodnej časti vnútornej jednotky sa nachádza vanička s otvorom, ku ktorému sa pripojí potrubie alebo hadica. Potrubia na odvod kondenzátu sú obvykle zabudované do steny, spolu s vedeniami na chladivo. Odvod samospádom znamená, že voda odteká prirodzene cez hadičku smerom nadol, bez čerpadla. Na odvod sa najčastejšie používa pružná vrúbkovaná hadica s priemerom 16 mm, vyrobená z odolného PVC materiálu, ktorá vydrží mechanické poškodenie aj poveternostné vplyvy.

Inštalácia hadice pre samospád

• Pripravte hadicu: Merajte s rezervou, minimálne +40 cm.
• Nasuňte ju na výpust: Pevne nasuňte hadicu na odtokový otvor klimatizácie a zafixujte sponou. Uistite sa, že je správne uchytená, aby z nej neunikala voda a nevznikali netesnosti.
• Skontrolujte spád: Hadička musí byť položená tak, aby mala minimálny spád (aspoň 1 cm klesajúceho sklonu na každý meter dĺžky), aby voda mohla voľne odtekať gravitáciou. Použite vodováhu alebo laser.
• Bez záhybov: Veďte hadicu rovno, bez ostrých ohybov, ktoré vytvárajú „sifóny“, v ktorých sa voda zastavuje.
• Fixácia: Držiak každých 50 - 60 cm udrží hadicu v priamke a zabráni jej prehýbaniu.
• Umiestnenie konca hadice: Vyveste koniec do kanalizácie, výlevky alebo exteriéru. Hadička by mala byť vyvedená minimálne 40 cm od fasády, aby voda nestekala po stene a nespôsobovala jej znečistenie alebo poškodenie. Tip: Ak máte dom so záhradou, nechajte vodu odtekať ku koreňom rastlín - klimatizácia odvod kondenzu tak poslúži aj ako kvapôčková závlaha. Nikdy neodvádzajte kondenzát na chodník, na fasádu, na okná alebo balkóny susedov, aby ste predišli konfliktom a poškodeniu ich majetku.
• Otestujte: Spustite chladenie a sledujte priebeh kvapiek.

2. Zberná nádoba pre mobilné riešenia a dočasné inštalácie

Prenosné klimatizácie či dočasne zavesené split-jednotky si zvyčajne pomáhajú malou vnútornou nádržou (kapacita približne 0,5 - 2 l) alebo externou plastovou kanvou. Je to najrýchlejšie riešenie, no vyžaduje pravidelný dohľad a údržbu. Kondenzát steká do nádržky. Keď plavákový alebo optický senzor rozpozná naplnenie, spotrebič sa vypne, aby nedošlo k pretečeniu. Obľúbeným riešením je zbieranie kondenzátu v dostatočne veľkej nádobe, napríklad na balkóne. V niektorých prípadoch sa využívajú aj interiérové sudy.

Údržba zbernej nádoby

• Vyprázdňovať: V bežnom letnom dni každých 4 až 8 h prevádzky, riaďte sa kontrolkou „FULL“. Pri tropických horúčavách aj častejšie.
• Dezinfikovať: Raz mesačne vypláchnite nádobu vlažnou vodou a pridajte šetrný dezinfekčný roztok (napr. POLY AIR). Zabránite tvorbe biofilmu a zápachu, ktoré sú živnou pôdou pre baktérie (aj Legionellu).
• Skontrolovať tesnenia a plavák: Po každom čistení overte, či gumové manžety nepraskajú a plavák sa voľne pohybuje. Netesnosť rovná sa voda na podlahe.

3. Odvod kondenzátu pomocou čerpadla

Ak je odpadové potrubie vyššie než výtok v jednotke alebo trasa vedie nahor, siahnite po čerpadle na odvod kondenzátu z klimatizácie. Praktické riešenie v situáciách, kde nie je možné odviesť kondenzát prirodzeným samospádom alebo priamo do kanalizácie. Čerpadlo je vhodné aj v prípadoch, kedy nie je možné zabezpečiť dostatočný spád. Mini čerpadlá s výkonom do 3,5 kW dnes zvládnu tichú prevádzku (≈ 17 dBA) a výtlak 4 - 8 m. Kondenzát sa zbiera v malej nádobke, odkiaľ ho čerpadlo automaticky odčerpáva na určené miesto, ktoré môže byť aj vo väčšej vzdialenosti alebo výške. V niektorých prípadoch sa odporúča použiť kondenzát napríklad na zavlažovanie.

Kritériá výberu čerpadla

• Dostatočný výtlak a prietok.
• Automatické spúšťanie pri naplnení.
• Spätná klapka proti návratu vody.
• Jednoduchá údržba (prístupný filter).
• Nízka hlučnosť.

Inštalácia čerpadla

• Umiestnenie: Pevný, rovný podklad priamo pod výpust kondenzátu.
• Vstup a výstup: Privádzacia hadica z jednotky, výtlačná hadica k odtoku. Dbajte na pevné a tesné spojenie, aby nedochádzalo k únikom.
• Elektrina: Dodržte pokyny výrobcu, zásuvka s IP ochranou proti vlhkosti. Pripojte čerpadlo k elektrine podľa návodu výrobcu. Uistite sa, že je napájanie bezpečné a stabilné.
• Primárne naplnenie: Pred prvým štartom nalejte do vane čerpadla vodu, aby sa predišlo poškodeniu čerpadla behom nasucho.
• Test: Klimatizáciu nechajte bežať aspoň 10 minút, sledujte tichý chod a odtok.

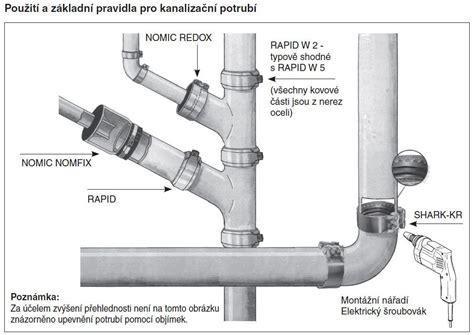

Odvod kondenzátu do kanalizácie

Toto riešenie je považované za najspoľahlivejšie a najhygienickejšie, avšak zároveň aj najnáročnejšie na inštaláciu, pretože si vyžaduje stavebné úpravy. Ak nemáte možnosť nechať kondenzát kvapkať do exteriéru a nechcete mať starosti s vyprázdňovaním zberných nádob, dobrou voľbou môže byť práve odvod do kanalizácie. Výhody zahŕňajú bezúdržbovosť, minimalizáciu rizika šírenia zápachu a baktérií, a žiadne riziko kvapkania alebo zamŕzania vody. Nevýhody sú vyššie počiatočné náklady a potreba stavebných úprav. Nutné je použiť suchý alebo mokrý protipachový sifón, aby sa zabránilo šíreniu zápachu z kanalizácie do interiéru. Všetky spoje potrubia musia byť dokonale utesnené. Inštaláciu tohto typu odvodu odporúčame zveriť odborníkovi.

Najčastejšie chyby pri odvode kondenzátu a ich riešenia

Každé zlyhanie odtoku má svoju cenu - či už v podobe poškodenej fasády, alebo nutnosti kúpy nového čerpadla. Drobné preventívne kroky pritom zaberú len pár minút, no môžu ušetriť desiatky eur.

• Príliš krátka hadica: Na fasáde sa tvoria vlhké mapy, pretože kvapky dopadajú priamo na stenu. Riešenie: Predĺžte hadicu Ø 16 mm minimálne o 40 cm, prípadne vyveďte odtok ďalej od muriva.
• Upchaté potrubie alebo hadica: Klimatizácia kvapká dovnútra a objavuje sa zápach. Riešenie: Prepláchnite systém tlakovou vodou a pridajte dezinfekciu (napr. POLY AIR).
• Odtok na nesprávnom mieste: Okolie je podmočené, v zime vzniká ľadová mláka, kvapkanie na susedov. Riešenie: Odkloňte výpust do kanalizácie alebo zachytávacej nádoby.
• Chýbajúce podpery alebo zlé uchytenie: Hadička sa prehýba a vytvára „jazierka“. Riešenie: Doplňte držiaky každých 50 - 60 cm a vždy nastavte klesajúci sklon.
• Čerpadlo beží nasucho: Zvýšený hluk a riziko prehrievania motora. Riešenie: Pred prvým spustením (aj po zimnej odstávke) naplňte čerpadlo vodou a pravidelne čistite filter.
• Neizolované potrubie v chladnom prostredí: Na rúre sa tvorí rosa, ktorá odkvapkáva. Riešenie: Oblepte ju kaučukovou izoláciou s hrúbkou min. 9 mm.
• Príliš úzky priemer pri dlhej trase: Kondenzát sa hromadí, vzniká biofilm. Riešenie: Pri dĺžke nad 5 m prejdite na PVC Ø 32 mm alebo hadicu Ø 20 mm.
• Chýbajúci sifón pri napojení na kanalizáciu: Z kanalizácie sa šíri zápach do interiéru. Riešenie: Nainštalujte zápachovú uzávierku podľa STN EN 12056.

Čistenie, prevencia a údržba pre dlhú životnosť

Aj rutinné čistenie a vizuálna prehliadka klimatizácie spravia rozdiel medzi bezstarostným chodom a zbytočnými servisnými výjazdmi. Pravidelná kontrola pred letnou sezónou trvá pár minút, no môže zabrániť desiatkam eur za opravy a maľovanie stekancov na stene.

• Sezónne prepláchnutie hadíc: Vnútro hadice je ideálne prostredie pre riasy, biofilm a prach, ktoré môžu vytvoriť zátku a znížiť prietok. Odpojte hadicu pri vnútornej jednotke a nalejte do nej 1 - 2 l čistej vody. Pri zápachu pridajte odmerku dezinfekcie POLY AIR a nechajte pôsobiť 10 minút, potom dôkladne prepláchnite. Minimálne raz za sezónu, ideálne častejšie.
• Kontrola sklonu a držiakov: Po stavebných úpravách, vibráciách či zime sa spony a trasovanie hadice môžu uvoľniť, čím vznikne „jazierko“ a voda neodtečie. Prebehnite trasu hadice zrakom, dotiahnite uvoľnené spony a overte, že sklon je aspoň 1 cm na meter. Ak objavíte prevesenie, pridajte držiak alebo hadicu skráťte.
• Vizuálna kontrola čerpadla kondenzátu: Zanesený filter znižuje prietok a motor sa prehrieva. V krajnom prípade môže čerpadlo vytopiť interiér. Odklopte kryt, vyberte filter a spätnú klapku, opláchnite ich v teplej vode so saponátom, nechajte uschnúť a vložte späť.
• Pri dlhých trasách zvážte širšie potrubie: Na trase dlhšej ako 5 m môže Ø 16 mm vytvárať vysoký hydraulický odpor. Hrubostenné PVC Ø 32 mm sa nedeformuje a lepšie sa čistí kefou. Medzi 16 mm hadicu a 32 mm potrubie použite redukciu, potrubie veďte s miernym sklonom a na revízne miesta vložte servisné „T‑kusy“.
• Nepodceňte sifón: Ak odtok vedie do kanalizácie, nainštalujte vodnú zápachovú uzávierku. Zabraňuje nielen pachom, ale aj šíreniu baktérií z odpadu do vnútornej jednotky.

Špecifiká mobilnej klimatizácie a odvodu vzduchu

Výzvy mobilných jednotiek

Pri výbere mobilnej klimatizácie nie sú špecifikácie modelu jediným parametrom, ktorý by vás mal zaujímať. Hoci je proces inštalácie jednoduchý, mobilná klimatizácia si vyžaduje špecifické umiestnenie. Pri prevádzke každej klimatizácie je potrebné zabezpečiť, aby sa teplý vzduch nejakým spôsobom odvádzal. V prípade mobilných jednotiek to funguje rovnako, ale s tým rozdielom, že oba procesy prebiehajú v jednej jednotke.

Možnosti odvodu teplého vzduchu

Najčastejšie sa teplý vzduch odvádza pomocou hadice cez otvorené okno. Ak sa teda rozhodnete pre túto možnosť, určite budete potrebovať aj izoláciu okien. Izolácia je navrhnutá tak, aby vás neobmedzovala pri otváraní a zatváraní okna, takže ju môžete mať na okne pripevnenú počas celej sezóny. Izolácia do okna zvyčajne nie je štandardnou súčasťou mobilných klimatizácií, takže si ju budete musieť dokúpiť. Ak už viete, že hadica vedená cez okno by nebola estetická, môžete problém s odvodom teplého vzduchu vyriešiť aj pomocou priechodky v stene. Vytvorenie priechodky cez stenu je jednoduché a umožňuje umiestniť klimatizáciu tak, aby dlhá hadica neprekážala.

Automatické odstraňovanie kondenzátu v moderných mobilných klimatizáciách

Klimatizácia sa však nemusí zbavovať len horúceho vzduchu. Vedľajším produktom chladenia je kondenzát - skvapalnená vlhkosť, ktorá sa musí tiež niekam odvádzať. Zastaraným riešením odvádzania kondenzátu je zhromažďovanie kondenzátu v nádobe určenej na tento účel, ktorú musíte vylievať, keď je klimatizácia v prevádzke. Takmer všetky moderné mobilné klimatizácie používajú na odstraňovanie kondenzátu automatický výparník.

Všeobecné odporúčania pre efektívnu klimatizáciu a ventiláciu

Pre zabezpečenie zdravého a pohodlného prostredia je dôležité venovať pozornosť nielen technickým riešeniam, ale aj správnej prevádzke a údržbe.

• Filtrácia vzduchu: Používajte kvalitné filtre, ktoré zachytávajú prach a alergény, čím zlepšujú kvalitu vzduchu v interiéri.
• Regulácia vlhkosti: Udržujte optimálnu vlhkosť vzduchu, aby ste predišli plesniam a iným problémom, ktoré môžu vznikať v dôsledku nadmernej vlhkosti.
• Pravidelná ventilácia: Zabezpečte pravidelnú výmenu vzduchu otvorením okien alebo použitím ventilátorov, a to aj v prípade, že klimatizácia disponuje funkciou ventilácie.
• Spolupracujte s odborníkmi: Konzultujte svoje plány s odborníkmi, ktorí vám pomôžu vybrať najvhodnejšie riešenie pre váš priestor, vrátane správneho návrhu a inštalácie odvodu kondenzátu.
