Kapilárne termostaty predstavujú spoľahlivé a flexibilné riešenie pre reguláciu teploty v rôznych vykurovacích a chladiacich systémoch. Vďaka svojej konštrukcii umožňujú meranie teploty na mieste vzdialenom od samotného termostatu, čo prináša výhody pri inštalácii a presnosti merania. Kapilárny termostat na chladenie DIN je moderným a efektívnym zariadením, ktoré sa čoraz viac využíva v domácnostiach na reguláciu teploty. Tento článok sa zameriava na jeho vlastnosti, výhody a aplikácie, pričom sa pokúsime poskytnúť komplexný pohľad na túto technológiu.
Kapilárny termostat je zariadenie, ktoré využíva kapilárny efekt na reguláciu teploty. Tento efekt sa zakladá na schopnosti kvapaliny preniknúť do tenkých trubíc, čo umožňuje presné meranie teploty a následné ovládanie chladenia alebo vykurovania. Termostaty tohto typu sú známe svojou presnosťou a spoľahlivosťou.
Princíp fungovania kapilárneho termostatu
Kapilárny termostat funguje na základe fyzikálneho princípu rozťažnosti kvapaliny alebo plynu v uzavretej kapilárnej trubičke. Zmeny teploty v mieste umiestnenia čidla (na konci kapiláry) spôsobia zmenu objemu náplne, čo následne aktivuje spínací mechanizmus termostatu. Toto riešenie je čisto mechanické a nevyžaduje externé napájanie pre svoju funkciu.
Kapilárny termostat, tiež známy ako kapilárový termostat, je typ zariadenia na reguláciu teploty, ktorý sa bežne používa v zariadeniach, ako sú pece, ohrievače vody, chladničky a systémy HVAC.

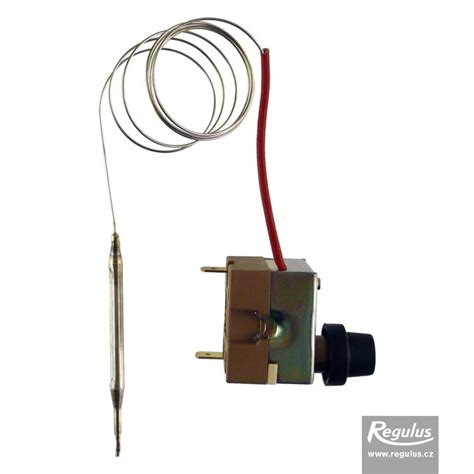

Žiarovka alebo snímací prvok je strategicky umiestnený v oblasti, kde je požadovaná regulácia teploty. K snímaciemu prvku je pripojená kapilárna trubica, úzka trubica typicky vyrobená z kovu alebo iného vodivého materiálu. Keď sa teplota v kontrolovanom prostredí mení, kvapalina citlivá na teplotu v snímacom prvku a kapiláre sa rozťahuje alebo smršťuje.
Kapilárny termostat je pripojený k ovládaciemu spínaču. Termostat často obsahuje mechanizmus nastavenia požadovanej hodnoty. V závislosti od aplikácie je kapilárny termostat súčasťou vykurovacieho alebo chladiaceho systému. Keď sa teplota priblíži k nastavenej hodnote, ovládací spínač buď otvorí alebo zatvorí elektrický obvod. Ak je teplota príliš nízka, termostat signalizuje zapnutie vykurovacieho systému. Naopak, keď teplota vzrastie, kvapalina sa expanduje a pohybuje sa v trubici, čo aktivuje spínač a zapína chladenie. Tento cyklus zabezpečuje stabilnú a komfortnú teplotu.
Výhody kapilárnych termostatov
Hlavnou výhodou kapilárnych termostatov je možnosť oddeliť samotný regulačný prvok (termostat) od horúceho povrchu alebo ťažko dostupného miesta merania. Tenká kapilára umožňuje flexibilné umiestnenie čidla pod izoláciu potrubia, v jímke v nádrži alebo v iných strategických bodoch.
Medzi ďalšie výhody patria:
- Presnosť: Kapilárne termostaty sú známe svojou vysokou presnosťou, čo znamená, že dokážu udržiavať stabilnú teplotu.
- Jednoduchosť inštalácie: Tieto termostaty sú zvyčajne jednoduché na inštaláciu, čo ich robí dostupnými pre širokú škálu domácností.
- Úspora energie: Efektívne riadenie teploty môže viesť k úspore energie, čo sa pozitívne odráža na účtoch za elektrinu.
- Ekologické riešenie: Kapilárne termostaty sú často navrhnuté s ohľadom na ochranu životného prostredia a využívanie obnoviteľných zdrojov energie.
Kapilárne termostaty majú niekoľko výhod oproti iným typom, ako sú elektronické alebo digitálne termostaty. Zatiaľ čo elektronické termostaty môžu ponúkať viac funkcií, kapilárne termostaty sú často spoľahlivejšie a jednoduchšie na údržbu. Taktiež, ich cena je zvyčajne nižšia, čo ich robí atraktívnou voľbou pre mnohých používateľov.
Kľúčové vlastnosti termostatov s kapilárou
- Externé čidlo (kapilára): Umožňuje meranie teploty na diaľku od samotného telesa termostatu. Dĺžka kapiláry sa líši v závislosti od modelu, napríklad 1,2 metra, 1 meter, 2 metre alebo 0,9 metra.
- Rozsah regulácie: Väčšina kapilárnych termostatov pokrýva široký rozsah regulácie, typicky od 0 °C do 90 °C, ale existujú aj modely s užšími rozsahmi, ako napríklad 0 - 60 °C, 0 - 40 °C, 7 - 77 °C alebo špecifické protimrazové rozsahy od -35 °C do +35 °C.
- Prepínací kontakt: Termostaty sú vybavené prepínacím kontaktom (SPDT), ktorý umožňuje spínanie pri náraste teploty (pre vykurovacie systémy) alebo pri poklese teploty (pre chladiace systémy alebo ochranu proti zamrznutiu).
- Max. záťaž: Kapilárne termostaty zvládajú spínať značnú záťaž, často až 15 A (pri odporovej záťaži), čo umožňuje priame spínanie výkonných čerpadiel alebo elektrických špirál bez potreby použitia externého stýkača.
- Presnosť: Typická presnosť merania sa pohybuje okolo ± 3 °C.
- Montáž: Tieto termostaty sa zvyčajne montujú na stenu, zatiaľ čo čidlo na konci kapiláry sa umiestňuje na merané miesto.
Aplikácie a využitie
Kapilárny termostat na chladenie DIN sa môže efektívne využiť v rôznych oblastiach, vrátane:
- Domácnosti: Ideálne na reguláciu teploty v obytných priestoroch, napríklad pre chladničky, mrazničky, ohrievače vody.
- Priemyselné aplikácie: V mnohých priemyselných procesoch je potrebné udržiavať presnú teplotu.
- Chladenie potravín: V komerčných kuchyniach a potravinárskom priemysle sa termostaty používajú na zabezpečenie optimálnych podmienok pre skladovanie potravín.
- Vykurovacie systémy: Regulácia kotlov, akumulačných nádrží a systémov podlahového vykurovania.
Jak vyměnit termostat chladničky? - FixPart
Špecifické modely a ich charakteristiky
Na trhu existuje viacero typov kapilárnych termostatov, ktoré sa líšia rozsahom regulácie, dĺžkou kapiláry a špecifickým určením. Nižšie sú uvedené príklady termostatov a ich charakteristiky:
- Salus AT10F: Tento model je navrhnutý ako termostat s externým kapilárovým čidlom, vhodný pre nastavenie teploty v rozsahu 30 - 90 °C. Je ideálny pre reguláciu teploty v kotloch alebo akumulačných nádržiach.
- Arthermo F2000 N: Tento termostat je špecificky určený ako protimrazový termostat, napríklad na ochranu proti namŕzaniu freónových výmenníkov. Pracovný rozsah teplôt je od -35 °C do +35 °C.
- EMOS Príložný manuálny kapilárový termostat P5684/P5682: Tieto termostaty sú určené na pripevnenie na potrubie a meranie teploty vykurovacej vody. Rozsah merania teploty je typicky od 0 °C do 90 °C.
- Danfoss KP81: Kapilárny regulátor teploty s rozsahom 80 - 150 °C.
- TG termostat kapilárový: Existujú varianty s pevnou teplotou (napr. 70 °C) alebo nastaviteľným rozsahom (napr. 0 - 90 °C), často dodávané v súprave s ovládacím kolieskom.
- IMIT Termostat kapilárový 0-60°C: Vhodný pre plynové kotly, elektrické kotly a kotly na tuhé palivo s rozsahom nastavenia 0-60°C a dĺžkou kapiláry 1000 mm.
- DNK termostat kapilárový 0-90°C: S dĺžkou kapiláry 2000 mm, určený pre široké spektrum aplikácií.
- ROBUR termostat kapilárový 0-40°C: Určený pre reguláciu teploty v rozmedzí 0-40°C v tepelných zariadeniach.
- Termostat kapilárový 7-77°C KR10 pre DRAŽICE: Náhradný diel pre kotly DRAŽICE s kapilárnou teplotnou sondou.
Inštalácia a časté chyby
Správna inštalácia kapilárneho termostatu je kľúčová pre jeho správnu funkciu a dlhú životnosť.
Montážny postup
- Upevnenie termostatu: Teleso termostatu priskrutkujte na stenu v blízkosti zariadenia, ktoré má regulovať.
- Umiestnenie čidla: Kapilárne čidlo priložte k potrubiu a zaistite ho páskou, sponou alebo vsuňte do jímky v nádrži. Pre zlepšenie prenosu tepla sa odporúča použiť teplovodivú pastu na čidlo.
- Elektrické zapojenie: Pripojte vodiče k príslušným svorkám termostatu (C-1 pre rozpínanie, C-2 pre spínanie).
- Nastavenie teploty: Otočným gombíkom nastavte požadovanú prevádzkovú teplotu.
Časté chyby pri inštalácii
- Poškodenie kapiláry: Kapilára je hermeticky uzavretá trubička a jej zlomenie alebo prestrihnutie spôsobí vytečenie náplne a nefunkčnosť termostatu. Prebytočnú dĺžku kapiláry je potrebné opatrne zvinúť bez zalomenia.
- Nedostatočný kontakt čidla: Voľne položené čidlo bez dobrého kontaktu s meraným povrchom vedie k oneskoreným reakciám a nesprávnej regulácii.
- Zlomenie alebo skrátenie kapiláry: Kapiláru nie je možné predĺžiť ani skrátiť bez rizika poškodenia.
- Nesprávne umiestnenie čidla: Čidlo by malo byť umiestnené v mieste, kde najpresnejšie odráža požadovanú teplotu (napr. v blízkosti výstupu z kotla, v akumulačnej nádrži).
Technické parametre a výber vhodného modelu
Pri výbere kapilárneho termostatu je dôležité zohľadniť niekoľko technických parametrov:
- Rozsah regulácie: Musí zodpovedať prevádzkovým podmienkam systému.
- Maximálna záťaž: Dostatočná pre priame spínanie pripojených zariadení (čerpadlá, špirály).
- Dĺžka kapiláry: Dostatočná na dosiahnutie požadovaného miesta merania.
- Typ kontaktu: Prepínací (SPDT) pre univerzálne použitie.
- Montáž: Zvážte, či preferujete montáž na stenu alebo priamo na potrubie (modely bez "F" v názve).
- Špecifické funkcie: Napríklad protimrazová ochrana alebo špecifické rozsahy pre kotly.
Pre presné meranie teploty v nádržiach sa odporúča použiť jímku (puzdro), aby čidlo nebolo v priamom kontakte s kvapalinou, najmä ak je agresívna.
Mýty a budúcnosť kapilárnych termostatov
Existuje niekoľko bežných mýtov o kapilárnych termostatoch, ktoré si zaslúžia vyvrátenie:
- Mýtus 1: Kapilárne termostaty sú zastarané.
- Mýtus 2: Sú príliš náročné na údržbu.
- Mýtus 3: Nemôžu byť použité v moderných systémoch.
Skutočnosť je taká, že kapilárne termostaty sú stále veľmi aktuálne a efektívne, a to aj v súčasných moderných systémoch. Vzhľadom na neustále zlepšovanie technológií a rastúci dôraz na energetickú efektívnosť, kapilárne termostaty majú pred sebou svetlú budúcnosť. S rastúcim záujmom o ekologické a ekonomicky výhodné riešenia sa očakáva, že ich popularita bude naďalej rásť.
