Výmenník tepla je zariadenie, v ktorom priebežne dochádza k prenosu tepla z jedného média na druhé. Existujú priame výmenníky, kde sú médiá v priamom kontakte, a nepriame, kde sa teplo prenáša cez teplovýmennú plochu bez premiešania médií. Tento článok sa zameriava na nepriame výmenníky tepla, ktoré sú bežné v mnohých priemyselných a technických aplikáciách.
Typy nepriamych výmenníkov tepla
Medzi hlavné typy nepriamych výmenníkov tepla patria:
- Doskový výmenník
- Rúrkový výmenník
- Špirálový výmenník
Doskový výmenník tepla

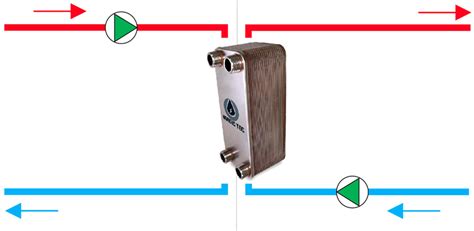

Teplovýmenná plocha v doskovom výmenníku tepla je tvorená súborom zvlnených kovových dosiek. Tieto dosky sa vyrábajú z rôznych materiálov v závislosti od kvapalín, ktoré sa majú ohriať alebo ochladiť. Kvapaliny prúdia výmenníkom v kanáloch, ktoré sú v rozoberateľných doskových výmenníkoch tvorené kombináciou dosiek a gumových tesnení. V rohoch dosiek sa nachádzajú vstupné/výstupné otvory, ktorými môžu dve rôzne médiá, jedno studené a druhé teplé, pretekať do jednotlivých kanálov. Tesnenie medzi doskami pritom médiá usmerňuje.
Princíp fungovania doskového výmenníka
Výmenník tepla pracuje na princípe vyrovnávania teplôt. U doskového výmenníka je teplo veľmi ľahko odovzdávané cez tenkú stenu, ktorá oddeľuje teplé médium od chladného. Prenos tepla prebieha tromi základnými mechanizmami:
- Vedenie tepla: Schopnosť materiálov prenášať tepelnú energiu.
- Konvekcia: Prenos tepla prostredníctvom pohybu kvapalín.
- Sálanie: Prenos energie prostredníctvom elektromagnetických vĺn.
Pri návrhu veľkosti doskového výmenníka tepla je nevyhnutné poznať niekoľko parametrov. Na základe nich je možné identifikovať ďalšie údaje.
Typy prúdenia v doskových výmenníkoch
Pri prúdení kvapaliny uzavretým kanálom sa rozlišujú dva základné typy prúdenia:
- Laminárne prúdenie: Častice kvapaliny prechádzajú rúrkou v rôznych rovnobežných vrstevniciach s parabolickým rýchlostným profilom.
- Turbulentné prúdenie: Prietok kvapaliny je náhodný a vírivý, čo vedie k miešaniu. Rýchlostný profil je takmer konštantný.
Turbulentné prúdenie vzniká pri Reynoldsovom čísle R > 150 a je žiaduce pre efektívnejší prenos tepla.
Zapojenie výmenníkov tepla: Protiprúdové a Súprúdové
Prietok médií vo výmenníku tepla môže byť usporiadaný dvoma základnými spôsobmi, ktoré ovplyvňujú účinnosť prenosu tepla:
- Protiprúdové zapojenie: Dve médiá prúdia v opačných smeroch. Toto zapojenie je najpoužívanejšie u doskových výmenníkov tepla a umožňuje kríženie teplôt na vstupe a výstupe, čím sa dosahuje väčšie priblíženie teplôt.
- Súprúdové zapojenie: Dve médiá prúdia v rovnakom smere. Používa sa napríklad v prípadoch, keď sa výrazne líši teplota dvoch telies alebo médií.
Ako vyplýva z grafov, protiprúdne zapojenie je vo všeobecnosti účinnejšie, pretože umožňuje lepšie využitie teplotného rozdielu po celej dĺžke výmenníka. Teplo odovzdané teplou kvapalinou sa rovná teplu prijatému studenou kvapalinou.
Parametre a koncepcie výmenníkov tepla
Pre efektívne dimenzovanie a prevádzku výmenníkov tepla je dôležité poznať niekoľko kľúčových parametrov a koncepcií:
- Prietok: Môže byť vyjadrený hmotnosťou (kg/s, kg/h) alebo objemom (m³/h, l/min).
- Stredný logaritmický rozdiel teplôt (LMTD): Hybná sila prenosu tepla vo výmenníku.
- Hodnota NTU (Number of Transfer Units) / theta (θ): Množstvo prenosových jednotiek, ktoré vyjadruje, ako náročný je prenos tepla. Niekedy sa označuje aj ako termická dĺžka. Čím menšia je hodnota LMTD a čím väčší je teplotný rozdiel medzi vstupom a výstupom na jednej strane, tým väčšia je hodnota NTU.
Čím vyššia je hodnota NTU (termická dĺžka), tým náročnejšia je prevádzka z hľadiska teploty a tým horšie sa prevádzkový cyklus prispôsobuje.
Typy dosiek a kanálov
Doskové výmenníky môžu používať dosky s nízkou alebo vysokou theta. Rozdiel spočíva v hĺbke prelisu a dĺžke dosky, čo ovplyvňuje charakteristiky kanála (medzera medzi dvoma doskami), ktorý môže mať tiež nízku, stredne vysokú alebo vysokú theta.
Tlaková strata a šmykové napätie
Tlaková strata (Δp) priamo závisí na veľkosti výmenníka tepla a nepriamo na jeho konštrukcii. Šmykové napätie je sila prúdenia po stene dosky a je mierou turbulencie vo výmenníku. Odporúčané šmykové napätie je 35-50 Pa, čo zaisťuje spätné strhávanie nečistôt a zabraňuje predčasnému zanášaniu.
Rúrkový výmenník tepla

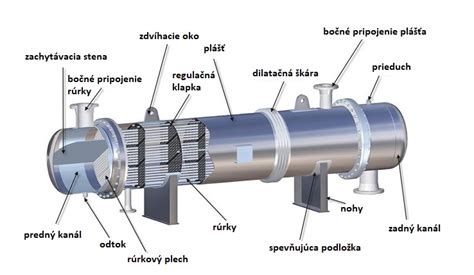

Rúrkový výmenník tepla je typ výmenníka s rúrkami uloženými v plášti. Je to veľmi bežné zariadenie v priemyselných odvetviach, kde sa zameriava na rekuperáciu tepla z plynu alebo kvapalín. Princíp plášťového a rúrkového výmenníka tepla je založený na zväzku rúrok usporiadaných vo vnútri plášťa.
Typy rúrkových výmenníkov
Existujú rôzne kategórie plášťových a rúrkových výmenníkov tepla, každý navrhnutý pre špecifickú aplikáciu:
- Kondenzátor: Umožňuje premenu plynu na kvapalinu kondenzáciou pary na studenom povrchu.
- Chladič: Slúži na chladenie kvapaliny.
- Kotol: Používa sa na čiastočné odparenie zmesí kvapalín alebo na vykurovanie.
- Ohrievač: Ohrieva objem kvapaliny alebo plynov, často v extrémnych podmienkach.
- Výparník: Koncentruje roztok odparením kvapaliny.
- Kryštalizátor: Umožňuje izoláciu produktu z roztoku v tuhej forme.
Výhody a nevýhody rúrkových výmenníkov
Výhody:
- Extrémna robustnosť a spoľahlivosť.
- Odolnosť voči vysokým tlakom a extrémnym teplotám vďaka materiálu (často nehrdzavejúca oceľ).
- Možnosť práce s rôznymi typmi kvapalín a prispôsobenie rôznym aplikáciám.
Nevýhody:
- Rozmernosť a potreba značného priestoru.
- Riziko usadenín materiálu a sťažená kontrola/čistenie.
- Niektoré konštrukcie vyžadujú úplné odstránenie rúrok na čistenie.
Oblasti použitia rúrkových výmenníkov
Plášťové a rúrkové výmenníky tepla sú prispôsobené pre rôzne priemyselné odvetvia, ako sú chemický, petrochemický, farmaceutický, potravinársky priemysel, cukrovary, liehovary či energetika.
Rekuperačné jednotky a ich výmenníky tepla
Rekuperačné jednotky sa tešia čoraz väčšiemu záujmu vďaka vysokej účinnosti a prínosom pre kvalitu vnútorného prostredia. Sú tvorené ventilátormi, filtrami, výmenníkom tepla, automatickou reguláciou a prípadne prídavným výhrevným telesom. Srdcom systému je výmenník tepla, nazývaný aj rekuperátor.
Princíp fungovania rekuperácie

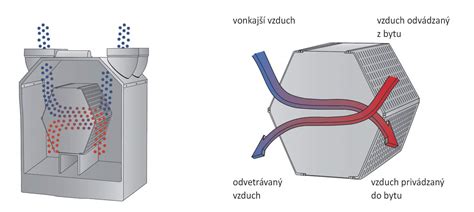

Princíp centrálne riadeného vetrania s rekuperáciou tepla spočíva v privádzaní čerstvého vonkajšieho vzduchu a odvádzaní vydýchaného vnútorného vzduchu prostredníctvom rozvodov do rekuperátora. Čerstvý vzduch v tepelnom výmenníku absorbuje tepelnú energiu z odvádzaného vzduchu, čím sa predohreje pred distribúciou do miestností.
Typy výmenníkov v rekuperačných jednotkách
V súčasnosti sú v rekuperačných jednotkách bežne využívané tri konštrukčné prevedenia výmenníkov tepla:
- Doskový výmenník:
- Doskový protiprúdový výmenník: Vďaka novej štruktúre profilu (šachovnicovo usporiadané protibežné kanály) sa dosahuje vysoká účinnosť rekuperácie (90-95%) pri malých rozmeroch. Ide o špičkovú svetovú technológiu. V minulosti sa účinnosť pohybovala okolo 50-60%. Pôvodné štvorcové tvary boli nahradené šesťuholníkovými a krížový prietok vzduchu sa zmenil na protiprúdový. Tieto výmenníky sú vhodné predovšetkým do regiónov s miernejším klimatickým podnebím bez silných mrazov, keďže odvádzaný teplý vzduch odovzdáva teplo chladnejšiemu privádzanému vzduchu cez tenkú hliníkovú dosku.
- Rotačný výmenník: Dokáže pracovať aj pri nižších mínusových teplotách. Vďaka otáčaniu sa nikdy nezamŕza a vracia do interiéru nielen teplo, ale aj časť vzdušnej vlhkosti. Nevytvára kondenzát a nie je nutné riešiť jeho odvod.
- Entalpický výmenník: Moderné jednotky sú vybavené membránovým entalpickým výmenníkom, ktorý pracuje aj pri nižších vonkajších teplotách (do -10 °C). Jeho hlavnou výhodou je rekuperácia vlhkosti, čím prispieva k optimálnej relatívnej vlhkosti vzduchu v interiéri. Entalpický výmenník eliminuje namŕzanie výmenníka. Na základe skúseností však môže nadmerná rekuperácia vlhkosti viesť k problémom s plesňami a baktériami. Taktiež môže mať kratšiu životnosť v porovnaní s inými typmi.
Výhody protiprúdového výmenníka
Protiprúdový výmenník je zariadenie, ktoré umožňuje účinné získavanie tepelnej energie. Vďaka prúdeniu tekutín v opačných smeroch dochádza k dlhšiemu kontaktu a efektívnejšiemu prenosu tepla. Tento princíp minimalizuje tepelné straty a zvyšuje efektivitu celého procesu. Protiprúdové usporiadanie umožňuje vyšší celkový koeficient výmeny tepla a znižuje tepelné napätia materiálov.
Výhody protiprúdových výmenníkov tepla:
- Veľmi vysoká tepelná účinnosť (až 85% a viac), minimálne tepelné straty.
- Ekonomická a ekologická prevádzka.
- Flexibilita použitia.
- Pomerne nízke výrobné náklady a atraktívna cena.
- Ľahká inštalácia a údržba.
Ďalšie aspekty prevádzky a údržby
Správna údržba a prevádzka výmenníkov tepla sú kľúčové pre ich dlhú životnosť a efektívnu činnosť. Zanedbanie týchto činností vedie k poklesu výkonu a zvýšeniu prevádzkových nákladov.
- Pravidelné čistenie: Zabraňuje usadzovaniu nečistôt, ktoré zvyšujú odpor prietoku a obmedzujú účinnosť výmeny tepla. Zdroje usadenín môžu byť rôzne - od tvrdej vody, cez chemické nečistoty až po biologické usadeniny.
- Monitorovanie výkonu: Včasné odhalenie problémov umožňuje predísť vážnejším poruchám.
- Správne dimenzovanie a inštalácia: Nesprávne navrhnuté potrubie môže spôsobiť výrazne vyššie tlakové straty než samotný výmenník. Tlakové straty rastú v dôsledku armatúr vložených do potrubia.
- Montáž odvzdušňovacích a vypúšťacích ventilov: Vypúšťací ventil sa montuje na spodnú časť spodného pripojenia a odvzdušňovací ventil na hornú časť (najvyšší bod).
- Asymetrické modely: Pri asymetrických modeloch je potrebné zabezpečiť možnosť pripojenia na čistiaci okruh, aby nebolo nutné výmenník pri čistení odpájať.
