Externý prívod vzduchu pre klimatizáciu a krby

V súčasnosti je kvalita vzduchu vo vnútri našich domovov čoraz dôležitejšia. S narastajúcim počtom domácich spotrebičov a uzavretými priestormi je potrebné venovať pozornosť tomu, ako môžeme zlepšiť vzduch, ktorý dýchame. Jedným z efektívnych spôsobov, ako toho dosiahnuť, je implementácia externého privodu vzduchu pre klimatizáciu.

Externý prívod vzduchu v klimatizačných systémoch

Externý privod vzduchu je systém, ktorý zabezpečuje prívod čerstvého vzduchu zvonku do interiéru. Tento systém je často integrovaný do klimatizačných jednotiek a funguje na princípe výmeny vzduchu. Jeho úlohou je nielen zabezpečiť optimálnu teplotu, ale aj zlepšiť kvalitu vzduchu, ktorý dýchame.

Základné princípy fungovania

Takéto zariadenia sa dodávajú bez kompletného systému distribúcie vzduchu. Cez ne prebieha cirkulácia vzduchu. Samotné vzduchové kanály sú zvukovo a tepelne izolované, aby sa zabránilo zbytočnému hluku a kondenzácii na konštrukcii.

Nasávanie vzduchu prechádza výfukovým adaptérom cez vzduchové kanály a vstupuje do vnútornej jednotky. Tam prechádza cez sieťový filter, výparník a ochladí sa na vzduchové kanály pripojené k napájaciemu adaptéru.

Výhody externého prívodu vzduchu v klimatizácii

• Osvieženie vzduchu: Externý privod vzduchu zabezpečuje prívod čerstvého vzduchu, ktorý nahrádza stale vzduch vo vnútri.
• Odstránenie znečisťujúcich látok: Čerstvý vzduch pomáha odstrániť prach, alergény a iné znečisťujúce látky, ktoré sa hromadia vo vnútri.
• Regulácia vlhkosti: Pomocou externého privodu vzduchu môžeme lepšie regulovať úroveň vlhkosti v domácnosti, čo predchádza plesniam a iným problémom.

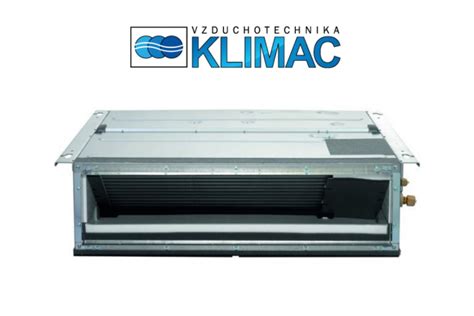

Konštrukcia a inštalácia potrubnej klimatizácie

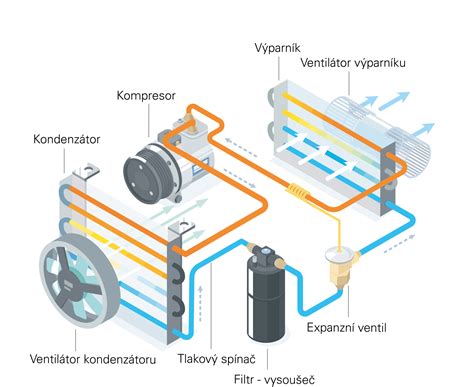

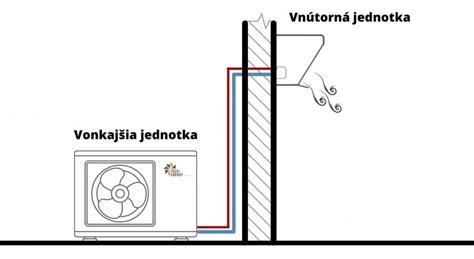

Rovnako ako akýkoľvek rozdelený systém, potrubný systém pozostáva z dvoch modulov: kompresor-kondenzátor (externý) a odparovací (vnútorný), ktoré sú navzájom prepojené medeným potrubím s freónom a elektrickými vodičmi. Externý modul je inštalovaný mimo budovu a inštalácia izbového modulu predpokladá niekoľko možností umiestnenia: vo falošnom strope; vo falošnej stene; v špajzi, v podkroví, v zadnej miestnosti.

Vďaka skrytej inštalácii odparovacej jednotky je použitie tohto typu klimatizácie veľmi praktickým riešením pre originálne dizajnérske projekty.

Prívodná jednotka a čerstvý vzduch

Ak je potrebné prúdenie vzduchu z ulice, potom je potrubný klimatizačný systém schopný odvádzať vzduchové hmoty zvonku. Na usporiadanie takéhoto procesu budete potrebovať jednotku na prívod vzduchu, ku ktorej pripoja ďalšie vzduchové potrubie a rozrežú ho na prívodný adaptér. Aby mohol vonkajší vzduch vstupovať do niekoľkých miestnych bodov v miestnosti, je vetracie potrubie (vzduchové potrubie) prichádzajúce z napájacej jednotky rozdelené cez rozdeľovaciu odbočku na požadovaný počet odbočiek.

Napájacia jednotka je štandardný modul s otvormi po stranách. Skladá sa z:

• ventilátor;
• vykurovacie teleso;
• elektronická jednotka;
• vreckový filter;
• tlmiče.

V lete vykurovacie teleso nefunguje a na jeseň av zime ohrieva prichádzajúci vzduch na požadovanú teplotu. Tlmiče sú potrebné na zablokovanie výstupu z jednotky, cez ktorý v pohotovostnom režime môžu studené prúdy vstupovať do vzduchových potrubí a potom do miestnosti. Vreckový (vrecový) filter je jednostupňový filtračný systém používaný v napájacích ventilačných systémoch. Nedá sa regenerovať, preto sa najčastejšie vymieňa za nový.

Jednotka prívodu a potrubné klimatizačné zariadenie s prímesou čerstvého vzduchu majú dva rôzne diaľkové ovládače. Prevádzka napájacieho modulu je regulovaná osobitne.

Je však potrebné mať na pamäti, že v klimatizovaných potrubiach je prívod čerstvého vzduchu iba 30% z celkového množstva prúdeného vzduchu cirkulujúceho v systéme.

Prevádzka v rôznych podmienkach

Kanálová klimatizácia je schopná pracovať po celý rok. V takom prípade je vonkajšia jednotka nainštalovaná v miestnosti, kde je minimálna teplota -3 - 5 ° C a existuje priestor na únik teplého vzduchu. Ak v miestnosti nie je možnosť inštalácie externej jednotky, potom je jednoducho vybavená zariadením „Zimný štart“, ktoré sa skladá z troch samostatných zariadení: ohrev kompresorového oleja, regulátor otáčok ventilátora a ohrev odtoku. Spotreba elektriny sa ale výrazne zvýši.

Pri správnom výbere výkonu klimatizácie a správnom položení siete ventilačných potrubí dosahujú podmienky bezproblémovej prevádzky 10-15 rokov.

Typy potrubných klimatizácií

Všetci výrobcovia vyrábajú modely, ktoré fungujú buď iba pre chlad alebo pre chlad/teplo. Kanálové klimatizácie s prímesou čerstvého vzduchu môžu byť s invertorovým a neinvertorovým riadením kompresora. Tieto delené systémy sa líšia nielen chladiacim výkonom, ale aj vyfukovacím výkonom, to znamená hlavou výstupného prietoku. K dispozícii sú nízkotlakové, strednotlakové a vysokotlakové potrubné klimatizácie. Voľba dĺžky a konfigurácie vzduchových potrubí závisí od sily hlavy (statický tlak), ktorú ventilátor vytvára.

Nízkotlakové klimatizácie

Tento klimatizačný prístroj má maximálny statický tlak 45 Pa. Dokáže zvládnuť vzduch v jednej miestnosti a dĺžka vetracieho potrubia nie je väčšia ako meter. Inštalujte nízkotlakové modely v hotelových izbách, malých kanceláriách a apartmánoch.

Strednotlakové klimatizácie

V prípade strednotlakových systémov môže tlaková sila dosiahnuť 100 Pa a celková dĺžka vzduchových potrubí sa meria v desiatkach metrov. Považujú sa za najžiadanejšie, pretože maximálne uspokojujú potreby apartmánov s niekoľkými izbami, malými chatami, kaviarňami, stredne veľkými kanceláriami a obchodmi.

Vysokotlakové klimatizácie

Sila hlavy takýchto modelov je až 250 Pa. Dĺžka vzduchových potrubí môže presiahnuť sto metrov a ich konfigurácia môže byť zložitá a maximálne rozvetvená. Inštalujú vysokotlakové potrubné klimatizácie do veľkých kancelárií, konferenčných miestností, veľkých reštaurácií a obytných budov s mnohými miestnosťami.

Na odstránenie kondenzátu nahromadeného počas prevádzky zariadenia je potrubná klimatizácia s vysokým tlakom zvyčajne vybavená prídavným výtlačným čerpadlom. Tieto zariadenia majú najvyšší výkon v porovnaní s nízkym a stredným tlakom.

Zvláštnosti vysokotlakových systémov

Kvalita fungovania tohto klimatického zariadenia nemá prakticky žiadne nedostatky, s výnimkou nasledujúcich odtieňov:

• Výška stropu v miestnosti musí byť minimálne 3 metre, inak silné prúdenie vzduchu vychádzajúce z adaptéra s grilom nebude mať čas rozmiestniť sa po priestore, čo spôsobí prechladnutie.
• Kanálová klimatizácia so všetkými ďalšími konštrukciami je namontovaná v priestore medzi stropom a falošným medziposchodím. Jeho výška musí byť minimálne 25 cm.
• V rôznych miestnostiach môžu byť podporované iba rovnaké parametre. To nie je celkom vhodné, ak je jedna zo zón na slnečnej strane, kde sa vyžaduje nižšia teplota, a druhá na severe, kde postačujú priemerné ukazovatele.

Inštalácia potrubnej klimatizácie

Ak nechcete kaziť fasádu budovy mnohými vonkajšími blokmi a neprepchávať miestnosti vnútornými modulmi, správnym riešením by bola inštalácia potrubnej klimatizácie, a to v byte aj v súkromnom dome.

Výzvy pri inštalácii

Teoreticky je všetko jednoduché - dodržiavanie fázovej práce by malo v budúcnosti zabezpečiť normálne fungovanie zariadenia. Existujú však určité ťažkosti, pri ktorých je inštalácia kanálového klimatizačného zariadenia vlastnými rukami jednoducho nemožná, a to:

• kladenie siete vzduchovodov s výpočtom ich prierezu a kvalitnej zvukovej a tepelnej izolácie;
• výpočet výkonu, statického tlaku, kapacity vzduchu;
• poskytnutie prístupu k vnútornej jednotke pre následnú preventívnu údržbu;
• odrezanie niektorých miestností (toaleta, kuchyňa) od systému nasávania vzduchu;
• inštalácia vzduchotechnickej jednotky, ak je potrebný vysokotlakový potrubný klimatizátor s prívodom čerstvého vzduchu.

Pre bežného človeka je zbytočné pokúšať sa porozumieť všetkým vlastnostiam inštalácie potrubného klimatizačného zariadenia, preto aj pri veľmi silnej túžbe robiť všetko vlastnými rukami je lepšie zveriť tento proces odborníkom. Všetko presne spočítajú, za krátky čas vypracujú projekt a pomôžu vám zvoliť správnu jednotku.

V kvalifikovaných rukách majstra nebude proces trvať dlhšie ako týždeň a riziko poškodenia drahých zariadení a inštalačných materiálov pri inštalácii kanálovej klimatizácie vlastnými rukami je veľmi veľké.

V skutočnosti je takouto inštaláciou miniatúrny centralizovaný klimatizačný systém so zjednodušenou schémou ovládania a umiestnením všetkých prvkov.

Externý prívod vzduchu pre krby

Externý prívod vzduchu ku krbu patrí medzi dôležité technické riešenia, ktoré výrazne ovplyvňujú správnu funkciu spotrebiča. Pri plánovaní krbu sa zákazníci najčastejšie sústredia na krbovú vložku, výkon, presklenie alebo vzhľad obostavby. To je prirodzené, pretože práve tieto veci sú najviac viditeľné. Ak má krb správne fungovať, potrebuje dostatok vzduchu na spaľovanie. Bez neho nebude horenie stabilné, účinné ani bezpečné.

Potreba externého prívodu vzduchu v moderných domoch

V starších domoch sa tento problém často riešil prirodzene netesnosťami v stavbe. Moderné domy sú však výrazne tesnejšie, lepšie izolované a často vybavené aj rekuperáciou. Znamená to, že krb si neberie vzduch z obývačky alebo z vnútorného priestoru domu, ale cez pripravený prívod dostáva vzduch priamo z exteriéru.

Každý krb alebo krbová vložka funguje na princípe spaľovania. Aby drevo horelo správne, potrebuje dostatok kyslíka. V starších domoch bývali okná a konštrukcie menej tesné. Dnešné stavby sú však úplne iné. To znamená, že v dome už nie je prirodzený prísun vzduchu taký ako kedysi.

Výhody externého prívodu vzduchu ku krbu

1. Ak má krb dostatok spaľovacieho vzduchu, horí stabilnejšie a účinnejšie.
2. Pri krbe bez externého prívodu sa spaľovací vzduch berie z interiéru. Pri externom prívode si krb berie vzduch zvonku, takže menej zasahuje do vnútorného prostredia miestnosti.
3. V nízkoenergetických a pasívnych domoch je externý prívod vzduchu prakticky veľmi dôležitý. Takéto domy sú tesné a citlivé na tlakové zmeny.
4. Ak je dom vybavený rekuperačným systémom, tlakové pomery v objekte sú ešte citlivejšie.

Nové domy sú tesnejšie a energeticky úspornejšie. Moderné vložky sú často pripravené na napojenie externého prívodu vzduchu. Krb, ktorý má zabezpečený stabilný prívod spaľovacieho vzduchu, pracuje predvídateľnejšie a správnejšie.

Technické riešenia a inštalácia

Technické prevedenie závisí od typu stavby, umiestnenia krbu a konkrétnej vložky. Ideálne je myslieť naň už vo fáze projektu alebo hrubej stavby. Tak ako pri komíne, aj pri prívode vzduchu platí, že najlepšie je myslieť naň včas. V praxi sa často stáva, že sa zákazník zameria na dizajn krbu, no prívod vzduchu sa začne riešiť až neskôr.

Technicky sa dá povedať, že nie každá staršia stavba ho musí mať vyriešený rovnako striktne. Pri výbere krbovej vložky sa preto oplatí sledovať aj to, či je vhodná na napojenie externého prívodu vzduchu.

Možnosti pripojenia externého prívodu vzduchu

1. Priamy prievlak cez stenu: Toto je najjednoduchší spôsob napojenia. Krbová vložka alebo kachle sú umiestnené pri vonkajšej stene. Vykoná sa prievlak cez vonkajšiu stenu a dierou sa pretiahne flexibilná hliníková hadica rovnakého priemeru, aký má príruba na krbovej vložke či kachliach. Na fasáde sa potom prívod zakončí mriežkou. Na prírube sa hadica zaistí sťahovacou páskou.
2. Využitie vetracích šachiet v komíne: Jedná sa o praktický spôsob, ako bez dodatočného zložitého búrania priviesť externý vzduch ku krbu. S týmto typom komína je však potrebné počítať už pri plánovaní domu.
3. Použitie obdĺžnikových rozvodov: V prípade, že to skladba podlahy dovoľuje, je možné externý prívod vzduchu zhotoviť pomocou tzv. obdĺžnikových rozvodov. Jednotlivé komponenty sa prepájajú pomocou spojok. K prechodu medzi obdĺžnikovými rozvodmi a guľatou flexibilnou hadicou sa používa redukcia.

Predohrev vzduchu pre krby

Studený vzduch z exteriéru (privádzaný do krbu) spôsobuje pri styku so zohriatym interiérovým vzduchom kondenzáciu a následnú koróziu kovových častí. Z tohto dôvodu sa preferuje prívod zohriateho vzduchu z technickej miestnosti, resp. pokiaľ to nie je možné, prívod vzduchu z exteriéru s predohrevom. Zohriaty vzduch okrem eliminovania rizika korózie, súčasne optimalizuje účinnosť zariadenia (dochádza k lepšiemu horeniu, dosiahneme čistejšie sklo, čistejší komín a pod.).

Komponenty systému s predohrevom

Prívod vzduchu z exteriéru s predohrevom je zložený z nasledujúcich častí:

• Nerezová sacia mriežka s elegantným a praktickým tvarom, ktorá zabraňuje dostať sa do vnútra dažďu a hlodavcom (vo vnútri je sieťka). Súčasťou sú skrutky s hmoždinkami pre upevnenie do fasády domu.
• Elektrický ohrev zabudovaný v rúre s priemerom 125 mm. Rúra má regulovateľnú dĺžku 300-520 mm (dá sa prispôsobiť podľa hrúbky múru). Súčasťou balenia je izolácia rúry s dĺžkou 520 mm. Rúra je na konci zredukovaná na priemer 100 mm.
• Čierna rozeta - estetický prvok pri vstupe potrubia do miestnosti. Priemer rozety je 200 mm.
• Vzduchotesná klapka s otočným ovládaním (plastová úchytka na ovládanie prietoku vzduchu).
• Redukcia na priemer 100 mm umožňuje nasadenie flexibilnej hliníkovej hadice s priemerom 100 mm (hadica nie je súčasťou balenia), ktorá sa napája do krbovej vložky.

Technické parametre: menovitý výkon ohrevu: 270 W.
