V oblasti techniky a energetiky sa často stretávame s rôznymi skratkami, ktoré označujú kľúčové parametre a princípy fungovania zariadení. Dve z nich, ktoré úzko súvisia s efektívnosťou vykurovacích a chladiacich systémov, sú COP (Coefficient of Performance) a EER (Energy Efficiency Ratio), prípadne ich sezónne varianty SCOP a SEER.
COP (Coefficient of Performance) - Výkonový koeficient
COP (Coefficient of Performance) je tzv. vykurovací faktor, ktorý je primárnym ukazovateľom účinnosti tepelného čerpadla. Jednoducho povedané, toto číslo určuje, koľko kilowattov (kW) tepelnej energie dokáže zariadenie získať z prostredia pomocou jedného kilowattu (kW) dodanej elektrickej energie. Napríklad, COP 3 znamená, že z 1 kW dodanej energie získate 3 kW tepla na ohrev priestorov. Čím vyššia je teda hodnota COP, tým efektívnejšie a cenovo výhodnejšie teplo získate.
Všeobecne platí, že čím väčší je rozdiel teplôt na „vstupe“ (napr. vonkajší vzduch) a na „výstupe“ (napr. vykurovací vzduch), tým nižšia je účinnosť klimatizácie alebo tepelného čerpadla. COP je okamžitá hodnota, ktorá vyjadruje efektivitu tepelného čerpadla v konkrétnych podmienkach, ako sú teplota zdroja tepla a výstupná teplota vykurovacieho systému. Táto hodnota sa však môže meniť v závislosti od vonkajšej teploty a spôsobu použitia.
Na slovenskom trhu sa za dobrú hodnotu COP tepelného čerpadla považuje rozmedzie od 3,5 do 5, v závislosti od typu a podmienok prevádzky. Je však dôležité zohľadniť, že hodnota COP klesá pri nižších vonkajších teplotách, a preto môže byť účinnosť tepelného čerpadla nižšia počas chladných zimných mesiacov.

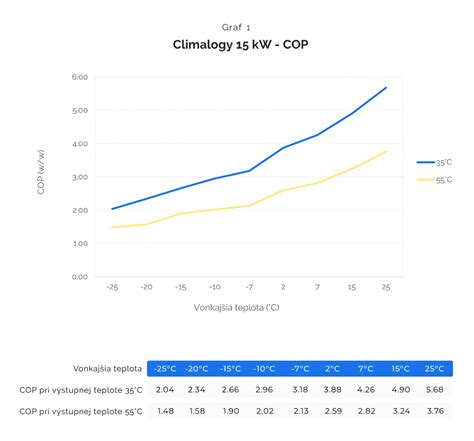

Príklad ilustrujúci závislosť COP od teploty:
Uvažujme model s výkonom 16,26 kW pri +7 °C vonkajšej teploty a COP 4,53. Pri poklese vonkajšej teploty na -15 °C s rovnakou teplotou vykurovacej vody (35 °C) klesne tepelný výkon na 8,01 kW a hodnota COP na 2,32. Pri teplote +7 °C a teplote vykurovacej vody 55 °C dosahuje tento model tepelný výkon 10,65 kW a COP 4,2. Ak rodinný dom potrebuje na vykurovanie výkon 12 kW, na prvý pohľad by sa mohlo zdať, že voľba zariadenia s vyšším výkonom pri +7 °C je lepšia, avšak pri reálnom zohľadnení zimných podmienok je potrebné posúdiť aj výkon a COP pri nízkych teplotách.
Sezónne hodnotenia efektivity: SCOP a SEER
Pre presnejšie zhodnotenie efektivity vykurovacích a chladiacich systémov sa používajú sezónne ukazovatele.
SCOP (Seasonal Coefficient of Performance) - Sezónny koeficient výkonu
SCOP je presnejšia metrika ako COP, pretože hodnotí efektivitu tepelného čerpadla počas celej vykurovacej sezóny. Zohľadňuje sezónne zmeny teplôt a rôzne prevádzkové podmienky. Dosiahnutie vysokého ročného vykurovacieho faktora (SCOP) závisí od viacerých faktorov, najmä v klimatických podmienkach Slovenska.
Medzi kľúčové faktory ovplyvňujúce SCOP patria:
- Správny návrh systému: Tepelné čerpadlo musí byť navrhnuté podľa potrieb konkrétneho objektu.
- Lokalita a klimatické podmienky: Miesto inštalácie je kľúčové.
- Kvalitná izolácia objektu: Dobrá tepelná izolácia budovy znižuje potrebu energie na vykurovanie, čím sa zvyšuje účinnosť tepelného čerpadla.
- Nízkoteplotné vykurovacie systémy: Tepelné čerpadlá sú najefektívnejšie pri nízkych teplotách vykurovacej vody.
SEER (Seasonal Energy Efficiency Ratio) - Sezónny koeficient energetickej efektívnosti
SEER vyjadruje energetickú účinnosť klimatizácie používanej po dobu celého roka, najmä v režime chladenia. Ide o pomer energie odobranej klimatizáciou z vnútorného prostredia a energie k tomu potrebnej (spotrebovanej) v priebehu celého roka. Táto hodnota súvisí s chladením klimatizácie. Pre hodnotenie účinnosti v chladnom režime (klimatizácia) sa používa SEER.
EER (Energy Efficiency Ratio) - Koeficient energetickej efektívnosti
EER (Energy Efficiency Ratio), teda koeficient energetickej efektívnosti, popisuje pomer chladiaceho výkonu (kW) k elektrickému príkonu (kW). Dáva informáciu o efektívnosti strojných chladiacich zariadení, napríklad výrobníkov studenej vody (zdrojov chladu). Pri zdrojoch chladu sa podmienky, pri ktorých sa určuje EER, definujú podľa normy EN 14511. Pri presných klimatizáciách existuje iba všeobecná definícia podmienok, pri ktorých sa počíta EER, preto je táto hodnota často závislá od fabrických prevádzkových parametrov a štandardných podmienok určených individuálne jednotlivými výrobcami.
Chladiče a ich úloha v odovzdávaní tepla
Chladič je pasívna súčiastka chladiaceho systému, ktorá sa používa na účinný odvod tepla generovaného elektronickými, elektrickými a mechanickými zariadeniami s cieľom zachovať optimálne prevádzkové podmienky a zabrániť prehriatiu. Jeho činnosť je založená na tepelnej vodivosti a konvekcii, ktoré umožňujú prenos tepelnej energie z povrchu súčasti vyžarujúcej teplo do okolia.
Konštrukcia chladiča zvyčajne pozostáva z telesa vyrobeného z kovov s vysokou tepelnou vodivosťou, ako je hliník alebo meď, a z rebrovej štruktúry, ktorá zväčšuje plochu vyžarovania tepla. Chladiče sa používajú vo výkonových, polovodičových a energetických systémoch, kde je kľúčové efektívne riadenie tepelných strát. V elektronike sú neoddeliteľnou súčasťou chladenia procesorov, výkonových tranzistorov, zosilňovačov a modulov LED, čím zabezpečujú stabilný výkon pri vysokom tepelnom zaťažení.
Účinnosť chladiča závisí od súčiniteľa tepelnej vodivosti materiálu, jeho hmotnosti a spôsobu montáže na povrch teplovýmenného prvku. Použitím teplovodných pást, termo páskov a tepelných konektorov sa minimalizuje tepelný odpor na povrchovom rozhraní, čím sa zvyšuje účinnosť rozptylu energie. Materiály používané pri konštrukcii chladičov sa podrobujú povrchovým úpravám, ako je eloxovanie alebo práškové lakovanie, aby sa zlepšila odolnosť voči korózii a ovplyvnili charakteristiky tepelného vyžarovania. Pri aplikáciách vyžadujúcich minimalizáciu hmotnosti sa používajú ľahké zliatinové kompozitné materiály.
Chladenie v počítačových systémoch
Chladenie v počítačových systémoch zabezpečuje odvod tepla z počítačovej skrinky a jednotlivých komponentov, ktoré by v dôsledku prehrievania mohli prestať pracovať alebo sa poškodiť.
Typy chladenia:
- Pasívne chladenie: Teplo sa odvádza statickými chladičmi, zvyčajne vyrobenými z hliníka alebo medi, ktoré prenášajú teplo do okolia.
- Aktívne chladenie: Využíva aktívne prvky ako ventilátory alebo vodné čerpadlá.
Komponenty, ktoré vyžadujú chladenie: CPU, chipset, zdroj, GPU, HDD, RAM.
- HDD sú chladené ventilátormi v počítačovej skrinke.
- Chipset je zvyčajne chladený pasívnym chladičom, niekedy doplneným aktívnym chladičom. Aktívne chladenie chipsetu ventilátorom sa už neodporúča kvôli zanášaniu prachom a zvýšenému hluku.
- GPU (Grafická karta): Pri nižších nárokoch na výkon stačí pasívny chladič. Pri herných GPU sa používa dodatočné aktívne chladenie, ktoré je už súčasťou GPU.
- CPU (Procesor): Chladeniu CPU sa venuje najväčšia pozornosť. Štandardne sa používa pasívne chladenie s aplikáciou teplovodivej pasty medzi CPU a chladič. K dispozícii sú aj sety pasívneho a aktívneho chladenia.
- RAM (Operačná pamäť): Chladenie RAM nie je vždy nevyhnutné, ale v niektorých zostavách sa používa.
- Zdroj prispieva k chladeniu zabezpečením cirkulácie vzduchu v skrinke a obsahuje vlastný ventilátor. Pri výbere zdroja je dôležité dbať na overenú značku, aby sa predišlo hlučnosti ventilátorov.
Vodné chladenie
Vodné chladenie sa používa najmä v počítačoch s vysokým výkonom a pri pretaktovaní. Lacné zostavy „all in one“ sa účinnosťou vyrovnajú kvalitnému vzduchovému chladeniu, zatiaľ čo kvalitné zostavy prinášajú výrazne lepší výkon. Ďalšou výhodou je tichá prevádzka a možnosť estetického dizajnu.
Princíp vodného chladenia: Studená voda z expanznej nádrže je pomocou čerpadla (pumpa) tlačená do vodných blokov, ktoré odoberajú teplo z komponentov a odovzdávajú ho vode. Ohriata voda je následne posielaná do radiátora, kde odovzdáva teplo prostrediu. Ochladená voda sa vracia späť do expanznej nádoby.
Pri výbere komponentov pre vodné chladenie je dôležité zvoliť vhodné čerpadlo (ideálne 12 V) a fittingy s kompatibilným priemerom (v Európe sa používajú 1/4“, v Ázii 1/8“). K fittingom je potrebné vybrať hadice s rovnakým priemerom. Kvapalina (náplň) by mala byť špičkovo filtrovaná voda s prímesami na ochranu vodného okruhu. Vodné chladenie vyžaduje pravidelnú údržbu, ako je ovzdušnenie systému a dolievanie kvapaliny.
Heatpipe
Heatpipe je bezúdržbové zariadenie vo forme uzavretej vákuovej trubice, zvyčajne medenej, naplnenej chladiacim médiom (voda, alkohol, ortuť a pod.), ktoré vplyvom tepla mení skupenstvo na plynné. Princíp činnosti spočíva v obehu chladiaceho média: v mieste kontaktu s chladeným povrchom dochádza k odparovaniu kvapaliny, vzniknutý plyn postupuje trubicou ku kondenzátoru, kde kondenzuje späť do kvapalného stavu a tlakom pary je hnaná späť k zdroju tepla. Vnútorné steny trubice sú vybavené kovovým práškom alebo vláknami, ktoré zabezpečujú cirkuláciu kvapaliny bez ohľadu na polohu trubice. Heatpipe sa používa hlavne v mobilných zariadeniach (notebooky, netbooky, ultrabooky) kvôli úspore miesta. V klasických počítačových skriniach slúži ako podpora pasívnych chladičov.
Vapor Chamber (Parná komora)
Vapor Chamber sa používa pri chladení grafických kariet a pracuje na princípe heatpipe, avšak namiesto trubíc tvorí celistvú plochu.
Ďalšie relevantné skratky
- PUE (Power Usage Effectiveness): Efektivita využitia elektrickej energie v dátovom centre. Pomer celkovej spotreby DC ku spotrebe samotnej IT technológie. Čím nižšia hodnota (vyššia ako 1), tým efektívnejšie dátové centrum.
- pPUE (partial Power Usage Effectiveness): Čiastočná efektívnosť využitia energie, ktorá nezahŕňa celú infraštruktúru alebo iba spotrebu chladiaceho systému.
- AER (Airflow Efficiency Ratio): Pomer efektívnosti prúdenia vzduchu, závislý od prevádzkového bodu ventilátora.
