Inštalačný Návod pre Plynové Kotly Ariston

Plynové kotly rôznych spoločností vyžadujú individuálny prístup k inštalácii a prevádzke. Táto publikácia sa zameriava na postup inštalácie, pripojenia a konfigurácie plynového kotla Ariston, ako aj na poradie práce pri jeho prvom spustení. Prezentovaný materiál je doplnený vizuálnymi fotografiami a videami, ktoré pomôžu pri lepšom pochopení postupu.

Nástenné kotly sú často vyberaným plynovým zariadením pre domácnosť. Moderný plynový nástenný kotol, ako napríklad model Ariston Net, umožňuje spúšťať, zastavovať a regulovať teplotné pozadie vykurovania a teplej vody. Všetky tieto akcie je možné vykonávať odkiaľkoľvek a kedykoľvek pomocou smartfónu alebo osobného počítača. Tento inteligentný typ plynového zariadenia zabezpečuje neustále sledovanie spotreby energie, čo vedie k výraznej úspore plynu. Vďaka špeciálnemu softvéru majiteľ dostáva v reálnom čase upozornenia o poruchách a aktivácia diaľkového ovládania umožňuje riešiť väčšinu problémov na diaľku.

Požiadavky výrobcu na inštaláciu

Profesionálna inštalácia a spustenie

Podľa požiadaviek výrobcu kotla Ariston je inštalácia zariadenia výsadou výlučne špecialistov. Z toho vyplýva záver, že nezávislá inštalácia a prvé zapnutie domáceho plynového kotla Ariston je neprijateľné. Okrem toho je prvé uvedenie zariadenia do prevádzky bez zástupcu plynárenskej služby zakázané.

Kvalita vody

Výrobca upozorňuje budúceho užívateľa aj na kvalitu vody, s ktorou bude plynový nástenný kotol pracovať. Ak kvalita vody (chemické zloženie) nezodpovedá technickým požiadavkám, výkon plynového zariadenia nie je výrobcom garantovaný počas ustanovenej záručnej doby.

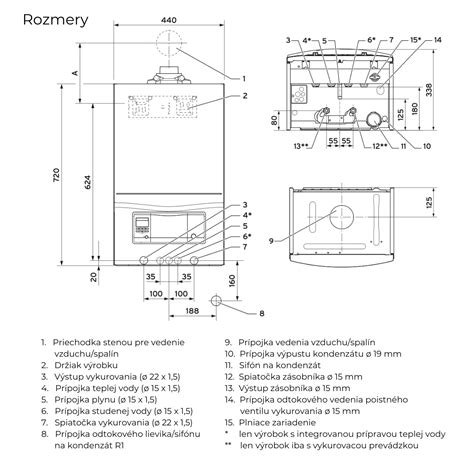

Inštalačné rozmery a pripojovacie body

Kým technologické prípojné body zahŕňajú výstup vody do vykurovacieho systému, výstup vody do okruhu prívodu teplej vody, potrubie na prívod plynu, vstupný bod studenej vody a bod spätného toku TÚV, v rámci konštrukcie plynového kotla Ariston existujú ďalšie štyri prípojné body:

• Vypustenie z poistného ventilu.
• Dopĺňanie vody zo siete.
• Odtokový kanál systému.
• Spätné vedenie z kotla.

Plynový kotol Ariston je určený na zahrnutie do schém zásobovania teplou vodou a vykurovania, ktoré spĺňajú technické špecifikácie. Prevádzka zariadenia sa považuje za neprijateľnú, ak prevádzkový režim nezodpovedá zamýšľanému účelu systému.

Podmienky priestoru a umiestnenie

Hlavná jednotka (plynový kotol) je inštalovaná na stene s vysokým stupňom pevnosti. Prítomnosť akýchkoľvek vibrácií prenášaných cez konštrukciu steny, kde je inštalovaný plynový kotol Ariston, nie je povolená. Potrubia pripojené k zariadeniu, ako aj elektrické vodiče napájajúce plynový kotol, by mali byť chránené pred možným mechanickým poškodením. Priestory na inštaláciu musia byť vybrané s ohľadom na poskytnuté technické a hygienické podmienky, ktoré zahŕňajú dostatočnú úroveň osvetlenia, efektívne vetranie a odolné konštrukcie. Počas procesu inštalácie je potrebné dodržiavať stanovené bezpečnostné pravidlá.

Domáci plynový kotol od spoločnosti Ariston je montovaný na pevne inštalovanej stene postavenej na báze nehorľavého materiálu, ktorý je schopný uniesť celú hmotnosť zariadenia. Umiestnenie plynového kotla musí byť zvolené s prihliadnutím na minimálne prípustné vzdialenosti k blízkym objektom, ktoré sú určené na zabezpečenie prístupu pre jednoduchú údržbu.

Predinštalačné operácie

Pred začatím inštalácie systému je potrebné vykonať nasledujúce operácie:

• preplachovanie rozvodov teplej vody a vykurovacích okruhov;
• skontrolovať, či plyn zodpovedá typu paliva;
• skontrolovať, či je konštrukcia plynového potrubia v súlade s požadovanou normou;
• skontrolovať kvalitu (chemické zloženie) vody.

Typy kotlov a vetranie

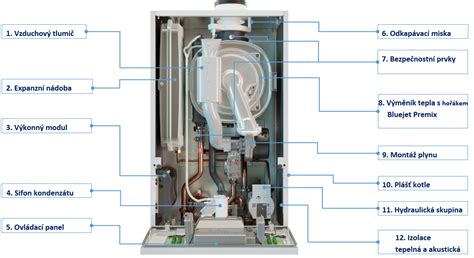

Kotly Ariston typickej konštrukcie „C“, vybavené uzavretou spaľovacou komorou, podporujúcou funkciu prívodu vonkajšieho vzduchu, nie sú obmedzené požiadavkami na vetranie a rozmermi pracovnej miestnosti. Normálna prevádzka plynového kotla Ariston pokračuje pri minimálnej prevádzkovej teplote +5 °C v pracovnej miestnosti. Zároveň sa odporúča chrániť kotol pred možným vystavením vonkajším faktorom a zrážkam.

Hydraulické pripojenia

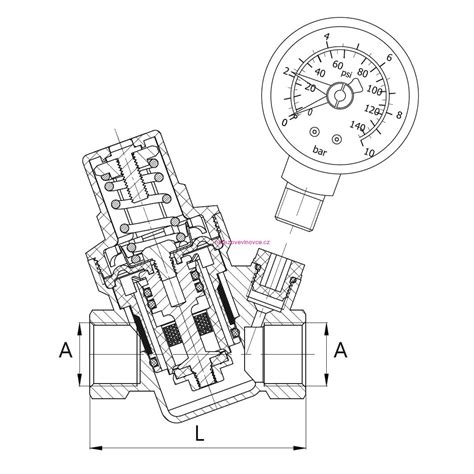

Podľa technických parametrov výrobcu je maximálny povolený tlak vo vnútri potrubia vodovodného systému povolený na úrovni nie vyššej ako 6 atmosfér. Ak sa prekročí táto hranica tlaku vody v centralizovanej sieti, bude potrebné do systému dodatočne nainštalovať redukčný ventil.

Rozmery vodovodných potrubí a vykurovacích zariadení, ktoré tvoria vykurovací okruh, sa určujú na základe zvyškového tlaku. Úroveň tohto tlaku sa vypočíta ako funkcia požadovaného prietoku vody, pričom sa berú do úvahy aj technické charakteristiky obehového čerpadla. Návod na obsluhu vyžaduje pripojenie odtokového potrubia (je súčasťou dodávky) k výstupnému bodu poistného ventilu. Odtokový výstup poistného ventilu je pripojený k odtokovému sifónu podľa obvodu, ktorý umožňuje vizuálne sledovať činnosť poistného ventilu.

Konštrukcia plynového kotla Ariston umožňuje pripojenie externého nepriameho kotla za účelom prípravy teplej vody. Predvolená teplota teplej vody je riadená snímačom NTC. Ak je regulácia teploty organizovaná pomocou termostatu, bude potrebné vykonať úpravy nastavení ovládania plynového kotla.

Vstrekovanie vzduchu a odvod spalín

Konštrukcia plynového kotla Ariston umožňuje inštaláciu podľa schémy "B" (používa sa vzduch v miestnosti) a podľa schémy "C" (používa sa vonkajší vzduch). Aby sa zabránilo prenikaniu produktov spaľovania do systému vzduchového potrubia, je potrebné starostlivé vykonanie montážnych tesnení. Modul odvodu spalín je potrebné inštalovať s ohľadom na to, aby nedošlo k poškodeniu tesnení a aby spaliny nemohli prenikať do vzduchovodu.

Podľa pokynov výrobcu sa vodorovné úseky dymovodov inštalujú so sklonom cca 3%, smerujúce od kotla. To zabraňuje akumulácii kondenzácie. Inštalácia plynového zariadenia podľa schémy „B“ si vyžaduje organizáciu účinného vetrania a prúdenia vzduchu v pracovných priestoroch. V miestnostiach, kde môže vzduch obsahovať korozívne výpary, je dovolené použiť iba inštaláciu podľa schémy „C“ (prívod vonkajšieho vzduchu). Tieto požiadavky poskytujú ochranu proti korózii pre plynové kotly Ariston. Pri inštalácii koaxiálneho (duálneho) systému (odvod plynov a prívod vzduchu) výrobca vyžaduje použitie originálneho príslušenstva. Komín nesmie byť inštalovaný v tesnej blízkosti materiálov, ktoré sú ľahko horľavé, ani cez konštrukcie vyrobené z vysoko horľavých materiálov. V prípade výmeny starého kotla za nový je potrebné vymeniť všetky časti modulov vetrania a odvodu spalín.

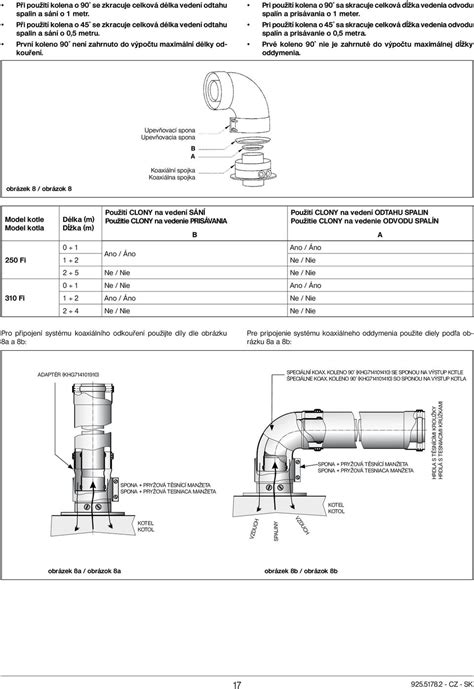

Pripojenie komína/vzduchového potrubia

Existuje niekoľko možností pripojenia komína v závislosti od konfigurácie plynového zariadenia:

• koaxiálny systém (potrubie v potrubí);
• samostatný systém;
• jednokanálový komín.

Pre možnosť pripojenia „potrubie v potrubí“ pre plynový kotol sa používajú materiály a komponenty, ktoré sú vysoko odolné voči kondenzátu. Súpravy na pripojenie komínového / vzduchového potrubia zvyčajne nie sú zahrnuté v zozname zariadení pre plynový kotol Ariston, a preto sa objednávajú dodatočné súpravy pre konkrétne pripojenie.

Mnoho plynových kotlov značky Ariston sa vyrába s prihliadnutím na prívod vzduchu a odvod plynov cez koaxiálny systém, ktorého priemery potrubia sú 60 a 100 mm. Alebo je možné použiť samostatnú verziu s rúrkami s priemerom 80 x 80 mm. Výber konfigurácie výfuku plynu a vzduchového potrubia je sprevádzaný zohľadnením dodatočného aerodynamického odporu.

Elektrické pripojenie

Na úplné zaistenie bezpečnosti výrobca vyžaduje zapojenie kvalifikovaného odborníka na pripojenie a kontrolu všetkých elektrických pripojení plynového kotla Ariston. Výrobca ruší záruku na zariadenie v prípade použitia nekvalitnej napájacej siete a uzemňovacieho systému. Uzemňovacia slučka pre plynový kotol inštalovaná vo vnútri súkromného domu je povinným opatrením nielen pre kotly značky Ariston, ale aj pre akékoľvek iné podobné zariadenia.

Systém napájania je vypočítaný pre parameter maximálnej spotreby energie plynového kotla. Na pripojenie zariadení sa používajú elektrické vodiče s prierezom najmenej 0,75 mm². Správna bezpečná prevádzka plynového kotla je zabezpečená spoľahlivým uzemnením. Výkonové parametre je potrebné uviesť do súladu s normami siete 230V/50Hz, dodržať polaritu a prítomnosť uzemňovacieho vodiča. Uzemňovací vodič musí byť použitý vo väčšej dĺžke v porovnaní s fázovým a nulovým vodičom. Drôtové pripojenie musí byť prísne trvalé, bez použitia zásuviek a zástrčiek, a vykonané cez dvojpólový istič.

Prvé spustenie a nastavenie kotla

Po dokončení inštalačných prác a pripojení môžete pristúpiť k nastaveniu a testovaniu zariadenia.

Prípravné operácie

Prvotnou akciou sprevádzajúcou prvé spustenie plynového kotla značky Ariston je naplnenie vykurovacieho okruhu vodou. V tomto prípade je potrebné nastaviť vzduchové ventily radiátorov do pracovného (otvoreného) stavu. Rovnaké činnosti zamerané na odvzdušnenie systému platia aj pre obehové čerpadlo kotla. Keď sa okruh naplní vodou, vzduch sa zo systému odstráni a tlak vody na manometri dosiahne 1 - 1,5 atmosféry, kohútik na doplňovacom potrubí je zatvorený. Prvé spustenie plynového kotla je zvyčajne sprevádzané prípravnými operáciami súvisiacimi s napúšťaním systému vodou, odvzdušňovaním a kontrolou tesnosti plynových potrubí.

Dodávka plynu a kontrola tesnosti

V ďalšej fáze uvádzania plynového kotla do prevádzky sa vykonávajú činnosti súvisiace s dodávkou plynu. Postup je približne nasledovný:

• otvorte dvere a okná pracovne;
• vylúčiť prítomnosť zdrojov otvoreného ohňa;
• skontrolovať tesnosť okruhu horáka a riadiaceho systému.

Testovanie tesnosti riadiacej jednotky a horáka sa vykonáva krátkym otvorením (nie viac ako 10 minút) hlavného uzatváracieho ventilu plynového potrubia. V tomto prípade sú elektromagnetický ventil a ručná kotlová klapka nastavené do zatvorenej polohy. Pri tejto polohe systému by mal prietokomer plynu vykazovať nulový výsledok (žiadny únik).

Manipulácia s ovládacím panelom

Moderné plynové vykurovacie zariadenie je vybavené ovládacím panelom, kde si užívateľ môže nastaviť požadované prevádzkové parametre jednotky. Akcie používateľa na ovládacom paneli sú:

• Zapnutie zariadenia aktiváciou tlačidla ON/OFF.
• Označenie parametrov prevádzkového režimu na displeji.
• Označenie funkcií servisného režimu na displeji.

Následne sa skontrolujú parametre plynu, pri ktorých sa demontuje predný panel kotla, spustí sa doska ovládacieho panela a vykonajú sa skúšobné manipulácie pripojením meracieho manometra na potrubia tlakového kohútika. Tieto operácie sú výsadou špecialistov na plynárenské služby a neodporúča sa ich vykonávať samostatne, pretože si vyžadujú jasné znalosti funkčnosti zariadenia.

Testovanie výkonu

Potom sa kotol spustí v testovacom režime prostredníctvom systémovej funkcie „Kominár“. Pre vstup do testovacieho režimu aktivujte tlačidlo Reset a podržte ho stlačené aspoň 5 sekúnd. Testovací režim sa ukončí opätovným aktivovaním resetovacieho tlačidla. Tento typ skúšky umožňuje aj kontrolné odbery vzoriek tlaku na špecializovaných miestach zariadenia s následným meraním parametrov na manometri. Je potrebné odpojiť kompenzačnú trubicu spaľovacej komory. Opäť sa používa režim „Kominár“, ktorý sa aktivuje cez ovládací panel. Kotol je testovaný na minimálny výkon rovnakým spôsobom. Je pravda, že nastavovacia skrutka modulátora sa dodatočne používa, ak je potrebné nastaviť minimálny prevádzkový tlak kotla.

Nástenné plynové kotly zo série moderných zariadení značky Ariston sú pomerne zložité zariadenia aj na domáce účely. Z toho vyplýva logický záver týkajúci sa inštalácie a spustenia plynového kotla Ariston - prvé spustenie systému by malo byť zverené odborníkom. Aj keď sa výdavkom nevyhneme, zabezpečí to správnu činnosť plynového systému.
