Elektrické podlahové vykurovanie predstavuje moderné a efektívne riešenie na zabezpečenie tepelnej pohody v domácnostiach i komerčných priestoroch. Existujú tri hlavné metódy elektrického podlahového vykurovania: vykurovacie káble, vykurovacie fólie a vykurovacie rohože. Každý z týchto systémov má odlišný princíp inštalácie a vykurovania, avšak spája ich využitie tepla vznikajúceho pri prechode elektriny vodičom, ktoré sa následne distribuuje konvekciou.
V posledných rokoch sa objavila aj ďalšia metóda využívajúca uhlík, ktorý pri priechode prúdu vyžaruje energiu v infračervenom rozsahu. Toto spektrum vĺn má priaznivejší účinok na organizmus v porovnaní s klasickým teplom, pretože podobné žiarenie je prirodzené aj pre ľudské telo. Miestnosti vykurované infračervenými lúčmi sú preto vnímané ako pohodlnejšie. Infračervené podlahové ohrievače sú dostupné vo forme uhlíkovej fólie a karbónových rohoží.
Termostat a snímač teploty: Nevyhnutné komponenty
Každý systém elektrického podlahového vykurovania je vybavený termostatom a snímačom teploty podlahy. Tieto zariadenia umožňujú nielen nastaviť požadovaný prevádzkový režim, ale aj monitorovať jeho priebeh. Vďaka nim je možné efektívne znižovať spotrebu elektrickej energie, keďže termostat pravidelne zapína a vypína podlahové kúrenie podľa nastavených parametrov.

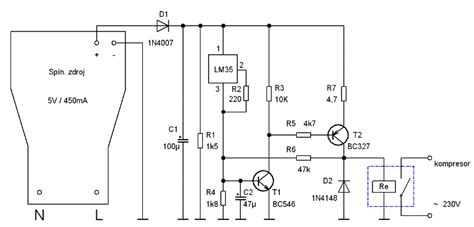

Kľúčovým krokom pri inštalácii je správne umiestnenie termostatu a prevedenie elektroinštalácie od snímača. Následné kroky sú detailne popísané v pokynoch výrobcu konkrétneho zariadenia.
Čo je to termostat a prečo je dôležitý?
Hoci by akýkoľvek systém podlahového kúrenia mohol fungovať pri priamom pripojení na sieť, existuje reálne riziko prehriatia a rýchleho zlyhania komponentov. Navyše, úroveň vykurovania by bola úplne neriadená, čo by viedlo k maximálnej spotrebe elektrickej energie a neustálemu zaťažovaniu vykurovacích telies.
Aby sa predišlo týmto problémom, používajú sa tri hlavné typy termostatov:
1. Elektromechanické termostaty
Tieto zariadenia dizajnovo pripomínajú termostaty používané v žehličkách. Úroveň ohrevu sa nastavuje otočným gombíkom. Elektromechanické termostaty sa vyznačujú jednoduchou konštrukciou, ľahkým používaním a nízkou cenou.
2. Elektronické termostaty
Hoci plnia podobné funkcie ako elektromechanické, ich ovládanie je modernejšie. Digitálny displej alebo displej z tekutých kryštálov zobrazuje aktuálne parametre systému, ktoré je možné upravovať pomocou tlačidiel (+/-). Elektronické termostaty sú spravidla drahšie.
3. Programovateľné termostaty (programátory)
Okrem regulácie aktuálnej teploty podlahy umožňujú nastaviť špecifické vykurovacie programy pre konkrétnu hodinu alebo deň v týždni. Niektoré modely dokážu prispôsobiť výkon vykurovacích telies aj vonkajšej teplote pomocou špeciálneho snímača. Pokročilejšie programovateľné termostaty je možné ovládať aj prostredníctvom počítača.
Inštalácia a umiestnenie termostatu
Inštalácia termostatov sa zvyčajne vykonáva na najpohodlnejších miestach v miestnosti, často v blízkosti vypínačov svetla. V miestnostiach s vysokou vlhkosťou, ako sú kúpeľne, je však odporúčané umiestniť termostat mimo týchto priestorov, pretože vlhkosť môže negatívne ovplyvniť presnosť meraní.
Jedno zariadenie tohto typu je schopné zabezpečiť riadenie podlahového kúrenia s celkovým výkonom do 3 kW.
Vykurovacie rohože: Všestranné riešenie
Vykurovacie rohože (termomaty) sú ideálne pre miestnosti s podlahovou krytinou z keramických dlaždíc, porcelánového kameniny či prírodného kameňa, pretože tieto materiály dobre vedú teplo. Ich využitie je však oveľa širšie. Sú obzvlášť vhodné do miestností s vysokou vlhkosťou ako sú kúpeľne, toalety či sauny.
Vďaka minimálnej úrovni elektromagnetického žiarenia sa podlahové kúrenie s vykurovacím článkom v podobe tenkej rohože odporúča aj do priestorov so zvýšenými hygienickými požiadavkami, ako sú detské a spálne. Okrem toho sú optimálnym riešením pre prvé poschodia bytových budov, balkóny, lodžie a slabo izolované priestory.
Použitie vykurovacích rohoží ako hlavného alebo doplnkového vykurovacieho prostriedku prináša dobré výsledky vo všetkých typoch miestností, vrátane kuchýň, kúpeľní, lodžií, balkónov a obývacích izieb.
Technické vlastnosti vykurovacích rohoží

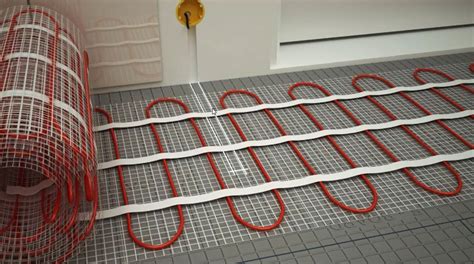

Vykurovacie rohože sú založené na veľmi tenkých kábloch, ktoré sú prilepené na vystuženú sieťovinu. Môžu byť vybavené jednožilovými alebo dvojžilovými káblami. Dvojžilový kábel má dva vodiče (vykurovací a spätný) v jednom vonkajšom plášti s jednovodičovým pripojením k sieti.
Hustota výkonu vykurovacích rohoží sa pohybuje zvyčajne od 100 do 180 W na meter štvorcový a ich plocha býva od 0,45 do 12 m².
Dvojžilové termomaty sú považované za ekologickejšie a modernejšie, preto sa často používajú pri inštalácii ultratenkej teplej podlahy, vrátane detských izieb a spální. Pre inštaláciu pod dlaždice alebo porcelánové kameniny s hrúbkou menšou ako 7 mm sa používajú rohože s výkonom 100 - 130 W/m². Rohože s výkonom 150 W/m² a viac sú určené pre hrubšie materiály (nad 7 mm), miestnosti s vysokou vlhkosťou, prvé poschodia budov, balkóny, lodžie a nedostatočne izolované priestory.
Vykurovacie rohože sú vyrábané pre presne definovanú oblasť a každý výrobca má vlastný rad štandardných veľkostí.
Typy elektrických systémov na báze rohoží
Existujú dva hlavné typy rohoží:
- Kábel: Využívajú jednožilový vykurovací kábel s "hadovitým" usporiadaním. Základom je fólia s výstužnou sieťovinou.
- Uhlíkové vlákno: Tieto rohože sú vybavené vykurovacími prvkami tyčového typu a nazývajú sa aj tyčové vykurovacie články. Pre pripojenie jednotlivých sekcií sa používa paralelné pripojenie.
Hoci sa líšia princípom vykurovania a vlastnosťami, spôsob ukladania rohoží je podobný - vyzerajú ako hárok zložený do rolky. Inštalácia teplej podlahy z rohoží je spravidla jednoduchšia a rýchlejšia ako pri káblových systémoch.
Použitie vykurovacích rohoží vo vlhkých priestoroch
Vykurovacie rohože ako hlavný vykurovací prvok sa najčastejšie používajú v miestnostiach ako sú toalety, sprchy a kúpeľne v obytných budovách. Sú tiež veľmi žiadané vo verejných priestoroch, predovšetkým v bazénoch, kúpeľoch a saunách. Napríklad šatne a sprchy v bazénoch sú vyhrievané termomatom, zatiaľ čo v kúpeľoch a saunách zbavujú návštevníkov nepríjemných pocitov a možných ochorení spôsobených podchladením.
Káblové rohože: Montáž a vlastnosti
Káblové rohože sa často používajú na vybavenie teplých podláh pod dlaždicami. Celková výška takejto elektrickej konštrukcie je zvyčajne menšia ako 30 mm. Je možné ich položiť aj na starú podlahu, pokiaľ je rovná. Pred inštaláciou je nevyhnutné odstrániť z podlahy nečistoty a prach.

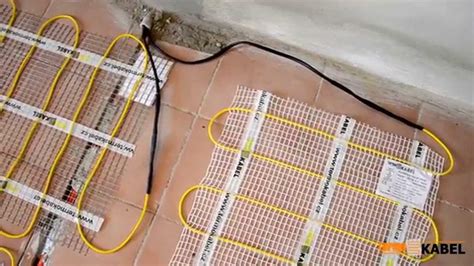

Na upevnenie rohoží sa používa podklad z lepiacej fólie. Rohož sa rozvaľuje po miestnosti, pričom sa začína od miesta plánovaného umiestnenia termostatu. Postup inštalácie termostatu je rovnaký ako pri iných káblových vykurovacích systémoch.
Pri pripájaní káblov a inštalácii podlahového snímača teploty je potrebné položiť vlnitú hadicu. Bodom obratu je koniec rozvinutia rohože, kde sa sieťovina môže odrezať (kábel sa nesmie poškodiť), a potom sa môže zmeniť smer rozvinutia.
Pri kladení nasledujúceho segmentu je dovolené odstrániť kábel z požadovanej dĺžky a umiestniť ho v tvare "hada". Dôležité je úplne rozvinúť celú rolku. Následne sa pomocou testera kontroluje elektrický odpor, kde je povolená odchýlka v rozmedzí 5-10%.
Po odstránení ochrannej fólie sa rohož prilepí na podlahu. Ďalším krokom je umiestnenie a pripojenie snímačov teploty, pričom sa odporúča použiť rúrku alebo vlnitú hadicu. Vzhľadom na celkovú hrúbku podlahového kúrenia (nie viac ako 30 mm) je potrebné vybaviť drážku v podklade pre vlnitú hadicu. Inštalácia snímača v nechránenom stave je zakázaná, pretože by sa rýchlo poškodil.
Po zaschnutí lepidla na dlaždice sa položia ozdobné dlaždice. Tento typ elektrického podlahového kúrenia má rovnaké obmedzenia ako odporové káble, z ktorých je zložený: nemali by sa umiestňovať pod nábytok alebo koberce kvôli riziku prehriatia.
Vlastnosti inštalácie tenkej teplej podlahy
Pred položením vykurovacích rohoží je potrebné určiť plochu vyhrievanej plochy, vyčistiť ju a v prípade potreby vyrovnať. Následne sa pripraví základný náter a určí sa umiestnenie termostatu.
Podlahový snímač teploty sa umiestňuje do vlnitej trubice, pre ktorú je v podlahe vytvorená drážka približne 1,5 x 1,5 cm, asi 0,5 m od steny. Po dokončení inštalácie termomatov musí byť snímač teploty umiestnený medzi drôtmi vykurovacích káblov. Koniec vlnitej rúrky musí byť utesnený, aby sa zabránilo vniknutiu roztoku do nej.
Základné pravidlá pri kladení vykurovacích rohoží:
- Počas inštalácie zabráňte samovzniku a skráteniu kábla.
- Vykurovací kábel by mal byť rovnomerne pokrytý lepiacim roztokom na dlaždice, bez tvorby vzduchových vreciek.
- V prípade, že jedna rohož vykuruje dve miestnosti, je potrebné zabezpečiť dobrý odvod tepla do spojovacej časti vykurovacieho kábla.
- Prevádzkyschopnosť vykurovacej rohože sa kontroluje iba testerom alebo pripojením odvíjacieho valca na niekoľko minút.
- Spojovacia objímka (spojenie vykurovacieho kábla s napájacím káblom) musí byť umiestnená vo vrstve lepidla; v prípade potreby sa pre ňu v podlahe vytvorí vybratie.
- Prvé zapnutie vykurovacieho systému sa vykoná až po úplnom zaschnutí lepidla na dlaždice.
Povrch podlahy - podklad pod vykurovacou rohožou musí byť pevný. Prasknutie nového betónového poteru, zdeformovanie dreveného podkladu alebo deformácia izolácie môžu viesť k pretrhnutiu kábla. Pred inštaláciou vykurovacieho systému s vykurovacou rohožou je vhodné vykonať práce na spevnení podlahy.
V prípade, že vykurovaná plocha presahuje 12 m², je možné k termostatu paralelne pripojiť dve vykurovacie rohože. Nevýhodou tohto riešenia je, že existuje len jeden podlahový snímač, takže teplota podlahy sa bude merať len v jednej miestnosti, zatiaľ čo kúrenie sa zapne v oboch.
Vlastnosti IR rohoží (karbónových)
Pre karbónové rohože nie je prehriatie hrozbou, pretože ich dizajn umožňuje samostatné nastavenie teploty. Základom pre kladenie tohto typu elektrického podlahového kúrenia je vrstva metalizovanej tepelnej izolácie, ktorá zabezpečuje rozptýlenie infračerveného žiarenia vo všetkých smeroch. Časť toku smerujúca k podlahe sa odráža späť do miestnosti.
Inštalácia tepelnoizolačného materiálu s reflexným povrchom sa vykonáva na rovný, čistý podklad. Na jeho upevnenie sa používajú obojstranné pásky, svorky alebo lepidlo. Na lepenie spojov tepelnej izolácie sa používa metalizovaná páska.
Pri inštalácii sa postupuje podobne ako pri káblových rohožiach, pričom východiskovým bodom je umiestnenie termostatu. Po dosiahnutí protiľahlej steny sa spojovací kábel odreže medzi dvoma tyčami a pás sa rozvinie v požadovanom smere. Prekríženie pásov je tiež možné.
Pri výbere vhodného termostatu je dôležitá jeho kompatibilita s vykurovacím systémom. Niektoré termostaty sú určené pre podlahové kúrenie, kotol, tepelné čerpadlo alebo priamo pre vykurovacie rohože. Pri výbere sa zohľadňuje aj dizajn a farba termostatu, ktorý by mal ladiť s interiérom.

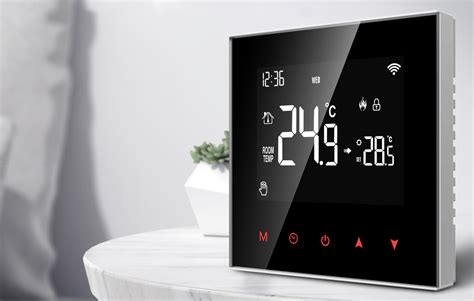

Na trhu sú dostupné klasické káblové termostaty, ako aj moderné SMART termostaty, ktoré sa integrujú do systémov inteligentnej domácnosti a zameriavajú sa na efektivitu, udržateľnosť a komfort.
V súčasnosti sa v modernej architektúre, najmä v rodinných domoch, čoraz častejšie využívajú veľkoplošné nízkoteplotné podlahové sálavé vykurovacie systémy, ktoré patria medzi najprogresívnejšie spôsoby zabezpečenia tepelnej pohody. Pri tomto type vykurovania sa do konštrukcie podlahy zabudujú vykurovacie rúry, ktorými prúdi teplonosná látka. Teplo z podlahy zohriatej na približne 26 - 28 °C sála do okolia. Ideálne je vertikálne rozloženie teplôt po celej ploche miestnosti, keď je teplota vzduchu v oblasti hlavy o 2 - 3 °C nižšia ako pri nohách. Tomuto ideálu sa najviac približuje sálavý spôsob vykurovania, pri ktorom vykurovacia plocha odovzdáva tepelný tok priamo, bez prostredníctva vzduchu.
Tepelným tokom, ktorý vysiela povrch zahriatych tuhých telies (sálavých vykurovacích plôch), sú elektromagnetické vlny v rozsahu infračervenej časti spektra. Pri sálavom vykurovaní je vykurovacou plochou zvyčajne strop, stena alebo podlaha. Vnútorné povrchové teploty stavebných konštrukcií sú vyššie ako teplota vzduchu v interiéri.
Povrchová teplota vykurovacej plochy musí byť nízka (40-50 °C pri stropnom, 55-60 °C pri stenovom a 25-30 °C pri podlahovom vykurovaní), čomu musí zodpovedať aj teplota teplonosnej látky. To má priamy vplyv na spotrebu primárnej energie.
Zabezpečenie tepelnej pohody je pre človeka prioritné z hľadiska fyziologického, hygienického a celkovej spokojnosti. Ideálne podmienky pre zdravé obytné prostredie zahŕňajú teplotu vzduchu v rozmedzí 18-22 °C, minimálne prúdenie vzduchu (nad 0,15 m/s) a relatívnu vlhkosť v intervale 30-60 %. Tieto podmienky bývajú pri podlahovom vykurovaní splnené.
Konštrukčné vyhotovenie sálavých vykurovacích plôch môže byť rôznorodé. Vykurovacia plocha môže byť zabudovaná ako súčasť stavebnej konštrukcie (napr. vykurovacie rúrky zabetónované v potere) alebo ako samostatná, zahrievaná doska upevnená na stavebnú konštrukciu (kovové, keramické alebo sklenené sálavé vykurovacie dosky).
V prípade, že vykurovací had (register) je súčasťou podlahy, hovoríme o podlahovom vykurovaní. Tento systém sa vďaka svojim pozitívnym vlastnostiam čoraz viac používa v bytovej výstavbe, najmä v rodinných domoch.
Podlahové vykurovanie je vhodné do miestností s akýmkoľvek využitím. V miestnostiach s dlhodobým pobytom osôb sa odporúča maximálna teplota vykurovanej podlahy 28-29 °C (obytné a administratívne budovy). Do miestností s krátkodobým pobytom (kúpeľne, chodby) je maximálna odporúčaná teplota 32 °C a v pracovných miestnostiach (kde osoba stojí) 26 °C.

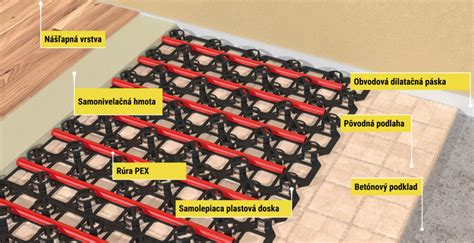

Najčastejšie sa podlahové vykurovanie realizuje "mokrým spôsobom", kde sú vykurovacie rúrky uložené v betónovom potere priamo nad tepelno-zvukovou izoláciou. Betónový poter slúži ako roznášacia vrstva a podklad pod nášľapnú vrstvu. Kvalita poteru (trieda B 20) je kľúčová kvôli tepelnej rozťažnosti a zmrašťovaniu betónu.
Pri inštalácii je dôležité použiť okrajové izolačné pásky po obvode stien, ktoré umožňujú dilatáciu betónovej mazaniny. Pri plochách väčších ako 40 m² a dĺžke nad 8 m je potrebné plochy dilatovať, aby sa predišlo nekontrolovaným trhlinám.
Správna hrúbka tepelnej izolácie pod vykurovacím registrom ovplyvňuje tepelné straty smerom nadol. V prípade potreby je možné použiť viacvrstvové izolačné vrstvy.
Pri výbere podlahovej krytiny je vhodné použiť materiály s malou hrúbkou, ako keramická dlažba či PVC, aby sa maximalizoval prenos tepla. Nábytok umiestnený priamo na vykurovacej podlahe môže znížiť užitočný tepelný výkon o 30-50 %.
Pri podlahovom vykurovaní sa často používa paralelný spôsob tvarovania vykurovacích rúr, ktorý zabezpečuje rovnomerné rozloženie teploty podlahy. Dôležitý je aj návrh tvarovania, ktorý zabezpečí prívod tepla k najochladenejšej stene.
Energeticky úsporná prevádzka podlahového vykurovania je zabezpečená kvalitným návrhom a realizáciou stavebných konštrukcií, ktoré spĺňajú prísne normy. Nižšia teplota vzduchu v interiéri (o 2-3 °C oproti konvekčným systémom) pri podlahovom vykurovaní môže viesť k úspore paliva až o 6-7 % na každý stupeň.
Celková úspora energie pri podlahovom vykurovaní môže dosiahnuť 15-20 %. Rovnomerné šírenie tepla z celej plochy podlahy zabezpečuje ideálne vykurovanie.
Obvyklá teplota povrchu podlahy v obývacej izbe je okolo 24 °C, pričom hygienický limit je maximálne 29 °C. V kúpeľni môže byť povrchová teplota podlahy až 35 °C pre vyšší komfort.
Elektrické podlahové kúrenie sa delí na hlavný vykurovací systém a doplnkové temperovanie. Pri hlavnom systéme sa termokáble zalievajú do betónovej mazaniny, na ktorú je možné položiť ľubovoľnú podlahovú krytinu.
Do obývacích a pracovných priestorov sa zvyčajne inštaluje výkon 100-120 W/m². Pred veľkými zasklenými plochami je vhodné inštalovať okrajové vykurovacie zóny s vyšším výkonom (150-250 W/m²) na kompenzáciu tepelných strát.
Termokábel má po celej dĺžke rovnakú vykurovaciu účinnosť a umožňuje rovnomerné vykurovanie aj tvarovo zložitých podláh.
Existujú aj akčné zostavy, napríklad BVF H-MAT 150W v kombinácii s termostatom BVF 801, ktoré predstavujú ideálne riešenie pre efektívne a komfortné vykurovanie interiérov, pričom zabezpečujú energetickú efektívnosť a znižujú náklady.
