Jednookruhový alebo dvojokruhový plynový kotol je zariadenie, ktoré nám spríjemňuje život v dome či byte. Výrobcovia teraz vyrábajú obrovský sortiment plynových zariadení, ktoré sa líšia výkonom, funkčnosťou a spôsobom inštalácie. Aj tie najdrahšie a najspoľahlivejšie modely však môžu zlyhať. Po analýze možných príčin porúch plynového zariadenia sme dospeli k záveru, že poruchy sa najčastejšie vyskytujú v dôsledku nesprávneho nastavenia tlaku v expanznej nádrži plynového kotla alebo ohrievača vody.
Základná funkcia expanznej nádoby
Pri zahrievaní má voda tendenciu expandovať - so stúpajúcou teplotou sa zväčšuje objem kvapaliny. V okruhu vykurovacieho systému sa začína zvyšovať tlak, čo môže mať deštruktívny vplyv na plynové zariadenia a celistvosť potrubí. Expanzná nádoba (expanzomat) slúži ako prídavný zásobník, do ktorého sa vytlačí prebytočná voda vzniknutá zohriatím. Keď sa kvapalina ochladí a tlak sa stabilizuje, vracia sa potrubím späť do systému.
Expanzná nádrž funguje ako ochranný nárazník, zhasne vodný ráz, ktorý sa neustále tvorí vo vykurovacom systéme v dôsledku častého zapínania a vypínania čerpadla, a tiež eliminuje možnosť vzduchových uzáverov.
Typy expanzných nádob
Existujú dva rôzne typy klapiek: otvorené a uzavreté typy. Líšia sa nielen dizajnom, ale aj spôsobom a miestom inštalácie.
Otvorená expanzná nádrž
V hornom bode vykurovacieho systému je namontovaná nádrž otvoreného typu. Nádoby sú vyrobené z ocele a najčastejšie majú obdĺžnikový alebo valcový tvar. Zvyčajne sú takéto expanzné nádrže inštalované v podkroví. Napriek funkčnosti otvorených expanzných nádrží, ako je kontrola hladiny chladiacej kvapaliny či odstraňovanie vzduchu, sa už v moderných systémoch prakticky nepoužívajú pre svoje veľké rozmery a sklon ku korózii.

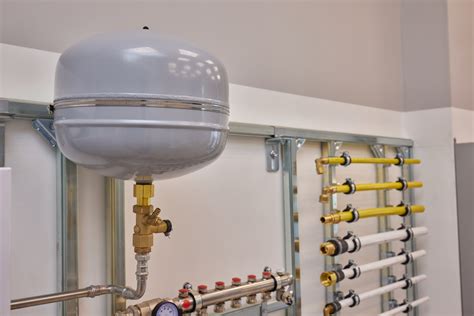

Uzavretá membránová expanzná nádrž
Vo vykurovacích systémoch s uzavretým okruhom sa inštaluje membránová expanzná nádrž, ktorá je optimálne vhodná pre akýkoľvek typ plynového kotla. Expanzomat je hermetická nádoba, ktorá je v strede rozdelená elastickou membránou. Prvá polovica obsahuje prebytočnú vodu a druhá polovica obsahuje bežný vzduch alebo dusík. Uzavreté expanzné nádrže na vykurovanie sú zvyčajne natreté červenou farbou.
Tlak vzduchu a údržba
Tlak vzduchu alebo dusíka v expanznej nádrži závisí od typu zariadenia a konštrukčných prvkov. Normy uvádza výrobca v pase výrobku. Pre normálne fungovanie plynového kotla je potrebné, aby tlak v membránovej nádrži bol o 0,2 atm menší ako v samotnom systéme.
Úroveň tlaku v nádrži by sa mala kontrolovať ročne. Keďže expanzná nádrž nemá armatúru na inštaláciu meracieho zariadenia, využíva sa vsuvka (podobná ako na kolesách automobilov). Na kontrolu a úpravu tlaku vám postačí bežná automobilová pumpa s manometrom alebo automatický kompresor.
| Krok | Úkon |
|---|---|
| 1 | Vypnite kotol a uzavrite ventily oddeľujúce nádrž od systému. |
| 2 | Vypustite vodu z nádrže cez vypúšťaciu armatúru. |
| 3 | Pripojte pumpu k vsuvke a nastavte tlak na požadovanú hodnotu. |
| 4 | Opätovne naplňte systém vodou a odvzdušnite. |
Potreba prídavnej expanznej nádoby
Zabudované kompenzačné nádrže v plynových kotloch majú spravidla objem asi 6-8 litrov, čo postačuje do malého bytu. Ak je vykurovacia plocha veľká, nainštalované podlahové kúrenie alebo je v miestnostiach veľa radiátorov, objem štandardnej vstavanej nádrže bude malý. V tejto situácii sa odporúča nainštalovať prídavnú hydraulickú nádrž, aby sa predišlo častému otváraniu poistného ventilu.
Jak natlakovat expanzní nádobu ? Expanzku.
Odporúča sa vybrať nádrž s kapacitou najmenej 10-12 % z celkového množstva kvapaliny vo vykurovacom systéme. Presný objem môžete vypočítať podľa vzorca: Objem = (V*E)/D, kde V je množstvo vody v systéme, E je koeficient rozťažnosti kvapaliny a D je indikátor účinnosti nádrže.
