Trojcestné ventily sú kľúčové komponenty v systémoch dopravy tekutín, ktoré plnia rôzne funkcie, vrátane vypínania, regulácie, odklonenia, zabránenia spätnému toku, stabilizácie napätia a prepadu. Tieto ventily nachádzajú široké uplatnenie nielen vo vykurovacích systémoch, ale aj v iných priemyselných aplikáciách, kde je potrebná presná kontrola prietoku rôznych médií, ako je voda, vzduch, para, oleje a iné kvapaliny.
Vďaka svojej konštrukcii a funkčnosti umožňujú trojcestné ventily efektívne riadiť smer prietoku a miešanie médií, čo prispieva k optimalizácii prevádzky celého systému, zvyšuje energetickú účinnosť a predlžuje životnosť zariadení.
Čo je trojcestný ventil vo vykurovacom systéme?
Trojcestné ventily vo vykurovacích systémoch slúžia na prípravu teplonosnej látky so zadanými parametrami. Používajú sa na ovládanie systémov podlahového vykurovania, na reguláciu a riadenie vykurovania v rôznych priestoroch jednej budovy, vrátane medziposchodových priestorov, a tiež na vytváranie vykurovacích systémov vo viacerých samostatných budovách.
Tieto zariadenia regulujú tepelné emisie zmenou množstva chladiacej kvapaliny, nie jej teploty. To umožňuje vykurovať miestnosti s rôznou intenzitou bez nutnosti meniť veľkosť radiátorov.
Dizajn trojcestného ventilu
Trojcestný ventil je v podstate kovový T-kus s tromi ramenami, vybavený nastavovacou podložkou na vrchu. V miešacích ventiloch sú dva vstupné otvory a jeden výstupný, zatiaľ čo v deliacich ventiloch sú dva výstupné a jeden vstupný otvor.
Telo ventilu je zvyčajne vyrobené z mosadzných zliatin, liatiny alebo iných materiálov s antikoróznym povlakom, čo zaisťuje jeho odolnosť a dlhú životnosť. Regulačný prvok vo vnútri ventilu, ktorý môže byť vo forme tyče alebo gule, reaguje na zmeny teploty a znižuje prietok kvapaliny z jedného z kanálov.
Guľové ventily často vykazujú vyšší prietok vďaka nižšiemu hydraulickému odporu, ktorý vytvárajú ich regulačné prvky.
Princíp fungovania
Princíp fungovania trojcestného ventilu spočíva v zmiešavaní alebo delení prúdov chladiacej kvapaliny. Cez jeden vstup ventilu je privádzaná ohriata chladiaca kvapalina z kotla, zatiaľ čo cez druhý vstup prichádza ochladená voda z vratného potrubia. Voda sa vo vnútri ventilu zmieša na optimálnu teplotu a následne vychádza z výstupného potrubia.
Vo vnútri ventilu, pod regulačným prvkom, sa nachádza teplotne citlivý senzor (často naplnený kvapalinou alebo plynom). Pri dosiahnutí určitej teploty sa obsah senzora rozpína a pôsobí na ovládač, čím sa spúšťa mechanizmus ventilu.
Trojcestné ventily sa delia na dva základné typy podľa princípu činnosti:
- Miešacie ventily: Znižujú teplotu chladiacej kvapaliny zmiešaním horúcej vody z prívodu s ochladeným prúdom z vratného potrubia. Majú jeden vstup a dva výstupy a používajú sa na reguláciu teploty prietoku, napríklad v systémoch podlahového vykurovania, kde je potrebné znížiť vysokú teplotu vody z kotla.
- Delacie (oddeľovacie) ventily: Bez zmeny teploty rozdeľujú jeden prúd na dva samostatné. Majú jeden vstup a dva výstupy a používajú sa na presmerovanie toku do rôznych okruhov alebo na izoláciu častí systému.
Základná konštrukcia miešacieho trojcestného ventilu je zvyčajne zložitejšia, pretože musí efektívne kombinovať dva rôzne prúdy média na dosiahnutie požadovanej teploty. Delacie ventily majú o niečo jednoduchšiu konštrukciu, ale stále vyžadujú presné riadenie prietoku.
Kam sa inštalujú trojcestné ventily?

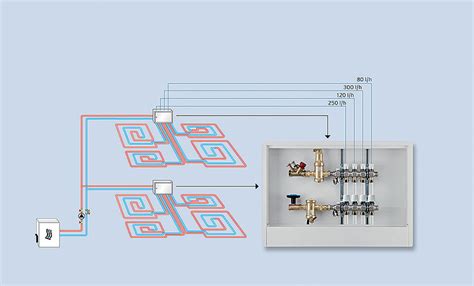

Výber schémy zapojenia trojcestného ventilu závisí od charakteru vykurovacieho systému. Miešacie a delacie ventily sa zvyčajne inštalujú do prívodného potrubia zo zdroja tepla alebo na kolektore, v spojení s obtokom (bypassom).
Vďaka tomuto zapojeniu môže prehriata chladiaca kvapalina cirkulovať v malom okruhu (pri delení) alebo sa miešať s ochladenou vodou. Na rozdelenie prietokov v okruhu sa zariadenie niekedy umiestňuje aj na spätné potrubie.
Vo všetkých prípadoch je ventil namontovaný v páre s obehovým čerpadlom. Obtok slúži ako záložná cesta pre chladiacu kvapalinu, zabezpečuje prevádzku systému v núdzových situáciách a je vyrobený vo forme prepojky medzi prívodným a spätným potrubím.
Klasifikácia podľa metódy riadenia
Ovládanie trojcestného ventilu zabezpečuje pohon, ktorý pohybuje regulačnou tyčou alebo guľou. Pohony môžu byť manuálne, elektromechanické, hydraulické alebo pneumatické.
Podľa princípu riadenia sa trojcestné ventilové pohony delia na:
- Termostatické pohony: Obsahujú tepelne citlivý prvok, ktorý pri zmene teploty zväčšuje svoj objem a aktivuje mechanizmus ventilu. Tieto pohony sú často odnímateľné a používajú sa pre ventily menších priemerov vo vykurovacích systémoch domácností.
- Termostatická hlavica: Je vybavená teplotne citlivým senzorom umiestneným na potrubí a pripojeným k pohonu špeciálnou kapilárnou trubicou. Poskytuje presnejšie nastavenie ako jednoduchý termostatický pohon.
- Elektrický pohon s regulátorom: Senzory merajú teplotu chladiacej kvapaliny a posielajú informácie do regulátora, ktorý následne riadi činnosť ventilu. Tieto systémy umožňujú veľmi presné nastavenie a sú kľúčové pre automatizáciu vykurovacích systémov.
- Servopohon: Zjednodušená verzia elektrického pohonu, kde pohon priamo prijíma signály zo snímača a ovláda regulačný prvok ventilu bez samostatného regulátora.
- Manuálne ovládanie: Najjednoduchší typ pohonu, kde sa nastavenie vykonáva otáčaním uzáveru pripojeného k tyči ventilu.
Kritériá pre výber termostatického miešacieho zariadenia
Pri výbere termostatického miešacieho zariadenia je dôležité zohľadniť niekoľko kľúčových kritérií:
- Počet okruhov: Pre jednoduché vykurovanie malých priestorov postačujú ventily s termostatickou hlavicou. Pre zložité rozvetvené systémy je vhodnejšie použiť miešaciu jednotku s automatickým elektrickým pohonom.
- Priemer: Priemer ventilu by nemal byť menší ako prierez okruhov vykurovacieho zariadenia, aby sa predišlo nadmernému hydraulickému odporu a nesprávnej funkcii.
- Šírka pásma (prietokový koeficient Kvs): Pre optimálnu voľbu je potrebné porovnať hodnotu koeficientu kapacity ventilu s celkovým výkonom vykurovacej konštrukcie.
- Materiál: Mosadz je preferovaným materiálom vďaka vysokej odolnosti proti korózii, pevnosti a dlhej životnosti. Mosadzné ventily sú navyše ľahšie ako liatinové.
Od čoho závisí cena?
Cena trojcestných ventilov závisí od viacerých faktorov, vrátane:
- Typu pohonu: Ventily s vysoko presnými senzormi a programovateľnými tepelnými režimami (napr. s automatickými regulátormi reagujúcimi na dennú dobu) sú drahšie.
- Výrobcu: Produkty renomovaných západných spoločností sú spravidla drahšie ako tie od spoločných podnikov alebo výrobcov z menej nákladných regiónov.
- Materiálu a konštrukcie: Kvalitnejšie materiály a zložitejšia konštrukcia zvyšujú cenu.
- Funkcionality: Pokročilé funkcie, ako je presné riadenie teploty, diaľkové ovládanie alebo integrácia do smart systémoch, zvyšujú cenu.
Je dôležité poznamenať, že investícia do kvalitného a správne zvoleného trojcestného ventilu sa môže vrátiť v podobe zníženia spotreby paliva až o 50 %.

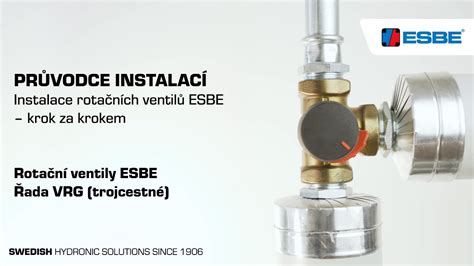

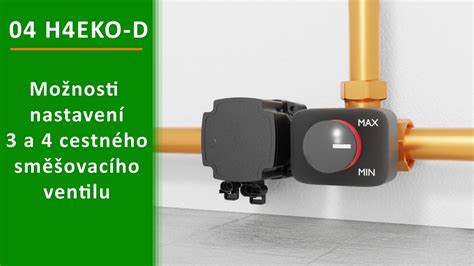

Inštalácia a pripojenie
Zariadenia s akýmkoľvek typom pohonu sa inštalujú podobne. Hlavná ťažkosť nespočíva v samotnom pripojení ventilu k systému, ale v zostavení správnej vykurovacej schémy, určení optimálneho umiestnenia ventilu a výbere vhodného zariadenia. Pre presný výpočet systému sa odporúča zveriť inštaláciu kvalifikovaným odborníkom.
Pokyny na inštaláciu
- Príprava: Vypustite vodu z vykurovacích okruhov, ak boli predtým používané. Pripravte si trojcestný ventil a potrebné inštalačné nástroje.
- Umiestnenie: Ventil sa montuje v smere prietoku, podľa šípok na jeho tele.
- Kontrola: Pred montážou skontrolujte otvory ventilu, či neobsahujú zvyškové častice, úlomky alebo prach.
- Orientácia pohonu: Os termostatickej hlavice by mala byť umiestnená kolmo na os potrubia. Montážna poloha je vo všeobecnosti ľubovoľná, s výnimkou prípadu, keď je pohon umiestnený pod ventilom.
- Pripojovacie prvky: Pre ľahkú demontáž a výmenu sa odporúča použiť špeciálne konektory (s vnútorným alebo vonkajším závitom a tesneniami) alebo "americké" tvarovky.

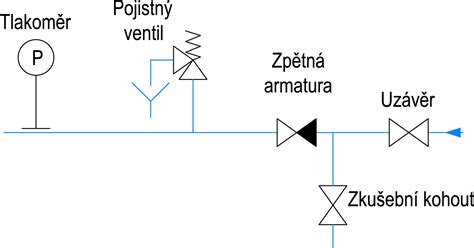

Všeobecné odporúčania
- Trojcestný ventil sa zapája do okruhu pred obehovým čerpadlom.
- Pred ventilom je nevyhnutné nainštalovať hrubý filter na ochranu pred nečistotami.
- Tlakomery by mali byť namontované pred a za ventilom na monitorovanie prevádzkového tlaku.
- Na teleso ventilu by nemalo pôsobiť ťahové zaťaženie, krútenie, kompresia alebo ohyb z prívodu vody.
- Pri nestabilnom tlaku v systéme sa pred ventilom odporúča nainštalovať škrtiace zariadenia.
- Pri inštalácii pohonu by mal byť vždy umiestnený nad ventilom.
- Vždy dodržiavajte odporúčania výrobcu uvedené v technickej dokumentácii.
Ktorým výrobcom sa dá dôverovať?
Na trhu je široký výber trojcestných ventilov od rôznych výrobcov. Medzi renomované značky patria:
- Esbe (Švédsko): Známá pre spoľahlivosť a odolnosť svojich produktov.
- Danfoss (Dánsko): Ponúka vysoko presné automatické ventily.
- Honeywell (USA): Charakteristické jednoduchým dizajnom a ľahkou inštaláciou.
- Valtec: Poskytuje kombináciu prijateľnej ceny a kvality.
- Navien (Kórea): Výrobca kvalitných produktov.
Pri nákupe je dôležité uprednostňovať modely so zárukou a kompletnou technickou dokumentáciou.
