Moderné vykurovacie systémy si vyžadujú precízne riadenie teploty a prietoku, čo je kľúčové pre efektívny a ekonomický chod celej inštalácie. Trojcestné ventily ESBE predstavujú jedno z najspoľahlivejších riešení na trhu, ktoré dokáže zabezpečiť optimálne rozdelenie tepelného média v rôznych aplikáciách. Pochopenie princípov fungovania týchto zariadení nie je len technickou záležitosťou - je to praktická zručnosť, ktorá môže výrazne ovplyvniť efektívnosť vášho systému. Trojcestné ventily ESBE ponúkajú široké spektrum možností od jednoduchých manuálnych riešení až po sofistikované motorové pohony s presnou reguláciou. Nasledujúci obsah vám poskytne komplexný pohľad na problematiku trojcestných ventilov ESBE, ich technické parametre, možnosti inštalácie a praktické aplikácie.
Princíp fungovania a typy trojcestných ventilov
Trojcestný ventil predstavuje hydraulický prvok s tromi prípojkami, ktorý umožňuje reguláciu prietoku tepelného média medzi rôznymi okruhmi systému. ESBE ventily využívajú dva hlavné typy konštrukcie: miešacie a rozdeľovacie. Miešacie ventily spájajú dva vstupné prúdy s rôznou teplotou do jedného výstupného prúdu s požadovanou teplotou. Rozdeľovacie ventily naopak smerujú jeden vstupný prúd do dvoch rôznych výstupov.
Kľúčovým parametrom pri výbere ventilu je jeho Kvs hodnota, ktorá udáva prietok v m³/h pri tlakových stratách 1 bar. Výber správneho trojcestného ventilu ESBE vyžaduje dôkladné poznanie technických parametrov a ich vplyvu na funkčnosť celého systému. Dôležitým aspektom je tiež charakteristika prietoku, ktorá môže byť lineárna alebo rovnopercentná, čo ovplyvňuje spôsob, akým ventil reaguje na zmeny riadiaceho signálu.
Technické parametre a materiálové prevedenie
ESBE ventily sa vyrábajú v rôznych materiálových prevedeniach prispôsobených konkrétnym aplikáciám. Mosadzné ventily sú štandardom pre vykurovacie systémy s teplotami do 110°C. Tesnenia sú zvyčajne vyrobené z EPDM gumy, ktorá zabezpečuje dlhodobú tesnosť aj pri vyšších teplotách.
Pre aplikácie s agresívnejšími médiami alebo vyššími prevádzkovými teplotami sú k dispozícii aj ventily z iných materiálov, napríklad z nehrdzavejúcej ocele. Pri výbere ventilu je dôležité zohľadniť maximálny prevádzkový tlak a teplotu, ako aj chemické vlastnosti média v systéme.
Aplikácie trojcestných ventilov ESBE
Trojcestné ventily ESBE nachádzajú široké uplatnenie v rôznych typoch vykurovacích systémov. V systémoch s kondenzačnými kotlami zabezpečujú optimálnu spätnú teplotu, čo maximalizuje kondenzáciu a efektívnosť kotla. Jednou z najdôležitejších funkcií je ochrana kotla pred tepelnými šokmi a koróziou tým, že udržujú minimálnu povolenú teplotu spiatočky.
Ďalšie bežné aplikácie zahŕňajú:

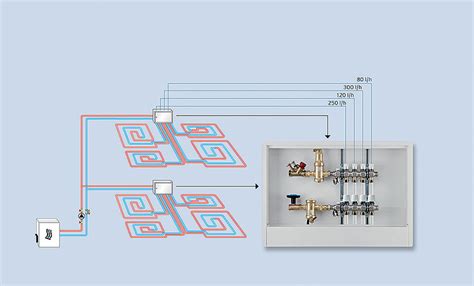

- Reguláciu teploty v systémoch podlahového vykurovania.
- Miešanie teplej a studenej vody v sanitárnych systémoch (aj keď pre tieto aplikácie sa často používajú špecializované termostatické zmiešavacie ventily).
- Riadenie prietoku v solárnych systémoch.
- Zabezpečenie optimálnej prevádzky tepelných čerpadiel.
Inštalácia trojcestného ventilu ESBE
Správna inštalácia trojcestného ventilu ESBE je kľúčová pre jeho dlhodobú funkčnosť a spoľahlivosť. Ventil sa zvyčajne inštaluje v horizontálnej polohe s pohonom smerujúcim nahor. Táto orientácia zabezpečuje optimálne mazanie pohyblivých častí a zároveň umožňuje jednoduchú údržbu.
Postup inštalácie:
- Označenie smerov prietoku: Pred montážou je potrebné presne identifikovať vstup a výstup podľa schémy zapojenia vášho systému. Na potrubí by mali byť vyznačené smery prietoku.
- Mechanická montáž: Ventil sa pripojí k potrubiu pomocou vhodných spojok (napr. závitových alebo prírubových). Je dôležité dbať na správne tesnenie spojov, aby sa predišlo únikom.
- Pripojenie riadiaceho pohonu: Po mechanickej montáži sa pripojí riadiaci pohon (servopohon alebo termostatický pohon).
- Elektrické pripojenie (pri elektrických pohonoch): Elektrické pohony vyžadujú pripojenie napájania a riadiaceho signálu podľa schémy zapojenia výrobcu. Je nevyhnutné dodržiavať pokyny týkajúce sa elektroinštalácie a používať vhodné káble a konektory.
Vždy sa riaďte konkrétnymi pokynmi výrobcu uvedenými v návode na použitie pre váš model ventilu a pohonu.
Nastavenie trojcestného ventilu ESBE
Správne nastavenie trojcestného ventilu ESBE je rozhodujúce pre optimálnu funkciu celého systému. Metóda nastavenia závisí od typu použitého pohonu:
Termostatické pohony
Pri termostatických pohonoch sa požadovaná teplota nastavuje priamo na termostate ventilu. Otočné koliesko na termostate slúži na nastavenie cieľovej teploty. V prípade manuálneho režimu, kedy sa koliesko povytiahne a otočí, sa ventil nastaví do pevnej polohy.
Servopohony s regulátorom
Pre dosiahnutie optimálnej funkcie s pokročilými regulátormi je potrebné nastaviť PID parametre regulátora. Začiatočné nastavenie sa odporúča s parametrami P=5, I=120s, D=0, s následným jemným dolaďovaním podľa správania systému. Príliš vysoká hodnota P môže spôsobiť kmitanie systému, zatiaľ čo príliš nízka hodnota P vedie k pomalej reakcii.
V niektorých prípadoch, ako je naznačené v diskusných fórach, môže byť potrebné špecifické nastavenie pre riadenie ventilu na základe dvoch požiadaviek, napríklad udržiavanie minimálnej vstupnej teploty a zároveň obmedzenie maximálnej výstupnej teploty.
ARA manual and automatic operation
Údržba a riešenie problémov
Pravidelná údržba trojcestných ventilov ESBE zabezpečuje ich dlhodobú spoľahlivosť a optimálnu funkciu. Raz ročne sa odporúča demontáž a vyčistenie vnútorných častí ventilu, výmena tesnení a kontrola opotrebenia regulačných elementov.
Bežné problémy a ich príčiny:
- Netesnosť ventilu: Môže byť spôsobená opotrebovanými tesneniami alebo nečistotami na tesniacich plochách.
- Nesprávna regulácia: Príčinou môže byť chybné nastavenie parametrov, poškodený teplotný senzor alebo mechanické poškodenie pohonu.
- Hlučná prevádzka: Môže signalizovať kavitáciu v dôsledku príliš vysokej rýchlosti prúdenia alebo nedostatočného tlaku v systéme.
Základná vizuálna kontrola ventilu sa odporúča každé 3 mesiace.
Pokročilé aplikácie a integrácia
Moderné vykurovacie systémy využívajú trojcestné ventily ESBE v komplexných regulačných schémach s viacerými regulačnými okruhmi. V inteligentných budovách sa ventily integrujú do systémov budovej automatizácie prostredníctvom komunikačných protokolov ako BACnet, Modbus alebo KNX.
Pri kombinovaní s obnoviteľnými zdrojmi energie, ako sú tepelné čerpadlá, majú trojcestné ventily ESBE kľúčovú úlohu pri optimalizácii využitia dostupnej energie. Zabezpečujú optimálnu teplotu chladiva vstupujúceho do výparníka, čím maximalizujú efektívnosť celého systému.
Výber optimálneho ventilu ESBE
Výber optimálneho trojcestného ventilu ESBE vyžaduje analýzu niekoľkých kľúčových faktorov:
- Teplotné podmienky prevádzky: Ovplyvňujú výber materiálu tela ventilu a typu tesnení.
- Požadovaný prietok a tlakové straty: Určujú potrebnú Kvs hodnotu.
- Typ aplikácie: Miešací alebo rozdeľovací režim, špecifické požiadavky systému.
- Typ pohonu: Manuálny, termostatický alebo elektrický servopohon.
Pri výbere ventilu je potrebné zohľadniť nielen počiatočnú investíciu, ale aj prevádzkové náklady a životnosť zariadenia. Energetické úspory dosiahnuté správne zvoleným a nastaveným ventilom môžu návratnosť investície skrátiť na 2-3 roky.
Budúcnosť trojcestných ventilov
Vývoj trojcestných ventilov ESBE smeruje k ešte väčšej presnosti riadenia a integrácii s digitálnymi technológiami. Pokročilé materiály a povrchové úpravy predlžujú životnosť ventilov a znižujú náklady na údržbu. Integrácia s umelou inteligenciou umožňuje samoučiace sa systémy, ktoré sa prispôsobujú meniacim sa podmienkam a optimalizujú svoju prevádzku bez zásahu obsluhy.
Ventily ESBE sa vyznačujú vysokou kvalitou materiálov, presným riadením a dlhou životnosťou.
