Elektrický kotol Protherm Raja/Ray: Podrobný Prehľad a Inštalácia

Elektrické kotly Protherm Raja (označované aj ako Protherm Ray) predstavujú moderné riešenie pre vykurovanie domácností a ohrev teplej úžitkovej vody. Tieto závesné elektrické kotly sú navrhnuté tak, aby spĺňali rôznorodé požiadavky na komfort a efektivitu, pričom sú obzvlášť vhodné pre objekty, kde nie je dostupný plyn alebo ako záložný zdroj tepla.

Popis a kľúčové vlastnosti

Závesný elektrický kotol Protherm RAY 12 KE je určený na vykurovanie s možnosťou pripojenia externého zásobníka na ohrev teplej úžitkovej vody (TÚV). Nová rada elektrických kotlov RAY využíva plynulý modulačný rozsah výkonu pre dosiahnutie maximálnej efektivity pri prevádzke vykurovacieho systému.

Plynulá modulácia výkonu a jej výhody

• Vďaka plynulej modulácii, resp. postupnému spínaniu výkonu, nedochádza pri zapínaní elektrokotla k nežiadúcim výkyvom v elektrorozvodnej sieti.
• Umožňuje efektívne využívanie výkonu kotla s cieľom dosiahnuť maximálnu tepelnú pohodu pri čo najnižších nákladoch.
• Hlavnou výhodou je postupné spínanie alebo odpájanie jednotlivých vykurovacích špirál, čo znamená predĺženie životnosti kotla vďaka rovnomernému rozdeleniu spínacích cyklov medzi jednotlivé špirály.
• Výkon kotla a doba prevádzky sa prispôsobuje aktuálnej potrebe tepla vykurovaného objektu na základe snímania vnútornej teploty.
• Kotol dokáže regulovať svoj výkon od 1 kW až po 28 kW, a to po jednom stupni.

Komunikačné rozhranie a regulácia

Všetky závesné elektrické kotly RAY sú vybavené eBus komunikačným rozhraním, čo umožňuje širokú variabilitu pri pripojení rôznych druhov regulácie. Elektrokotle RAY sú v základnom prevedení vybavené integrovanou ekvitermickou reguláciou a množstvom bezpečnostných prvkov a funkcií. Je možné ich bez obáv pripojiť do vykurovacieho systému ako hlavný zdroj vykurovania alebo ako záložný zdroj pre kotle na pevné palivá, prípadne pre tepelné čerpadlá.

Vlastnosti a výbava

Medzi kľúčové vlastnosti a základné vybavenie kotla Protherm Raja/Ray patria:

• Závesné prevedenie s jednoduchou a nenáročnou montážou.
• Výkon od 2 kW do 12 kW (pre model RAY 12 KE), so širokým rozsahom výkonových rád od 6,0 kW až do 28,0 kW.
• Nízka hmotnosť - iba 24 kg.
• Intuitívne ovládateľný LED displej pre zobrazenie aktuálnych a nastavených prevádzkových veličín.
• Integrované vysokoúčinné obehové čerpadlo s nízkou spotrebou elektrickej energie a reguláciou otáčok.
• Zabudovaná expanzná nádoba s objemom 8 litrov.

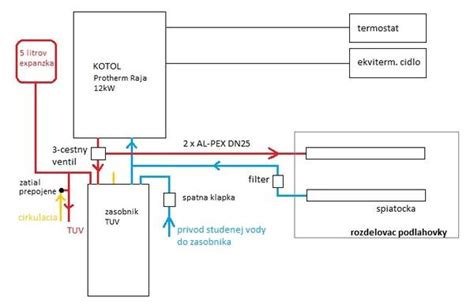

• Možnosť pripojenia externého zásobníka na ohrev TÚV pomocou trojcestného prepínacieho ventilu a snímača teploty vody NTC (nie je integrovaný v kotli, nutné dokúpiť ako príslušenstvo).
• Priestorovo úsporný vďaka minimálnym rozmerom.
• Mimoriadne nízka hlučnosť vďaka kvalitnej izolácii umožňuje inštalovať kotol aj v obytných priestoroch.
• Možnosť zapojenia viacerých elektrokotlov do kaskády.
• Ovládanie kotla prostredníctvom signálu HDO.
• Krytie IP 40.
• Elegantný a moderný dizajn.
• Vyrobený v Európskej únii.

Bezpečnostné prvky a ochrana

Elektrické kotly Protherm Raja/Ray sú vybavené množstvom bezpečnostných prvkov pre spoľahlivú a bezpečnú prevádzku:

• Protimrazová ochrana: Funkcia zapne čerpadlo vykurovania pri poklese teploty vykurovacej vody pod +5 °C. Je aktívna iba pri zabezpečení stáleho chodu čerpadla, t. j. pri pripojení na elektrickú sieť.
• Ochrana proti zablokovaniu: Kotol disponuje ochranou čerpadla proti zatuhnutiu pri dlhšej odstávke.
• Bezpečnostná tepelná poistka proti prehriatiu: Chráni kotol a jeho komponenty pred prekročením maximálnej nastavenej teploty. V prípade aktivovania ochrany sa kotol prepne do poruchového stavu.
• Poistný bezpečnostný ventil: Chráni kotol pred prekročením tlaku vo vykurovacom okruhu (max. prevádzkový tlak 3 bar).
• Automatický odvzdušňovací ventil: Pre dokonalé odvzdušnenie vykurovacieho okruhu kotla.
• Automatické zaznamenávanie neštandardných prevádzkových stavov.
• Ochrana proti preťaženiu siete: Pri známke preťaženia automaticky zníži výkon a zabráni tak výpadku.

Technické parametre a pripojenie

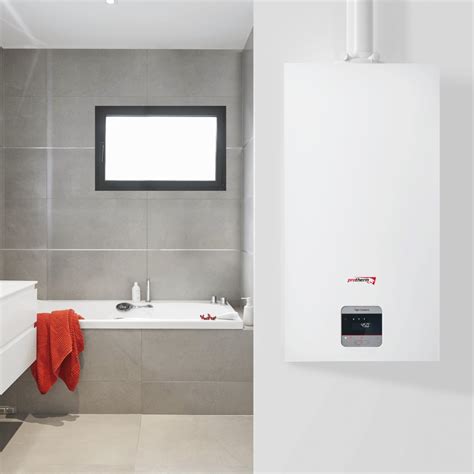

Kompaktné rozmery a mimoriadne tichá prevádzka umožňujú montáž závesného elektrického kotla Protherm RAY aj v obytných priestoroch. Je ideálnou voľbou pri modernizácii rôznych objektov, kde nie je dostupný plyn, alebo sa zvykne využívať ako záložný zdroj k hlavnému zdroju tepla.

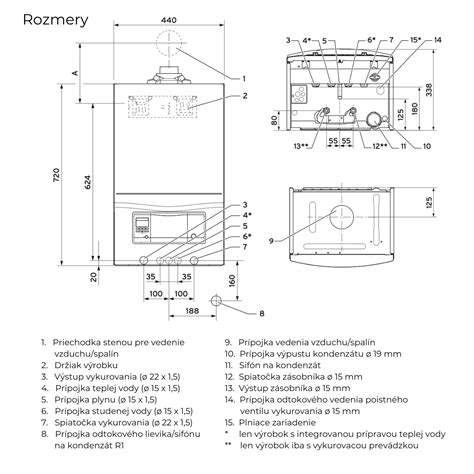

Rozmery

Kotol Protherm RAY sa vyznačuje praktickými rozmermi, ktoré umožňujú inštaláciu aj v stiesnených priestoroch:

• Výška kotla: 740 mm
• Šírka kotla: 410 mm
• Hĺbka kotla: 310 mm
• Hmotnosť bez vody: 24 kg

Pripojovacie závity na napojenie médií

• Prívod kúrenia: vonkajší závit G3/4“
• Spiatočka kúrenia: vonkajší závit G3/4“

Prívod elektriny a istenie (pre RAY 12 KE)

• Trojfázové pripojenie: 3 x 400V / 230V AC
• Minimálny prierez prívodného kábla: 5 x 2,5 mm²
• Požadovaný istič pre kotol: 20 A

Možnosti regulácie a úspory

Pre dosiahnutie maximálnych úspor pri prevádzke kotla je kľúčové zvoliť správny spôsob regulácie. Elektrické kotly Protherm RAY/Raja sú kompatibilné s rôznymi typmi regulátorov:

• Pre radiátorové ústredné kúrenie: Vhodné sú regulátory, ktoré snímajú priestorovú teplotu. K dispozícii sú káblové izbové regulátory (napr. manuálny Thermolink Select, nastaviteľné Thermolink P alebo MiSet s týždňovým programom). V prípade, že nie je možné káblové prepojenie, sú vhodné bezdrôtové programovateľné digitálne termostaty (Thermolink RC alebo MiSet R).
• Pre podlahové/stenové kúrenie (nízkoteplotné systémy): Ideálne sú ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Elektrokotle Protherm RAY majú integrovanú základnú ekvitermickú reguláciu, ktorú je možné aktivovať dokúpením a pripojením snímača vonkajšej teploty. Pre riadenie jedného vykurovacieho okruhu (napr. podlahové kúrenie) a ohrevu TÚV sa odporúča ekvitermický regulátor Thermolink P alebo systémový ekvitermický eBus regulátor MiPro.
• Ovládanie na diaľku (smart regulácia): Pre ovládanie elektrokotla na diaľku pomocou aplikácie v smartfóne sa odporúča použiť smart regulátor MiGo. Ten dokáže prostredníctvom integrovaného eBus rozhrania a WiFi pripojenia komunikovať s kotlom odkiaľkoľvek s prístupom na internet.
• Zložitejšie systémy: Pri kombinácii podlahového a radiátorového ústredného kúrenia alebo iných zložitých systémoch sa odporúča konzultácia s projektantom kúrenia alebo odborným predajcom.

Jednoduchým pripojením snímača vonkajšej teploty k elektrokotlu získame plnohodnotnú reguláciu, ktorá umožní efektívne riadenie vykurovania a pomôže tak dosiahnuť nezanedbateľné úspory energie.

Použitie elektrokotla Protherm Raja/Ray

Elektrický kotol Protherm Raja/Ray je všestranný a možno ho použiť v širokej škále aplikácií:

• Priestorovo úsporný elektrický kotol pre vykurovanie domácností alebo administratívnych priestorov.
• Kompaktný elektrokotol na vykurovanie rodinných domov, bytov a rekreačných objektov.
• Elektrický kotol vhodný aj pre podlahové kúrenie.
• Závesný elektrokotol na vykurovanie obchodných a výrobných prevádzok.
• Elektrokotol s možnosťou pripojenia externého zásobníka pre ohrev teplej vody, ideálny aj pre vykurovanie priemyselných objektov.
• Slúži ako priamy zdroj tepla, alebo ako súčasť akumulačného či zmiešaného systému.

Dôležité bezpečnostné upozornenia pre montáž a prevádzku

Pre správnu a bezpečnú prevádzku elektrického kotla Protherm Raja/Ray je nevyhnutné dodržiavať nasledujúce pokyny:

• Montáž, uvedenie do prevádzky a údržbu elektrického kotla musí vykonať oprávnená osoba s príslušnou kvalifikáciou, vyškolená a registrovaná výrobcom. Táto osoba je zároveň zodpovedná za dodržanie platných predpisov, pravidiel a smerníc.
• Pri neodbornom použití alebo pri použití v rozpore s určením môže vzniknúť nebezpečenstvo ohrozenia zdravia alebo života používateľa alebo tretích osôb, prípadne vecné škody.
• Pri používaní elektrického kotla je potrebné dodržiavať všetky pokyny uvedené v návode na montáž a obsluhu.
• Návod na montáž a obsluhu sú súčasťou produktu a musia byť uchovávané až do ukončenia prevádzky elektrokotla.
• Prestavby, úpravy a iné zmeny výrobku nie sú prípustné z bezpečnostných dôvodov.
• Opravy a údržbu elektrického kotla smú vykonávať iba oprávnené organizácie určené výrobcom.
• Výrobca neručí za škody vzniknuté nenáležitým, resp. neprimeraným zaobchádzaním s výrobkom.
• Výrobca nezodpovedá za škody spôsobené použitím neoriginálnych náhradných dielov.
• V prípade nedodržiavania pokynov v návode na montáž a obsluhu zanikajú všetky nároky vyplývajúce zo záruky poskytovanej výrobcom.

O spoločnosti Protherm

Protherm je tradičná slovenská spoločnosť, ktorá sa zaoberá výrobou a distribúciou tepelných zdrojov a kotlov pre vykurovanie. Bola založená v 90. rokoch a stala sa jedným z popredných výrobcov v tejto oblasti na Slovensku. V roku 2004 sa značka Protherm úspešne začlenila do koncernu Vaillant Group, čím získala možnosť exportovať svoje výrobky do množstva nových krajín.

Protherm Production, ako súčasť Vaillant Group, sa zameriava na výrobu širokého sortimentu vykurovacej techniky, vrátane elektrokotlov, pre trhy v Európe, Ázii a Afrike. Výroba v závode v Skalici, ktorý je jedným z najmodernejších v Európe, začala v roku 2000 a v súčasnosti produkuje viac ako 710 000 kusov produktov ročne. Spoločnosť investuje do špičkového vývojového centra, ktoré sa aktívne podieľa na inováciách existujúcich kotlov a vývoji nových, výkonnejších modulov, vrátane elektrokotlov, s cieľom optimalizácie dizajnu, zvýšenia kvality a zníženia ceny.
