Rozdeľovač pre podlahové kúrenie: Princíp fungovania a zapojenie

Podlahové kúrenie predstavuje moderný a komfortný spôsob vykurovania, ktorý si získava čoraz väčšiu obľubu. Kľúčovým komponentom každého systému podlahového kúrenia je rozdeľovač, ktorý zabezpečuje správnu funkciu a distribúciu vykurovacieho média do jednotlivých vykurovacích okruhov.

Čo je rozdeľovač podlahového kúrenia?

Rozdeľovač podlahového kúrenia, nazývaný aj ako nosník alebo zberateľ, slúži na kontrolu a distribúciu vykurovacieho média (najčastejšie vody) do jednotlivých slučiek alebo sekcií systému podlahového vykurovania. V podstate ide o centrálny bod, z ktorého sa teplá voda rozvádza do všetkých okruhov podlahy a zároveň sa zbera späť do kotla alebo zdroja tepla.

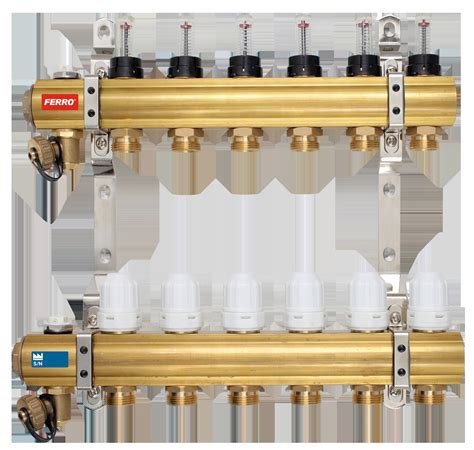

Existujú rôzne typy rozdeľovačov, ktoré sa líšia materiálom, počtom výstupov, priemerom a špecifickými funkciami. Na trhu nájdete mosadzné rozdeľovače, ktoré sú známe svojou odolnosťou voči korózii a mechanickému opotrebeniu, a rozdeľovače z nehrdzavejúcej ocele, ktoré taktiež vykazujú vysokú odolnosť voči korózii.

Rozdeľovače podlahového kúrenia sa vyrábajú v rôznych veľkostiach, pričom najčastejšie sa stretávame s priemermi 3/4", 1", 5/4", 3/2" alebo dokonca 2". Veľkosť nosníka rozdeľovača má vplyv na prietok vykurovacieho média a celkovú výkonnosť systému podlahového vykurovania. Väčšie priemery sa zvyčajne používajú v priemyselných alebo rozsiahlych budovách.

Princíp fungovania rozdeľovača

Základným princípom fungovania rozdeľovača je distribúcia vykurovacieho média z jedného prívodu do viacerých výstupov, ktoré sú napojené na jednotlivé vykurovacie okruhy podlahy. Každý okruh podlahového kúrenia je napojený na jeden výstup rozdeľovača.

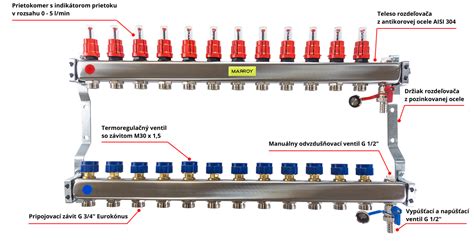

Moderné rozdeľovače sú často vybavené:

• Regulačnými prietokomermi: Umožňujú presné nastavenie a kontrolu prietoku vody v každom okruhu. Zabezpečujú tak rovnomerné rozloženie tepla po celej ploche podlahy a umožňujú nastaviť požadovanú teplotu v jednotlivých miestnostiach. Prietokomery sú často vyrobené na základe švajčiarskej technológie, ktorá zaručuje presnosť a zabraňuje zanášaniu.
• Termostatickými ventilmi: Slúžia na reguláciu teploty v jednotlivých okruhoch. V spojení s elektrotermickými hlavicami umožňujú automatickú reguláciu prietoku a tým aj teploty v každom okruhu, čo prispieva k úsporám energie a zvýšeniu komfortu. Pripojenie ventilov býva štandardizované, napríklad M30 x 1,5.
• Automatickými odvzdušňovacími ventilmi: Zabezpečujú automatické odstránenie vzduchu z vykurovacieho systému, čím sa predchádza problémom s cirkuláciou vody a znižuje sa riziko korózie.
• Vypúšťacími ventilmi: Umožňujú jednoduché vypustenie systému pri údržbe alebo inštalácii.
• Teplomermi: Poskytujú informáciu o aktuálnej teplote vykurovacieho média.

Rozdeľovače môžu byť napojené na systém podľa voľby buď vpravo, vľavo alebo striedavo. Napojenie sa realizuje cez guľový ventil s prevlečnou maticou s plochým tesnením. Rozdeľovač/zberač má na pripojenie zvyčajne vonkajší závit 1".

Zapojenie rozdeľovača

Zapojenie rozdeľovača závisí od typu systému. Rozlišujeme:

1. Samostatné podlahové kúrenie

V prípade, že je podlahové kúrenie jediným systémom vykurovania v budove s nízkou tepelnou potrebou, stačí použiť rozdeľovač určený výhradne pre podlahové okruhy. Teplota vykurovacieho média pre tento systém sa pohybuje zvyčajne v rozmedzí 30-35 °C. Je dôležité zabezpečiť, aby zdroj tepla dodával vodu s touto teplotou, alebo použiť zmiešavací ventil na jej zníženie.

2. Kombinovaný systém podlahového a radiátorového kúrenia

Pri kombinácii podlahového kúrenia s radiátormi je situácia zložitejšia, pretože tieto dva systémy vyžadujú odlišné teploty vykurovacieho média. Radiátory zvyčajne pracujú s vyššou teplotou (45-55 °C), zatiaľ čo podlahové kúrenie potrebuje nižšiu (30-35 °C).

Existujú dva hlavné prístupy k zapojeniu:

• Použitie jedného hybridného rozdeľovača: Tieto rozdeľovače sú vybavené dodatočnými ventilmi a regulátormi, ktoré sú zodpovedné za reguláciu prívodu teplej vody do podlahových okruhov a radiátorov. V tomto prípade je dôležité správne dimenzovať rozdeľovač podľa počtu miestností a okruhov.
• Použitie dvoch oddelených rozdeľovačov: Mnohí dodávatelia odporúčajú použiť jeden rozdeľovač špeciálne pre podlahové okruhy a druhý pre radiátorové okruhy. Zdroj tepla sa nastaví na vyššiu teplotu pre radiátory. Pred rozdeľovačom podlahového kúrenia sa potom nainštaluje termostatický zmiešavací ventil, ktorý zníži teplotu vody na požadovaných 30-35 °C pre podlahové vykurovanie. Tento prístup je často považovaný za efektívnejší a jednoduchší na reguláciu.

Príklad zapojenia kompaktnej zmiešavacej zostavy (IVAR.CI 557 KS DUAL):

Táto zostava je navrhnutá pre kombináciu podlahového a radiátorového vykurovania a funguje na princípe primiešavania na reguláciu konštantnej teploty vykurovacej vody. Obsahuje rozdeľovač s regulačnými prietokomermi, zberač s uzatváracími ventilmi, termostatický ventil s hlavicou a ponorným čidlom, regulačné šróbenie, obehové čerpadlo a ďalšie potrebné armatúry. Pripojovací závit je vnútorný 3/4". Odporúčaný teplotný spád pre radiátorovú časť je +75 °C/+65 °C.

Dôležité upozornenia pri inštalácii:

• Pred sprevádzkovaním systému je nevyhnutné dôkladne vypláchnuť celý systém podľa návodu výrobcu, najmä pri kombinácii podlahového a radiátorového vykurovania.
• Odporúča sa ošetrenie vykurovacieho systému prípravkom GEL.LONG LIFE 100.
• Predajca nenesie zodpovednosť za funkčné závady spôsobené nečistotami v systéme.
• Vypínanie obehového čerpadla nie je súčasťou rozdeľovača a je potrebné ho riešiť nadradenou reguláciou alebo ovládacím termostatom.
• Pri pripájaní vykurovacích rúrok je potrebné objednať zverný adaptér 3/4“ podľa daného priemeru rúrky zvlášť.
• Zostava nie je vhodná pre inštaláciu v kombinácii s nízkoteplotnými zdrojmi tepla, ako sú tepelné čerpadlá a kondenzačné kotly, pokiaľ nie je špecificky určená.

Výber správneho rozdeľovača

Pri výbere rozdeľovača je potrebné zohľadniť niekoľko faktorov:

• Typ vykurovacieho systému: Či ide o samostatné podlahové kúrenie, alebo kombinovaný systém s radiátormi.
• Tepelná potreba budovy: V závislosti od izolácie a veľkosti budovy.
• Počet vykurovacích okruhov: Rozdeľovač musí mať dostatočný počet výstupov.
• Priemer potrubia: Pre pripojenie vykurovacích rúrok.
• Materiál a kvalita: Odolnosť voči korózii a mechanickému poškodeniu.
• Doplnkové funkcie: Prietokomery, termostatické ventily a pod.

V prípade akýchkoľvek nejasností pri výbere je vždy vhodné poradiť sa so špecialistom alebo dodávateľom vykurovacích systémov.
