Prehľad termostatov a ich zapojenia

Termostat, odvodený z gréckych slov "thermos" (teplo) a "stasis" (trvanie), je kľúčové technické zariadenie navrhnuté na udržiavanie konštantnej teploty v určitom priestore. Funguje ako riadiaci uzol vykurovacích alebo chladiacich systémov, signalizujúc im zapnutie alebo vypnutie podľa potreby na udržanie ideálnej vnútornej teploty.

Pochopenie zapojenia termostatu, ako aktívneho komunikačného spojenia medzi zariadením a systémom, je nevyhnutné pre presnú prevádzku, energetickú efektívnosť a celkové pohodlie. Tento prehľad zjednodušuje typy, funkcie a najlepšie postupy inštalácie termostatov.

Princíp a základné typy termostatov

Základnou funkciou termostatu je snímanie aktuálnych teplotných podmienok a ich porovnávanie s prednastavenou hodnotou. Keď teplota prekročí alebo klesne pod nastavenú úroveň, termostat automaticky vydá pokyn vykurovacím alebo chladiacim systémom (ako sú pece, klimatizácie alebo tepelné čerpadlá) na úpravu, kým sa nedosiahne požadovaná teplota.

Mechanické termostaty

Najjednoduchšie termostaty sú mechanické. Využívajú priamo rozťažnosť kvapalín a plynov na ovládanie ventilov kúrenia alebo chladenia. Pre reguláciu chladenia automobilových motorov sa často používajú termostaty s voskovou náplňou, ktoré otvárajú alebo privierajú obeh chladiacej kvapaliny. Pri regulácii vykurovacích telies (radiátorov) ústredného kúrenia sa uplatňujú termostaty s kovovým mechom (vlnovcom) naplneným plynom alebo liehom.

Elektromechanické termostaty

Tieto termostaty sa používajú na udržiavanie teploty v zariadeniach, ako je napríklad elektrická žehlička. V žehličke sa nachádza bimetalový kontakt. Keď sa dosiahne nastavená teplota, tento kontakt vypne prívod elektrického prúdu do vykurovacieho telesa. Po poklese teploty sa kontakt opäť zopne.

Elektronické termostaty

Pre citlivejšiu a presnejšiu reguláciu sa používajú elektronické termostaty. Sú ovládané polovodičovými senzormi, ktorých signál sa zosilňuje a spracováva buď analógovo, alebo digitálne. Elektronika následne riadi najčastejšie relé (spínacie/rozpínacie kontakty) pre ovládanie kúrenia alebo chladenia.

Typy teplotných snímačov v elektronických termostatoch

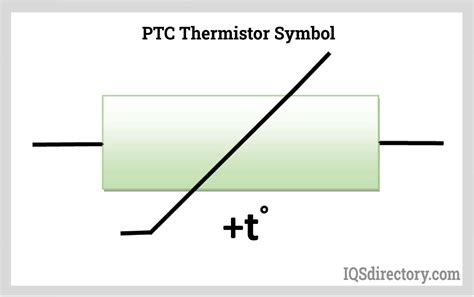

• Odporový snímač (termistor): Jeho odpor sa mení v závislosti od okolitej teploty. Môže mať charakteristiku PTC (pozitívny teplotný koeficient) alebo NTC (negatívny teplotný koeficient).
• Napäťový snímač: Na výstupe analógového snímača je napätie, ktoré sa mení s okolitou teplotou.
• Digitálny snímač: Na výstupe snímača je informácia odovzdávaná v digitálnej forme, pričom číselný údaj sa mení podľa okolitej teploty.

Typy termostatov podľa funkčnosti a ovládania

Na trhu existuje viacero typov termostatov, ktoré sa líšia spôsobom ovládania a pokročilosťou funkcií.

Manuálne termostaty

Tieto termostaty sa vyznačujú nízkou obstarávacou cenou a jednoduchým ovládaním, často pomocou otočného kolieska. Sú ideálne pre používateľov, ktorí preferujú priamočiarosť a nie sú nároční na pokročilé funkcie. Môžu však obsahovať užitočné funkcie ako nočný útlm (zníženie teploty na určitú dobu) alebo nezámrazový režim, ktoré prispievajú k úspore energie.

Programovateľné termostaty

Umožňujú nastaviť teplotu podľa konkrétneho času a dňa v týždni. Je možné ich naprogramovať tak, aby znížili vykurovanie alebo chladenie, keď nie ste doma, a obnovili komfortnú teplotu pred vaším príchodom. Toto plánovanie výrazne prispieva k úspore energie a udržaniu konzistentného komfortu bez nutnosti manuálnych zásahov.

Inteligentné termostaty

Predstavujú najpokročilejší typ termostatov. S podporou Wi-Fi sa pripájajú k mobilným aplikáciám alebo systémom inteligentnej domácnosti. Umožňujú vzdialený prístup, hlasové ovládanie a často aj adaptívne učenie, keď sa automaticky prispôsobujú návykom používateľa. Väčšina inteligentných termostatov vyžaduje C-vodič (spoločný vodič) pre nepretržité napájanie a môže sa integrovať s platformami ako Alexa, Google Home alebo Apple HomeKit pre bezproblémovú automatizáciu.

Základy zapojenia termostatu

Zapojenie termostatu slúži ako komunikačná cesta medzi termostatom a HVAC systémom. Každý vodič plní špecifickú funkciu, či už ide o spustenie kompresora, aktiváciu kúrenia, alebo zapnutie ventilátora.

Nízke napätie vs. sieťové napätie

• Nízkonapäťové (typicky 24V): Používa sa vo väčšine centrálnych HVAC systémov, tepelných čerpadiel, pecí a kotlov. Bežne sa používa 18-gauge pevný medený drôt. Tento typ napájania podporuje programovateľné a inteligentné termostaty.
• Sieťové napätie (120-240V): Používa sa v elektrických lištových ohrievačoch, sálavých systémoch a nástenných ohrievačoch. Vyžaduje hrubšie káble a špecializované termostaty na sieťové napätie.

Komunikujúce vs. nekomunikujúce termostaty

• Nekomunikujúce: Každý vodič plní pevnú úlohu (napr. R, W, Y, G). Sú bežné a široko kompatibilné.
• Komunikujúce: Používajú digitálnu komunikáciu cez menej vodičov a vyžadujú spárovanie s kompatibilnými "komunikujúcimi" HVAC systémami.

Typy a funkcie káblov termostatu

Správne zapojenie termostatu je kľúčové pre spoľahlivú reguláciu teploty a bezpečnú prevádzku systému. Pochopenie typu vodiča, jeho hrúbky a funkcií koncov zaručuje správnu inštaláciu a kompatibilitu s modernými termostatmi.

Štandardné vodiče

• Nízkonapäťové systémy (24V AC): Väčšina rezidenčných a komerčných HVAC systémov používa 18-gauge pevný kábel termostatu (zvyčajne viacvodičový). Pevný drôt zabezpečuje spoľahlivé uchytenie v svorkách a minimalizuje odpor signálu. Bežné konfigurácie zahŕňajú káble 18/3, 18/5 alebo 18/8, kde číslo za lomkou udáva počet vodičov v plášti.
• Sieťové napäťové systémy (120-240V): Používajú sa pre elektrické radiátorové ohrievače, sálavé vykurovanie alebo nástenné ohrievače. Tieto systémy vyžadujú hrubšie vodiče na bezpečné zvládnutie vyšších prúdov a musia spĺňať príslušné elektrické predpisy.

Počet drôtov a ich funkcia

Počet káblov termostatu priamo súvisí so zložitosťou systému a dostupnými funkciami:

• 2-3 vodiče: Pre vykurovacie zariadenia, ako sú pece alebo kotly (zvyčajne R a W, prípadne G pre ventilátor).
• 4-5 vodičov: Štandardné vykurovacie a chladiace systémy, ktoré zahŕňajú ovládanie ventilátora.
• 6-8 vodičov: Používa sa v viacstupňových, dvojpalivových alebo pokročilých systémoch podporujúcich príslušenstvo ako zvlhčovače, odvlhčovače alebo senzory.

Dôležité: Vždy označte vodiče pred odpojením starého termostatu, aby ste mali istotu správneho opätovného pripojenia.

Konfigurácie zapojenia podľa typu systému

Konfigurácie zapojenia sa líšia v závislosti od zložitosti HVAC systému a počtu riadiacich funkcií.

2-vodičové zapojenie (len na vykurovanie)

Používa sa v jednoduchých peciach alebo kotloch (svorky R a W) ako základné nastavenie pre jednostupňové vykurovanie.

Štandardné zapojenie pre vykurovanie a chladenie

Väčšina rezidenčných a komerčných systémov používa viacvodičové pripojenia na ovládanie vykurovacích, chladiacich a ventilátorových komponentov. Bežné svorky zahŕňajú:

• R: Napájanie 24V (typicky z transformátora).
• Rc: Napájanie 24V pre chladenie.
• Rh: Napájanie 24V pre vykurovanie.
• W: Ovládanie vykurovania (pec, kotol).
• Y: Ovládanie chladenia (kompresor).
• G: Ovládanie ventilátora.
• C: Spoločný vodič pre nepretržité napájanie (potrebné pre inteligentné termostaty).

Prepojka R-Rc: Niektoré termostaty používajú prepojku medzi svorkami R a Rc pre systémy s kombinovaným vykurovaním a chladením. Je dôležité postupovať podľa manuálu nového zariadenia, či má prepojka zostať alebo byť odstránená.

Aplikácie zapojenia termostatov

Zapojenie termostatov sa využíva v širokej škále systémov:

• Centrálne HVAC systémy: Spájajú vykurovacie, chladiace a ventilátorové komponenty na udržiavanie stabilnej vnútornej teploty.
• Systémy len na vykurovanie: Používajú sa v peciach, kotloch a podlahových sálavých systémoch.
• Ohrievače vody a elektrické zásobníky: Termostaty regulujú teplotu uskladnenej vody.
• Priemyselné zariadenia: V peciach, inkubátoroch a iných strojoch citlivých na teplotu zabezpečujú presnú kontrolu.
• Chladiace jednotky: V chladičoch, chladiacich miestnostiach a mrazničkách riadia cykly kompresora.
• Zariadenia na kontrolu vlhkosti a vetrania: Riadi zvlhčovače, odvlhčovače a ventilačné ventilátory.
• Systémy vykurovania na sieťové napätie: Podlahové ohrievače a sálavé panely používajú termostaty na sieťové napätie (120-240 V) priamo pripojené na elektrický obvod.

Krok za krokom postup zapojenia termostatu

Správne zapojenie termostatu je nevyhnutné pre spoľahlivú reguláciu teploty a bezpečnú prevádzku systému.

1. Vypnite napájanie ističa: Vždy začnite odpojením napájania HVAC systému pri ističi.
2. Odstráňte starý termostat: Odpojte predný kryt a odskrutkujte stenovú dosku.
3. Dokumentujte aktuálne zapojenie: Pred odpojením čohokoľvek si urobte jasnú fotografiu existujúcich farieb vodičov a označení svoriek.
4. Označte každý vodič: Použite nálepky na označenie každého vodiča podľa jeho označenia na svorke (R, W, Y, G, C a pod.).
5. Upevnite novú stenovú dosku: Zarovnajte dosku na stene a upevnite ju skrutkami.
6. Spojte vodiče: Každý označený vodič vložte do príslušného terminálu a pevne utiahnite skrutky.
7. Pripojte displej termostatu: Hlavné telo termostatu pripevnite na montážnu dosku.
8. Obnovte napájanie a testujte funkcie: Zapnite istič a otestujte kúrenie, chladenie a ventilátor. Overte, či každý systém správne reaguje na príkazy termostatu.

Špeciálne situácie zapojenia

Niektoré systémy HVAC vyžadujú špecifické úvahy pri inštalácii termostatu:

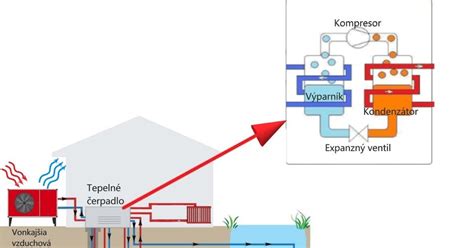

• Tepelné čerpadlá: Používajú vodič O/B na ovládanie reverzného ventilu, ktorý prepína medzi režimom vykurovania a chladenia. Svorka "O" aktivuje ventil na chladenie, zatiaľ čo svorka "B" ho aktivuje na vykurovanie.
• Dvojpalivové systémy: Kombinujú tepelné čerpadlo s plynovým alebo olejovým kotlom ako záložné vykurovanie. Termostat musí správne riadiť prepínanie medzi týmito systémami, často pomocou svoriek Aux (pomocné kúrenie) alebo E (núdzové kúrenie).
• Samostatné Rc a Rh vodiče: Niektoré systémy majú dva transformátory (jeden na vykurovanie Rh, druhý na chladenie Rc). V takom prípade držte vodiče oddelene. Systémy s jedným transformátorom zvyčajne používajú prepojku medzi Rc a Rh.
• Chýbajúci C-vodič (spoločný vodič): Inteligentné termostaty často vyžadujú C-vodič pre nepretržité napájanie. Ak chýba, je možné použiť C-vodičovú adaptérovú sadu, natiahnuť nový kábel alebo zvoliť termostat, ktorý funguje bez C-vodiča (napr. napájaný batériou alebo s využitím technológie "power stealing").
• Viacrýchlostné ventilátory: Pokročilé HVAC systémy s terminálmi G1, G2 alebo G3 podporujú viacero rýchlostí ventilátorov. Termostat musí byť nakonfigurovaný tak, aby zodpovedal týmto stupňom pre efektívny prietok vzduchu.

Riešenie problémov s elektroinštaláciou termostatu

Keď váš HVAC systém nereaguje podľa očakávaní, problém často spočíva v zapojení alebo pripojení terminálu.

• Termostat sa nezapne: Skontrolujte, či sú vodiče R a C správne zapojené a vedú približne 24V AC. Skontrolujte výstup transformátora a poistku systému.
• Žiadne kúrenie ani chladenie: Overte, či sú vodiče W (teplo) alebo Y (chladenie) pevne pripojené a nie sú prerušené.
• Ventilátor beží neustále: Skratovaný G terminál alebo nesprávne nastavenie prepojky môže spôsobiť nepretržité zapnutie ventilátora.
• Tepelné čerpadlo zaseknuté v jednom režime: Znovu skontrolujte zapojenie O/B terminálov, ktoré ovládajú reverzný ventil.
• Krátke cyklovanie (systém sa často zapína a vypína): Hľadajte uvoľnené, rozstrapkané alebo skratované vodiče.

Použitie multimetra: Nastavte multimeter na AC napätie a merajte medzi R a C svorkami. Hodnota okolo 24 voltov potvrdzuje správne napájanie pre nízkonapäťové systémy.

Často kladené otázky (FAQ)

12.1. Ako zistím, ktorý kábel termostatu je C-vodič?

C-vodič, alebo spoločný vodič, poskytuje nepretržitý 24V návrat napájania do termostatu. Zvyčajne je modrý alebo čierny, ale vždy si overte kontrolou na riadiacej doske HVAC, hľadajte terminál označený "C". Ak vaše zariadenie nemá C-vodič, môžete nainštalovať adaptér na C-vodič alebo zvoliť termostat napájaný batériou.

12.2. Môžem nainštalovať inteligentný termostat bez C-vodiča?

Áno, ale závisí to od modelu. Niektoré inteligentné termostaty používajú technológiu na krádež energie alebo sadu adaptéra C-vodiča na odber energie z iných vodičov. Avšak systémy s Wi-Fi alebo viacerými relé zvyčajne fungujú lepšie s vyhradeným C-vodičom.

12.3. Prečo môj termostat po zapojení neukazuje žiadne napájanie?

Prázdny displej zvyčajne znamená žiadny 24V zdroj napájania. Skontrolujte, či je istič zapnutý, poistka transformátora je neporušená a vodič R a C sú pevne pripojené. Uvoľnené alebo zle zapojené svorky môžu prerušiť tok energie.

12.4. Čo sa stane, ak sú káble termostatu zapojené nesprávne?

Nesprávne zapojenie môže spôsobiť skraty, poruchy systému alebo poškodenie. Vždy vypnite napájanie pred predrôtovaním, označte každý vodič a zlaďte svorky presne podľa schémy vášho systému.

12.5. Ako dlho by mali byť káble termostatu odrezané pre správne pripojenie?

Odstráňte približne 1/4 palca (6 mm) izolácie z každého vodiča. Tým sa zabezpečí pevný kontakt bez vystavenia príliš veľkému množstvu medi.
