Tento digitálny termostat je mimoriadne užitočným zariadením, ktoré si našlo ocenenie najmä u chovateľov, ale jeho využitie siaha omnoho ďalej. Môže slúžiť na spínanie a reguláciu procesov ako mrazenie, chladenie alebo ohrievanie vody, v solárnych systémoch a v mnohých ďalších aplikáciách. Príkladov potenciálneho využitia je skutočne veľa.
Pre lepšiu obsluhu a pochopenie tohto termostatu je dôležité poznať jeho hlavné funkcie a možnosti nastavenia. Hoci tento návod neposkytuje detailné inštrukcie na výrobu termostatu z jednotlivých súčiastok, keďže komerčné riešenia sú cenovo dostupné a spoľahlivé, zameriava sa na pochopenie fungovania, nastavenia a aplikácie moderného digitálneho termostatu.
Kľúčové funkcie termostatu
Tento termostat je navrhnutý tak, aby zvládal široké spektrum úloh v oblasti regulácie teploty. Medzi jeho hlavné funkcie patria:
- Prepínanie režimov: Dokáže prepínať medzi módmi pre chladenie a pre zohrievanie, čo ho robí univerzálnym pre rôzne aplikácie.
- Nastaviteľné parametre: Umožňuje nastaviť rôzne teplotné hodnoty, kalibrovať meranie, nastaviť oneskorený nábeh chladenia.
- Alarmové funkcie: Obsahuje alarm, ktorý upozorní, keď teplota presiahne nastavené limity, alebo pri zlyhaní senzora.
- Relé: Termostat obsahuje jedno relé, ktoré funguje ako spínač elektrického obvodu.
- Menu pre konfiguráciu: Funkcie ako chladenie alebo zohrievanie je možné meniť prostredníctvom užívateľského menu.
Technické parametre a rozmery
Pre správnu integráciu do vášho systému je dôležité poznať technické špecifikácie a rozmery zariadenia.
Rozmery termostatu:
- Rozmery prednej časti s displejom: 75 mm x 34.5 mm
- Odporúčaný výrez do panelu: 71 mm x 29 mm
- Celkové vonkajšie rozmery: 75 mm x 34.5 mm x 85 mm
- Dĺžka kábla so senzorom: 1 meter
Poznámka: Termostat je navrhnutý pre jednoduchú zabudovateľnosť do panelu. Pri príprave panelu je potrebné myslieť aj na elektrické pripojenie.
Prevádzkové parametre:
- Teplotný rozsah: -50°C až +110°C (existujú aj verzie s rozsahom -20°C až +100°C)
- Rozlíšenie zobrazenia: 1°C (niektoré verzie zobrazujú v desatinách 0.1°C)
- Presnosť merania: ±0.3°C (v rozsahu -20°C až 70°C)
- Napájanie: 230V striedavé napätie, 50/60Hz
- Spotreba elektrickej energie: Menej ako 3W
- Relé maximálny prúd: 5A alebo 10A pri 240V (pre chladenie aj ohrievanie)

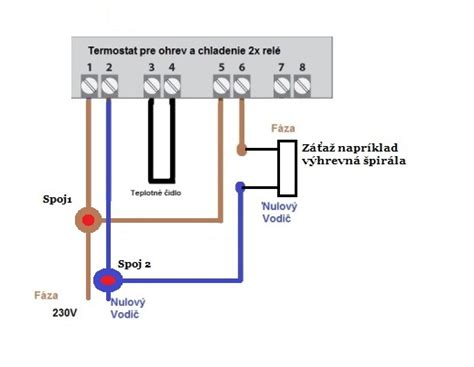

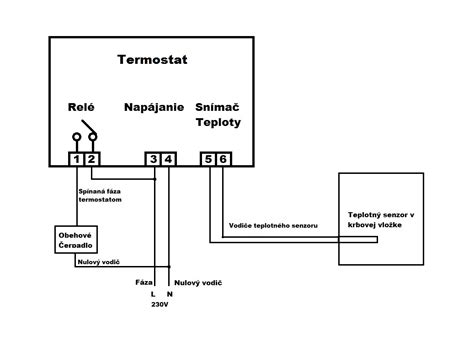

Schéma zapojenia termostatu
Správne zapojenie je kľúčové pre bezproblémovú funkciu termostatu. Typické zapojenie zahŕňa pripojenie externých zariadení a napájania.
Pripojenie k relé a napájaniu:
- Na svorky relé termostatu je možné pripojiť napríklad ohrievaciu špirálu, motor alebo keramický ohrievač.
- Kontakty 1 a 2 sú určené pre pripojenie relé.
- Kontakty 3 a 4 slúžia na pripojenie napájania - fázy a nulového vodiča (230V).
- Kontakty 5 a 6 sú rezervované pre továrenské nastavenia a sú zvyčajne blokované skratovaním tohto obvodu.
- Kontakty 7 a 8 sú určené pre pripojenie teplotného čidla.
Príklad celkového systému: Termostat reguluje napríklad keramický ohrievač. Po dosiahnutí cieľovej teploty vypne relé, čím sa preruší prívod elektrického prúdu do ohrievača. Pri poklese teploty pod nastavenú hodnotu relé opäť zapne a ohrievač začne pracovať.
Príklady práce s termostatom a nastavenia
Termostat ponúka flexibilné možnosti nastavenia pre rôzne scenáre ohrevu a chladenia.
Nastavenie pre ohrievanie (H mód):
Ak nastavíte v móde pre zohrievanie (nastavenie v menu HC na „H“) cieľovú teplotu na 40°C a „C“ (hysteréziu) hodnotu na 10°C, relé sa najprv pri teplote 30°C (cieľová teplota mínus hodnota hysterézie) pripojí. Opätovne sa rozpojí až pri dosiahnutí cieľovej teploty 40°C.
Nastavenie pre chladenie (C mód):
Pre mód chladenia je postup mierne odlišný. V menu HC zvolíte „C“ (cooling). Ak nastavíte cieľovú teplotu na 40°C a hodnotu hysterézie na 10°C, termostat zapne relé pri teplote 50°C (cieľová teplota plus hodnota hysterézie) a vypne ho, keď teplota klesne na 40°C.
Čidlo termostatu:
Teplotné čidlo tohto termostatu je zvyčajne umiestnené v kovovom obale pre lepšiu odolnosť a presnosť merania.
Ovládanie a nastavenie termostatu
Ovládanie termostatu je intuitívne a umožňuje užívateľovi prispôsobiť jeho funkciu individuálnym potrebám.
Základné ovládanie:
- Vypnutie/Zapnutie: Stlačením tlačidla RST na 3 sekundy sa termostat vypne. Opätovným stlačením sa zapne.
- Navigácia v menu: Tlačidlo SET slúži na vstup do menu a potvrdenie voľby. Tlačidlá so šípkami (▲, ▼) sa používajú na pohyb v menu a nastavenie hodnôt.
- Rýchle zmeny: Podržaním tlačidla so šípkou po dobu troch sekúnd sa číslice menia rýchlejšie.
Vstup do nastavení:
Stlačením tlačidla SET na 3 sekundy vstúpite do hlavného menu nastavení termostatu. Pomocou šipiek môžete prechádzať jednotlivými položkami nastavenia. Po výbere požadovanej možnosti opätovne stlačte SET, potom pomocou šipiek nastavte želanú hodnotu a nakoniec stlačte RST pre uloženie zmien.
Indikácia pomocou LED:
Na ľavej strane displeja sa nachádzajú LED diódy:
- WORK LED: Indikuje aktuálny prevádzkový stav - chladenie alebo zohrievanie.
- SET LED: Svieti, keď sa nachádzate v režime nastavovania parametrov termostatu.
Pokročilé funkcie a nastavenia
Okrem základného nastavenia ponúka termostat aj pokročilé funkcie pre optimalizáciu jeho činnosti.
Nastavenie ohrevu a chladenia (HC kód):
Po vstupe do menu (stlačením SET na sekundu) vyberte možnosť „HC“ a potvrďte ju tlačidlom SET. Následne si môžete vybrať medzi režimom „H“ (ohrievanie) alebo „C“ (chladenie) pomocou šipiek.
Funkcia hysterézie (D):
Hysterézia definuje teplotný rozdiel medzi zapnutím a vypnutím relé, čím sa predchádza častému spínaniu. Minimálny interval je 1°C, maximálny 15°C.
- Nastavenie: Vstúpte do menu (SET na 3 sekundy), vyberte možnosť „D“ pomocou šipiek, potvrďte SET a potom nastavte požadovanú hodnotu hysterézie.
Kalibrácia teploty (CA funkcia):
Ak zistíte rozdiel medzi skutočnou teplotou a hodnotou zobrazovanou termostatom, môžete využiť funkciu kalibrácie. Je vhodné vykonať viacero meraní a zaznamenať odchýlku.
- Nastavenie: Vstúpte do nastavení (SET na 3 sekundy), zvoľte funkciu „CA“, potvrďte SET a pomocou šipiek nastavte korekciu (kladnú alebo zápornú hodnotu). Napríklad, ak termostat ukazuje 25°C a realita je 26°C, nastavte CA na +1. Pre 24°C nastavte CA na -1. Táto funkcia je užitočná v prípadoch, kde nie je možné umiestniť čidlo priamo na merané miesto.
Funkcia spomaleného štartu (PT):
V chladiacom móde je možné nastaviť oneskorenie štartu kompresora, čo je odporúčané pre zariadenia s kompresorom, aby sa predišlo jeho preťaženiu.
- Nastavenie: Vstúpte do menu (SET), zvoľte „PT“, potvrďte SET a pomocou šipiek navoľte požadovaný parameter oneskorenia (v jednotkách času, napr. minútach).
Horný a dolný limit (HS a LS limit):
Tieto limity definujú maximálny a minimálny rozsah, v ktorom môže termostat pracovať. Napríklad, nastavenie HS limitu na +15°C a LS limitu na -10°C znamená, že operačný rozsah teploty bude obmedzený na -10°C až +15°C.
Ďalšie typy termostatov a ich využitie
Okrem digitálnych termostatov existuje viacero typov, každý s vlastnými špecifikami a oblasťami použitia.
Mechanické a digitálne termostaty
Mechanické termostaty fungujú na princípe bimetalového spínača a sú spoľahlivé, nevyžadujú napájanie a jednoduché na použitie. Digitálne termostaty, ako ten popísaný vyššie, ponúkajú presnejšie nastavenie, širšie možnosti funkcií a často aj displej s aktuálnymi informáciami.
Programovateľné termostaty
Tieto termostaty umožňujú vytvoriť rôzne teplotné programy pre celý deň alebo týždeň, čo prispieva k značnej úspore energie. Možno nastaviť rôzne teploty pre konkrétne časy alebo dni.
Zónové termostaty
Umožňujú rozdeliť vykurovací systém na jednotlivé zóny, čo znamená možnosť vykurovať len tie miestnosti, ktoré sú práve potrebné. Bezdrôtové verzie eliminujú potrebu kabeláže.
Wi-Fi termostaty
Najmodernejšie termostaty umožňujú ovládanie a monitorovanie vykurovania prostredníctvom internetu pomocou smartfónu, tabletu alebo počítača, odkiaľkoľvek na svete. Niektoré modely môžu ovládať aj ďalšie zariadenia ako garážové brány či zavlažovacie systémy.
Ako zapojiť termostat krok za krokom? Podlahové čidlo, WiFi nastavenie a ovládanie cez mobil 📱
Výhody správneho používania termostatu
Správne nastavený termostat môže optimalizovať prevádzkové náklady na vykurovanie. Každý ušetrený stupeň Celzia môže znamenať približne 6% úsporu nákladov na vykurovanie. Správnym používaním môžete dosiahnuť úspory v desiatkach percent.
Dôležité zásady:
- Pred nastavením termostatu si zistite optimálne teploty pre jednotlivé miestnosti.
- Zohľadnite aktivity v miestnosti - pri namáhavej činnosti sa budete cítiť teplejšie.
- Pri odchode z domu môžete teplotu znížiť o 3-5°C, ale zvážte čas návratu.
- Vyhnite sa prílišnému ochladeniu, nakoľko opätovné vyhriatie si vyžaduje veľa energie.
- Zabezpečte voľný priestor okolo termostatu a radiátorov, aby mohol vzduch voľne cirkulovať.
