Výmenník tepla je zariadenie, v ktorom priebežne dochádza k prenosu tepla z jedného média na druhé. V rámci širokej škály technológií rozlišujeme priame výmenníky, kde sú médiá v kontakte, a nepriame výmenníky, ktoré zabezpečujú prenos tepla cez teplovýmennú plochu bez premiešania médií. Medzi najefektívnejšie zariadenia tohto typu patria doskové výmenníky tepla.
Konštrukcia a princíp fungovania
Doskový výmenník tepla (PHE) je vysokoúčinné zariadenie tvorené súborom tenkých zvlnených kovových dosiek (zvyčajne z nerezovej ocele alebo titánu). Tieto dosky sú naskladané tak, že medzi nimi vznikajú úzke pravouhlé kanály.
- Geometria dosiek: Dosky majú špeciálne vlnité vzory, ktoré vytvárajú kľukaté cesty toku. Komplexná geometria mení smer a rýchlosť tekutiny, čím vznikajú silné turbulencie aj pri nízkych prietokoch, čo zvyšuje koeficient prestupu tepla.
- Tesnenia: U rozoberateľných výmenníkov zabezpečujú tesnenia medzi doskami usmernenie toku médií a zabraňujú ich zmiešaniu alebo úniku do okolia.
- Tepelná výmena: Teplo prechádza cez tenkú stenu dosky z teplejšieho média na chladnejšie. Prirodzené zákony fyziky umožňujú energiu prúdiť v rámci systému, kým nie je dosiahnutý rovnovážny stav.
Typy prúdenia
Účinnosť prenosu tepla závisí od zapojenia:
- Protiprúd: Najpoužívanejšie zapojenie u doskových výmenníkov. Umožňuje kríženie teplôt a dosiahnutie väčšieho priblíženia teplôt na vstupe a výstupe.
- Súprúd: Používa sa v špecifických prípadoch, avšak je menej účinný ako protiprúd.
Rozdelenie podľa konštrukcie
Spájkované doskové výmenníky tepla
Dosky sú spojené vákuovým spájkovaním (meď, nikel alebo nerez). Výhody: Kompaktné rozmery, vysoká odolnosť voči tlakom, nízke nároky na údržbu (žiadne tesnenia). Nevýhody: Nemožnosť čistenia pri upchatí, fixný výkon, riziko korózie spájky v agresívnych médiách.
Rozoberateľné (skrutkované) doskové výmenníky tepla
Dosky sú zovreté v ráme pomocou skrutiek. Výhody: Možnosť meniť počet dosiek (regulácia výkonu), ľahký servis a čistenie, možnosť výmeny materiálov podľa typu média. Nevýhody: Väčšie rozmery, nutnosť pravidelnej výmeny tesnení.
Využitie v priemysle a domácnostiach
Doskové výmenníky tepla majú široké uplatnenie v systémoch vyžadujúcich presnú kontrolu teploty:
| Oblasť | Aplikácia |
|---|---|
| Vykurovanie | Výmenníkové stanice, prepojenie plynových a kondenzačných kotlov |
| Chladenie | Kondenzátory, výparníky, chladenie olejových médií |

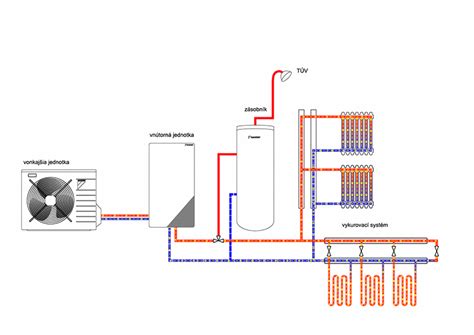

| Obnoviteľné zdroje | Tepelné čerpadlá (oddelenie hydraulických okruhov), solárne systémy |
| Priemysel | Chemické procesy, kogeneračné jednotky, chladenie mladiny pri varení piva |
Údržba a prevádzkové parametre
Pre dlhodobú životnosť je kľúčová pravidelná údržba. Usadeniny na stenách dosiek obmedzujú plochu pre prenos tepla a znižujú účinnosť. Odporúča sa inštalácia vypúšťacích a odvzdušňovacích ventilov, ako aj pravidelné chemické čistenie. Správne navrhnutá izolácia výmenníka navyše výrazne redukuje tepelné straty do okolia.
Pri návrhu výmenníka je nutné zohľadniť tlakovú stratu (Δp), ktorá je nepriamo úmerná veľkosti výmenníka, a hodnotu NTU (termická dĺžka), ktorá definuje náročnosť prenosu tepla. Správne dimenzovanie potrubia a armatúr je nevyhnutné, aby sa predišlo zbytočným tlakovým stratám, ktoré by mohli zaťažiť obehové čerpadlá.
