Kľúčové komponenty a ich funkcie
Zostava Gepard Condens MKV predstavuje komplexné riešenie pre vykurovanie a prípravu teplej vody, ktoré je zložené z kondenzačného kotla, vrstveného zásobníka teplej vody a regulátora.

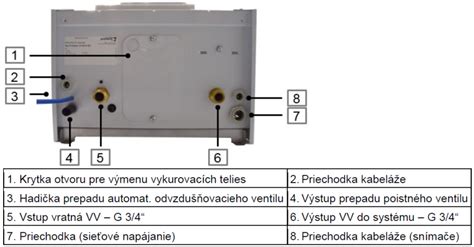

Závesný kondenzačný kotol Gepard Condens 18/25 MKV
Tento plynový kondenzačný kotol je navrhnutý pre vykurovanie a prípravu teplej vody prietokovým spôsobom. Vykurovací výkon kotla sa pohybuje od 5,3 do 19,1 kW pri teplotnom spáde 50/30°C. Pri ohreve teplej vody dosahuje výkon od 5,0 do 25,2 kW. Kotol je vybavený výmenníkom tepla z hliníkovej zliatiny novej konštrukcie, čo zaručuje vysokú spoľahlivosť a dlhú životnosť. Je vhodný na výmenu starších nekondenzačných kotlov s minimálnymi nákladmi na prispôsobenie existujúceho vykurovacieho systému.
Hlavné vlastnosti kotla Gepard Condens 18/25 MKV:
- Výkon pre vykurovanie: 5,3 - 19,1 kW (pri 50/30°C)
- Výkon pre ohrev TV: 5,0 - 25,2 kW
- Menovitý prietok TV pri Δt 30°C: 12,1 l/min
- Kondenzačná technika pre významné úspory plynu
- Možnosť riadenia podľa vonkajšej teploty (ekvitermická regulácia)
- Jednoduché intuitívne ovládanie s podsvieteným displejom a autodiagnostikou
- Malé rozmery a nízka hmotnosť pre flexibilné umiestnenie

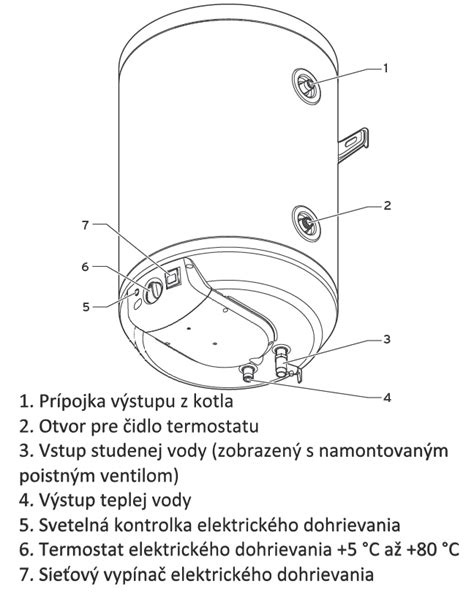

Externý závesný zásobník teplej vody WEL 75 ME
Tento 76-litrový závesný zásobník s vrstveným ohrevom teplej vody (typ shift-load) je navrhnutý na efektívne skladovanie a ohrev teplej vody. Vďaka kvalitnej izolácii z PUR tuhej peny má nízke tepelné straty, čo potvrdzuje energetická trieda "B". Zásobník je chránený proti korózii horčíkovou anódou a obsahuje zabudovanú výhrevnú elektrickú špirálu s výkonom 2 kW ako dodatočný zdroj ohrevu v prípade poruchy kotla.
Špecifikácie zásobníka WEL 75 ME:
- Objem: 82 litrov (čistý objem úžitkovej vody)
- Typ ohrevu: Vrstvený (shift-load) cez doskový výmenník kotla
- Energetická trieda pre prípravu TV: B
- Zabudovaná elektrická špirála: 2 kW
- Ochrana proti korózii: Horčíková anóda
- Rozmery: Výška 815 mm / Priemer 469 mm
- Hmotnosť bez vody: 24 kg
Regulátor Thermolink P
Komunikačný regulátor Thermolink P umožňuje automatickú optimalizáciu vykurovacej krivky a optimálny štart vykurovania. Jeho jednoduché ovládanie s textovým navádzaním na podsvietenom displeji uľahčuje nastavenie požadovaných parametrov. Regulátor umožňuje nastaviť týždenný program pre vykurovanie a ohrev teplej vody, vrátane možnosti nastavenia automatickej ekvitermickej krivky. Je kompatibilný s kotlami radu Protherm (Tiger Condens, Panther Condens, Lev, Panther, Gepard, Gepard Condens a elektrokotol Ray) a komunikuje s nimi prostredníctvom zbernice eBus.
Funkcie regulátora Thermolink P:
- Znižovanie nákladov na vykurovanie vďaka plynulej regulácii kotla (eBus)
- Jednoduché ovládanie s textovým navádzaním
- Nastavenie teploty TV s týždenným programom
- Automatická ekvitermická krivka
- Optimálny štart vykurovania
- Riadenie recirkulačného čerpadla
- Protimrazová ochrana systému
- Zobrazenie aktuálneho času, dňa v týždni a teploty
Princíp fungovania zostavy
Kotol Gepard Condens 18/25 MKV štandardne ohrieva teplú vodu prietokovým spôsobom. V spojení s externým vrstveným zásobníkom WEL 75 ME sa prietokový ohrev využíva na vrstvený spôsob ohrevu vody v zásobníku. Zásobník je umiestnený vedľa kotla a prepojený s ním pomocou dobíjacej sady s čerpadlom teplej vody. Keď teplota v zásobníku klesne o 5 Kelvinov pod nastavenú hodnotu, spustí sa čerpadlo dobíjacej sady. Tým sa vytvorí prietok v okruhu teplej vody kotla, ktorý kotol vyhodnotí ako odber a spustí ohrev pretekajúcej vody cez doskový výmenník. Po dosiahnutí požadovanej teploty v zásobníku sa čerpadlo zastaví, prietok cez výmenník sa preruší a kotol sa vypne alebo prepne do vykurovacieho systému, ak je aktuálne požiadavka na kúrenie.
Výhody zostavy
Pridaním externého vrstveného zásobníka sa výrazne zvyšuje množstvo dodávanej teplej vody. Prietok sa zvýši z bežných 12 l/min na 18,9 l/min (pri Δt 30°C). Zostava je schopná dodať v priebehu 10 minút až 160 litrov vody s teplotou 45°C, ak je zásobník plne nahriaty na 60°C. Opätovné nahriatie zásobníka na maximálnu teplotu trvá približne 15 minút od skončenia odberu teplej vody.
Prednosti a výhody zostavy:
- Vysoká spoľahlivosť a výkonnosť kotla
- Veľký rozsah modulácie výkonu kotla
- Vysoká účinnosť
- Komfortná prípravu teplej vody
- Ľahká obsluha vďaka intuitívnemu ovládaciemu panelu
- Moderná kondenzačná technika pre úsporu energie
- Možnosť riadenia vykurovania pomocou regulátora s eBUS pripojením
Technické parametre
Kondenzačný kotol Gepard Condens 18/25 MKV
| Parameter | Hodnota |
|---|---|
| Energetická trieda pre vykurovanie | A |
| Výkon pri tepl. spáde 80/60°C [kW] | 5,0 - 18,1 |
| Výkon pri tepl. spáde 50/30°C [kW] | 5,3 - 19,1 |
| Palivo | Zemný plyn |
| Účinnosť pri 80/60°C max. výkon [%] | 98,2 |
| Normovaný stupeň využitia pri 40/30°C [%] | 108,5 |
| Nastaviteľný rozsah teploty VV [°C] | 10 - 80 |
| Expanzná nádoba [l] | 8 |
| Max. pracovný tlak [kPa] | 300 |
| Odvod spalín | Turbo |
| Výkon pri ohreve TV [kW] | 5,0 - 25,2 |
| Rozsah napájacieho tlaku TV [MPa] | 0,03 - 1 |
| Nastaviteľný rozsah teploty TV [°C] | 35 - 60 |
| Prietok TV pri Δt 30K [l / min] | 12,1 |
| Prietok TV pri Δt 35K [l / min] | 10,4 |
| Napätie/frekvencia [V / Hz] | 230 / 50 |
| Príkon [W] | 105 |
| Príkon v pohotovostnom režime [W] | 2 |
| Elektrické krytie [IP] | IPX4D |
| Rozmery (šírka/výška/hĺbka) [mm] | 418/740/300 |
| Hmotnosť bez vody [kg] | 31,6 |
Zásobník teplej vody Protherm WEL 75 ME
| Parameter | Hodnota |
|---|---|
| Energetická trieda pre prípravu TV | B |
| Objem úžitkovej vody (l) | 82 |
| Max. prevádzkový tlak (bar) | 8 |
| Max. teplota vody (°C) | 80 |
| Pripojenie úžitkovej vody | G 1/2” |
| Množstvo za 10 min. (l) | 163 |
| Doba prvého nahriatia zásobníka (z 10°C na 60°C) (min) | 16 |
| Výška / Priemer (mm) | 815 / 469 |
| Hmotnosť bez vody (kg) | 24 |
| Elektrické napätie/frekvencia [V/Hz] | 230/50 |
| Elektrický príkon [kW] | 2 |
| Stupeň elektrického krytia | IP21 |
| Max. prev. teplota (°C) | 80 |
