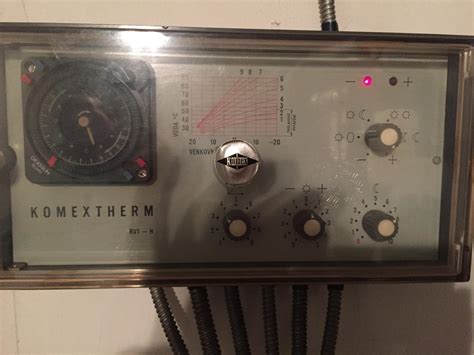

Tento článok sa zaoberá problematikou regulácie vykurovacieho systému s použitím kotla na tuhé palivo v kombinácii s regulátorom Komextherm RVT 052 a štvorcestným ventilom Duomix. Cieľom je dosiahnuť optimálnu prevádzku kotla na tuhé palivo, zabezpečiť jeho ochranu pred podchladením a preplatením, a zároveň efektívne riadiť vykurovací systém.
Problém s reguláciou pri kotle na tuhé palivo
Užívateľ úspešne používal regulátor Komextherm RVT 052 spolu so štvorcestným ventilom Duomix a plynovým kotlom po dobu piatich rokov. Po zakúpení nového kotla na tuhé palivo Viadrus U26 sa vyskytli problémy s integráciou regulácie. Hlavným cieľom bolo využiť funkciu stráženia kotlovej teploty na ochranu kotla pred podchladením a preplatením.
Po zakúpení druhého teplotného čidla TV2 a jeho umiestnení priamo na výstup z kotla, spolu s odstránením pôvodného odporu a predĺžením kábla čidla, sa očakávalo, že regulátor nebude otvárať ventil, kým kotol nedosiahne teplotu 60 °C. Opak bol však pravdou - regulátor otváral ventil aj pri teplote kotla 30 °C, akoby nebral ohľad na kotlovú teplotu. Pri nastavení regulátora na program č. 3 (symbol slniečko) a simulácii preplatenia kotla (teplota okolo 90 °C), regulátor naďalej len otváral ventil, bez akýchkoľvek známok regulácie.
Po odpojení druhého čidla a opätovnom pripojení odporu na svorky 13 a 14 začal regulátor fungovať normálne, avšak bez funkcie stráženia kotlovej teploty. To vytvára riziko preplatenia alebo podchladenia kotla. Pôvodná predstava, že pri chladnutí kotla Komextherm signalizuje úplné uzatvorenie Duomixu a vypnutie čerpadla, sa v tomto prípade neukázala ako funkčná.
"U mna to nejak nefunguje. Viete mi prosim Vás poradiť, ako by to malo správne byť, alebo kde som mohol urobiť chybu?" - pýta sa užívateľ v pôvodnom dotaze.
Možné príčiny a riešenia
V diskusiách sa objavili viaceré možné príčiny problémov:
- Skrat na vodičoch alebo vadné čidlo: Jednou z najpravdepodobnejších príčin môže byť skrat v kabeláži alebo poškodené teplotné čidlo. Odporúča sa zmerať ohmetrom hodnotu čidla a porovnať ju s hodnotami uvedenými v manuáli (pri 20°C by mala byť hodnota okolo 1230 ohm, pri 100°C okolo 340 ohm). Ak je hodnota skratu alebo nižšia, regulátor to interpretuje ako prehriatie kotla a v dôsledku toho otvára ventil.
- Nesprávna verzia regulátora: Existuje viacero verzií regulátora RVT 052. Je dôležité overiť, či je použitá verzia určená pre kotly na tuhé palivá, ktorá obsahuje ochranu kotlového telesa proti nízkoteplotnej korózii a preplateniu.
- Chybné zapojenie: Je potrebné skontrolovať správnosť zapojenia všetkých troch čidiel a ich pripojenie k regulátoru.
Jeden z diskutujúcich navrhol obrátiť sa priamo na výrobcu, prípadne na odborníka na daný typ regulácie.
Úspešná oprava regulátora
Po dlhšej dobe užívateľ oznámil, že sa mu podarilo regulátor opraviť. Kontaktoval pána Vlastimila Vágnera z mesta Louny (Česká republika), ktorý po konzultáciách dospel k záveru, že regulátor potrebuje opravu vstupného dielu. Po zaslaní regulátora na opravu a následnom nastavení funguje bezchybne.
"Chcem sa aj touto cestou pánovi Vagnerovi z Českej republiky poďakovať a popriať mu všetko dobré." - uviedol užívateľ.
Princípy fungovania ekvitermických regulátorov
V kontexte regulácie vykurovacích systémov je dôležité spomenúť princípy fungovania ekvitermických regulátorov, ktoré optimalizujú prevádzku vykurovacej sústavy na základe aktuálnej vonkajšej teploty.
Čo je ekvitermická regulácia?
Ekvitermický regulátor je prvok automatizácie, ktorý zvyšuje tepelný komfort v interiéroch a znižuje náklady na vykurovanie. Jeho hlavnou funkciou je prispôsobiť teplotu vykurovacej vody aktuálnej vonkajšej teplote. Ak vonkajšia teplota klesne, regulátor zvýši teplotu vykurovacej vody, čím zabezpečí stabilnú teplotu v miestnosti. Naopak, pri oteplení zníži výkon vykurovania, aby sa predišlo prekurovaniu.
Ako funguje ekvitermický regulátor?
Ekvitermický regulátor komunikuje so zdrojom lokálneho vykurovania (napr. kotlom) prostredníctvom teplotných senzorov. Vonkajší senzor meria teplotu v exteriéri, zatiaľ čo voliteľné priestorové senzory monitorujú teplotu v interiéri. Riadiaca jednotka softvérovo vyhodnocuje tieto dáta na základe tzv. ekvitermickej krivky, ktorú musí nastaviť odborník. Softvér dokáže vypočítať požadovanú vnútornú teplotu aj bez priameho merania v miestnostiach na základe zadaných dát o budove a jej tepelných stratách.
Výhody a nevýhody ekvitermickej regulácie
Výhody:
- Zvýšený tepelný komfort vďaka stabilnej vnútornej teplote.
- Úspora nákladov na vykurovanie vďaka optimalizácii výkonu.
- Možnosť regulácie ohrevu teplej úžitkovej vody (TUV).
- Univerzálnosť - možnosť použitia s rôznymi typmi vykurovacích systémov (radiátory, podlahové vykurovanie, kotly, tepelné čerpadlá, výmenníky).
- Niektoré modely umožňujú diaľkové ovládanie cez internet.
Nevýhody:
- Nutnosť odbornej inštalácie senzorov a nastavenia ekvitermickej krivky.
- Vyššia počiatočná investícia do regulátora a senzorov.
Výber ekvitermického regulátora
Pri výbere ekvitermického regulátora je potrebné zohľadniť:
- Účel použitia: Pre lokálne alebo diaľkové vykurovanie, prípadne aj pre reguláciu TUV.
- Kompatibilitu: S existujúcim kotlom a vykurovacím systémom.
- Rozsah meraných teplôt: S ohľadom na najnižšiu vonkajšiu teplotu v danej lokalite.
- Možnosť diaľkového ovládania.
Pre návrh optimálnej sady senzorov a nastavenie ekvitermickej krivky sa odporúča konzultácia s odborníkmi.
Oven Temperature Control Thermostat Testing
Typy kotlov a ich charakteristiky
Na trhu existuje viacero typov kotlov, pričom každý má svoje špecifické vlastnosti a využitie:
Plynové kotly
Plynové kotly sú obľúbené pre svoju spoľahlivosť, úspornosť a široký výkonový rozsah. Spaľujú zemný plyn (menej často propán, bután). Zemný plyn, tvorený takmer úplne metánom (CH4), je šetrnejší k životnému prostrediu v porovnaní s inými uhlíkovými palivami.
Klasické plynové kotly
Pracujú s teplotou spalín vyššou ako 120°C a vyžadujú, aby vstupná voda do kotla mala teplotu minimálne 60°C, aby sa predišlo korózii teplovýmennej plochy. Ich účinnosť sa pohybuje okolo 85%.
Nízkoteplotné plynové kotly
Pracujú s teplotou spalín 90-120°C a sú schopné pracovať aj so vstupnou vodou s teplotou 35-40°C. Teplovýmenná plocha je vyrobená z antikorózneho materiálu.
Kondenzačné plynové kotly
Sú najúspornejšie, pričom ich účinnosť môže dosiahnuť až 109% (pri plnom využití odpadového tepla). Pracujú s teplotou spalín približne 40 až 90°C a využívajú nielen výhrevnosť paliva, ale aj kondenzačné teplo vodnej pary obsiahnuté v spalinách. Vykurovacia voda ich ochladzuje pod teplotu rosného bodu (cca 57°C pri zemnom plyne), pri ktorej para kondenzuje a odovzdáva teplo. Majú výmenník tepla z nerezovej ocele alebo zliatiny hliníka a horčíka. Pri spaľovaní 1 m³ zemného plynu vzniká cca 1,6 litra kondenzátu, ktorý je mierne kyslý, ale v bežných domácnostiach ho netreba neutralizovať.
Úspora pri výmene starého kotla za kondenzačný môže dosiahnuť 8-20% spotreby plynu.
Pre nízkoenergetické a pasívne domy, ktoré majú malú potrebu tepla na vykurovanie, ale stále vysokú potrebu teplej vody, musia kondenzačné kotly spĺňať dve hlavné požiadavky: veľký výkonový rozsah a nízky minimálny výkon.
Spalinové systémy kondenzačných kotlov musia odolávať agresívnemu kondenzátu. Odvod spalín je často riešený plastovým potrubím a prívod vzduchu sa realizuje koncentrickým potrubím (vnútorná rúra odvádza spaliny, vonkajšia privádza vzduch).
Elektrické kotly
Nevytvárajú spaliny a nepotrebujú komín. Vyžadujú minimálnu údržbu a ľahko sa regulujú. Majú menšie rozmery, dlhú životnosť a vysokú spoľahlivosť prevádzky. Ich hlavnou nevýhodou sú najvyššie prevádzkové náklady, aj keď prechod na špeciálnu tarifu môže pomôcť.
Elektrické kotly ponúkajú vysokú účinnosť (99,9%) a moderný systém regulácie. Sú obľúbené pre jednoduché a lacné riešenia, s širokým výkonovým rozsahom a nenáročnosťou na priestor.
Výber vhodného kotla
Pri výbere vhodného kotla je potrebné zvážiť niekoľko kľúčových parametrov:
- Typ paliva: Zemný plyn, elektrická energia, propán, tuhé palivo a pod.
- Potrebný výkon: Vypočítaný na základe tepelných strát budovy.
- Priestorové možnosti inštalácie: Stacionárny (na podlahe) alebo závesný (na stenu).
- Spôsob odvodu spalín: Komínová verzia (vyžaduje vyvložkovanie komína) alebo kotol s uzavretou spaľovacou komorou (vyžaduje zostavu oddymenia od výrobcu, často koaxiálne rúrky).
V prípade pochybností je vhodné poradiť sa s odbornou firmou, ktorá bude realizovať zapojenie.
Ohrev teplej úžitkovej vody (TUV)
Kotly môžu zabezpečovať ohrev TUV dvoma spôsobmi:
- Prietokový ohrev: Kotly ohrievajú len také množstvo vody, ktoré sa okamžite využije, čím sa minimalizujú tepelné straty. Zapínajú sa otočením vodovodného kohútika. Sú vhodné skôr do menších domácností s menším odberom TUV. Kotol s prietokovým ohrevom dokáže zabezpečiť prietok cca 12-16 litrov vody dohriatej o 25°C za minútu, čo je dostatočné napríklad na súčasné zásobovanie drezu a sprchy.
- So zásobníkom: Zostava kotla a zásobníka je vhodná pre väčšie domácnosti s vyšším odberom TUV. Zásobník udržuje vodu pri požadovanej teplote (55-60°C) a v prípade poklesu teploty alebo odberu sa voda opätovne dohrieva s malou spotrebou energie. Takéto systémy dokážu súčasne zásobovať viacero odberných miest (drez, sprcha, vaňa).
