Rozumné riadenie radiátorového vykurovania je kľúčom k dosiahnutiu požadovanej tepelnej pohody a úspor energie. Jedným z najjednoduchších spôsobov, ako dosiahnuť tento efekt, je inštalácia elektrických servomotorov na radiátory a následné riadenie ich prevádzky. Aby však celý systém fungoval efektívne, musia byť radiátory v prvom rade funkčné a správne nastavené. Ak sú v dome niektoré radiátory veľmi horúce, zatiaľ čo iné sú vlažné, a dôvodom nie je zavzdušnenie, je to znakom toho, že počiatočné nastavenie nemusí byť správne.
Jednou z dôležitých činností, ktorú by mal vykonávať každý špecialista na inštaláciu vykurovacieho systému, je regulácia prietoku vody v radiátoroch pomocou vhodných nastavení. Regulácia otvoru v termostatickom ventile vyplýva z javu, že voda zvyčajne tečie tam, kde naráža na najmenší odpor, a potom sa vracia do kotla. Dôsledkom nesprávneho prietoku vody v inštalácii môže byť nerovnomerné ohrievanie miestností.
Aby sa tomu zabránilo, je potrebné správne nastaviť termostatický ventil, ktorý ovláda prietok vody do radiátora. V minulosti, najmä v 90. rokoch, sa radiátory regulovali pomocou podložky s malým otvorom umiestnenej medzi ventilom a radiátorom. Toto riešenie spôsobovalo, že voda do daných radiátorov prúdila oveľa pomalšie. Išlo o tzv. statickú hydraulickú reguláciu.
Nastavenia sa v súčasnosti vykonávajú tak, že sa na jednom mieste obmedzuje prúdenie vody, zatiaľ čo na inom sa prúdenie zvyšuje. Počiatočné nastavenie radiátora často zahŕňa otáčanie prstenca, čo obmedzuje maximálne vysunutie piestu. Najmenšie predĺženie piestu zodpovedá najmenšiemu prietoku vody. Po hydraulickom vyregulovaní funguje zatváranie a otváranie ventilu ako predtým, s tým rozdielom, že ventil bude otvorený v závislosti od nastavenia clony.
V praxi hydraulická regulácia prietoku vody v radiátoroch zvyčajne zahŕňa experimentálne zníženie prietoku vody v najteplejších radiátoroch. Hydraulická regulácia je veľmi nápomocná v prípade podhriatia jedného alebo viacerých radiátorov. Kľúčová je však správna regulácia termostatického ventilu.
Moderné systémy regulácie radiátorov
Najväčší manévrovací priestor v oblasti regulácie poskytujú moderné automatické radiátorové regulácie. Vďaka technologickému pokroku sa radiátorové pohony stali pohodlnými a funkčnými zariadeniami. Inovatívne riešenia sú založené na elektronike priamo na ventile a umožňujú centrálne ovládanie prostredníctvom rádiového signálu z centrálnej jednotky.
Ako nastaviť správnu teplotu?
Zariadenia určené na inštaláciu na radiátory sú bezdrôtové elektrické servopohony, ako sú modely STT-869 a GX. Elektrický servopohon je ovládaný systémom, vďaka čomu sa používateľ nemusí starať o konkrétnu hodnotu nastavenia na radiátore. Systém efektívne šetrí energiu a udržiava vysoký tepelný komfort.
Bezdrôtový regulátor radiátorového vykurovania EU-WiFi 8S určuje potrebu vykurovania zóny na základe merania aktuálnej teploty prijatej z termostatu alebo snímača teploty. Zariadenie dokáže spravovať až 8 rôznych zón pomocou:
- 8 snímačov teploty alebo termostatov: c-mini, cl-mini, c-8r, R-8b, R-8b PLUS, R-8s PLUS, R-8pb PLUS, R-8pz PLUS, R-8z, F-8z.
Centrálna jednotka EU-WiFi 8S má zabudovaný internetový modul. Po nakonfigurovaní internetového pripojenia je možné ovládať radiátorový systém cez internet. EU-16S je regulátor radiátorového vykurovania pre 16 zón. Má panel z 2 mm skla, veľký, prehľadný, farebný displej a zabudovaný teplotný senzor. EU-16S WiFi je tiež centrálna jednotka.
EU-WiFi 8S aj EU-16S WiFi sú zariadenia, vďaka ktorým možno radiátorové termostaty ovládať rýchlo a efektívne. V prípade WiFi 8S po inštalácii a kalibrácii radiátorového servopohonu vyberte číslo zóny, do ktorej chcete daný radiátorový servopohon zaregistrovať, a následne zvoľte možnosť: Servopohon/Registrácia. Registračné tlačidlo je potrebné stlačiť do 120 sekúnd od zvolenia možnosti Registrácia.
Činnosť servomotorov je možné naprogramovať v menu oboch centrálnych jednotiek. Aktivácia funkcie SIGMA umožňuje plynulé ovládanie ventilu radiátora. Používateľ si môže nastaviť minimálne a maximálne zatvorenie ventilu - to znamená, že stupeň otvorenia a zatvorenia ventilu nikdy neprekročí dané hodnoty.
Problémy s vykurovaním a ich riešenia
Tepelný diskomfort a častejšie choroby sú následky pobytu v nedostatočne vykúrených, ale aj v prekúrených miestnostiach. Základom je správne regulovať prietok vody v radiátoroch. Ak spozorujeme rozdiely v teplote radiátorov, príčinou môže byť hydraulický odpor.
Počiatočné nastavenie nie je zložité a môžete si ho vykonať aj sami. Skutočné riadenie radiátorového vykurovania začína až vtedy, keď nainštalujeme moderný riadiaci systém. Ovládanie radiátorov cez internet je veľmi jednoduché a pohodlné.
Radiátor nehreje práve vtedy, keď ho najviac potrebujete? Ide o jeden z najčastejších problémov počas vykurovacej sezóny. Príčiny môžu byť nenápadné - od zavzdušnenia až po zlý tlak v systéme. Ak radiátor nehreje alebo je teplý len čiastočne, zvyčajne nejde o chybu samotného telesa, ale o problém v prívode tepla. Najčastejšie sa to objaví na začiatku vykurovacej sezóny či po dlhšej odstávke kúrenia.
Všímajte si drobné signály sústavy - šušťanie, pukanie, studenú hornú časť radiátora alebo naopak úplne vychladnuté teleso. Predtým, než začnete čokoľvek rozoberať, skontrolujte tlak v kotli. Vo väčšine domácností by mal byť medzi 1-2 bar.
Príčinou môže byť aj nesprávne nastavený ventil, zanesené potrubie alebo slabá funkcia čerpadla, ktoré nedokáže prehnať vodu sústavou dostatočne rýchlo. V starších domoch sa navyše často objavuje nedostatočná cirkulácia vody - najmä ak sú radiátory umiestnené na rôznych podlažiach, v prístavbách alebo vo vzdialenejších miestnostiach, kam teplo putuje pomalšie. Svoju rolu môžu zohrávať aj staré rozvody s menším priemerom potrubia či usadeniny, ktoré bránia vode vo voľnom prietoku.
Diagnostika problémov podľa chladu na radiátore
To, v ktorej časti radiátora sa objaví chlad, dokáže prekvapivo rýchlo prezradiť, čo sa v sústave deje. Je to jednoduchý, no mimoriadne účinný spôsob, ako získať prvotnú diagnózu ešte pred akýmkoľvek zásahom či rozoberaním systému.
- Chladná horná časť radiátora: Vzduch sa hromadí v hornej časti a bráni prúdeniu teplej vody.
- Celý radiátor je studený: Skontrolujte ventil a tlak v systéme.
- Praskanie či šušťanie: Často spôsobené usadeninami alebo výkyvmi v prietoku vody.

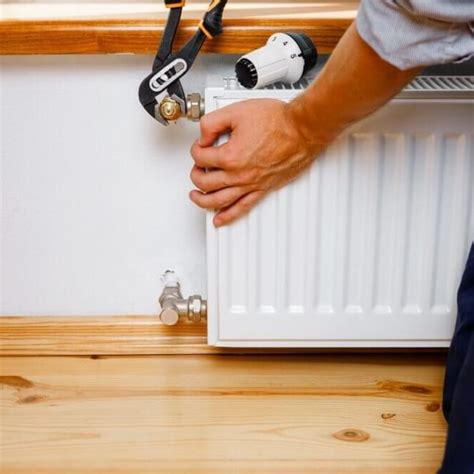

Odvzdušnenie radiátora
Najčastejším dôvodom slabého kúrenia je obyčajné zavzdušnenie. Vzduchové bubliny sa usadia v hornej časti radiátora, kde bránia prietoku teplej vody a narúšajú tak rovnomerné ohrievanie celého telesa. Výsledkom je radiátor, ktorý hreje len napoly, pomaly sa nahrieva alebo ostáva úplne studený aj napriek tomu, že kotol pracuje správne.
Pri samotnom odvzdušnení majte pripravenú nádobu alebo handru, aby ste zachytili vodu a predišli zbytočnému neporiadku. Po opatrnom uvoľnení ventilu budete najskôr počuť syčanie unikajúceho vzduchu, ktoré môže trvať niekoľko sekúnd. Až keď začne prúdiť čistá, súvislá voda bez bublín, môžete ventil opäť pevne zatvoriť. Na záver nezabudnite skontrolovať tlak v systéme - po odvzdušnení často mierne klesne.
Kontrola ventilov a iných komponentov
Ak radiátor po dôkladnom odvzdušnení stále nehreje, príčina bude s veľkou pravdepodobnosťou ukrytá inde v systéme. V prvom rade skontrolujte oba ventily - horný aj spodný ventil. Práve spodný ventil býva často prehliadaný, no ak je privretý alebo nesprávne nastavený, dokáže úplne zastaviť prietok vody, hoci sa radiátor javí ako v poriadku.
Ďalším častým problémom býva prietokové čerpadlo. Ak je zanesené, zablokované alebo pracuje v nesprávnom režime, voda v sústave jednoducho neobieha dostatočne. V starších domoch sa k tomu pridáva aj nános kalu, hrdze a iných nečistôt, ktoré sa počas rokov ukladajú v potrubí.
Predtým, než siahnete po telefóne a privoláte odborníka, oplatí sa prejsť si najčastejšie situácie, ktoré vedú k tomu, že radiátor nehreje tak, ako by mal. Mnohé poruchy majú jednoduché vysvetlenie a ich riešenie je často otázkou niekoľkých minút.
Spodný ventil a jeho funkcia
Ak na radiátore kvapká ventil alebo je spodný ventil uvoľnený, tlak v systéme môže postupne klesať. A keď tlak klesne pod optimálnu úroveň, teplá voda sa jednoducho nedostane do všetkých častí sústavy - výsledkom je radiátor, ktorý sa neohrieva alebo hreje len čiastočne. V takom prípade je vhodné ventil čo najskôr opraviť, dotiahnuť alebo vymeniť poškodené tesnenie. Dlhodobé prehliadanie úniku môže viesť nielen k nefunkčnému kúreniu, ale aj k poškodeniu podlahy, stien či k postupnej korózii potrubia.
Niektoré staršie alebo atypické radiátory nemajú klasický odvzdušňovací ventil, čo môže na prvý pohľad pôsobiť ako veľká prekážka. Odvzdušnenie je však stále možné - len sa vykonáva cez spodný ventil alebo priamo cez rozvodné potrubie. Postup je o niečo náročnejší a vyžaduje viac opatrnosti, no pri správnom postupe ho zvládnete aj bez profesionálnych nástrojov.
Postup odvzdušnenia cez spodný ventil:
- Vypnite kúrenie.
- Pomaly uvoľnite spodný ventil.
- Použite vhodný kľúč a otvárajte ventil len veľmi mierne.
- Počkajte, kým vyjde vzduch a objaví sa voda. Najskôr budete počuť syčanie, čo je znak, že vzduch uniká správne.
- Ventil opäť uzavrite a skontrolujte systém.
- Ventil pevne dotiahnite, aby neunikala voda.
Ak sa problémy s kúrením stále vracajú, radiátor hreje len slabo aj po odvzdušnení, preplachu či kontrole ventilov, môže to signalizovať, že jeho životnosť sa blíži ku koncu. Najmä staršie liatinové modely bývajú po rokoch zanesené kalom, hrdzou či vodným kameňom, čo výrazne znižuje ich výkon. Moderné oceľové a doskové radiátory sú navrhnuté tak, aby poskytovali lepšiu tepelnú účinnosť, rýchlejšiu reakciu na zmenu teploty a nižšiu spotrebu energie.
Prevencia a pravidelná údržba
Ak radiátor čas od času prestane hriať, väčšinou ide o riešiteľný problém - najčastejšie zavzdušnenie, nízky tlak v kotle alebo nesprávne nastavené ventily. Aby ste podobným situáciám predchádzali, oplatí sa venovať vykurovacej sústave pravidelnú pozornosť ešte pred začiatkom sezóny.
- Raz ročne skontrolujte tlak v systéme, stav čerpadla, filtra, tlakovej nádoby aj samotných radiátorov, pretože včas odhalené nedostatky dokážu zabrániť nielen strate výkonu, ale aj zbytočným poruchám uprostred zimy.
- Počas sezóny si všímajte zmeny - pomalšie nahrievanie, nezvyčajné zvuky či nerovnomerné teploty môžu signalizovať, že systém potrebuje údržbu.
Typy radiátorových ventilov
Pri výbere ventilu na radiátor je dôležité poznať základné rozdelenie a parametre radiátorových ventilov. Vysvetlíme si, čo je termostatický, ručný, vrchný, spodný, prívodný, spiatočný, priamy a rohový radiátorový ventil.
Termostatické vs. manuálne ventily
V prvom kroku sa musíme rozhodnúť, či chceme termostatický ventil na radiátor alebo ručný či manuálny radiátorový ventil. Oba typy fungujú ako uzatváracia či regulačná armatúra. Manuálny ventil na radiátor sa dnes používa zriedkavo. Termostatický ventil na radiátor sa používa takmer všade, pretože predstavuje pohodlný a jednoduchý spôsob regulácie teploty v jednotlivých miestnostiach. Nevyhnutnou súčasťou termostatického radiátorového ventilu je termostatická hlavica, ktorá spolu s ventilom automaticky reguluje a udržiava požadovanú teplotu v miestnosti.
Priame a rohové ventily
Radiátorové ventily rozlišujeme na priame alebo rohové. Priamy ventil na radiátor je určený na pripájanie radiátorov priamo na potrubie rozvodov ústredného kúrenia. Rohový ventil na radiátor sa používa predovšetkým na pripojenie radiátora na potrubie, ktoré vychádza zo steny vedľa radiátora.
Vrchný a spodný ventil
Vrchný ventil na radiátor, či už termostatický alebo ručný, sa používa na reguláciu výkonu radiátora. Pomocou vrchného ventilu vieme radiátor ľudovo povedané priškrtiť alebo úplne odstaviť, pokiaľ máme v miestnosti dostatočné teplo. Spodný ventil na radiátor, inak nazývaný aj spodný regulačný alebo spiatočný ventil, sa používa na dodatočné vyregulovanie výkonu radiátora alebo jeho úplné odstavenie.
Typy pripojení ventilov
Ventily na radiátor s pripájacím závitom na oceľovú rúru majú vnútorný kovový závit, pomocou ktorého ventil dokážeme naskrutkovať na rúru. Väčšina nových radiátorových ventilov sa vyrába s rozmerom G 1/2" (DN 15).
Ventily na radiátor určené pre plasthliníkové rúry majú vonkajší pripájací závit s rozmerom 1/2" (DN 15). Tento typ ventilu pripájame na plasthliníkové rúry pomocou zverných šróbení, adaptérov alebo pripojovacích spojok MULTI-FIT.
