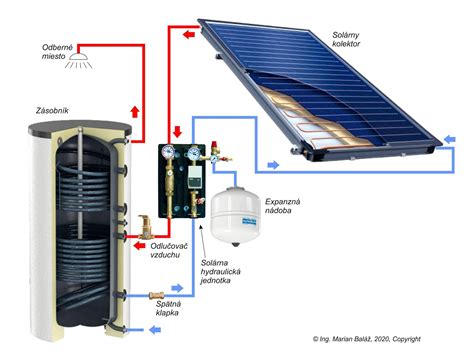

Beztlakový solárny systém „Drain-back“ s 250l alebo 350l zásobníkom, integrovanou reguláciou a 2 plochými kolektormi VFK 135D (VFK 135VD) je navrhnutý na solárnu prípravu teplej vody pre domácnosti. Jeho hlavnou výhodou je kompaktnosť a nenáročnosť na priestor, pretože nevyžaduje ďalšie komponenty.
Pri dostatočnej intenzite slnečného žiarenia začne čerpadlo v rôznych výkonových stupňoch dopravovať solárnu kvapalinu do panelov. Tu kvapalina preberá tepelnú energiu a následne ju odovzdáva do teplej vody v zásobníku. Po nahriatí zásobníka sa čerpadlo vypne a kvapalina stečie samospádom späť do solárneho zásobníka. Tento proces zabraňuje prehrievaniu teplonosnej kvapaliny v kolektore. Jedná sa o beztlakový drainback systém, ktorý je ovládaný solárnym regulátorom na základe rozdielu teplôt medzi solárnym panelom a teplou vodou. Zásobník je vybavený solárnym čerpadlom s plynulo regulovateľnými otáčkami a regulátorom, ktorý zabezpečuje kontrolu všetkých komponentov solárneho systému.
Zloženie a Vlastnosti Teplonosných Kvapalín
Teplonosná kvapalina, známa aj ako nemrznúca zmes, je určená na prenos tepla alebo chladu. Kľúčovými požiadavkami na tieto kvapaliny sú zabezpečenie ochrany systému proti zamrznutiu, korózna odolnosť a vhodné vnútorné správanie voči ostatným materiálom v systéme. Pri výbere typu teplonosnej kvapaliny je dôležité rešpektovať ekologické a hydrologické požiadavky, ako aj chemickú nebezpečnosť prípravku, informácie o ktorých sú uvedené v bezpečnostnom liste.
Z užívateľského hľadiska je najdôležitejšia odolnosť kvapaliny voči stuhnutiu a zamrznutiu.
Agrimex Teplonosné Kvapaliny
Spoločnosť Agrimex ponúka niekoľko typov teplonosných kvapalín:
Agrimex Termofrost P
Táto ekologická, teplonosná, nemrznúca a antikorózna kvapalina na báze monopropylénglykolu je určená do všetkých druhov vykurovacích sústav, tepelných čerpadiel, chladiacich a klimatizačných systémov. Okrem ochrany pred mrazom chráni aj kovové časti systému pred koróziou. Pre optimálne použitie sa riedi s vodou.
- Predpokladaná životnosť: 3 roky pri plnom chode systému.
- Koncentrát obsahuje dostatočné množstvo inhibítorov až do riedenia 1:2. Pre vyššie riedenie sa odporúča doplniť prídavné množstvo inhibítorov.
- Obsahuje mäkčiacu prísadu pre bezproblémové riedenie vodou.
Tabuľka riedenia Termofrost P (na etikete):
| Termofrost P | Voda | Zámrzná teplota |
|---|---|---|
| 1 | 1,0 | -32°C |
| 1 | 1,5 | -20°C |
| 1 | 2,0 | -15°C |
Výrobca na požiadanie prevedie nariedenie na požadovanú zámrznú teplotu v rámci bezplatného servisu.
Agrimex Termofrost P je organická kvapalina s vyššou hustotou, viskozitou a nižším koeficientom prestupu tepla v porovnaní s vodou. Je potrebné počítať s možným gelovatením alebo kryštalizáciou pred dosiahnutím teploty stuhnutia. Bod varu je vyšší ako pri vode, preto je potrebné prirodzený únik vzniknutý odparovaním dopĺňať vodou alebo koncentrátom.
Agrimex Termofrost L
Táto kvapalina na báze etylalkoholu (liehu) je určená primárne pre primárny okruh tepelných čerpadiel a v menšom rozsahu aj pre chladenie. Do vykurovacích zostáv sa neodporúča z dôvodu nízkeho bodu varu. Obsahuje inhibítor korózie a zmäkčujúce prísady. Pre použitie sa vždy riedi s vodou.
- Predpokladaná životnosť: 3 roky pri plnom chode systému.
- Odporúčaný servis: 1x ročne.
Tabuľka riedenia Termofrost L:
| Termofrost L | Voda | Zámrzná teplota |
|---|---|---|
| 1 | 1,0 | -32°C |
| 1 | 1,5 | -20°C |
| 1 | 2,0 | -15°C |
| 1 | 3,0 | -12°C |
Agrimex Kvapaliny pre Solárne Systémy
Agrimex Kolekton P
Táto ekologická, nemrznúca a antikorózna kvapalina na báze monopropylénglykolu je určená špeciálne pre solárne systémy s plochými kolektormi. Poskytuje ochranu v teplotnom rozsahu od -30 °C do 180 °C a má životnosť 3 roky.
- Obsahuje prísady nejedovatých inhibítorov korózie a stabilizátorov pre zvýšenú tepelnú stabilitu a predĺženú životnosť.
Agrimex Kolekton P super
Novo vyvinutá ekologická kvapalina na báze monopropylénglykolu je vhodná do všetkých typov slnečných kolektorov, vrátane vákuových. Poskytuje ochranu v teplotnom rozsahu od -30 °C do 230 °C a má predĺženú životnosť až 10 rokov.
- Obsahuje prísady nejedovatých inhibítorov korózie a stabilizátorov pre zvýšenú tepelnú stabilitu a predĺženú životnosť.
Solárna Nemrznúca Kvapalina Vaillant
Solárna kvapalina Vaillant je špeciálne formulovaná pre solárne systémy Vaillant, vrátane plochých, trubicových a vákuových kolektorov.
Zloženie a Vlastnosti
- Zloženie: 45% propylénglykol a 55% voda, s pridanými antikoróznymi inhibítormi (1,2 propylénglykol).
- Bod tuhnutia: -32 °C
- Prevádzková teplota: do +230 °C, krátkodobo až +300 °C
- Teplota odparovania: > 100 °C
- pH (20 °C): 9,0 - 10,5
- Viskozita (20 °C): cca 5,0 mm²/s
- Životnosť kvapaliny: až 10 rokov pri odbornej prevádzke.
- Farba: ružová
- Objem balenia: 10 litrov
Použitie a Údržba
Solárna kvapalina Vaillant cirkuluje medzi kolektormi a zásobníkom, čím zabezpečuje prenos slnečnej energie na prípravu teplej vody alebo na vykurovanie. Po ochladení sa kvapalina vracia späť do kolektorov a cyklus sa opakuje.
Odporúčaná kontrola: Každé dva roky pomocou refraktometra.
Kompatibilita: Vhodná pre solárne kolektory Vaillant modelov auroTHERM, auroTHERM exclusive, auroTHERM plus a auroTHERM classic.
Mimoriadne dôležité je používať kvapalinu v súlade s určením a dodržiavať pokyny uvedené v návode na inštaláciu, obsluhu a údržbu od výrobcu systému Vaillant.
