Ako zakresliť kotol do pôdorysu

Táto stránka slúži ako nápoveda pre zákazníkov pri vyhotovovaní podkladov pre energetický certifikát budovy. Pre zrýchlenie procesu spracovania certifikátu sa odporúča dôsledne dodržiavať všetky uvedené pokyny. Fotografie zverejnené na tejto stránke slúžia výlučne na ilustračné účely a boli stiahnuté z verejných internetových zdrojov.

Pri fotografovaní sa snažte zamerať len na objekty a detaily, ktoré sú špecifikované v tomto návode. V prípade, že ste si službu objednali bez obhliadky, prosíme zákazníkov, aby objednávku vypĺňali až po príprave a zbalení všetkých potrebných podkladov na odoslanie. Dôležité je, aby objednávka bola zaslaná spolu s podkladmi.

Príprava podkladov a inštrukcie k fotografovaniu

Pred začatím akéhokoľvek fotografovania je nevyhnutné si pozorne prečítať inštrukcie týkajúce sa fotenia a odosielania podkladov na spracovanie certifikátu. Dodržiavanie týchto inštrukcií je kľúčové pre úspešné spracovanie.

V prípade zaslania nesprávnych alebo nekompletných fotografií nebude možné certifikát dokončiť a bude potrebné fotografie zhotoviť opätovne. Odporúča sa nefotografovať zbytočne veľa záberov; z každej položky postačuje jedna fotografia.

Technické požiadavky na fotografie

• Dávajte pozor, aby fotografie neboli rozmazané.
• Nastavte na vašom zariadení vysoké rozlíšenie pre fotografovanie.
• Pri odosielaní fotografií cez mobilný telefón dávajte pozor, aby samotný mobil pred odoslaním fotografie nezmenšil.
• Nevkladajte fotografie do žiadnych dokumentov ako sú WORD alebo PDF.

Požadované fotografie budovy a jej prvkov

• Fotografie budovy z exteriéru: Z každej svetovej strany jednu fotografiu.
• Fotografia okna z interiéru: Smerom dole, zobrazený roh okna. Tieto fotografie sú dôležité pre určenie zasklenia okna a viditeľnosť profilu - rámčeka okna.

Prosíme o zaslanie cenovej ponuky od okien a dverí, nakoľko potrebujeme zistiť technické údaje o nich, ktoré sú často uvedené v cenovej ponuke.

Projektová dokumentácia a rozmery

Ak máte projekt v digitálnej verzii, napríklad tabuľky vpravo v projekte, je potrebné ich tiež fotiť. Nie sú potrebné fotografie základov, pohľadov, statiky a podobne.

Projekt musí obsahovať všetky rozmery po obvode budovy, ako aj rozmery okien a dverí (šírka/výška).

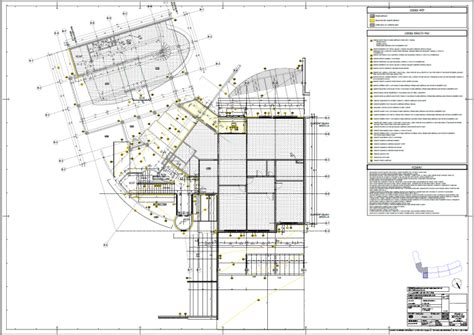

Ak zákazníci vedia, že ich okná majú iné rozmery alebo viac okien ako je uvedené v projekte, je potrebné tieto zmeny poznačiť priamo do projektu. V digitálnej verzii prečiarknite v projekte starý rozmer okien a napíšte nový rozmer okien. V prípade, že máte niekde viac okien, stačí v mieste, kde je viac okien, do projektu poznačiť šípkou a napísať nový rozmer okien. Nepotrebujeme zoznam okien, ale potrebujeme zakresliť rozmer okien priamo do projektu.

Alternatíva: Zameranie budovy bez projektu

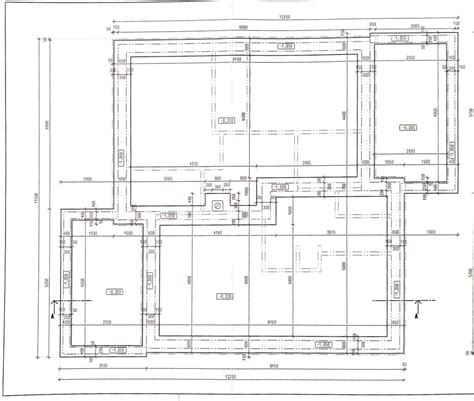

Ak nemáte projekt, je potrebné budovu zamerať. Meriame iba obvod budovy, nie rozloženie vnútorných priečok. Meriame všetky rozmery po obvode z vonkajšej strany budovy plus rozmery všetkých okien a dverí (šírka/výška). Presná poloha okien a dverí na konkrétnej stene nie je potrebná, stačí približne zakresliť, na akej stene sa okno alebo dvere nachádzajú. Napríklad: 1000/1250. Tieto údaje potrebujeme na výpočet solárnych ziskov.

Meriame všetko, čo vyčnieva alebo čo ide do vnútra budovy. Na ukážku uvádzame príklady zamerania od zákazníkov.

Informácie o projektoch a cenách

Cena za projekt

Cena uvedená v katalógu alebo na webovej stránke je cena projektovej dokumentácie rodinného domu (RD). Použitím alternatívnych materiálov a technológií oproti projektovému riešeniu môže byť stavba domu až o 20% lacnejšia od podkladového rozpočtu štandardne dodávaného k projektu rodinného domu.

Ponuková „CENA OD“ vychádza z reálneho predpokladu použitia cenovo dostupnejších materiálov, výrobkov a technológií v požadovanej kvalite podľa platných technických noriem. Spoločnosť Euroline poskytne na zmenu materiálov bezplatný autorský súhlas.

Obsah katalógového projektu RD

Katalógový projekt RD obsahuje:

• 3x Projekt na stavebné povolenie (PSP)
• 3x Realizačný projekt (RP)
• Digitálna podpora pre klientov na webovej stránke.

Projekt PSP obsahuje:

• Architektonicko-stavebné riešenie
• Statika
• Zdravotechnika
• Kúrenie
• Elektroinštalácie
• Vzduchotechnika (ak je riešená)
• Tepelno-technické posúdenie
• Požiarna ochrana

Projekt RP obsahuje:

• Architektonicko-stavebné riešenie
• Statika
• Zdravotechnika
• Kúrenie
• Elektroinštalácie
• Vzduchotechnika (ak je riešená)
• Rozpočet
• Výkazy výmer

Digitálnu podporu môže klient využiť po prihlásení sa do klientskej zóny na webovej stránke. Digitálna podpora obsahuje výkazy výmer a výrobkov, podklad pre projekt osadenia RD na pozemok a informácie z legislatívy.

Inteligentné domy a technológie

Aktívne rodinné domy viac energie vyrobia ako spotrebujú. Inteligentný dom má namiesto klasickej elektroinštalácie tzv. inteligentnú, ktorá dokáže ovládať čokoľvek v objekte pripojené na elektrický prúd. V inteligentnom dome Domintell je možné ovládať jedným systémom osvetlenie, vykurovanie či chladenie, tieniacu techniku, brány, okná či zavlažovanie. Zároveň dokáže zastrešiť rôzne technológie a externé systémy tak, aby ich prevádzka bola efektívna a navzájom spolupracovali. Zvyšuje pohodlie bývajúcich, odbremeňuje ich od mnohých činností, „stráži dom“ a umožňuje ovládať dom aj na diaľku.

Štandardné materiály a technické riešenia

Rodinné domy Euroline sú murované z keramických tvárnic Porotherm, zateplené minerálnou vlnou alebo polystyrénom. Konečnú povrchovú úpravu fasády tvorí tenkovrstvová silikátová omietka, prípadne jej kombinácia s kamenným alebo dreveným obkladom podľa konkrétneho projektu.

Stropy rodinného domu sú riešené ako monolitické železobetónové, so stropným systémom Porotherm, alebo v prípade bez stropu riešené zaveseným sadrokartónovým podhľadom. Strešná krytina je v závislosti od zvoleného domu pálená škridla Tondach, Bramac, fólie pri plochých strechách, alebo falcovaná plechová krytina. Komínové telesá v dome sú uvažované od firmy Schiedel.

Zdroj tepla a vykurovanie:

• Tepelné čerpadlo vzduch-voda alebo plynový kotol
• Vykurovanie je riešené ako teplovodné podlahové.

Použité materiály v štandardnej ponuke:

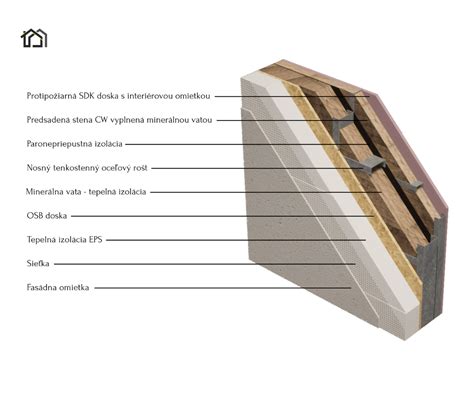

• OBVODOVÉ STENY: tehlový systém Porotherm hr. 380mm, drevená konštrukcia (3 domy triedy Relax)
• STROPY: stropný systém Porotherm, monolitický železobetónový strop, bez stropu (sadrokartónový podhľad)
• STREŠNÁ KRYTINA: Bramac, Tondach - šikmé strechy od 15°, Ruukki (plechová krytina) - šikmé strechy od 8 do 15°, strešné fólie - ploché strechy
• STREŠNÉ OKNÁ: Velux
• ZATEPLENIE: kontaktný zatepľovací systém Nobasil (minerálna vlna) hr. 60-100mm, kontaktný zatepľovací systém Baumit (polystyrén) hr. 50mm, termo omietka hr. 40mm
• KOMÍNY: Schiedel
• VYKUROVANIE: teplovodné podlahové vykurovanie
• ZDROJ TEPLA: plynový kotol alt. elektrokotol

Objednávka a doručenie projektu

Katalógový projekt je možné objednať priamo na stránke, osobne v sídle spoločnosti alebo u obchodného zástupcu. Spôsob doručenia a platby si zákazník vyberie pri objednávke; najčastejšie je to zaslanie poštou a platba na dobierku. Možný je aj osobný odber. Štandardná expedícia projektu prebieha do 5 pracovných dní od prijatia zálohy.

Možnosti zmien v projektoch

V každom katalógovom projekte je možné realizovať zmeny. Spôsob, cena a termín závisia od konkrétnych zmien a ich náročnosti. Pre posúdenie vhodnosti zmien a cenovú ponuku je potrebné ich čo najpresnejšie popísať alebo nakresliť.

Drobné zmeny

Na drobné zmeny (posuny nenosných priečok, posuny alebo zmeny rozmerov okien a pod.) poskytujeme bezplatný autorský súhlas. Tieto zmeny môže realizovať stavba v spolupráci so stavebným dozorom. V takomto prípade sa zmeny nezakresľujú priamo do projektu. Pri kolaudácii sa predloží autorský súhlas a stavebný dozor alebo stavbyvedúci zakreslí červenou farbou vykonané zmeny do jedného výtlačku projektu.

Zložitejšie zmeny

Pri zložitejších zmenách (zásahy do statiky, zmena hlavných rozmerov, tvaru strechy, dostavba suterénu, garáže a pod.) spoločnosť spracuje bezplatnú cenovú a termínovú ponuku. Po akceptácii ponuky sa na základe zmluvy spracuje projekt so zmenami.

Veľké zmeny

Pri príliš veľkých zmenách (zmeny obidvoch hlavných rozmerov domu, rozsiahle dispozičné zmeny) je potrebné zvážiť možnosť individuálneho projektu na mieru, keďže projekt bude potrebné navrhnúť nanovo, čo zodpovedá aj vyššej cene a dlhšiemu termínu.

Aj na väčšie zmeny môžeme dať bezplatný autorský súhlas a zmenu projektu v tom prípade vykoná iný projektant, napríklad náš obchodný zástupca.

Individuálne projekty

Spoločnosť sa primárne orientuje na projektovanie typových rodinných domov, ale vie spracovať aj individuálny projekt. Cena projektu závisí od veľkosti a náročnosti domu, pričom sa pohybuje od 3500 €.

Doba spracovania individuálneho projektu je dlhšia a závisí od vyťaženosti projekcie. Predĺženie a rozšírenie katalógového projektu rodinného domu sa nedoporučuje, pretože si to vyžaduje prerokovanie statiky, návrh nového krovu a zapojenie ďalších profesií (zdravotechnika, ústredné kúrenie atď.). Takáto zmena výrazne navyšuje cenu projektu, niekedy až na dvojnásobok.

Menej náročnou zmenou je predĺženie rodinného domu v smere hrebeňa, kde je nutné vyriešiť uloženie stropu. V každom prípade zákazník získa autorské povolenie na požadované zmeny v projekte, na základe ktorého mu ich projektant zakreslí do projektu. Autorské povolenie je poskytované bezplatne. Cena vykonanej zmeny v projekte závisí od dohody s projektantom.

Najlepší postup pri rozhodovaní o vykonaní zmien v projekte je dohoda s projektantom, ktorý vykoná zmeny ešte pred zakúpením samotnej dokumentácie. Zmeny v projekte vám môžu zakresliť naši partneri-projektanti.

Drobné zmeny projektu rodinného domu

Drobné zmeny projektu rodinného domu sú také zmeny, ktorými sa nemení veľkosť, tvar domu ani jeho umiestnenie vzhľadom na parcelu.

Variácie typových domov a osadenie na pozemok

Typové rodinné domy Euroline si môžete vybrať v dvoch vyhotoveniach: NORMÁL - presne podľa zobrazenia v katalógu, alebo jeho ZRKADLOVÝ OBRAZ. Výber závisí od možností osadenia rodinného domu na pozemok a správnej orientácie na svetové strany.

Osadenie na pozemok s napojením na inžinierske siete nie je súčasťou katalógového projektu a robí sa vždy individuálne, keďže každý pozemok je iný. V rámci osadenia na pozemok sa rieši aj napojenie domu na inžinierske siete, bez ohľadu na to, či sú siete vyvedené na hranici pozemku alebo je potrebné projektovať aj prípojky.

Osadenie by mal vykonávať projektant z blízkeho okolia miesta výstavby, kvôli znalosti miestnych podmienok a požiadaviek úradov. Pre Bratislavu a najbližšie okolie spoločnosť zabezpečí osadenie prostredníctvom seba alebo svojich partnerov, pre ostatné regióny má obchodné zastúpenia po celom Slovensku.

Ceny osadenia sa určujú individuálne, podľa náročnosti, polohy, počtu a druhu prípojok a prípadných ďalších požiadaviek úradov. Najmä v prípade svahovitých pozemkov alebo zložitého terénu je dôležité, aby osadenie riešil miestny projektant s možnosťou návštevy pozemku. Taktiež je dobré, aby mal projektant možnosť kedykoľvek navštíviť miestne úrady a konzultovať prípadné nejasnosti.

Potrebné podklady pre spracovanie osadenia:

• Geodetické zameranie pozemku, príjazdovej cesty a existujúcich inžinierskych sietí - polohopis a výškopis v digitálnej forme (dwg, dxf).
• Miestne regulatívy alebo územnoplánovaciu informáciu (získať zo stavebného úradu, príp.

Situačný výkres s osadením rodinného domu na pozemok a napojením na inžinierske siete vám radi vypracujeme, alebo ho môže vyhotoviť váš projektant s oprávnením projektovať, ak ho máte k dispozícii. Prípadne sa môžete obrátiť na obchodných zástupcov alebo partnerov spoločnosti.

Digitálna podpora pre zákazníkov

Projektovú dokumentáciu spoločnosť neposkytuje v elektronickej forme. Poskytuje však digitálnu podporu, kde zákazníci nájdu výkazy materiálov, podklad pre osadenie domu na pozemok a iné.

Každý zákazník, ktorý si objedná realizačný projekt, má nárok na DIGITÁLNU PODPORU, ktorá obsahuje:

• A. Legislatíva, zákony, vyhlášky, vzorové zmluvy, vzorové tlačivá, databáza dodávateľov materiálov a výrobkov použitých v projekte rodinného domu, databáza stavebných úradov.
• B. Výkaz výmer (.xls alebo .xlsx):
  • Výkaz tehál
  • Výkaz strešnej krytiny Bramac
  • Komín
  • Elektroinštalácia
  • Ústredné kúrenie
  • Zdravotechnika
  • Výkaz prefabrikátov
  • Výkaz krovu
  • Výkaz krovu - alternatíva s garážou
  • Výkaz okien a dverí - alternatíva normál
  • Výkaz okien a dverí - alternatíva zrkadlo
  • Výkaz zámočníckych výrobkov
  • Klampiarske výrobky

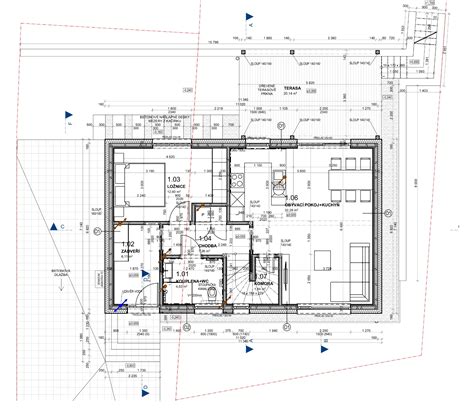

  • Pôdorys rodinného domu v mierke 1:200 (s vyvedením inžinierskych sietí z RD)

Všetky podklady slúžia na vypracovanie konkrétnej cenovej ponuky na realizáciu stavby.

Cena na kľúč a materiálové štandardy

Cena na kľúč zahŕňa cenu materiálu potrebného na výstavbu domu a prácu. Materiály sú navrhnuté vo vyššom štandarde, presne podľa materiálov navrhnutých v projektovom riešení od EUROLINE. V cene sú započítané aj podlahy, vnútorné obklady a sanitárne predmety. V cene sa nepočíta s vonkajším obkladom, vonkajšími žalúziami, oplotením, prípojkami IS a pod.

Cena na kľúč „od“ zahŕňa cenu materiálu potrebného na výstavbu domu a prácu. Materiály sú navrhnuté vo funkčnom štandarde - t.j. alternatívne materiály a technológie oproti navrhovaným v projekte od EUROLINE. Cena vychádza z reálneho predpokladu použitia cenovo dostupnejších materiálov a technológií v požadovanej kvalite a podľa platných noriem. V cene sú započítané aj podlahy, vnútorné obklady, sanitárne predmety. V cene sa nepočíta s vonkajším obkladom, vonkajšími žalúziami, oplotením a pod.

Pomoc pri výbere stavebného pozemku

Autorizovaní projektanti a architekti spoločnosti bezplatne poradia pri výbere stavebného pozemku pre rodinný dom cez portál www.StavebnePozemky.sk.

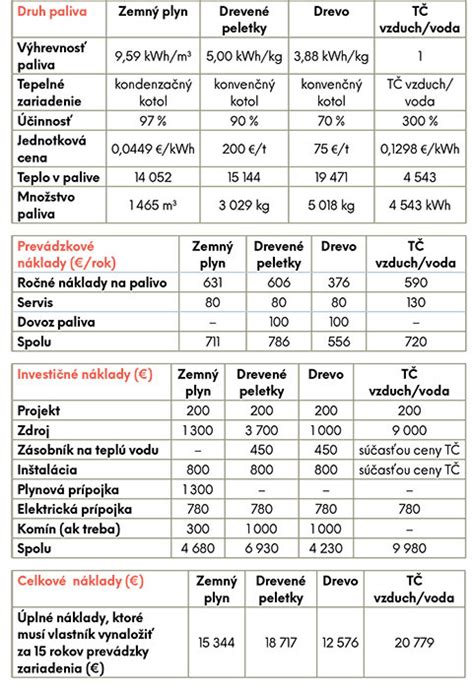

Vykurovanie a energetická hospodárnosť

Cenu a čas postavenia domu ovplyvňuje mnoho faktorov: veľkosť domu, použité materiály, charakter pozemku a podobne. V súčasnosti je k dispozícii množstvo druhov zdrojov vykurovania, vykurovacích rozvodov a ich rôznych kombinácií.

Je možné prispôsobiť vykurovanie podľa predstáv zákazníka formou zmeny projektu alebo v rámci výstavby priamo s dodávateľom vykurovania. Projekty obsahujú všetky potrebné podklady, na základe ktorých dokáže dodávateľ navrhnúť a zrealizovať vykurovací systém.

Keďže sa od 1.1.2016 sprísnili teplotechnické normy, je potrebné vopred zvážiť, či zvolený systém vykurovania spĺňa tieto podmienky tak, aby sa pri kolaudácii vedelo preukázať vyhovujúcim energetickým certifikátom. Vo všeobecnosti teplotechnické parametre vylepšujú obnoviteľné zdroje ako napr. solárne panely, tepelné čerpadlá, vetranie s rekuperáciou. Naopak, čisto elektrický zdroj (elektrokotol, elektrické vykurovacie rohože) tieto parametre zhoršuje a dom nemusí splniť požadované teplotechnické parametre.

Domy sú naprojektované s konkrétnym druhom muriva a zateplením. Skladba obvodového plášťa je prepočítaná tak, aby dom spĺňal požadované teplotechnické parametre. V prípade záujmu o použitie tenšieho muriva a inej hrúbky zatepľovacieho systému sa doporučuje tento krok vopred konzultovať, aby dom nesplnil teplotechnické podmienky pri kolaudácii (čo preukáže energetický certifikát).

Z dôvodu ochrany autorských práv, autorský súhlas na zmenu projektu RD z murovaného domu na drevodom/montovaný dom sa neposkytuje. Rovnako takéto zmeny ani projekčne nespracovávame.

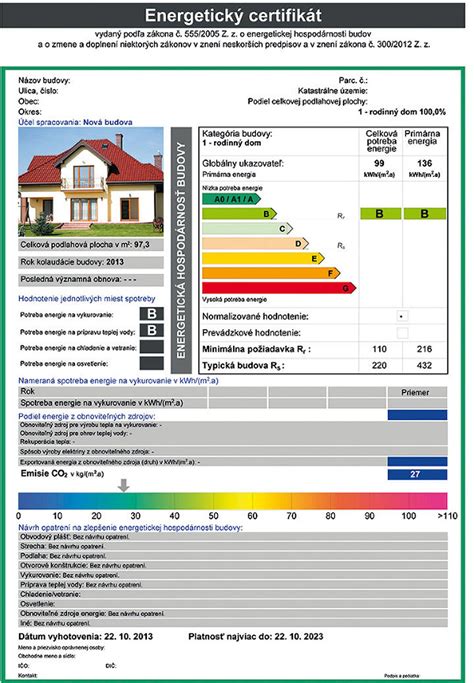

Energetický certifikát budovy (ECB)

Energetický certifikát budovy vyplýva podľa Zákona 555/2005 a Vyhlášky 311/2009 MVaRR SR, ktorou sa ustanovujú podrobnosti o výpočte energetickej hospodárnosti budov a obsah energetického certifikátu.

Energetický certifikát potrebný ku kolaudácii je normalizovaným hodnotením potreby energie v budove, vyrátaný s použitím normalizovaných údajov o vonkajšom a vnútornom prostredí a o skutočnom použití stavebných materiálov a technického vybavenia.

Energetický certifikát zatrieďuje budovu do energetickej triedy od A po G, pričom trieda A znamená najvyššiu kvalitu. Pre rodinný dom z ponuky katalógu je certifikácia v cene 155 € plus cena za výjazd (odvodená od vzdialenosti zo sídla spoločnosti).

Získanie a vystavenie ECB

ECB sa vystavuje po dokončení stavby na základe reálneho stavu domu v termíne spracovania certifikátu - pred kolaudáciou. Pre ostatných klientov, ktorí si zakúpili projekt, platí cena 155 € s DPH.

Prehliadka energetického certifikátu môže zrýchliť jeho vyhotovenie, ak sa zákazník drží všetkých pokynov.

Uzemnenie, pospojovanie a ochrana pred bleskom

Tento článok je určený pre investorov, projektovo zameraných zákazníkov a pokročilých domácich majstrov, ktorí chcú rozumieť princípom uzemnenia, pospojovania a ochrany pred bleskom v rodinnom dome.

Normy a predpisy

Návrh uzemnenia, pospojovania a bleskozvodu vychádza najmä z noriem STN 33 2000-4-41 (ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-54 (uzemnenie a ochranné vodiče) a súboru noriem STN EN 62305 pre ochranu pred bleskom.

Pri stavbe nového rodinného domu alebo rozsiahlej rekonštrukcii elektroinštalácie rozhodujú uzemnenie a pospojovanie o funkčnosti ističov, prúdových chráničov, bleskozvodu a SPD (prepäťových ochrán). Uzemnenie a pospojovanie tvoria „neviditeľný základ“ bezpečnej elektroinštalácie.

Dôležitosť správneho uzemnenia

Nesprávne alebo nedostatočné uzemnenie môže viesť k:

• Nefunkčnej ochrane pred úrazom elektrickým prúdom.
• Poškodeniu zariadení pri blesku alebo prepätí.
• Problémom pri revízii.

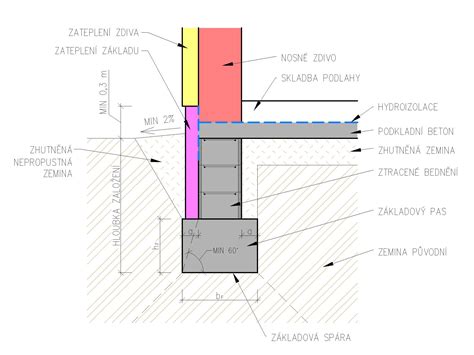

Základový uzemňovač

Na obvodový základový uzemňovač sa najčastejšie používa pásovina Fe/Zn (napr. 30×4 mm) alebo guľatina Fe/Zn (napr. Ø10 mm).

• Pásiovina Fe/Zn (30×4 mm): Má veľkú styčnú plochu betón-kov-zemina, znižuje rozptylový odpor uzemnenia a pomáha rovnomerne rozložiť potenciál po obvode stavby.
• Guľatina Fe/Zn (Ø10 mm): Má prierez približne 78,5 mm² a v praxi sa používa najmä na vývody zo základov - spája výhody dostatočného prierezu a dobrej tvarovateľnosti.

Z hľadiska noriem musí mať oceľový uzemňovací prvok dostatočný prierez a mechanickú odolnosť, aby bezpečne odvádzal poruchové a prípadné bleskové prúdy počas celej životnosti stavby.

Životnosť základového uzemňovača závisí aj od prostredia. Samotná pásovina alebo guľatina Fe/Zn v betóne pri správnom krytí zvyčajne nevyžaduje dodatočný náter. Iná situácia je pri mechanických spojoch a svorkách v zemi alebo v zóne prechodu betón-zemina.

Hliník je pre trvalé zemniče v betóne a zemine nevhodný. Priamy kontakt rôznych kovov môže vytvárať galvanické články, ktoré urýchľujú koróziu.

Koncept uzemnenia rodinného domu

Koncept uzemnenia závisí od typu napájacej sústavy - najčastejšie TN-C-S alebo TT.

• Sústava TN-C-S: Vodič PEN sa rozdeľuje na PE a N. Ochrana pred úrazom je kombináciou ističov, poistiek a prúdových chráničov.
• Sústava TT: Objekt má vlastnú uzemňovaciu sústavu. Ochrana je postavená primárne na prúdových chráničoch.

Tip: Typ napájacej sústavy, miesto rozdelenia vodiča PEN a požadované hodnoty odporu uzemnenia musia byť vždy riešené v projekte.

Hlavné kroky návrhu uzemnenia:

• Určenie typu napájacej sústavy.
• Návrh základového uzemňovača.
• Definovanie hlavného pospojovania (HUS) a hlavného ekvipotenciálneho pospojovania.
• Návrh bleskozvodu a SPD.
• Doplnenie lokálneho pospojovania a skúšobných svoriek.

Hlavné pospojovanie (HUS)

Hlavné pospojovanie spája všetky dôležité vodivé časti domu na jedno miesto - HUS. HUS býva často umiestnená v technickej miestnosti, pri hlavnom rozvádzači alebo pri elektromerovej skrini. Prierez vodiča hlavného pospojovania sa odvodzuje od prierezu najväčšieho ochranného vodiča (PE) v inštalácii.

Doplnkové pospojovanie

Rieši sa v priestoroch so zvýšeným rizikom - typicky v kúpeľni, okolo bazéna, pri kotolni, tepelnom čerpadle, technológii FVE alebo strojových zariadeniach. Doplnkové pospojovanie sa pripája na HUS, spravidla samostatným zeleno-žltým vodičom.

Tip: Doplnkové pospojovanie plánujte už pri hrubej stavbe - po obkladoch a dokončení kúpeľne či technickej miestnosti sa zemniace vodiče dopĺňajú ťažko.

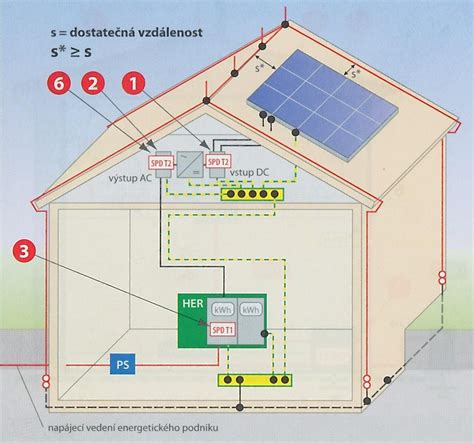

Bleskozvod a SPD

Ak sa na dome realizuje bleskozvod podľa STN EN 62305, musí byť súčasťou jedného koordinačného systému uzemnenia. Trieda ochrany pred bleskom (LPS I-IV) sa určuje podľa výpočtu rizika.

Norma požaduje minimálne dva zvody bleskozvodu a zároveň obmedzuje maximálnu vzdialenosť medzi zvodmi po obvode budovy.

Okrem samotného bleskozvodu je dôležitá aj vnútorná ochrana pred prepätím pomocou SPD.

Meranie odporu uzemnenia

Odpor uzemnenia sa meria špeciálnym prístrojom (trojbodová metóda). Výsledná hodnota musí vyhovovať projektu a typu sústavy.

Časté chyby a ich riešenia

• Chýbajúci alebo nedostatočný základový uzemňovač: Riešenie po dokončení stavby je drahšie a menej účinné.
• Slabé hlavné pospojovanie: HUS bez jasného pripojenia všetkých kovových rozvodov.
• Neprepojenie bleskozvodu a uzemňovacej sústavy: Samostatné zemniče bez koordinácie.
• Príliš dlhé alebo nevhodne vedené vodiče: Zhoršenie účinnosti prepäťovej ochrany.
• Nekvalitné spoje a korózia: Použitie nevhodných svoriek, chýbajúca povrchová úprava.
• Neoznačené vývody uzemňovača a skúšobné svorky: Nemožnosť ich bezpečného nájdenia.
• Ostrovné uzemnenia: Samostatné uzemnenia pre rôzne technológie.

Tip: Pri zakladaní stavby si urobte fotodokumentáciu vývodov uzemňovača a trasovania pásoviny pre neskoršiu montáž HUS, bleskozvodu, revíziu a úpravy.

Konkrétne riešenie vždy určuje projektant podľa noriem STN a podmienok stavby. Najčastejšie sa používa pásovina 30×4 mm Fe/Zn ako obvodový prstenec a guľatina Ø10 mm Fe/Zn na vývody. FVE a bleskozvod musia byť súčasťou jedného koordinovaného systému uzemnenia.
