Regulácia teploty je nevyhnutnou súčasťou každej vykurovacej inštalácie. Pre tento účel sa najčastejšie využíva termostat, či už pre podlahové vykurovanie, infrapanel alebo radiátor. Moderné termostaty ponúkajú širokú škálu funkcií, ktoré prispievajú k optimálnej tepelnej pohode a úspore nákladov na vykurovanie. Tento článok sa zameriava na princíp funkcie a výber vhodného priestorového termostatu.
Princíp funkcie priestorového termostatu

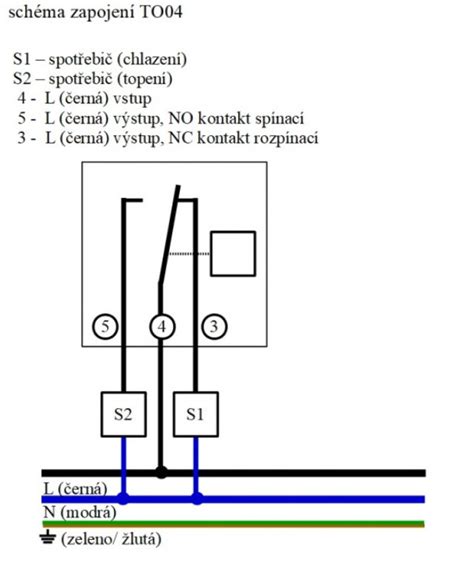

Priestorové termostaty slúžia na porovnávanie požadovanej a aktuálne nameranej priestorovej teploty. Každý termostat je vybavený teplotným snímačom, ktorý meria okolitú (izbovú) teplotu. Okrem toho termostat obsahuje funkčné tlačidlá alebo otočné voliče na nastavenie požadovanej teploty. Súčasťou termostatu je aj relé alebo spínací kontakt, ktorý slúži na ovládanie pripojených vykurovacích zariadení, ako je napríklad horák kotla, elektrická špirála alebo čerpadlo.
Základný princíp funkcie termostatu je nasledovný: Ak je nameraná priestorová teplota nižšia ako požadovaná, výstupné relé termostatu sa sepne a pripojené vykurovacie zariadenie sa zapne. Ak je nameraná priestorová teplota vyššia ako požadovaná, výstupné relé termostatu sa rozopne a vykurovacie zariadenie sa vypne.
Tento cyklický proces zabezpečuje udržiavanie zvolenej teploty v miestnosti.
Lokálne vykurovanie a potreba regulácie
V súčasnosti sa lokálne vykurovanie, kde je zdroj tepla umiestnený priamo v objekte, využíva nielen v rodinných domoch, ale aj v bytových domoch, kde každá bytová jednotka má vlastný zdroj tepla. Majiteľ objektu je zodpovedný za ovládanie tohto zdroja. Najčastejším zdrojom tepla býva kotol (plynový, elektrický, kondenzačný), ktorý je zvyčajne vybavený čerpadlom na distribúciu ohriateho média do otopných telies. Na ohrev média je potrebné zdroj tepla zapnúť, či už ide o horák kotla alebo elektrickú špirálu.
Pri takomto systéme lokálneho vykurovania vzniká otázka, ako tento zdroj ovládať, teda kedy ho zapínať a vypínať. Ideálne riešenie predstavuje zariadenie, ktoré na základe požadovanej teploty tieto procesy automatizuje - priestorový termostat.
Typy priestorových termostatov
Na trhu sú dostupné rôzne typy priestorových termostatov, ktoré sa líšia dizajnom, funkciami a spôsobom ovládania. Všeobecne ich možno rozdeliť do niekoľkých kategórií:
Podľa spôsobu ovládania:
- Mechanické termostaty: Tieto termostaty patria medzi základné typy. Najčastejšie obsahujú otočné koliesko s teplotnou stupnicou na nastavenie požadovanej teploty. Nevyžadujú žiadny externý zdroj napájania, pretože ako teplotný snímač používajú membránový teplotný element plnený plynom. Namiesto výstupného relé disponujú spínacími alebo prepínacími kontaktmi.
- Digitálne termostaty: Na rozdiel od mechanických termostatov, digitálne termostaty ponúkajú pokročilejšie funkcie a zvyčajne vyžadujú napájanie (batérie alebo sieťové). Disponujú displejom, na ktorom sa zobrazujú rôzne informácie (aktuálna teplota, požadovaná teplota, čas, stav programu a pod.).
Podľa pripojenia:
- Vodičové termostaty: Tieto termostaty sú pripojené k zdroju tepla pomocou káblov. Relé je integrované priamo v základnej jednotke termostatu.
- Bezdrôtové termostaty: Skladajú sa z dvoch jednotiek - priestorovej jednotky (samotný termostat) a reléovej jednotky umiestnenej pri zdroji vykurovania. Komunikácia medzi nimi prebieha bezdrôtovo (napríklad na frekvenciách 464 MHz alebo 868 MHz).
Podľa zónovej regulácie:
- Jednozónové termostaty: Merajú teplotu v jednej miestnosti a na základe nej ovládajú zdroj tepla.
- Viaczónové termostaty: Umožňujú nezávislé riadenie teploty vo viacerých miestnostiach alebo zónach.
Pokročilé funkcie digitálnych termostatov
Digitálne priestorové termostaty ponúkajú celý rad funkcií, ktoré zvyšujú komfort a efektivitu vykurovania:
- Týždenný časový program: Umožňuje nastaviť rôzne teploty pre rôzne časy počas dňa a týždňa, čo je ideálne pre úsporu energie počas neprítomnosti alebo noci.
- Teplotná tolerancia (hysterézia): Parameter, ktorý zabraňuje príliš častému zapínaniu a vypínaniu vykurovacieho systému. Termostat nevypne vykurovanie okamžite po dosiahnutí požadovanej teploty, ale až po jej prekročení o určitú hodnotu (napr. 1 °C), čím sa predchádza zbytočnému cyklovaniu.
- Nastavenie počtu cyklov sepnutí: Táto funkcia umožňuje obmedziť frekvenciu zapínania vykurovacieho zdroja za hodinu, čím sa chráni zariadenie (napr. plynový kotol) pred nadmerným opotrebením a zvyšuje sa jeho životnosť.
- Protimrazová ochrana: V prípade vypnutia termostatu alebo dlhodobej neprítomnosti udržiava minimálnu teplotu, aby sa zabránilo zamrznutiu systému.
- Ovládanie cez WiFi/aplikáciu: Moderné termostaty s podporou WiFi umožňujú diaľkové ovládanie pomocou smartfónu, čo poskytuje maximálnu flexibilitu a kontrolu nad vykurovaním odkiaľkoľvek.
- Integrácia s inteligentnou domácnosťou: Niektoré termostaty podporujú protokoly ako ZigBee alebo MESH, čo umožňuje ich začlenenie do širšieho systému inteligentnej domácnosti.
Výber a umiestnenie termostatu
Pri výbere vhodného priestorového termostatu je dôležité zohľadniť typ vykurovacieho systému, požadované funkcie a spôsob inštalácie. Pre elektrické vykurovanie sa odporúča, aby výkon vykurovacieho systému neprekročil 70 % maximálneho zaťaženia termostatu. Programovateľné WiFi termostaty sú univerzálnym riešením pre rôzne typy vykurovania.
Správne umiestnenie termostatu je kľúčové pre jeho efektívnu funkciu:
- Termostat by mal byť umiestnený minimálne 1,5 metra nad podlahou.
- Je potrebné zabezpečiť voľné prúdenie vzduchu okolo termostatu.
- Vyhnite sa umiestneniu termostatu:
- V blízkosti priamych zdrojov tepla (radiátor, krb, slnečné svetlo).
- V blízkosti okien a dverí, kde môže dochádzať k prievanu alebo priamemu vplyvu vonkajšej teploty.
- V rohoch miestnosti, za nábytkom alebo záclonami, kde môže byť obmedzené prúdenie vzduchu.
- Ideálne je umiestniť termostat v priestore, ktorý má byť primárne regulovaný, a v miestnosti, kde sa najčastejšie zdržiavate (napr. obývacia izba).
Špecifické typy termostatov
Pre špecifické aplikácie existujú aj špecializované termostaty:
- Termostaty pre podlahové vykurovanie: Často sú vybavené externým NTC čidlom na presné meranie teploty podlahy, aby sa predišlo jej prehriatiu.
- Kúpeľňové regulátory: Sú navrhnuté pre prostredie s vyššou vlhkosťou a môžu mať špeciálne funkcie pre komfortné vykurovanie kúpeľne.
- Zásuvkové termostaty: Nevyžadujú zložité zapojenie, stačí ich zapojiť do elektrickej zásuvky a pripojiť k nim vykurovacie zariadenie.
V prípade potreby protimrazovej ochrany sú k dispozícii špeciálne protimrazové termostaty s rozsahom od 0 °C do 20 °C.
Rozdielové termostaty pre solárne systémy
Príkladom mechanického termostatu, ktorý využíva princíp rozdielu teplôt, je model KSD301. Tento bimetalový teplotný spínač je určený predovšetkým pre použitie so solárnymi kolektormi a reguláciu ohrevu vody. Jeho hlavnou funkciou je meranie teploty v dvoch rôznych bodoch (typicky kolektor a zásobník/boiler) a aktivácia výstupného relé na základe nastaveného teplotného rozdielu.
Princíp fungovania rozdielového termostatu
Základný princíp fungovania spočíva v sledovaní teplotného rozdielu medzi dvoma senzormi. Ak teplota v kolektore (meraná senzorom 1) stúpne nad teplotu v zásobníku (meranú senzorom 2) o vopred nastavený rozdiel (tzv. hysterézia), aktivuje sa relé. Toto relé potom môže zapnúť čerpadlo, ktoré zabezpečuje cirkuláciu teplonosnej látky. Keď sa teploty v oboch bodoch vyrovnajú na požadovanú úroveň alebo keď sa teplotný rozdiel zmenší pod nastavenú hodnotu, relé (a tým aj čerpadlo) sa automaticky vypne.
Technické vlastnosti:
- Využíva dve sondy (typu DS18b20) na meranie teploty.
- Disponuje optickou signalizáciou prevádzky.
- V prípade chyby snímača sa relé automaticky vypne a zobrazí sa indikácia chyby (Err).
- Kombinuje funkcie klasického teplotného spínača s reguláciou na základe teplotného rozdielu.
- Má pamäť pri výpadku elektrického napájania.
Nastavenie hysterézie: Hysterézia je parameter, ktorý určuje minimálny teplotný rozdiel potrebný na zapnutie relé. V štandardnom použití pre solárne kolektory sa bežne používa hodnota okolo 7 °C. Táto hodnota zabezpečuje, že čerpadlo nebude zapínané a vypínané príliš často pri malých kolísaniach teploty.
Možnosť použitia pre chladenie
Teoreticky je možné tento typ termostatu použiť aj na chladenie. V takom prípade by bolo potrebné prehodiť merané body, teda senzory. Funkcia by sa potom obrátila: ak by teplota v chladenom priestore (senzor 1) bola vyššia ako teplota chladiaceho média (senzor 2) o nastavenú hysteréziu, aktivovalo by sa výstupné relé na spustenie chladiaceho procesu.
Pri nastavení pre chladenie je dôležité správne určiť, ktorý senzor bude slúžiť ako primárny (monitorovaný) a ktorý ako referenčný. Pre chladiace aplikácie by bolo ideálne, ak by bolo možné nastaviť rozmedzie teplôt približne 10-20 °C.
Praktické použitie
Tento termostat je užitočný všade tam, kde je potrebné spínať zariadenia na základe rozdielu teplôt. Okrem ohrevu vody v solárnych systémoch môže byť použitý aj v iných aplikáciách, kde je potrebné regulovať procesy na základe teplotných gradientov.
Pri inštalácii je dôležité správne umiestniť senzory:
- Senzor 1 (zóna 1 s nižšou teplotou) by mal byť umiestnený v bojleri alebo v systéme, ktorý sa má ohrievať.
- Senzor 2 (zóna 2 s vyššou teplotou) by mal byť umiestnený na mieste, ktoré sa zohreje pri slnečnom svite (napr. na solárnom kolektore).
Príklad fungovania: Cieľom je zapnúť čerpadlo, ak sa teplotný rozdiel medzi kolektorom a bojlerom zvýši o 5 °C. Ak slnečné žiarenie ohreje kolektor a rozdiel teplôt dosiahne 5 °C, termostat zapne obehové čerpadlo, ktoré dopraví teplú vodu do bojlera. Keď slnko prestane svietiť a teplota v bojleri klesne pod nastavenú hodnotu (napr. 50 °C), termostat zapne vykurovaciu špirálu.
Hlavné výhody termostatu:
- Kombinuje funkcie termostatu pre spínanie špirály a diferenčného rozdielového termostatu.
- Možnosť nastaviť hysteréziu pre opätovné zapnutie relé aj v rozdielovom móde.
- Teplotná blokáda zamedzuje nežiaducemu spínaniu.
- Obe čidlá je možné kalibrovať.
- Pamäť pri výpadku elektrického napájania.
Technické parametre:
- Pracovný rozsah: 2℃～99℃
- Rozsah spínaného rozdielu: 3℃～50℃
- Hysterézia pre rozdiel
- Kalibrácia senzorov
- Funkcia klasického termostatu
- Pamäť pri výpadku prúdu
