Ako funguje bezdrôtový termostat: Princípy a využitie

Predstavte si tú pohodu, keď uprostred zimy prídete po niekoľkých týždňoch do príjemne vykúreného objektu. Bez doprosovania suseda, aby pred Vaším príchodom zakúril... Stačí zaslať jednoduchú SMS s požadovanou teplotou. Vďaka bezdrôtovému termostatu si jednoducho pomocou správy SMS nastavíte teplotu podľa aktuálnych podmienok. Preto sa nemusíte báť poškodenia vykurovacieho systému, pretože vždy viete, aká teplota v objekte naozaj je.

Ako je už z názvu zrejmé, bezdrôtový termostat nepotrebuje k svojej funkcii žiadne káblové vedenie ani špecializované napájacie zariadenie. Prijímacia jednotka so SIM kartou je ľahko inštalovateľná k vykurovaciemu zariadeniu. Bezdrôtový termostat je voľne prenosný a ponúka mnoho variabilných riešení pre reguláciu teploty vo vašej domácnosti.

Základné princípy fungovania termostatov

Existuje nespočetné množstvo termostatov, ktoré nájdete v rôznych zariadeniach, od chladničiek po žehličky. Všetky fungujú na veľmi podobnom princípe - ich hlavnou úlohou je regulácia, teda udržiavanie teploty na ideálnej alebo vami nastavenej úrovni. V tomto návode sa budeme venovať predovšetkým izbovým termostatom, určeným na reguláciu teploty v interiéri. Tieto termostaty môžu ovládať rôzne vykurovacie spotrebiče, ako sú plynové a elektrické kotly, klasické radiátory, tepelné čerpadlá, bojlery, kotly na tuhé palivo či systémy podlahového kúrenia.

Základné rozdelenie izbových termostatov

Pred výberom konkrétneho typu termostatu je dôležité pochopiť základné rozdiely medzi technológiami, na ktorých môžu fungovať.

Mechanické izbové termostaty

Mechanické termostaty sú charakteristické tým, že nie sú pripojené k žiadnemu zdroju energie. Na reguláciu teploty a uzatváranie ventilov využívajú fyzikálne vlastnosti kvapalín alebo plynov, predovšetkým ich rozťažnosť. Klasickým príkladom sú mechanické termostatické hlavice na radiátoroch, ktoré obsahujú kovový mech (vlnovec) naplnený plynom alebo liehom. Vplyvom zmeny teploty sa tento mech rozpína a vysúva piest, ktorý následne zatláča na ventil a uzatvára ho.

Elektrické izbové termostaty

Do tejto kategórie patria všetky zariadenia, ktoré sú pripojené na zdroj elektriny, či už zo siete alebo pomocou batérií. Elektrické termostaty môžu pracovať na rôznych princípoch, pričom sa delia na analógové a digitálne. V drvivej väčšine moderných domácností sa stretnete práve s elektrickými termostatmi.

Analógové izbové termostaty

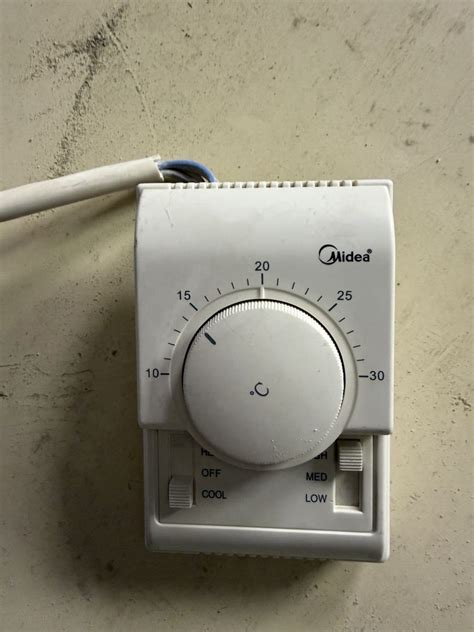

Analógové termostaty patria k starším a spravidla lacnejším typom. Môžu fungovať na dvoch princípoch:

• Bimetalický prúžok: Ide o prúžok zložený z dvoch kovov s rozdielnou rozťažnosťou. Vplyvom tepla sa prúžok ohýba, čím pri zmenách teploty zapína a prepína elektrické obvody v termostate a vykurovacom telese.
• Ortuťové spínače: V starších analógových termostatoch sa vyskytovala ortuť v sklenenej ampulke. Pod vplyvom tepla sa ampulka nakláňala a ortuť prepínala kontakty. Dnes sa s týmto riešením stretnete už len zriedka z dôvodu environmentálnych a bezpečnostných obáv. Spoločnosť Thermostat Recycling Corporation (TRC) od roku 1998 zbiera ortuťové termostaty, pričom len do roku 2017 vyzbierala viac ako 10 ton ortuti.

Najväčšou nevýhodou analógových termostatov je menej presná regulácia teploty, ktorá prebieha skôr orientačne. Tieto termostaty dokážu teplotu len regulovať, prípadne kúrenie úplne vypnúť alebo nastaviť na režim ochrany proti zamrznutiu (anti-freeze).

Digitálne izbové termostaty

Digitálne termostaty predstavujú modernejšiu technológiu. Snímanie a regulácia teploty prebieha na základe digitálnych údajov, kde sa číselná hodnota mení v závislosti od okolitej teploty. Digitálne termostaty môžu byť napájané priamo zo siete alebo z batérií. Ich výhodou je presnejšie snímanie a regulácia teploty, ako aj možnosť využívania rôznych pokročilých funkcií. Nevýhodou môže byť vyššia cena a potenciálne zložitejšie ovládanie.

Rozdelenie termostatov podľa ovládania a funkcií

Okrem základného rozdelenia na mechanické a elektrické, sa izbové termostaty ďalej delia podľa spôsobu ich ovládania a funkcií.

Manuálny izbový termostat (analógový/digitálny)

Do skupiny manuálnych termostatov patria ako mechanické, tak aj elektrické verzie. Označenie "manuálny" sa vzťahuje na spôsob nastavenia - ručne. Tieto termostaty sú jednoduché a lacné, no okrem regulácie teploty neponúkajú žiadne ďalšie pokročilé funkcie.

• Manuálne analógové termostaty: Nemajú displej, iba ovládacie prvky ako kolieska či páčky, ktoré môžu byť podsvietené.
• Manuálne digitálne termostaty: Disponujú displejom (podsvieteným alebo nepodsvieteným), ktorý zobrazuje aktuálnu a/alebo nastavenú teplotu.

Manuálne termostaty sú vhodné pre používateľov, ktorí sú často doma, nemajú problém s ručným nastavovaním a uprednostňujú vykurovanie na stálu teplotu.

Programovateľný termostat

Programovateľný termostat musí byť digitálny. Umožňuje presné nastavenie požadovanej teploty podľa individuálnych potrieb v rôznych častiach dňa alebo týždňa. Môžete naprogramovať napríklad inú teplotu na ráno, na obed a na večer. Termostat následne sám reguluje teplotu podľa zadaných pokynov. Programovanie prebieha prostredníctvom prednastavených alebo manuálnych režimov, v ktorých si môžete vytvoriť vlastný algoritmus regulácie.

Inteligentný termostat

Inteligentné termostaty sú rovnako digitálne a programovateľné, avšak ich programovanie prebieha prostredníctvom pokročilejších systémov. Inteligentné termostaty sa doslova "učia" na základe vašich preferencií a postupne dokážu samy prepočítať ideálnu teplotu. Vďaka Wi-Fi pripojeniu ich môžete prepojiť s ďalšími smart zariadeniami (notebook, tablet, smartfón, hlasoví asistenti ako Google Home či Alexa) a integrovať ich do systémov inteligentnej domácnosti. Toto riešenie je ideálne pre technologických nadšencov.

Dôležité upozornenie: To, že je termostat označený ako inteligentný, neznamená automaticky, že je aj bezdrôtový. Mnohé inteligentné termostaty vyžadujú pripojenie k vykurovaciemu telesu pomocou špeciálnych káblov.

Rozdelenie termostatov podľa spôsobu pripojenia

Pri výbere termostatu je dôležité zvážiť aj spôsob jeho pripojenia k vykurovaciemu systému.

Štandardné drôtové termostaty

Drôtové termostaty sú k vykurovaciemu telesu pripojené pomocou káblov, najčastejšie prostredníctvom vodičov typu CYKY na 230 V okruhy. Tradične sa montujú na stenu a delia sa na:

• Termostaty pod omietku: Vyžadujú väčší stavebný zásah, ale výsledkom je estetické riešenie s prístrojom čiastočne skrytým v stene.
• Termostaty na omietku: Využívajú sa najmä pri dodatočnej montáži alebo výmene starého termostatu. Inštalácia je jednoduchšia, avšak vzhľad nemusí byť taký estetický.

Drôtové termostaty sa ďalej špecifikujú podľa typu vykurovacieho telesa:

Termostat na kotol

Klasické termostaty na kotol sú kompatibilné aj s bojlermi, tepelnými čerpadlami a inými podobnými zariadeniami. Môžu byť pasívne (len prepnú kontakt) alebo aktívne (posielajú 230 V signál priamo do kotla). Tradične sú napájané priamo z 230 V okruhu alebo pomocou batérií.

Termostat na podlahové kúrenie

Tieto termostaty sú určené výhradne pre majiteľov podlahového kúrenia. Sú prepojené s káblami (2300 - 3680 W, 10 - 16 A) ukrytými v podlahe. Vyžadujú pripojenie externého snímača teploty, ktorý sa osádza do flexibilnej rúrky medzi káble. Termostaty sa delia na tie pre teplovodné a elektrické podlahové kúrenie.

Termostat do zásuvky

Tieto termostaty sú tiež drôtovou alternatívou, avšak neinštalujú sa priamo do elektrického okruhu. Zapájajú sa do elektrickej zásuvky v blízkosti vykurovacieho spotrebiča a prepojujú sa s ním krátkym káblom. Hlavnou výhodou je jednoduchá inštalácia bez nutnosti stavebných prác. Nevýhodou je obmedzené umiestnenie v tesnej blízkosti spotrebiča (s výnimkou modelov s Wi-Fi).

Bezdrôtové izbové termostaty

Bezdrôtové termostaty sú ideálnou voľbou pre tých, ktorí chcú mať možnosť premiestňovať termostat z miesta na miesto alebo z miestnosti do miestnosti. Ide o samostatne stojace prístroje, ktoré nevyžadujú žiadnu montáž pod omietku či na stenu.

Bezdrôtové termostaty pozostávajú z dvoch samostatných častí, ktoré spolu komunikujú:

• Izbový termostat: Jednotka s displejom, ktorá slúži na ovládanie, zobrazovanie aktuálnej teploty a nastavenie parametrov.
• Modul: Jednotka, ktorá sa inštaluje priamo na vykurovacie teleso a komunikuje s izbovým termostatom.

Na základe spôsobu komunikácie medzi týmito jednotkami rozlišujeme:

Bezdrôtové Wi-Fi termostaty

Komunikujú prostredníctvom domácej Wi-Fi siete a často umožňujú prepojenie so smartfónmi a inými smart zariadeniami. Toto riešenie je vhodné pre používateľov so stabilným a silným internetovým pripojením.

Bezdrôtové GSM a OpenTherm termostaty

GSM termostaty sú ideálne pre situácie bez internetového pripojenia alebo s nestabilným signálom. Ovládajú sa pomocou SMS správ, preto musia byť vybavené SIM kartou.

OpenTherm (OT) termostaty využívajú špeciálny protokol na komunikáciu. Na základe informácií o teplote v miestnosti, vykurovacej vode a vonkajšej teplote dokážu optimálne riadiť výkon kotla, čo vedie k efektívnejšej regulácii a úspore energie. Tieto termostaty umožňujú moduláciu výkonu kotla, teda plynulé prispôsobovanie výkonu, na rozdiel od jednoduchého zapínania a vypínania. Pre ich funkčnosť je potrebné, aby kotol podporoval protokol OpenTherm.

Termostat na radiátor (termostatická hlavica)

Pod pojmom termostat na radiátor sa najčastejšie ukrýva termostatická hlavica, ktorá je typom mechanického termostatu. Funguje na princípe rozťažnosti kvapaliny v kovovom vlnovci, ktorý ovláda ventil radiátora.

Mechanické termostatické hlavice majú stupnicu od 0 do 6. Číslice neoznačujú priamo stupne Celzia, ale regulačné stupne (číslica 3 zodpovedá približne 20 °C). Otočením na "0" sa radiátor uzavrie, na symbol hviezdičky/vločky sa aktivuje protimrazový režim (cca 6 °C), na "6" je otvorený na maximum.

Dnes sú dostupné aj elektrické a inteligentné termostatické hlavice, ktoré môžu byť napájané drôtovo aj bezdrôtovo a spolupracujú s riadiacimi vykurovacími systémami pre precíznu reguláciu teploty.

Na čo sa zamerať pri výbere termostatu

Pri výbere ideálneho termostatu je potrebné zohľadniť niekoľko kľúčových parametrov:

Kompatibilita s vykurovacím/chladiacim systémom a smart systémami

Základným predpokladom je kompatibilita termostatu s vaším vykurovacím systémom (plynový, elektrický, tuhé palivo). Ak máte aj chladiaci systém, zvážte termostat, ktorý dokáže ovládať oba. Dôležitá je aj prepojiteľnosť s ďalšími smart zariadeniami a systémami. Wi-Fi modely sú zvyčajne univerzálne, avšak niektoré "inteligentné" termostaty môžu fungovať iba s konkrétnym systémom daného výrobcu. Univerzálnosť často signalizuje symbol "Z-Wave".

Spínací kontakt termostatu

Údaj o spínacom kontakte v ampéroch (A) určuje maximálne množstvo elektrického prúdu, ktoré môže pretiecť cez kontakt. Pri prekročení tejto hranice môže dôjsť k prehriatiu a poškodeniu kontaktu. Je dôležité vybrať termostat s kontaktom, ktorý zodpovedá výkonu vášho vykurovacieho spotrebiča. Pri výkonnejších zariadeniach môže byť potrebné použiť silové relé.

Prevádzková a nastaviteľná teplota

Štandardná prevádzková teplota väčšiny termostatov je 0 až 40 °C, niektoré modely zvládnu až 50 °C (vhodné do kotolní). Rozsah nastaviteľnej teploty sa zvyčajne pohybuje od 5 do 35 °C, ale dostupné sú aj modely s rozsahom od 3 °C až do viac ako 40 °C.

Ochrana proti zamrznutiu a prehriatiu

Ochrana proti zamrznutiu (temperovanie) je dnes bežnou funkciou, ktorá automaticky zapne kúrenie, ak teplota klesne pod istú hranicu (zvyčajne 5 °C) a vypne ho po dosiahnutí požadovanej teploty (často 7 - 9 °C).

Ochrana proti prehriatiu zabraňuje poškodeniu systému v prípade nadmerného nárastu teploty.

Typy senzorov

Existujú dva hlavné typy senzorov na meranie teploty: vnútorné (vzduchové) a externé (podlahové). Niektoré termostaty disponujú oboma typmi.

Napájanie

Elektrické termostaty (drôtové aj bezdrôtové) môžu byť napájané zo siete alebo batériami (najčastejšie AA alebo AAA). Sieťové napájanie eliminuje potrebu výmeny batérií, no vyžaduje náročnejšiu inštaláciu. Pri batériových modeloch je užitočný indikátor stavu batérie.

Odolnosť voči vonkajším vplyvom

V závislosti od umiestnenia termostatu zvážte jeho odolnosť voči vode, prachu a iným časticiam (udávané pomocou IP krytia).

Počet programov / Teplotné zmeny

Tento parameter, relevantný najmä pre digitálne termostaty, udáva počet časových bodov v programe, kedy sa má teplota zmeniť. Moderné termostaty ponúkajú týždenné programy s viacerými teplotnými zmenami počas dňa.

Nastaviteľný rozptyl teploty / Hysterézia

Hysterézia definuje rozptyl od nastavenej teploty, pri ktorom termostat zapne alebo vypne vykurovací systém. Napríklad pri hysterézie 0,5 °C a nastavenej teplote 21 °C, termostat zapne kúrenie pri poklese na 20,5 °C a vypne pri náraste na 21,5 °C. Optimálne nastavenie je zvyčajne 0,5 až 1 °C. Hysterézia zabraňuje príliš častému spínaniu systému a prispieva k jeho efektívnosti.

Displej a ovládacie prvky

Digitálne termostaty sú vybavené displejom, ktorý môže byť väčší či menší, dotykový alebo klasický. Dôležité je, či displej disponuje podsvietením a aké informácie zobrazuje (aktuálna/nastavená teplota). Ovládacie prvky (klávesnica, tlačidlá, kolieska, páčky) by mali byť intuitívne a s dobrou životnosťou. Kolieska a páčky sú často trvácnejšie. Podsvietenie ovládacích prvkov môže byť praktické.

Dizajn

Pri výbere termostatu zohľadnite aj jeho dizajnovú stránku, aby esteticky zapadol do interiéru vašej domácnosti.

Typy regulácie

Termostaty využívajú rôzne typy regulácie teploty, pričom najčastejšie sa stretnete s:

• Teplotná hysterézia: Základný spôsob regulácie, kde sa systém zapína a vypína v rámci definovaného teplotného rozptylu.
• PI a PID regulácia: Pokročilejšie algoritmy, ktoré zohľadňujú nielen aktuálnu teplotu, ale aj rýchlosť jej zmeny a akumulovanú odchýlku, čím dosahujú presnejšiu a stabilnejšiu reguláciu.

Ďalšie funkcie a vlastnosti

Kalibrácia izbovej teploty

Niektoré termostaty umožňujú kalibráciu zobrazenia izbovej teploty, aby bola v súlade s inými meracími prístrojmi v miestnosti.

Funkcia zablokovania termostatu (Lock)

Táto funkcia slúži na zabránenie nežiaducemu prenastaveniu programov, napríklad v domácnostiach s deťmi.

Krátkodobá manuálna zmena teploty

Programovateľné termostaty často umožňujú dočasne zmeniť nastavenú teplotu bez narušenia naprogramovaného režimu. Po uplynutí určitého času sa termostat automaticky vráti k pôvodnému programu.

Spínaná záťaž a napätie

Pri výbere termostatu je dôležité zohľadniť typ spínania, ktorý vyžaduje váš spotrebič. Väčšina plynových kotlov používa beznapäťové pripojenie. Výstupné hodnoty maximálneho spínateľného napätia a prúdu sú kľúčové pre udržanie životnosti spínacej jednotky termostatu.

Protokol OpenTherm

Ako už bolo spomenuté, OpenTherm je obojsmerný komunikačný protokol, ktorý umožňuje efektívnu reguláciu vykurovacieho systému v spolupráci s kotlom.

Technológie MESH a ZigBee

Technológie MESH a ZigBee umožňujú priamu komunikáciu medzi viacerými bezdrôtovými zariadeniami a prenos signálu na väčšiu vzdialenosť, čo je výhodné najmä vo viacposchodových budovách. ZigBee je nízkoenergetický protokol vhodný pre domáce automatizačné zariadenia.

Vzdialené ovládanie cez mobilnú aplikáciu

Moderné termostaty (napr. radu GoSmart) s pripojením na internet umožňujú diaľkové ovládanie cez mobilnú aplikáciu, sledovanie štatistík využitia energie a prístup k pokročilým funkciám ako ovládanie hlasovými asistentmi či regulácia podľa GPS polohy.

Samoučiace funkcie (Self-learning)

Niektoré termostaty dokážu generovať vlastné párovacie kódy a učiť sa z vašich nastavení pre optimalizáciu vykurovania.

Umiestnenie termostatu

Pre správnu funkciu by mal byť termostat (vysielač bezdrôtového systému) umiestnený na vhodnom mieste v najchladnejšej miestnosti, s dobrou cirkuláciou vzduchu, mimo priameho slnečného žiarenia a zdrojov tepla. V prípade bezdrôtových systémov je možné umiestniť ovládacie jednotky na jednom mieste, zatiaľ čo senzory sú v jednotlivých miestnostiach.

Príklady bezdrôtových termostatov

Na trhu existuje mnoho typov bezdrôtových termostatov, ktoré zvládajú náročné podmienky, vrátane viacposchodových budov. Moderné Zigbee termostaty, ako napríklad podlahový termostat TDR83, biely sklenený termostat TDS21 alebo inteligentný izbový termostat TDR89-ZB, sú navrhnuté s ohľadom na silný a stabilný signál, často s integrovanými zosilňovačmi signálu.

Pre zlepšenie výkonu signálu je dôležité umiestniť termostat na centrálne miesto a držať ho ďalej od iných zariadení pracujúcich na frekvencii 2,4 GHz.
