Systémy na odvod spalín pre kondenzačné kotly a iné spotrebiče

Pri výbere vhodného systému na odvod spalín je kľúčové zohľadniť typ spotrebiča, jeho prevádzkové podmienky a materiálové vlastnosti komínového systému. V tomto článku sa zameriame na rôzne typy komínových systémov, ich aplikácie a špecifiká, ktoré sú dôležité najmä pri kondenzačných kotloch.

Typy komínových systémov a ich použitie

Existuje široká škála komínových systémov, ktoré sa líšia konštrukciou, materiálmi a určením. Medzi najbežnejšie patria:

Systémy z nehrdzavejúcej ocele

Tieto systémy sú známe svojou odolnosťou a všestrannosťou. Ponúkajú sa v rôznych vyhotoveniach:

• Trojvrstvový systém CERASTEEL: S izostatickou vložkou je vhodný pre všetky typy palív a spotrebiče pracujúce vo vákuu aj v pretlaku.
• Trojvrstvový vysokotlakový systém Almeva HDW25: Určený na odvod spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov. Je vhodný pre pevné, kvapalné a plynné palivá vo vysokotlakovej prevádzke. Systém je odolný voči vlhkosti a umožňuje suchú aj mokrú prevádzku.
• Všestranný trojvrstvový komínový systém Almeva Triple DW25: Vhodný pre všetky typy palív a spotrebičov v podtlakovej aj pretlakovej prevádzke.
• Trojvrstvový komínový systém Almeva Triple DW25 black: Vhodný na vnútorné aj vonkajšie inštalácie.
• Jednovrstvový vysokotlakový systém Almeva HEW: Používa sa na odsávanie spalín z kogeneračných jednotiek, spaľovacích motorov, záložných jednotiek a generátorov, pre pevné, kvapalné a plynné palivá vo vysokotlakovej prevádzke. Komín je vyrobený z nehrdzavejúcej ocele triedy 1.4404 a je odolný voči vlhkosti, umožňuje suchú aj mokrú prevádzku.
• Koncentrický dymovodný systém ALMEVA Double DK: Vyrobený z ocele odolnej voči kyselinám a vlhkosti, určený pre odvod spalín.

Plastové systémy na odvod dymu a spalín

Plastové systémy sú často používané pre ich odolnosť voči korózii a kyslému kondenzátu, najmä pri kondenzačných kotloch.

• Plastový systém odvodu dymu LAS: Skladá sa z pevných rúrok, tvaroviek s 87° odbočkami a príslušenstva PPH, PPH/nerezová oceľ. Ponúka sa ako jednovrstvový alebo koncentrický.
• Plastový systém odvodu dymu CAS: Obsahuje pevné rúrky, tvarovky s odbočkami 45°, 87° a príslušenstvo PPH. Existuje ako jednovrstvový alebo koncentrický systém s bielym plášťom z nehrdzavejúcej ocele.
• Plastový systém odvodu spalín (koncentrické rúry): Skladá sa z koncentrických pevných rúrok PPH a tvaroviek z rôznych materiálov (vysokoleštená nehrdzavejúca oceľ, komaxitovaný biely plech, matná nehrdzavejúca oceľ). Je určený najmä pre komíny vo vonkajšom prostredí.
• Systém odvodu spalín LIL a LIB: Pozostáva z koncentrických pevných rúrok a tvaroviek z PPH/nerezovej ocele. Sú určené predovšetkým pre vedenia spalín vo vnútornom prostredí.
• Plastový systém odvodu spalín LIK: Skladá sa z koncentrických pevných rúrok a tvaroviek PPH/PPH. Je určený najmä pre komíny vo vnútornom prostredí.
• Jednovrstvový plastový systém odvodu dymu FLEX: Obsahuje flexibilné hadice, tvarovky a príslušenstvo. Je navrhnutý na zasúvanie do komínových prieduchov.
• Jednovrstvový plastový systém odvodu spalín STARR: Pozostáva z pevných rúrok, tvaroviek a príslušenstva PPH. Používa sa na použitie v interiéri a na vložkovanie priamych komínových prieduchov.

Špecifické systémy a aplikácie

• Trojzložkové komínové systémy EIB a EIZ: Používajú sa na odvod spalín zo zariadení spaľujúcich plynné, kvapalné a pevné palivá. Môžu pracovať v podtlakovom aj pretlakovom režime.
• Systémy pre plynové a kondenzačné kotly: Používajú sa na odvod spalín z plynových a kondenzačných kotlov s maximálnou teplotou spalín na hrdle spotrebiča 120 °C. Sú určené pre podtlakové aj pretlakové spalinové cesty.
• Odkúrenie pre turbo kotly: Používa hliníkový materiál a je určené pre plynové kotly s maximálnou teplotou spalín do 200°C. Systémy sú súosé (ø60/100 mm, ø80/125 mm) alebo jednoduché (ø60 mm, ø100 mm).
• Odkúrenie kondenzačných kotlov: Využíva polypropylén, ktorý je odolný voči kyslému kondenzátu. Je určené pre plynové alebo olejové kotly s maximálnou teplotou spalín do 120°C. Systémy sú súosé (ø60/100 mm, ø80/125 mm) alebo samostatné. Pre vonkajšie použitie je k dispozícii súosé odkúrenie ø80/125 mm s nerezovou vonkajšou rúrkou.

Dôležité aspekty pri inštalácii dymovodu pre kondenzačný kotol

Pri inštalácii dymovodu pre kondenzačný kotol je potrebné dodržiavať niekoľko kľúčových pravidiel:

• Dĺžka dymovodu: Mal by byť čo najkratší, ideálne nie dlhší ako 25% dĺžky od napojenia spalín do komína po ústie komína.
• Sklon dymovodu: Nikdy by nemal smerom k sopúchu klesať alebo byť v rovine. Je nutné zabezpečiť mierny spád smerom ku kotlu pre odvod kondenzátu.
• Priemer dymovodu: Vnútorný priemer komína by mal zodpovedať priemeru hrdla na výstupe spalín zo spotrebiča.
• Redukcia priemeru: Ak je priemer dymovodu a komína odlišný, je potrebné použiť redukciu. Odporúča sa redukovať maximálne o 30 mm.
• Komínová klapka: Jej použitie závisí od komínového ťahu. Pri nových komínoch s dobrým ťahom sa odporúča jej použitie. Pri starších komínoch alebo redukovaných dymovodoch s nižším ťahom môže byť zbytočná. V prípade neistoty sa odporúča klapku namontovať, aby sa predišlo problémom s ťahom.

Príslušenstvo a doplnky

K dispozícii je aj široké spektrum príslušenstva, ktoré uľahčuje inštaláciu a zabezpečuje správnu funkciu systémov:

• Pripojovacie adaptéry: Napríklad pripojovací adaptér 80/125 mm pre rôzne konfigurácie.
• Redukcie: Na prispôsobenie rôznych priemerov.
• Tvarovky: Kolená, T-kusy, redukované T-kusy, kolená rohové a redukované, nástenky, prechody priame.
• Montážne prvky: Príchytky, spojky, držiaky.
• Regulačné prvky: Komínové klapky.

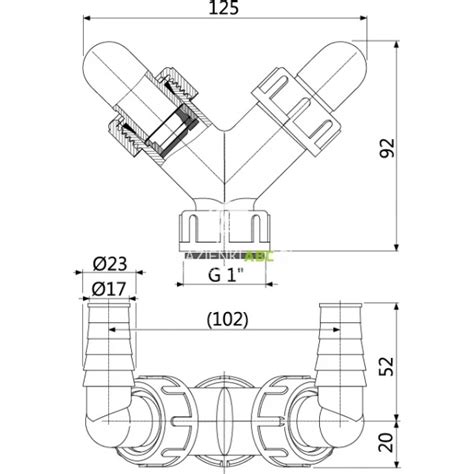

Rozdvojka ALCADRAIN P148Z je praktickým riešením pre pripojenie až dvoch spotrebičov, ako sú práčka alebo umývačka riadu, k jednému sifónu. Umožňuje bezpečné pripojenie vďaka integrovaným spätným klapkám, ktoré chránia pred spätným tokom vody.
