Výber správneho vykurovacieho kotla a jeho optimálneho výkonu je kľúčový pre zabezpečenie tepelnej pohody vo vašej domácnosti a zároveň pre minimalizáciu prevádzkových nákladov. Výkon kotla patrí k základným parametrom, ktoré je potrebné zvažovať pri kúpe nového tepelného zdroja.
V nasledujúcich riadkoch nájdete podrobnejšie informácie o tom, prečo je výkon plynového, elektrického kotla alebo kotla na drevo, či iné tuhé palivo dôležitý pre optimálnu prevádzku zariadenia. Dozviete sa, čo je to modulácia výkonu kotla, prečo je dôležitá, ako vypočítať výkon kotla a aké spôsoby výpočtu výkonu kotla existujú a čo k tomu potrebujete poznať. Na základe toho sa potom môžete lepšie rozhodnúť, aký kotol do rodinného domu, bytovky, kancelárskej budovy či obchodu je najlepší. Tento výber by ste však mali za každých okolností prediskutovať s odborníkmi.
Význam výkonu kotla a jeho kľúčové parametre
Definícia výkonu kotla
Výkon kotla na vykurovanie je jednou z najdôležitejších vlastností vykurovacieho zariadenia. Výkon kotla závisí predovšetkým od toho, aké množstvo tepla je potrebné dodať do daného priestoru (bytu, domu, kancelárie, obchodu, či iného typu priestoru), aby bola vytvorená tepelná pohoda pre obyvateľov, nájomcov alebo zákazníkov.
Kotol funguje na vyššom výkone pri nízkej vonkajšej teplote. Pri vyšších teplotách, naopak, je potrebný oveľa menší výkon. Ovládanie výkonu kotla zabezpečuje takzvaná výkonová modulácia.
Účinnosť a kondenzačné kotly
Účinnosť je parameter, ktorý by sme si pri výbere plynového kotla mali všímať ako ten najdôležitejší technický údaj. Synonymom slova účinnosť je efektívnosť či hospodárnosť. Zjednodušene povedané, ak by sme nainštalovali dva rôzne kotly pri tých istých vykurovacích podmienkach, tak kotol s vyššou účinnosťou by pri rovnakom odovzdanom teple spotreboval menej zemného plynu. V súčasnosti za najúčinnejšie považujeme kondenzačné plynové kotly.
Kondenzačný kotol je konštruovaný tak, aby mohol maximálne využiť energiu zemného plynu. Spaliny odchádzajúce z kotla, ktoré vzniknú pri spaľovaní zemného plynu, sa ochladzujú až pod teplotu tzv. rosného bodu (ktorá je približne 57 °C). Tak nastáva kondenzácia vodnej pary obsiahnutej v spalinách a získava sa takzvané kondenzačné teplo. Kondenzačné kotly sú najúspornejšie a vedia ušetriť až 17 % paliva v porovnaní s bežnými a až 33 % v porovnaní so zastaralými plynovými kotlami.
V literatúre sa môžeme stretnúť s dvoma rôznymi hodnotami účinnosti kondenzačných kotlov. Tá prvá hovorí o účinnosti pod hranicou 100 %, a to až 98 %, tá druhá zas hovorí o účinnosti nad 100 %, a to až neuveriteľných 109 %. Účinnosť 98 % môžeme považovať za fyzikálne správnu a je počítaná z tzv. spaľného tepla. Ak sa však pri výpočte použije hodnota výhrevnosti paliva, tak je možné uvádzať účinnosť až 109 %.
Účinnosť kotla je jeden z najdôležitejších parametrov, ktorý by mal byť čo najvyšší v celom výkonovom rozsahu kotla.
Modulácia výkonu kotla
Moduláciu výkonu možno zjednodušene prirovnať k regulácii plameňa klasického plynového sporáka. Keď potrebujeme, aby sa voda v hrnci zohriala rýchlo a na vysokú teplotu, tak nastavíme čo najväčší plameň. Naopak, ak potrebujeme zohriať vodu v hrnci pomaly na nižšiu teplotu a udržiavať ju, tak nastavíme malý plameň.
Na rozdiel od sporáka vie plynový kotol modulovať svoj výkon automaticky na základe niekoľkých vstupných parametrov, ktoré si sleduje a vyhodnocuje tak, aby vedel nastaviť optimálny pracovný výkon kotla. Široká lineárna modulácia výkonu kotla umožňuje rovnomerné vykurovanie objektu bez zbytočného cyklovania kotla (časté vypínanie a zapínanie znamená zvýšené opotrebovávanie príslušných častí kotla a nehospodárnu prevádzku). Kotol by mal byť schopný plynule regulovať svoj výkon v čo najväčšom rozsahu, napríklad od 10 % nominálneho výkonu až po samotný nominálny výkon.
Dnes vieme, že približne až počas 3/4 vykurovacej sezóny je pre vykurovanie domov postačujúcich len 15 až 50 % nominálneho výkonu kotla. Najväčším prínosom moderných kotlov je schopnosť pracovať s maximálnou účinnosťou bez potreby cyklovania.
Čo je to kotol a ako funguje?
Regulačné systémy pre optimálnu prevádzku
Moderné kotly využívajú pokročilé regulačné systémy:
- Ekvitermická regulácia: Jej úlohou je zabrániť zbytočným tepelným stratám sledovaním zmien vonkajšej teploty, na čo slúži snímač teploty. V kotle sa porovnávajú teploty vykurovacieho zdroja, vonkajšej teploty a aj teploty v miestnosti. Na základe týchto údajov kotol reguluje v súlade s nastavenou ekvitermickou krivkou teplotu vykurovacej vody a čas trvania vykurovania. Pokiaľ je vonku chladnejšie alebo sa ochladzuje, teplota vykurovacej vody sa automaticky zvýši, aby sa v dome udržala konštantná tepelná pohoda.
- Riadenie otáčok obehového čerpadla: V prípade núteného obehu vykurovacej vody táto funkcia znižuje teplotu vratnej vody v prechodných obdobiach (jar, jeseň), čím sa zvyšuje pásmo využitia kondenzácie a zvyšuje sa účinnosť kotla.

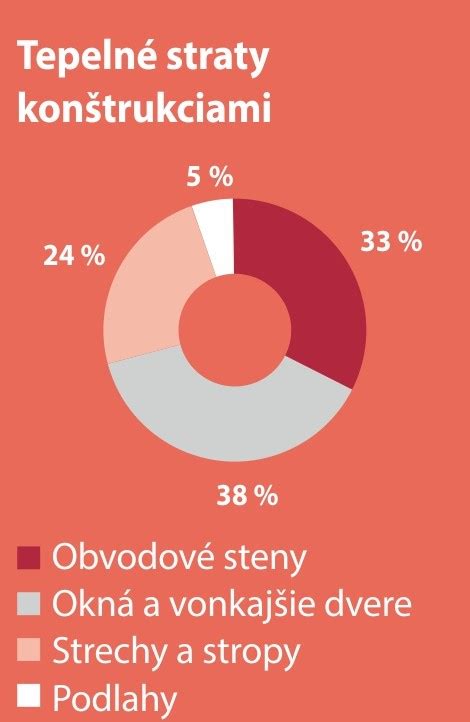

Tepelné straty budovy
Ak má vybraný kotol na vykurovanie plniť úlohu zabezpečenia optimálnej tepelnej pohody a zároveň fungovať pri čo najmenších prevádzkových nákladoch, je dôležité poznať aj tepelnú stratu domu alebo budovy. Aby bol dom teplý, musí vykurovací systém úplne vyrovnať všetky existujúce tepelné straty. Teplo uniká cez steny, okná, podlahy, strechy. To znamená, že pri výpočte výkonu kotla je potrebné brať do úvahy stupeň izolácie všetkých týchto častí bytu alebo domu.
Tepelná strata sa uvádza v projekte vykurovania a predstavuje hraničný parameter, platný len pri najnižších vonkajších teplotách (na Slovensku je to v čase, kedy teplota vzduchu klesne pod zhruba -12 alebo -15 °C). Takéto obdobie však trvá zvyčajne maximálne pár týždňov. Bežne sa teploty v zimnej sezóne pohybujú okolo nuly. V takých prípadoch teda postačuje výkon kotla menší ako 25 % tepelnej straty domu alebo budovy. Pri súčasných novostavbách sa táto okamžitá tepelná strata pohybuje okolo 2 až 4 kW.
Práve z tohto dôvodu je dôležité pri kúpe vybrať kotol s takými parametrami, aby dokázal optimálne fungovať a zabezpečiť tepelný komfort aj pri teplotách okolo 0 °C. Ak totiž kotol funguje nesprávne a mimo určeného rozsahu, dochádza k už spomenutému cyklovaniu. Štandardné kotly so štartovacím výkonom 6-8 kW absolvujú takýchto cyklov okolo 40 000 ročne.
Metódy výpočtu výkonu kotla
Pre výber kotla a jeho optimálne fungovanie je dôležité vopred určiť potrebný výkon. Orientačný výkon kotla, potrebný na vykúrenie priestorov, si môžete vypočítať aj sami. Následne zúžiť výber na zariadenia spĺňajúce kritériá a na záver sa rozhodnúť pre konkrétny kotol. Samozrejme, ide iba o orientačný výpočet výkonu kotla a odporúčame konzultovať túto problematiku s odborníkmi. Rovnako tak je potrebné sa pri výbere konkrétneho kotla poradiť s projektantom budovy alebo vykurovacieho systému.
K tomu, aby sme mohli aspoň orientačne určiť požadovaný výkon kotla, musíme poznať niekoľko dôležitých údajov, hlavne obytnú plochu domu, celkový súčet objemu vykurovaných miestností, vek budovy, prípadné zateplenie a určenie, či inštalovaný vykurovací systém je novší alebo starší.
Orientačný výpočet podľa plochy a objemu priestoru
Jednou z najjednoduchších metód, ako vypočítať orientačný výkon kotla, je na základe priemernej potreby tepla na meter štvorcový alebo kubický:
- Niekedy sa uvádza, že na jeden meter štvorcový je potrebný výkon zhruba 70 až 80 Wattov tepelného výkonu (35-40 Wattov na meter kubický) pri novšej budove s modernou inštaláciou vykurovania.
- Pri starších domoch bez tepelnej izolácie a s väčšími tepelnými stratami a s tradičnou inštaláciou vykurovania sa jedná o hodnotu približne 150 až 160 Wattov na meter štvorcový (70 - 80 Wattov na m³).
Treba podotknúť, že tieto hodnoty sú iba orientačné a neberú do úvahy možné rezervy a špecifické podmienky odlišné pre každý objekt. Teda napríklad koľko členov domácnosti žije v dome, od čoho následne závisí potreba vykurovania jednotlivých miestností alebo požiadavky na množstvo teplej vody.
Jednoduchá metóda podľa plochy (1 kW na 10 m²)
Toto je najjednoduchší spôsob výberu vykurovacieho kotla z hľadiska výkonu. Pri analýze mnohých hotových výpočtov sa odvodil priemerný údaj: na vykurovanie 10 metrov štvorcových plochy je potrebný 1 kW tepla. Tento vzor platí pre miestnosti s výškou stropu 2,5 - 2,7 m a strednou izoláciou.
Príklad: Ak máte jednopodlažný dom s plochou 168 metrov štvorcových (napr. 12 m * 14 m), požadovaný výkon by bol 168 / 10 = 16,8 kW.
Orientačný výpočet výkonu podľa typu budovy:
Jednou z možností, ako vypočítať orientačný výkon kotla, je na základe nasledovnej tabuľky:
| Obytná plocha | Nová budova s dobrou izoláciou a moderným vykurovacím systémom (kW/m²) | Budova z 80.-90. rokov s dobrým zateplením a moderným vykurovacím systémom (kW/m²) | Nezateplená budova z 80.-90. rokov a starším vykurovacím systémom (kW/m²) | Budova zo 70. rokov s dobrým zateplením a starším vykurovacím systémom (kW/m²) | Budova zo 70-tych rokov a staršia, nezateplená, so starým vykurovacím systémom (kW/m²) |
|---|---|---|---|---|---|
| 112 m² | (cca 0,07-0,08 kW/m²) | (cca 0,1-0,12 kW/m²) | (cca 0,15-0,18 kW/m²) | (cca 0,12-0,15 kW/m²) | (cca 0,18-0,2+ kW/m²) |
Orientačný výkon kotla podľa plochy a objemu vykurovaného priestoru:
Ďalšia tabuľka pre orientačný výpočet výkonu kotla na základe celkovej plochy a objemu:
| Obytná plocha priestoru | Objem priestoru | Orientačný výkon kotla |
|---|---|---|
| 112 m² | 300 m³ | 9 kW |
| 187 m² | 500 m³ | 15 kW |
| 250 m² | 666 m³ | 20 kW |
| 300 m² | 800 m³ | 24 kW |
| 375 m² | 1 000 m³ | 30 kW |
| 537 m² | 1 433 m³ | 43 kW |
| 750 m² | 2 000 m³ | 60 kW |
Orientačný potrebný výkon zdroja tepla, ako aj ročnej spotreby zemného plynu v závislosti od plochy vykurovania, kvality domu a iných faktorov, si môžete sami vypočítať aj na špecializovaných stránkach poskytovateľov energií.
Výpočet podľa počtu radiátorov
Jednou z najjednoduchších metód, ako zistiť potrebný výkon kotla, je spočítaním všetkých vašich radiátorov. Výkon kotla sa totiž preratáva podľa výkonu radiátorov. Ak má radiátor výkon 1 kW, tak pri dvanástich radiátoroch to vychádza na kotol s výkonom 12 kW. Vo všeobecnosti tak platí, že čím viac radiátorov máte v domácnosti, tým výkonnejší kotol na ich zásobovanie potrebujete.
Zohľadnenie dodatočných faktorov
Pri presnejších orientačných výpočtoch je dôležité zohľadniť aj ďalšie špecifické faktory, ktoré môžu výrazne ovplyvniť potrebu tepla.
Výška stropov
Ak sú stropy v súkromných domoch vyššie ako štandardných 2,5 - 2,7 m, je potrebné prepočítať výkon. Ak je výška stropu viac ako 2,9 m, budete musieť prepočítať. Napríklad, ak má budova výšku stropu 3,2 metra, bude potrebný korekčný koeficient.
Geografická poloha a klimatická zóna
Je zrejmé, že v teplejších južných regiónoch je potrebných oveľa menej tepla ako v chladnejších severných oblastiach. Preto existujú aj koeficienty, ktoré zohľadňujú región bydliska. Ak je dom bližšie k južnej hranici, uplatňuje sa nižší koeficient, bližšie k severu, väčší. Stredná časť Slovenska sa berie ako štandard.
Príprava teplej úžitkovej vody (TÚV)
Vyššie sme hovorili o výpočte výkonu kotla, ktorý funguje iba na vykurovanie. Ak plánujete tiež ohrievať vodu, musíte produktivitu ešte zvýšiť. Nájdená hodnota výkonu by sa mala vynásobiť korekčným koeficientom (napr. 1,2 až 1,25), aby sa zohľadnila spotreba teplej vody.
Výpočet výkonu kotla pre byt
Výpočet výkonu kotla na vykurovanie bytov sa počíta rovnakou rýchlosťou: 1 kW tepla na 10 metrov štvorcových. Oprava ale postupuje podľa ďalších parametrov. Pri výpočte tiež stojí za zváženie počet stien otočených do ulice, kvalita okien (napr. staré drevené vs. moderné s dvojitým zasklením) a poloha bytu v rámci budovy (napr. stredný byt vs. rohový alebo vrchný/spodný, ktoré majú väčšie tepelné straty).
V prípade stanovenia výkonu vykurovacieho kotla pre byt je možné použiť aj metódu založenú na celkovom objeme priestorov (normy SNiP). Tento prístup je v zásade správnejší, pretože okamžite zohľadňuje výšku stropov. Obvykle poznáme plochu bytu, takže bude treba vypočítať objem tak, že vynásobíte celkovú vykurovanú plochu výškou stropov.
Príklad výpočtu výkonu kotla pre byt: Nech sa byt nachádza na treťom poschodí päťposchodovej tehlovej budovy. Jeho celková plocha je 87 m².
- Výpočet objemu: 87 m² * 2,7 m (výška stropu) = 234,9 m³.
- Požadovaný výkon (základ): Zvažujeme 235 m³.
- Korekcia pre polohu: Pretože sú vykurované byty v hornej a dolnej časti (stredový byt), použijeme faktor 0,7.
- Korekcia pre TÚV: Kotol bude ohrievať vodu pre domáce potreby, za to dáme rozpätie 25 % (koeficient 1,25).
- Korekcia pre okná: Okná na byte neboli zmenené, sú staré a drevené, čo si vyžiada dodatočnú korekciu pre tepelné straty.
Dôležité aspekty pri výbere a inštalácii kotla
Výber kotla pre konkrétny typ domu
Pri výbere nového kotla by ste si mali najskôr ujasniť, čo vlastne od vášho vykurovacieho zariadenia očakávate a akú sumu ste ochotní investovať do kúpy. Dôležitým faktorom je aj použité palivo a veľkosť objektu alebo miestností, ktoré chcete prostredníctvom kotla vykurovať. Od týchto vlastností totiž závisí maximálny výkon kotla, ktorý je potrebné vypočítať ešte pred samotnou kúpou.
Novostavby a energeticky úsporné budovy
Kondenzačné plynové kotly zaručujú skvelý vykurovací systém, najmä v novom, relatívne energeticky úspornom stavebníctve. Ak hľadáte odpoveď na otázku, aký plynový kotol vybrať pre dom s rozlohou 150 m², pravdepodobne ide o novostavbu, pretože to vyplýva z metráže, ktorá je charakteristická pre dnes stavané domy.
Na vykurovanie samotného domu v novom stavebníctve sa počíta približne 6-7 kW na 100 m², niekedy sa to tiež uvádza vo forme 0,6 kW na 10 m². K tomu je však potrebné pridať určitú časť výkonu kvôli zabezpečeniu teplej úžitkovej vody pre obyvateľov. Podľa týchto odporúčaní pre dom s rozlohou 150 m² treba vybrať plynový kotol s výkonom 12-15 kW, v závislosti od stupňa izolácie. Čo tieto hodnoty znamenajú v praxi? Ak napríklad bývate vo dvojici v malom byte s jednou kúpeľňou a menším počtom radiátorov, postačí vám obyčajný kondenzačný kotol bez zásobníka vody. Svojimi rozmermi totiž nezaberie toľko miesta ako kotol so zásobníkom.
Pre domácnosť s tromi spálňami a dvoma kúpeľňami s vaňou a sprchou sa odporúča kotol do 26 kW. Zásobník s objemom okolo 50 litrov je zvyčajne postačujúci. Pre veľkú rodinu a veľký dom s viac ako štyrmi spálňami a tromi kúpeľňami je namieste hľadať kotol s výkonom do 35 kW.
Staršie domy
Samozrejme, kondenzačný kotol môže slúžiť aj v starom, menej energeticky úspornom stavebníctve. Spotreba tepla v starom dome je výrazne vyššia ako v novom. Na 100 m² takéhoto domu sa vyberá už aj 10-12 kW - hoci 12 kW by bolo potrebných len v prípade domu s extrémne veľkými tepelnými stratami. V starom dome je potrebné dôkladne sa postarať o termomodernizáciu. Radikálna termomodernizácia je často veľmi nákladná, takže ak je to potrebné, je dobré rozložiť práce na niekoľko sezón. Na začiatok sa treba postarať o okná a radiátory, prípadne ich vymeniť za novší typ. Ďalej je potrebné rozhodne zatepliť budovu.
Typ kotla a jeho vplyv na výkon
Existuje viacero typov kotlov a ich výkony sa líšia. Preto si premyslite, ktorý je pre vás najvhodnejší.
- Kombinovaný (dvojfunkčný) kotol s prietokovým ohrevom vody: Plní dve funkcie - okrem ústredného kúrenia ohrieva aj vodu, a to v jednej kompaktnej jednotke. Spúšťa sa len vtedy, keď pustíte vodu alebo keď zásobuje ústredné kúrenie. Aby dokázal obe tieto úlohy vykonávať naraz, nutne potrebuje vyšší výkon. Kombinované kotly majú pri rovnakom počte radiátorov vyšší výkon, pretože súčasne ohrievajú vodu a vykurujú interiér. Kotly s prietokovým ohrevom poskytnú 12 - 16 litrov vody, dohriatej o 25 °C za minútu (asi 38 °C teplá voda), čo je optimálna teplota na sprchovanie. Hodí sa skôr do menších domácností, kde nedochádza k odberu na dvoch, alebo viacerých miestach.
- Kotol so zásobníkom teplej vody: Už sa nedá povedať, že je kompaktný. Kotol síce vykuruje aj ohrieva vodu, ale na jej skladovanie potrebujete samostatný zásobník (alebo zabudovaný). Zostava kotla a zásobníka je vhodná pre väčšie domácnosti, pretože umožňujú teplou vodou zásobovať väčšie množstvo odberných miest (napríklad drez, sprchu a vaňu zároveň). Ak sa zo zásobníka vypustí časť teplej vody, alebo ak poklesne jej teplota, voda sa opätovne dohreje pri malej spotrebe energie. Teplota vody v zásobníku by mala byť v rozmedzí od 55 do 60 stupňov Celzia. Ak vlastníte stredne veľký dom s vyšším odberom teplej vody a viacerými kúpeľňami, poobzerajte sa radšej po kondenzačnom kotle so zásobníkom teplej vody. Pri sprchovaní čerpáte už zohriatu vodu zo zásobníka a kotol sústredí svoj výkon najmä na vykurovanie. Objem zásobníka sa pohybuje od 45 do 120 litrov.
- Jednofunkčný kotol: Vykuruje len ústredné kúrenie a na ohrev teplej vody potrebuje samostatný externý ohrievač alebo zásobník.
Profesionálny výpočet a konzultácia
Správny výkon je nutné vždy vybrať na základe projektového výpočtu, kde sú určené tepelné straty budovy. Správne naprojektovaný kotol zabezpečí dostatok tepla aj v chladných aj prechodných obdobiach v roku a dovoľuje znížiť výkon na optimálnu hodnotu. S vážnym prístupom špecialisti objednávajú výpočet tepelných strát budovy a podľa výsledkov je už vybraný kotol a všetky ďalšie parametre vykurovacieho systému.
Pri tomto výpočte je potrebné vziať do úvahy, z čoho sú vyrobené steny, podlaha, strop, ich hrúbka a stupeň izolácie. Berú do úvahy aj to, aké sú okná a dvere, či existuje systém prívodného vetrania a aký je jeho výkon. Existuje aj druhý spôsob stanovenia tepelných strát, a to pomocou termovízie, ktorá v skutočnosti dokáže určiť množstvo tepla, ktoré stráca dom/miestnosť.
V každom prípade sa pred zakúpením zariadenia poraďte s odbornou firmou, ktorá bude zapojenie realizovať. Odborníci pri návrhu vždy zohľadňujú nielen spomínané, ale aj ďalšie veľmi dôležité parametre.
Výkonová rezerva (naddimenzovanie)
Teraz o tom, či stojí za to vziať kotol s výkonovou rezervou. Neustála prevádzka zariadenia na hranici schopností vo všeobecnosti negatívne ovplyvňuje jeho životnosť. Preto je žiaduce mať výkonnostnú rezervu, malú, asi 15 - 20 % vypočítanej hodnoty. Príliš veľké zásoby sú z ekonomického hľadiska nerentabilné: čím je zariadenie výkonnejšie, tým je drahšie, a rozdiel v cene je navyše značný.
Netreba sa obávať mierneho naddimenzovania moderného plynového kotla, nebude spotrebovávať viac plynu. Je to veľmi jednoduché na vysvetlenie - dnešné plynové kotly sú totiž veľmi moderné zariadenia, plné teplotných čidiel, ktoré sa automaticky vypnú, keď dosiahneme požadovanú teplotu. Prúd plynu a jeho spotreba budú okamžite odpojené a nebudete platiť viac za účty.
Umiestnenie a inštalácia
Kotol môže byť umiestnený stacionárne na podlahe, alebo sa môžete rozhodnúť pre závesný na stenu. Závesné kotly sa umiestňujú buď do kotolne, alebo sa pri splnení bezpečnostných požiadaviek umiestnia aj v iných neobývaných miestnostiach. Vzhľadom na súčasné trendy je možné umiestniť kotol aj do kúpeľní. V prípade teplej vody sa odporúča umiestniť kotol či zásobník v blízkosti odberného miesta z dôvodu zníženia tepelných strát v potrubí.
Podstatným kritériom pri výbere správneho kotla a miesta jeho ďalšej inštalácie je možnosť prívodu vzduchu, ktorý je potrebný pre spaľovanie a odvod spalín. Prívod spaľovaného vzduchu a odvod spalín musí byť spoľahlivý a bezpečný. U komínovej verzie je potrebné vyvložkovať komín nerezovou vložkou a zabezpečiť dostatok vzduchu pre kotol. Kotol s uzavretou spaľovacou komorou znamená, že je potrebná zostava oddymenia od výrobcu. Väčšinou sú to koaxiálne rúrky priemeru 60/100 alebo 80/125. Pri danom riešení nie sú špeciálne nároky na prívod vzduchu do miestnosti, kde je kotol umiestnený.
Staré masívne a neatraktívne kotle sú už minulosťou. Na trh prišli moderné kotly, ktoré si každý zákazník vie pekne zladiť s ostatnými detailmi vo svojej domácnosti. Nevzhľadné rúrkové zapojenia sú už dávno minulosťou, dnešné zariadenia v bielom prevedení pôsobia moderne a čisto. Pripojované armatúry sú pri týchto nových závesných kotloch zapustené pod plášťom kotla, takže po jeho nainštalovaní nenarúšajú moderný dizajn kotla. Hlučnosť moderných kotlov nepresiahne hodnotu 55 dB (A), ktorá je v norme pre obytné priestory.
