Trojcestný zmiešavací ventil DN40 s rozmerom pripojenia 1 1/2 palca predstavuje kľúčový komponent pre moderné hydraulické systémy. Tento ventil je primárne určený pre systémy ústredného kúrenia, chladiace systémy alebo pre systémy teplej úžitkovej vody, kde zabezpečuje presnú reguláciu teploty média.
Funkcia a využitie v systémoch
Zmiešavacie ventily sa bežne používajú na reguláciu teploty prívodnej vody v systéme ústredného kúrenia alebo teplej vody. Požadovaná výstupná teplota sa v týchto zariadeniach dosiahne efektívnym zmiešaním média z kotla, ktorý zásobuje systém, s vratným médiom z okruhu.
Okrem základnej zmiešavacej funkcie ponúka Honeywell DR40 širokú variabilitu použitia:
- Použitie ako rozvádzacie ventily pre usmernenie toku do rôznych vetiev systému.
- Využitie vo funkcii prepínacích ventilov.
- Zvýšenie teploty spiatočky do kotla, vďaka čomu je kotol odolnejší voči korózii a predlžuje sa jeho životnosť.
Ako funguje termostatický zmiešavací ventil (a prečo ho potrebujete)
Technické parametre ventilu DR40 1 1/2
Pre správny návrh a integráciu do vykurovacej sústavy je nevyhnutné poznať presné technické špecifikácie tohto mosadzného ventilu. Nasledujúca tabuľka sumarizuje kľúčové dáta:
| Parameter | Hodnota |
|---|---|
| Priemer závitu | 1 1/2 palca (DN40) |
| Typ závitu | Interný BSP (vnútorný) |
| Pracovný tlak | 0 - 10 bar |
| Pracovná teplota | -10 °C až +110 °C |
| Materiál telesa | Mosadz CW617N |
| Tesnenie | EPDM |
| Prietok (KV) | 26 m³/h |
| Únik | < 0,1 % |
Hodnota prietoku KV=26 udáva množstvo prietoku v m³/h vody pri teplote 15 °C s tlakovým rozdielom (tlaková strata) 0,1 MPa. Vďaka použitiu kvalitnej mosadze CW617N a tesnenia EPDM je ventil odolný voči teplotným výkyvom a mechanickému opotrebeniu.
Spôsoby ovládania a montáž

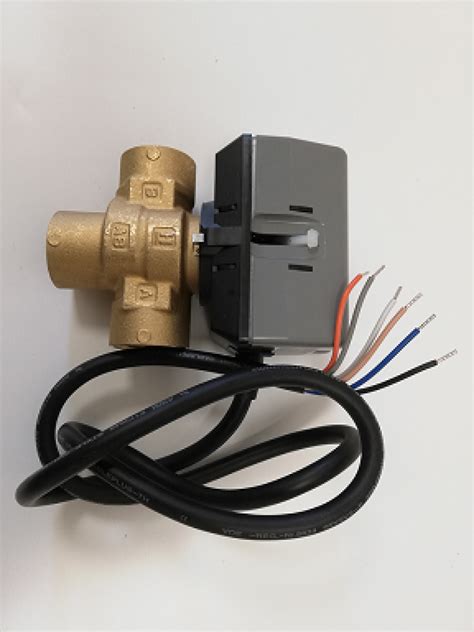

Kompaktné 3-cestné zmiešavacie ventily Honeywell sú navrhnuté tak, aby poskytovali flexibilitu pri inštalácii aj následnej prevádzke. Ventil je možné ovládať dvoma základnými spôsobmi:
- Ručné ovládanie: Pomocou ergonomickej rukoväte, ktorá umožňuje manuálne nastavenie pomeru miešania.
- Elektrické ovládanie: Pomocou pohonu, ktorý sa namontuje priamo na ventil, čím vznikne kompaktná automatizovaná jednotka napojená na izbovú alebo ekvitermickú reguláciu.
Pri montáži je dôležité dbať na správnu orientáciu ventilu vzhľadom na smer prúdenia média z kotla a spiatočky, aby sa dosiahlo správne premiešavanie a dosiahnutie požadovanej výstupnej teploty v systéme.
