Vysúšanie výstupného vzduchu je kľúčové pre predchádzanie problémom v systémoch stlačeného vzduchu. Správna údržba vzduchových kompresorov je nevyhnutná na dosiahnutie optimálneho výkonu a zabránenie predčasným opravám. Podľa Inštitútu pre stlačený vzduch a plyny sú zle udržiavané systémy vzduchových kompresorov zodpovedné za približne 3,2 miliardy dolárov nadmerných nákladov a nákladov vyplývajúcich z neefektívnosti. Udržiavanie kvality vzduchu v systéme stlačeného vzduchu môže ušetriť čas a peniaze.
Typy sušičiek stlačeného vzduchu
Sušičky stlačeného vzduchu sú nevyhnutné pre udržanie účinnosti a životnosti systémov stlačeného vzduchu. Tieto zariadenia odstraňujú vlhkosť zo stlačeného vzduchu, čím zabraňujú korózii a poškodeniu pneumatických nástrojov a strojov.
Chladené sušičky vzduchu
Chladené sušičky vzduchu sú najčastejšie používaným typom sušičiek vzduchu. Pracujú tak, že ochladia stlačený vzduch, aby sa odstránila vlhkosť. Vzduch je ochladzovaný na približne 3 °C (37 °F), čo spôsobuje kondenzáciu vlhkosti a jej oddelenie od prúdu vzduchu.
Adsorpčné sušičky vzduchu
Adsorpčné sušičky sa používajú vtedy, keď si aplikácia stlačeného vzduchu vyžaduje tlakový rosný bod pod 0°. Tieto sušičky používajú adsorpčné materiály na adsorpciu vlhkosti zo stlačeného vzduchu. Stlačený vzduch prechádza komorou naplnenou vysúšacím materiálom, ktorý adsorbuje vlhkosť. Regeneračné adsorpčné sušičky s pohlcovačom vlhkosti pozostávajú z dvoch tlakových nádob, ktoré sú naplnené pohlcovačom vlhkosti. Vlhký vzduch prechádza priamo cez pohlcovač vlhkosti, ktorý adsorbuje vlhkosť. Keď je jedna nádoba nasýtená vlhkosťou, ventily sa prepnú a odvedú vzduch do druhej pohotovostnej nádoby. Počas adsorpcie v druhej nádobe sa prvá nádoba regeneruje. Médium pohlcovača vlhkosti má konečnú adsorpčnú kapacitu vlhkosti a potom ho treba vysušiť alebo regenerovať. V závislosti od technológie a požiadavky na rosný bod sa vždy vyberie najlepší vysúšací prostriedok; niekedy sa v konštrukciách používa kombinácia viacerých vrstiev vysúšacích prostriedkov.
Princíp fungovania adsorpčných sušičiek
Všeobecný princíp fungovania vysúšačov vzduchu je jednoduchý. Vlhký vzduch prúdi cez hygroskopický materiál (typické materiály sú silikátový gél, molekulárne sitá a aktivovaný oxid hlinitý) a vysušuje sa. Preto je dôležité pravidelne regenerovať vysúšadlo, aby sa obnovila jeho sušiaca kapacita. Adsorpčné sušiče vzduchu sú na tento účel zvyčajne skonštruované s dvomi sušiacimi nádobami. Prvá nádoba vysušuje prichádzajúci stlačený vzduch, zatiaľ čo druhá regeneruje. Typický tlakový rosný bod (PDP) týchto sušičiek je -40 °C, vďaka čomu sú vhodné na poskytovanie veľmi suchého vzduchu. Pred adsorpčným sušením sa musí vždy zabezpečiť zaručené oddelenie a odtok kondenzovanej vody. Vo väčšine prípadov sa po adsorpčnom sušení vyžaduje použitie časticového filtra.
Metódy regenerácie adsorpčných sušičiek
Existujú 4 rôzne spôsoby regenerácie vysúšadla a použitá metóda určuje typ adsorpčnej sušičky:
- Čisto regenerované adsorpčné sušiče („sušiče bez tepla“): Tieto sušiče sú najlepšie vhodné pre menšie prietoky vzduchu.
- Regenerované sušičky s vyhrievaným preplachovaním: Tieto sušiče zahrievajú rozšírený preplachovací vzduch pomocou elektrického ohrievača vzduchu, čím obmedzujú požadovaný prietok preplachovacieho vzduchu na približne 8 %. Tento typ spotrebuje o 25 % menej energie ako sušičky s menším množstvom tepla.
- Sušič regenerovaný dúchadlom: Okolitý vzduch sa fúka cez elektrický ohrievač a privádza sa do kontaktu s mokrým vysúšacím prostriedkom, aby sa regeneroval. Pri tomto type sušičky sa na regeneráciu vysúšacieho materiálu nepoužíva stlačený vzduch. Preto je spotreba energie o 40 % nižšia ako pri sušičkách s menším vykurovaním.
- Teplo kompresných sušičiek („sušiče HOC“): V sušičoch HOC sa vysúšadlo regeneruje pomocou dostupného tepla kompresora. Namiesto odvádzania tepla zo stlačeného vzduchu v následnom chladiči sa horúci vzduch používa na regeneráciu vysúšadla. Tento typ sušičky dokáže poskytnúť typický PDP -20 °C bez akejkoľvek pridanej energie.
Rotačné bubnové sušičky vzduchu
Sušič s otočným bubnom využíva aj adsorpčnú technológiu. Pohlcovač vlhkosti nie je vo forme granúl. Namiesto toho je spojený so spojovacím materiálom vo voštinovej štruktúre. Táto jedinečná technológia nevyžaduje žiadnu dodatočnú energiu, pretože využíva teplo stlačenia. Rotujúci bubon je rozdelený na sekcie. Vo všeobecnosti sa 3/4 bubna používajú na adsorpciu, zatiaľ čo 1/4 sa používa na regeneráciu.
Sušičky s kompresným teplom (HOC) sa môžu používať len s bezolejovými kompresormi, pretože produkujú teplo pri dostatočne vysokých teplotách na regeneráciu sušičky. Tento typ sušičky má rotujúci bubon naplnený vysúšadlom. Tým sa regeneruje 1/4 sektora s čiastočným prúdom horúceho stlačeného vzduchu (pri 130 - 200 ̊C). Zvyšná časť povrchu bubna (tri štvrtiny) sa používa na sušenie stlačeného vzduchu prichádzajúceho z následného chladiča kompresora. Sušička HOC zabraňuje strate stlačeného vzduchu a požiadavky na výkon sú obmedzené na to, čo je potrebné na otáčanie bubna. Napríklad sušička s kapacitou 1 000 l/s spotrebuje len 120 W elektrickej energie.
Membránové sušičky vzduchu
Membránové sušičky vzduchu sú vhodné pre aplikácie a prostredia vyžadujúce kompaktné riešenie s nízkou údržbou.
Údržba systémov stlačeného vzduchu
Pravidelné kontroly a servis kľúčových komponentov sú nevyhnutné, najmä v prípade rotačných skrutkových vzduchových kompresorov. Systémy vzduchových kompresorov pozostávajú z viacerých procesov, ktoré sa navzájom podieľajú na požadovanom výkone. Pozostáva z rôznych komponentov, ktoré sa musia udržiavať, aby sa zabezpečilo ich trvalé správne fungovanie.
Dôležitosť užívateľskej príručky a originálnych dielov
Dôrazne odporúčame, aby ste si pred ďalšími krokmi prečítali používateľskú príručku. Vždy sa riaďte pokynmi a dodržiavajte bezpečnostné pokyny. Každý diel kompresora je životne dôležitý pre jeho celkový výkon, čoho odrazom je spoľahlivosť, dlhá životnosť a energetická účinnosť, ktorú očakávate. Používajte originálne náhradné diely.
Riešenie problémov
Aby ste minimalizovali prestoje, je nevyhnutné mať dôkladné znalosti o bežných problémoch so vzduchovými kompresormi a o tom, ako ich rýchlo vyriešiť. V prípade problémov sa pozrite do príručky na riešenie problémov.
Odstraňovanie vlhkosti a kondenzátu
Vlhkosť zo stlačeného vzduchu je nevyhnutným vedľajším produktom, ktorý sa hromadí vnútri nádrže vzdušníka vo forme kondenzátu. Vlhkosť tiež zhoršuje kvalitu výstupu priemyselných aplikácií, na ktoré sa systém stlačeného vzduchu používa. Musíte sa uistiť, že nádrže vzdušníka vzduchu riadne a pravidelne vypúšťate, aby ste zabezpečili optimálny výkon a predišli akémukoľvek poškodeniu.
Údržba vzduchových filtrov
Filter vo vzduchovom kompresore zachytáva množstvo nečistôt počas všetkých cyklov používania. Vzduchové filtre sú navrhnuté na veľké zaťaženie časticami, ktoré však nakoniec dosiahne svoj vrchol. Udržiavať čistý filter znamená zabezpečiť, aby sa výkon vzduchového kompresora v priebehu času neznižoval.
Údržba mazania (pre olejové kompresory)
O vzduchové kompresory na báze oleja treba dbať dôkladne a pravidelne meniť mazivo, aby váš kompresor fungoval spoľahlivo a hospodárne. Olej kompresora chráni rotujúce časti, aby sa zabránilo kontaktu kovu s kovom. Absorbuje teplo, aby sa zabezpečili optimálne pracovné teploty. Utesňuje vôle medzi rotormi a krytom, čím zabraňuje spätnému prúdeniu vzduchu a zníženiu výkonu. Vzduchové kompresory mazané olejom sa spoliehajú na olejovú hmlu, ktorá pomáha hladkému fungovaniu. Kompresory rozptyľujú olej v stroji spolu so vzduchom. Pred konečnou dodávkou sa však olej zo vzduchu odsaje pomocou olejového separátora. Počas nepretržitého používania a dodávky sa môže vzduch kontaminovať olejom, ak začne separátor oleja zlyhávať. Olejový filter zachytáva prach, usadeniny a iné cudzie častice, čím zabezpečuje prietok čistého oleja do elementu kompresora. Okrem ochrany ložísk a iných mechanických komponentov zabraňuje predčasnému zaneseniu separátora vzduchu/oleja.
Servisné plány Atlas Copco
Vďaka servisným plánom, ktoré ponúka spoločnosť Atlas Copco, si váš stroj zachová vysoké prevádzkové štandardy.
Vplyv častíc a vlhkosti na systémy stlačeného vzduchu
Pevné látky, kvapaliny a výpary plynov môžu ovplyvniť hladký a efektívny chod systému vzduchového kompresora. Vo vzduchu sa nachádza prach a iné malé tuhé materiály. Aj keď to nemusí mať veľký vplyv na celkové prostredie, môže to viesť k neefektívnosti systémov kompresie vzduchu a k nedostatočnému výkonu. Častice nie sú jednoducho viditeľné. Ľudské oko rozlíši iba častice hrúbky asi 40 mikrónov a viac. Na porovnanie, jeden ľudský vlas má hrúbku 50 až 70 mikrónov, zatiaľ čo častice, ktoré môžu ovplyvniť kvalitu vzduchu v kompresore, môžu byť malé až 3 mikróny. Dokonca aj častice veľkosťou 1/10 mikrónu môžu mať nepriaznivý vplyv na kompresný systém. Riziko sprievodných častíc v systéme kompresie vzduchu sa zvyšuje v závislosti od miesta a dôvodov použitia. Napríklad drevárska dielňa alebo stolárska výroba produkuje veľa pilín, pričom menšie častice predstavujú hrozbu pre kompresný systém. Častice väčšinou poškodia koncové body systému kompresie vzduchu.

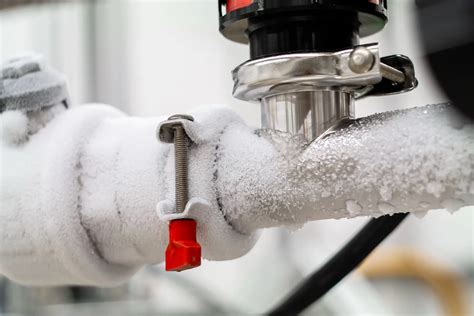

Vlhkosť v systéme stlačeného vzduchu môže poškodiť potrubia a zničiť účinnosť systému. Kým vzduchové kompresory produkujú horúci vzduch (v ktorom sa udržuje vyššia úroveň vlhkosti), keď sa vzduch pohybuje z kompresora, začína sa ochladzovať a vlhkosť sa zvyšuje. Vlhkosť môže viesť k hrdzaveniu potrubia, čo môže poškodiť systém a prípadne spôsobiť zlyhanie.
Zlepšenie kvality vzduchu
Prvým pravidlom je určiť úroveň kvality vzduchu, ktorú skutočne potrebujete pre vzduchový kompresor, pretože nadmerné výdavky na filtre a sušiace zariadenia môžu viesť k nadmerným nákladom a znižovať efektívnosť tam, kde nie sú potrebné. V relatívne jednoduchom návode, ktorý vydalo ministerstvo energetiky USA, sa špecifikuje:
- Vzduch pre závody: používa sa pre zariadenia a nástroje v priemyselnej výrobe.
- Vzduch pre prístroje: každé použitie súvisiace s reguláciou klimatizácie a prácou v laboratóriách. Lakovanie striekaním a práškové ovrstvovanie.
- Procesový vzduch: spracovanie vzduchu pre potraviny a lieky, ako aj pre elektroniku.
- Vzduch na dýchanie: vzduchové systémy pre respirátory, plnenie potápačských fliaš, nemocničný vzduch atď.
Vzduchové filtre a ďalšie zariadenia môžu byť definované aj podľa praktickej tabuľky na stránke Air-compressor-guide.com, pričom 0 predstavuje najvyšší štandard kvality.
Odvádzače kondenzátu a dochladzovače
Dochladzovače bránia hromadeniu vlhkosti v koncových bodoch za kompresorom ochladením vzduchu predtým, ako dosiahne koncový bod. Po ochladení vzduchu sa odstráni voda a teplota stlačeného vzduchu sa udržuje v blízkosti okolitej teploty. Dochladzovače sa dodávajú v dvoch základných modeloch:
- Vzduchom chladené: jednoduchší systém, v ktorom sa na odstránenie vlhkosti využíva len vzduch.
- Vodou chladené: účinnejšie za predpokladu, že je k dispozícii zdroj vody.
Sušičmi sa rieši rovnaký problém ako dochladzovačmi (hromadenie vlhkosti), ale prístup je iný. Namiesto ochladzovania stlačeného vzduchu pred dosiahnutím koncového bodu sa v sušičoch znižuje rosný bod, takže sa zabráni hromadeniu vlhkosti.
Federácia strojvodcov protestovala proti kamerám
Absorpčné sušenie
Absorpčné sušenie je chemický proces, pri ktorom sa vodná para viaže na absorpčný materiál. Absorpčný materiál môže byť pevný alebo kvapalný. Často sa používa chlorid sodný a kyselina sírová, čo znamená, že je potrebné zvážiť možnosť korózie. Táto metóda je nezvyčajná a zahŕňa vysokú spotrebu absorpčných materiálov.
