Zmiesavací ventil pre podlahové vykurovanie: Princíp funkcie a typy

Na výstupe z akéhokoľvek vykurovacieho systému cirkuluje vodný nosič s pevnou teplotou, ktorý je automaticky udržiavaný v stanovených medziach. V niektorých systémoch je niekoľko okruhov s chladivom chladeným na rôzne úrovne.

Termostatický ventil pre podlahové vykurovanie je regulačné zariadenie špeciálnej konštrukcie, ktoré je zabudované do potrubí s cirkulujúcou pracovnou tekutinou. Na rozdiel od obojsmerného zariadenia je navrhnutý tak, aby zmiešal dva prúdy (chladené a horúce) a na výstupe získal tretí prúd s pevnou teplotou.

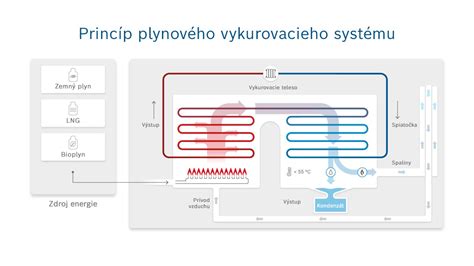

Princíp funkcie zmiešavacieho ventilu

Cieľom zmiešavacieho zariadenia je znížiť teplotu vody v okruhu na pohodlnú hodnotu bez ovplyvnenia hlavného vykurovacieho systému. Úlohou miešačky je miešať studenú vodu do horúceho prúdu. Obehové čerpadlo je nainštalované na vstupe chladiacej kvapaliny. Miešacia jednotka vo forme regulačného ventilu napája vodný okruh horúcim tlakom. Ventil sa otvorí po signáli zo snímača teploty.

Voda opúšťa kotol pri teplote 60 - 80 stupňov, zatiaľ čo pre povrch podlahy je prijateľná teplota neprevyšujúca 30 stupňov. Nastavenie sa vykonáva v manuálnom alebo automatizovanom režime - servopohon je potrebné zakúpiť dodatočne, pretože nie je súčasťou základného balíka. Každý okruh je vybavený uzatváracími ventilmi, s ktorými má každý okruh svoje vlastné nastavenia.

Teplé podlahy môžu zlepšiť energetickú účinnosť moderného bývania, urobiť ho pohodlnejším a tiež výrazne ušetriť peniaze na vykurovaní. Zo všetkých druhov podlahového vykurovania je voda najťažšie regulovateľná, je však obľúbenejšia vďaka nákladovo efektívnej prevádzke, trvanlivosti a spoľahlivosti.

Zmiešavacia jednotka pre podlahové vykurovanie je dôležitým prvkom riadiaceho systému. Udržuje potrebnú teplotu vo vnútri okruhov a zaisťuje cirkuláciu chladiacej kvapaliny. Použitie čerpadla a zmiešavacej jednotky na výrobu teplej podlahy je nevyhnutné, pretože voda v okruhoch musí mať úplne inú, nižšiu teplotu ako v konvenčných vykurovacích systémoch. Obvody chladiacej kvapaliny sú umiestnené po celej ploche miestnosti. Okrem toho sú uzavreté v poteru, ktorý má tiež vysokú tepelnú kapacitu. Aby sa osoba cítila pohodlne chodiť naboso na teplej podlahe, teplota povrchu náteru by nemala prekročiť 30 stupňov. Materiály použité na podlahy v obytných priestoroch neznamenajú silné vykurovanie. Po prekročení prahu prípustného zahrievania začne materiál strácať svoje prevádzkové vlastnosti a deformovať sa. Príliš vysoké teploty majú negatívny vplyv na samotné rúry, ktoré sú zbavené schopnosti expandovať pri zahrievaní v dôsledku tesnej fixácie vo vnútri poteru. To vedie k významnému vnútornému namáhaniu, ktoré vyvoláva rýchle opotrebenie a poškodenie integrity výrobkov.

Typy zmiešavacích zariadení

Miešačky na podlahové vykurovanie majú niekoľko odrôd, ktoré sa líšia svojou funkciou.

Termostatické ventily

• Termostatický ventil so špeciálnou citlivou hlavicou senzora: umiestnený v každom z okruhov a reaguje na teplotu vonkajšieho prostredia.
• Ventil s termostatickou funkciou: používa sa ako citlivý a riadiaci prvok, ktorý umožňuje udržiavať teplotu v systéme podlahového vykurovania na pevnej úrovni.

Pokročilé regulátory teploty používajú integrovaný regulátor na reguláciu tokov.

Schémy miešacích zariadení

Sú známe dve schémy miešacích zariadení, ktoré reagujú na smer prúdenia v podlahovom kúrení. Predstavujú ich symetrické a asymetrické varianty ventilových mechanizmov. Výber konkrétnej regulačnej schémy závisí od typu vykurovacieho systému a pohodlia jeho inštalácie v konkrétnych prevádzkových podmienkach.

• Symetrický mechanizmus: voda tečie z rôznych koncov ventilu a k jej miešaniu dochádza v strednej časti tela zariadenia.
• Asymetrický ventil: studená a horúca voda prúdia z jedného z koncov a zdola. Výsledná vodná zmes sa zavádza do systému z druhého konca ventilu.

Typy regulátorov teploty a ich vlastnosti

Domáci priemysel vyrába veľa regulátorov teploty pre podlahové vykurovanie, ktoré umožňujú regulovať prietok tekutiny v autonómnom režime.

Mechanické zariadenia

Sú to najjednoduchšie, najlacnejšie a najspoľahlivejšie zariadenia v prevádzke, vybavené ochranným plášťom z odolného plastu. Na nastavenie teploty pomocou tohto zariadenia stačí otočiť termostatickú hlavu správnym smerom. Medzi ich nevýhody patrí potreba neustáleho sledovania aktuálneho parametra, ktorý je možné meniť iba v manuálnom režime. To núti odborníkov inštalovať do systému ďalší teplomer (najmä na reguláciu teploty).

Pokročilé mechanické termostaty

Vybavené externým snímačom teploty, ktoré umožňujú kontrolovať hodnotu prevádzkového parametra. Aj napriek tomu je potrebná neustála manuálna kontrola.

Senzorové zmiešavače

Pri prevádzke zmiešavačov snímačov pripojených k systému pomocou špeciálnych adaptérov sa tepelné parametre nastavujú z diaľkového panela. V niektorých modeloch sa na tieto účely používa ručne ovládané diaľkové ovládanie. Tento typ regulátorov teploty patrí k modernejším modelom, čo výrazne zjednodušuje postup regulácie teploty. Poskytujú niekoľko nastavovacích parametrov, ktoré zaisťujú presné nastavenie požadovanej teploty.

Elektronické modely

Na telese týchto výrobkov je malý displej a sada tlačidiel, pomocou ktorých môže užívateľ ľahko naprogramovať požadovaný režim činnosti teplej podlahy. Spoľahlivosť a bezpečnosť používania týchto zariadení do značnej miery závisí od konkrétneho modelu, pri výbere, ktorému musia čeliť široká škála cenových kategórií.

Bezdrôtové a programovateľné zariadenia

Bezdrôtové zariadenia vám umožňujú udržiavať teplotu v byte alebo v súkromnom dome iba vtedy, keď sú v nich ľudia. V iných intervaloch sa podlahový systém uvedie do pohotovostného režimu. Z tohto dôvodu sa znižujú náklady na vykurovanie priestorov počas vykurovacieho obdobia. Takéto zariadenia môžu byť pripojené k inteligentnému riadiacemu systému pre domácnosť, keď pracujú s tým, že úspory tepla dosahujú 30 percent. Programovateľnými zariadeniami je schopnosť súčasne ovládať niekoľko systémov na ohrev vody umiestnených v rôznych miestnostiach.

Rádiom riadené modely

Používané na úpravu teploty média sa používajú zriedka kvôli ich neprimerane vysokej cene. Pokiaľ ide o ich funkčnosť, prakticky sa nelíšia od už opísaných a cena sa niekoľkokrát zvyšuje. Jediným rozdielom je, že mechanizmy nie sú ovládané káblom, ale rádiovými signálmi. Nevýhody týchto systémov zahŕňajú potrebu vybaviť vysielače a prijímače každého jednotlivého zariadenia.

Kľúčové komponenty zmiešavacej jednotky

Hlavnou črtou zmiešavacej jednotky pre teplú podlahu je jej autonómia. Všetky schémy sú spojené jednoduchosťou prevádzky, možnosťou vlastnej montáže, ako aj umiestnením hlavných prvkov. Posuv a „spätný chod“ sú umiestnené na ľavej strane a zberač s hrebeňmi je umiestnený na pravej strane. Rozdiely v schémach sú v doplnení niektorých detailov.

• Uzatváracie ventily: vo forme guľových ventilov.
• Šikmý filter: určený na mechanické čistenie vody. Používa sa v systéme, ak neexistuje istota v čistotu použitej vody.
• Teplomery: zabezpečujú vizuálnu kontrolu teploty vody vnútri obvodu. Niektoré modely sú vybavené sondou, ktorá je v priamom kontakte s chladivom.
• Termostatický ventil: hlavný ovládací prvok zmiešavacej jednotky. Na jej vrch sa umiestni termostatická hlavica. Keď sa teplota chladiacej kvapaliny zmení, hlava mechanicky pôsobí na tepelný ventil.
• Obtok: pre výber studenej vody je prepojka, ktorá sa pomocou vodovodných odpalísk vytvára medzi prívodným potrubím a „spätným potrubím“.
• Separátor: automaticky odstraňuje vzduch zo systému.

Dvojcestné a trojcestné ventily

Dvojcestný ventilový systém je najjednoduchšie implementovať. Regulácia teploty vody vstupujúcej do potrubí systému je riadená termostatickou hlavou namontovanou na ventile a snímačom kvapaliny. Voda z „návratu“ je teda neobmedzená a horúca iba v prípade potreby pod kontrolou ventilu. Vďaka tomu sa eliminuje prehrievanie teplej podlahy a predlžuje sa jej životnosť.

Trojcestný ventil na rozdiel od dvojcestného mieša vodu s rôznymi teplotami. Takéto ventily majú nevýhody: na signál teplotného senzora je možné privádzať veľmi horúcu vodu, ktorá môže v dôsledku prudkého poklesu spôsobiť zvýšenie tlaku v potrubiach a narušenie integrity obvodov.

Nastavovací mechanizmus poskytuje presnú reguláciu teploty pohybujúcej sa potrubiami vykurovacieho systému a vody. To je potrebné predovšetkým na vytvorenie pohodlného povrchu podlahy a podmienok, ktoré predlžujú životnosť systému.

Inštalácia a nastavenie

Zariadenie je upevnené v horizontálnej polohe na stene alebo vo výklenku. Hlavnou požiadavkou je poskytnúť prístup pre prvky obsluhy a riadenia uzlov. Vyhrievaná voda z kotla je privádzaná zdola a zhora je namontovaná „spiatočka“. Ak chcete nainštalovať uzatváracie kohútiky, vyberte oblasť pred rámom, po ktorej je namontované čerpadlo. Potom je potrebné potrubie viesť. Po dokončení inštalačných prác skontrolujte tesnosť spojov - krimpovanie. Za týmto účelom pomocou špeciálneho čerpadla v systéme zvýšte tlak a nechajte pôsobiť 24 hodín.

Možné problémy pri inštalácii

• Nesprávne nastavenie obtoku kvôli nesprávnemu výpočtu prípustného zaťaženia obvodu.
• Nesprávny výber miesta na prívod teplej vody.
• Kolektor bol pôvodne nesprávne zostavený, potom odstránenie problémov a opakované prepracovanie systému boli problematické.

Termostaty pre podlahové vykurovanie

Termostat je zariadenie, ktoré je určené na reguláciu teploty. Toto zariadenie určí teplotu v danom časovom bode a porovná ju s predvolenou hodnotou. Konkrétne v prípade podlahy vyhrievanej vodou plní termostat svoje funkcie postupne. Pomocou servomotorov dáva toto zariadenie povel na mierne otvorenie alebo naopak čiastočné odstavenie prívodu teplej vody z ústredného kúrenia.

Typy termostatov

• Elektronicko-mechanické: najjednoduchší typ termostatu, podobný termostatu na žehličke. Nie je možné nastaviť konkrétnu hodnotu teploty, iba ju regulovať pocitovo otáčaním kolieska. Náklady na takéto zariadenia sú najnižšie. Nemajú funkciu vypnutia pri dosiahnutí požadovanej teploty.
• Digitálne (elektronické): pomocou senzorov alebo tlačidiel sa nastavuje teplota. Majú digitálnu obrazovku, ktorá zobrazuje aktuálne alebo nastavené parametre.
• Programovateľné: okrem udržiavania určitej teploty umožňujú vytvoriť plnohodnotný plán prevádzky teplej podlahy. Možnosť naprogramovať teplotný režim počas dňa aj v dňoch v týždni umožňuje šetriť energiu. Niektoré modifikácie sú okrem stacionárnej jednotky vybavené prenosnými ovládacími panelmi alebo umožňujú ovládanie prostredníctvom počítača alebo tabletu.
• Dotykové: inovatívny vynález s funkciami programátora, ale s ovládaním pomocou dotykovej obrazovky.

Umiestnenie a pripojenie termostatov

Jediné obmedzenie pri ich používaní je, že nedokážu pracovať vo vlhkom prostredí. Inštalácia závisí od umiestnenia. Ak bude zabudovaný do steny, je potrebné pripraviť výklenok. Všetky prvky podlahového kúrenia musia byť pripojené k termostatu. Termostaty pre vodné a elektrické podlahové kúrenie môžete pripojiť do siete buď priamo zo zásuvky, alebo pomocou špeciálneho kábla.

Snímače teploty

Riadenie chodu celého podlahového vykurovania do značnej miery závisí od signálov snímačov. Pre akúkoľvek konfiguráciu sa na montáž snímača používa vlnitá trubica. Aby ste ho mohli umiestniť na stenu, musíte preraziť stroboskop. V tejto trubici je potrebné umiestniť vodiče k regulátoru a samotnému snímaču, aby ste ho mohli vymeniť v prípade poruchy termostatu. Snímač by mal byť umiestnený medzi špirálami kábla (t.j. priamo medzi vykurovacími telesami) a nie ďaleko od regulátora.
