Návrh a správna realizácia ústredného vykurovania je kľúčová pre zabezpečenie tepelného komfortu a efektívnej prevádzky. Tento proces zahŕňa rozmiestnenie vykurovacích telies, jednoduché vykreslenie prívodného a spätného potrubia, ako aj zohľadnenie rôznych typov systémov a materiálov.
Profesionálne nástroje pre tvorbu vykurovacích schém
Pre efektívny návrh vykurovacej sústavy sú neoceniteľné špecializované softvérové nástroje. Automatické vytvorenie schém celej vykurovacej sústavy je možné v pokročilých programoch.
Do stavebného výkresu možno jednoducho doplniť teploty, vnútorné/vonkajšie plochy (Api/Ape), výšky a teploty. Zo stavebného výkresu v CADKON+ je možné jednoducho uložiť vo formáte gbXML veľké množstvo informácií o miestnostiach, plochách, teplote, konštrukcii. Pokiaľ používate pre návrh a výpočet programy od spoločnosti PROTECH, je pre vás spracovanie projektovej dokumentácie vykurovania v CADKON+ MEP optimálnou voľbou.
Všetko, čo bolo vo výkrese spracované, je možné ľahko vykázať napríklad do MS Excelu alebo iných formátov. Na začiatku, v priebehu aj na záver projektu môžete veľmi jednoducho a rýchlo meniť pomocou mierky zobrazenie celého projektu. Jedná sa predovšetkým o veľkosť textových popisov, značiek (blokov), kót, šrafu, mierok čiar a ďalších objektov.
Základné princípy a typy vykurovacích sústav
Hlavným cieľom vykurovania je pocit spokojnosti s tepelným stavom prostredia. Teplo sa prenáša v kvapalinách, parách, plynoch a vo vzduchu pri ich pohybe.
Rozdelenie vykurovacích sústav
Vykurovacie sústavy možno klasifikovať podľa viacerých kritérií:
- Podľa obehu teplonosnej látky:
- Sústavy s prirodzeným obehom
- Sústavy s núteným obehom
- Podľa druhu teplonosnej látky:
- Nízkoteplotné sústavy: teplota vykurovacej vody je do 60 °C
- Teplovodné sústavy: teplota vykurovacej vody je do 110 °C
- Horúcovodné sústavy: teplota vody viac ako 110 °C
- Nízkotlakové parné sústavy: pretlak pary do 50 kPa
- Vysokotlakové parné sústavy: nad 50 kPa
- Teplovzdušné sústavy
- Kombinované sústavy
Vykurovacie telesá a ich charakteristiky
Vykurovacie telesá sú zariadenia, ktoré premieňajú palivo alebo energiu na teplo. Môžu to byť:
- Priame vykurovanie: Zariadenie je priamo vo vykurovanej miestnosti. Prevádzka je prerušovaná.
- Naftové horáky: Nafta preteká rúrkami z nádrže cez plavákový regulátor do horáka, kde sa odparuje a plyny zmiešané so vzduchom horia.
- Plynové ohrievače: Vykurovacie teleso s uzavretou spaľovacou komorou s prívodom vzduchu pre spaľovanie s odvodom spalín do vonkajšieho priestoru.
- Elektrické vykurovanie: Elektrická energia sa mení na teplo. Napríklad kachle na nočný elektrický prúd, ktoré akumulujú teplo v noci a uvoľňujú ho cez deň.
- Radiátory: Môžu byť rebrové alebo hladké. Pripojenie dvoch radiátorov do komína vyžaduje minimálne sálavé (zabetónované) pripojenie.
Komponenty ústredného vykurovania
Zdroje tepla (Kotly)
Moderné systémy ponúkajú rôzne typy kotlov, ktoré sú prispôsobené pre rôzne požiadavky a druhy paliva:
- Kondenzačné kotly: K dispozícii s prietokom, ohrevom TUV, možnosťou pripojenia zásobníka, zostavy kotla a zásobníka so vstavaným zásobníkom, regulácie a odťahy spalín.
- Nízkoteplotné kotly: S prietokom, ohrevom TUV, možnosťou pripojenia zásobníka, zostavy kotla a zásobníka so vstavaným zásobníkom, regulácie.
- Elektrické kotly a konvektory: Napríklad Protherm Raja/Ray, Buderus Logamax, Bosch Junkers Tronic, elektrické konvektory Gabarrón.
- Stacionárne kotly: Klasické a splyňovacie kotly.
Zásobníky a ohrievače TUV
Pre prípravu teplej úžitkovej vody sú k dispozícii zásobníky a prietokové ohrievače:
- Zásobníky a bojlery: Protherm, Bosch, Buderus, Tatramat, Eliz, Q-TERMO, Dražice, Quadroflex, Tesy, Siwell, Ariston (QUADRIGA, Velis), Gorenje. Vo vnútri ohrievača je vykurovacia hadica, ktorou prúdi horúca voda, ktorá ohrieva úžitkovú vodu.
- Prietokové ohrievače: Tesy, Hakl, Q-TERMO, CLAGE, Eliz, Karma, Junkers, Protherm, Vaillant, Rinnai.
Vykurovacie telesá
- Radiátory: Dostupné s bočným aj spodným pripojením. Pre špecifické priestory sú určené rebríkové radiátory (rovné, oblúkové, chrómové prevedenie) a vykurovacie tyče/špirály.
- Podlahové vykurovanie: Polystyrénové systémové dosky, elektrické podlahové kúrenie.
Rozvody a potrubia
Kľúčovou súčasťou sú rozvody pre vodu a vykurovanie, ktoré zahŕňajú rôzne typy potrubí a spojok:
- Potrubia: Na kúrenie, na rozvod pitnej vody, pre podlahové kúrenie, Pex-Al-Pex. Potrubie na kúrenie obsahuje aj kyslíkovú bariéru.
- Izolácie na potrubia: Trubky by mali mať izoláciu, najmä ak sú zamurované do steny alebo podlahy.
- Spojky a fitingy: Skrutkové spoje, mosadzné závitové fitingy, tlakové spojky na PE rúry. Profesionálne spojky Hepworth sú plnoprietokové a neobsahujú žiadny vnútorný člen, ktorý by znižoval prietok.
- Kúrenie profesionálne: Uhlíková oceľ, flexi hadice na vodu, plynové pripojovacie hadice, lisovacie fitingy.
Regulácia a príslušenstvo
Pre optimálnu prevádzku a úsporu energie sú nevyhnutné regulačné prvky:
- Izbové termostaty a regulácie: Manuálne, programovateľné, bezdrôtové, originálne regulácie ku kotlom, regulácie pre solárny systém, termostaty pre podlahovku, programovateľné hlavice, WiFi/Smart termostaty.
- Rozdeľovače: Nerezové alebo mosadzné pre podlahové kúrenie a radiátory. Príslušenstvo k rozdeľovačom a skrinky pre rozdeľovače.
- Čerpadlá pre vykurovanie a vodu: Obehové čerpadlá (IBO, Avansa, DAB), domáce vodárne (s ponorným čerpadlom, s frekvenčným meničom).
- Expanzné nádoby: Nerezové, pozinkované (napr. 100l, 200l, 50l, 80l, 24l).
- Servopohony a ventily: Mosadzné zverné tvarovky.
- Ďalšie prvky: Filtrácia a úprava vody, regulačné a poistné armatúry, guľové ventily, filtre, klapky.
Praktické aspekty návrhu a inštalácie
Podlahové kúrenie
Dimenzovanie potrubia a rozdeľovače
Pri návrhu rozvodov je kritické správne dimenzovanie potrubia. Na bežný rozvod sa často používa potrubie o veľkosti 16x2. Avšak, od kotla do rozdeľovačov, ak sa nimi pôjde, sa používa väčšie potrubie, teda 20x2. Pre rozvod vody v dome možno bez problémov použiť potrubie plastohliník PEX-AL-PEX 16. Ak potrubie bude prechádzať chodbou alebo bude zasekané v stene, nie je to problém.
Pre rozvod vody v klasickom dome sa najčastejšie používa potrubie o veľkosti 15. K radiátorom je možné viesť potrubie o priemere 15. Len napríklad stúpačky, alebo prívod potrubia od kotla k rozdeľovačom by sa mali riešiť 20tkou. Ak má kotol 3/4" vývody, je zbytočné dávať ešte väčšie potrubia.
Pri použití rozdeľovača pre radiátorové kúrenie je možné úplne uzavrieť príslušnú vetvu pre prípad výmeny radiátora. V prípade kombinovaných systémov (podlahové kúrenie a radiátory) je možné nastaviť na kotli 40 stupňov (radiátory budú kúriť menej) alebo použiť rozdeľovač s čerpadlom, ktoré vie oddeliť vykurovaciu vodu a zabezpečiť tak rôzne teploty pre jednotlivé okruhy.
Systém Hepworth pre svojpomocnú montáž
Systém Hepworth je často označovaný ako jeden z najjednoduchších na trhu pre svojpomocnú inštaláciu ústredného kúrenia, podlahového kúrenia alebo rozvodu pitnej vody. Jeho kľúčové vlastnosti sú:
- Rozoberateľnosť: Inštalačný systém je rozoberateľný, čo umožňuje opakované zloženie a rozloženie bez poškodenia, napríklad v prípade chyby. Trubky do spojok môžete mnohokrát vsunúť a zase vybrať.
- Jednoduchá montáž: Montáž je realizovaná iba zastrčením potrubia do spojky. Spojka obsahuje malé zúbky, ktoré nedovolia potrubiu vrátiť sa späť, a gumené tesnenie, ktoré udrží tlak vody až do 50 bar.
- Spoľahlivosť: Systém rýchlospojok sa používa v drevodomoch, na jachtách a v sanitárnych kontajneroch, kde je požiadavka na rýchlu montáž a odolnosť voči pohybu a dilatácii. Dôležité je potrubie správne odstrihnúť (kolmo) a použiť nerezovú vsuvku, ktorá udrží potrubie v tvare kruhu v spojke.
- Pomocná vsuvka: Slúži na vystuženie potrubia kvôli rovnomernému tvaru kružnice.
Oficiálne sa PPR nedá spájať so systémom Hepworth kvôli iným dimenziám a tvrdosti potrubia. Avšak Hepworth systém je možné použiť na akýkoľvek systém, je však potrebné použiť príslušné prechody. Ak sa rozhodnete pre Hepworth, je to vhodné na stúpačky použiť potrubie o veľkosti 22 mm a na rozvod do jednotlivých izieb už stačí potrubie o veľkosti 15.
Umiestnenie rozvodov
Akékoľvek potrubie na kúrenie sa môže zasekať do múru alebo priamo do podlahy. Systém Hepworth umožňuje ukladať rozvody v obvodových stenách, pričom k pripojeniu radiátora sa použije T-kus. V takom prípade sa hlavný rozvod vedie potrubím 22 mm a jednotlivá odbočka k radiátorom sa urobí s 15 mm potrubím.
Ďalšie aspekty a odporúčania
- Sériové zapojenie radiátorov: Ak sa uvažuje o sériovom zapojení radiátorov (jednorúrkový systém) bez regulačných/termostatických ventilov, je potrebné ich balansovať veľkosťou radiátorov tak, aby smerom od kotla rozmery radiátorov rástli. To zabezpečí, že aj posledné radiátory budú kúriť a do kotla príde pekne vychladená spiatočka. Potrubie ALPEX 16 mm môže byť v takomto prípade dostatočné pre menšie rodinné domy.
- Výber kotla: Pri výbere kotla je dôležité zvoliť taký, ktorý má oficiálne zastúpenie a širokú servisnú podporu na Slovensku, napríklad Junkers, Protherm, Vaillant, Buderus.
- Svojpomocná montáž: Hoci existujú systémy umožňujúce svojpomocnú montáž, odporúča sa konzultácia s odborníkom (kúrenárom alebo projektantom) priamo na mieste, aby sa predišlo problémom s hydraulikou systému, napríklad nerovnomerným vykurovaním.
- Staršie systémy: Ak sa prerába starší systém (napríklad samospádový s hrubostennými rúrami), je možné vymeniť rozvod za plastový. Je však potrebné počítať s tým, že sa tým stratí samospád a bude potrebné osadiť obehové čerpadlo a zablendovať hornú nádrž.

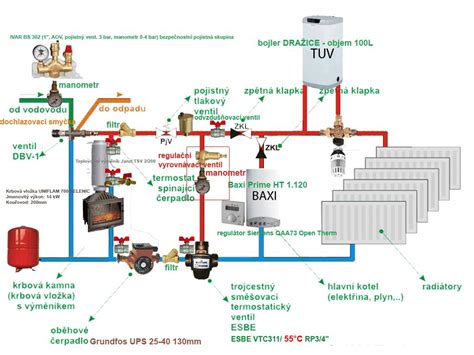

Schémy a dokumentácia v ústrednom vykurovaní
Návrh vykurovania bytu alebo domu zahŕňa technický výkres a technické zariadenie, ktoré sú spracované v schémach zariadení. Tieto schémy zobrazujú zvislé potrubia s prípojkami a armatúrami, ako aj upevnenie vykurovacích telies. Pre správnu vizualizáciu sa používajú mierky M = 1 : 100 alebo 1 : 50.
Požiadavky na kotolňu
Pre bezpečný a efektívny chod systému je dôležité dodržiavať požiadavky na kotolňu:
- Svetlá výška kotolne by mala byť minimálne 2 m.
- Prívod vzduchu: Buď okná, alebo otvor s prierezom minimálne ako všetky komíny (prívod vzduchu pre spaľovanie).
- Dvere by mali byť z nehorľavého materiálu.
- Múry a strop by mali byť nehorľavé. Kotly sa umiestňujú na betónový základ.
- Skladovanie paliva: V jednej miestnosti je povolené skladovať maximálne 30 % celoročnej spotreby paliva v budove.
