Trojcestný Zmiešavací Ventil: Prevencia Nízkoteplotnej Korózie a Optimalizácia Vykurovacích Systémov

V srdci každého efektívneho vykurovacieho systému leží precízna regulácia teploty. Trojcestný zmiešavací ventil je kľúčovým komponentom, ktorý zohráva nenahraditeľnú úlohu pri zabezpečovaní optimálnej prevádzky, energetickej efektívnosti a dlhej životnosti vykurovacích inštalácií. Jeho primárnou funkciou je efektívna kontrola prietoku média, ako je voda, medzi tromi rôznymi pripojovacími portami, s cieľom dosiahnuť požadovanú výstupnú teplotu. Používajú sa v rozvodoch kúrenia a chladenia, pre podlahové vykurovanie, ventiláciu, solárne systémy, centrálne rozvody a ďalšie systémy pitnej aj nepitnej vody.

Zmiešavací Ventil Ako Kľúčový Prvok Proti Nízkoteplotnej Korózii

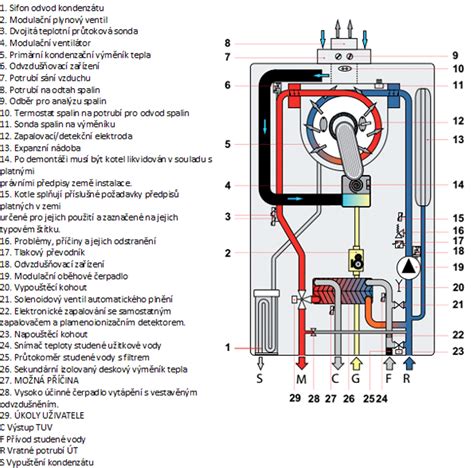

Jedným z hlavných cieľov používania zmiešavacích ventilov je zabrániť takzvanému „studenému návratu“, ktorý je veľmi škodlivý, najmä pre moderné vykurovacie zariadenia ako sú plynové a oceľové kotly na tuhé palivo. Studený návrat vzniká, keď sa do zdroja tepla vracia príliš studená voda z vykurovacieho systému, čo môže viesť k výraznému poklesu teploty spalín pod rosný bod. To má za následok kondenzáciu vodnej pary a tvorbu kyslých kondenzátov, ktoré sú vysoko korozívne. Táto korózia, teda jednoducho hrdzavenie oceľových prvkov kotla, má zásadný vplyv na jeho životnosť a prevádzku.

Vďaka miešaniu médií môžeme zvýšiť teplotu vody vracajúcej sa do kotla (alebo iného zdroja tepla, ako je krb s vodným plášťom, elektrický kotol či tepelné čerpadlo). Zvýšenie teploty návratu umožňuje zabrániť kondenzácii pary na stenách kotla. Aby sa predišlo korózii kotla, je potrebné nastaviť ventil tak, aby voda vracajúca sa do kotla mala teplotu najmenej 50-55°C (v prípade nízkoteplotných systémov, napríklad s kondenzačnými kotlami alebo tepelnými čerpadlami, by mala byť teplota návratu primerane nižšia). Staré liatinové kotly nevyžadujú miešanie proti korózii, hoci ho možno používať z iných dôvodov, napríklad na dosiahnutie regulácie teploty. Trojcestný zmiešavací ventil slúži na zdvihnutie teploty vratnej vykurovacej vody do zdroja tepla, čím zabezpečuje ochranu voči nízkoteplotnej korózii.

Princíp Funkcie a Konštrukcia Trojcestného Ventilu

Trojcestný zmiešavací ventil je prvok armatúry, ktorý umožňuje reguláciu centrálneho vykurovania prostredníctvom miešania vykurovacieho média. Mieša horúcu vodu odoberanú z napájania zdroja tepla (napr. z kotla) s ochladenou vodou vracajúcou sa z vykurovacieho systému. To umožňuje dosiahnuť najvýhodnejšiu teplotu na oboch stranách systému. Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku môže byť médium smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch.

Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.

Typy Trojcestných Ventilov

Trojcestné ventily sa primárne delia na dva základné typy: miešacie a rozdeľovacie.

• Miešacie trojcestné ventily: Ich konštrukcia je zvyčajne komplexnejšia, pretože musia efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. Zmiešavací ventil má jeden výstup a dva vstupy. Jeho hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov.
• Rozdeľovacie (separačné) trojcestné ventily: Používajú sa vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch, alebo rozdeliť jeden prúd na dva samostatné výstupy. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach.

Typy ventilov podľa konštrukcie a ovládania

Okrem funkčného delenia sa ventily delia aj podľa mechaniky uzávierky, tvaru zástrčky, typu uzávierky, spôsobu pripojenia k okruhu a spôsobu riadenia:

• Mechanika uzávierky: napínacia alebo upchávka.
• Tvar zástrčky: v tvare L, T, S.
• Typ uzávierky: valcové, guľové, kužeľové. Podľa konštrukcie sú ventily rozdelené na sedlové ventily (princíp činnosti je založený na vertikálnom pohybe tyče, čím sa nastavuje „sedlo tyče“) a rotačné ventily (kľúčovým prvkom je rotačný sektor, ktorý pôsobí na guľový ventil).
• Pripojenie k okruhu: pomocou spojky, príruby, zvárania.
• Spôsob riadenia: automatický, poloautomatický, manuálny.

Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.

Ovládanie a Nastavenie Trojcestného Ventilu

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi, v závislosti od špecifík systému.

Manuálne Ovládanie

V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka so stupnicou. Táto metóda je najjednoduchšia, ale vyžaduje manuálne zásahy pri zmene prevádzkových podmienok.

Termostatické Ovládanie (Termostatický Zmiešavací Ventil)

Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii. Tento ventil sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému. V praxi eliminuje potrebu ručného nastavovania, čím zaisťuje stabilnú a bezpečnú prevádzku inštalácie a minimalizuje riziko prehriatia alebo ochladenia média.

Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čím zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách.

Výhody trojcestného termostatického ventilu:

• Automatická regulácia teploty.
• Zvýšený komfort používania.
• Energetická efektívnosť.
• Minimalizácia rizika popálenín (v systémoch TÚV).
• Zabránenie nízkoteplotnej korózii kotla.
• Stabilná teplota v systémoch podlahového vykurovania.

Motorické/Elektrické Ovládanie

V moderných systémoch sa čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť a automatizáciu. Je vybavený elektrickým pohonom (servopohonom), ktorý automaticky reguluje polohu vretena ventilu na základe riadiacich signálov. Pohon je zodpovedný za ovládanie pohybu ventilu (zatváranie/otváranie prietoku), čo umožňuje jeho automatickú alebo diaľkovú kontrolu. Otočné pohony sú ovládané bežne dodávanými regulačnými systémami spojito, resp. 3-bodovo, a unášajú guľu guľového kohúta do polohy zadanej riadiacim signálom. Otvorenie kohúta prebieha proti smeru chodu hodinových ručičiek, uzavretie v smere hodinových ručičiek.

Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom. Prítomnosť elektrického alebo servopohonu umožňuje naprogramovať teplotný režim podľa dennej doby. Pohony sú často kľúčovým prvkom v nových systémoch HVAC (Vykurovanie, Vetranie a Klimatizácia) alebo v iných priemyselných systémoch, vrátane chladiacich. Použiť možno servopohony Belimo alebo pohony Esbe.

Regulátory Zmiešavacích Ventilov

Regulátory zmiešavacích ventilov sú odporúčané pre investorov, ktorí chcú vo svojich domovoch implementovať moderné vykurovacie systémy. Tieto zariadenia automaticky miešajú horúcu a studenú vodu v presnom pomere, čím zabezpečujú konštantnú teplotu v budove. Naše systémy sú určené na ovládanie trojcestných aj štvorcestných ventilov a umožňujú pripojenie prídavného ventilového čerpadla. Regulátor zmiešavacieho ventilu môže komunikovať a spolupracovať s modulmi i-1 alebo i-1m, čo umožňuje riadenie až troch zmiešavacích ventilov súčasne. Používanie regulátorov pre zmiešavacie ventily prináša výhody v podobe ekonomickej a efektívnej prevádzky celého systému.

Vybrané modely ponúkajú možnosť pripojenia riadiaceho modulu EU-505, čo umožňuje online riadenie prevádzky inštalácie pomocou mobilnej aplikácie eModul.pl.

Široké Spektrum Použitia Trojcestných Ventilov

Trojcestné ventily nachádzajú široké uplatnenie v rôznych oblastiach, vďaka svojej flexibilite a schopnosti presne riadiť teplotu a prietok média.

Ochrana Kotlov na Tuhé Palivo (Antikondenzačný Ventil)

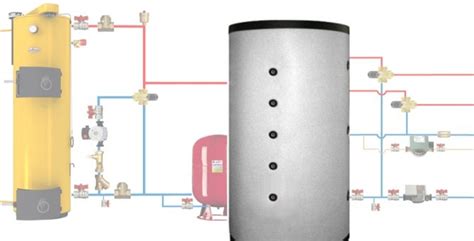

Kotly na tuhé palivo vyžadujú špecifickú ochranu. Ak sa do kotla vracia príliš studená voda z vykurovacieho systému, môže dôjsť k nízkoteplotnej korózii. Termostatický zmiešavací ventil, často nazývaný aj antikondenzačný ventil, je v tomto prípade inštalovaný vo vratnom potrubí kotla. Jeho úlohou je udržiavať teplotu vratnej vody vstupujúcej do kotla nad kritickou úrovňou, zvyčajne 55-65°C. Robí to tak, že mieša studenú vratnú vodu s horúcou vodou z výstupného potrubia kotla ešte predtým, ako sa vráti do kotla. Táto aplikácia je kľúčová pre bezpečnú, efektívnu a dlhodobú prevádzku kotlov na tuhé palivo.

Systémy Podlahového Vykurovania

V systémoch podlahového kúrenia je kľúčové, aby teplota vykurovacej vody v podlahe nepresiahla určitú hranicu, zvyčajne okolo 35-45°C. Tu sa termostatický zmiešavací ventil stáva nevyhnutnou súčasťou. Je inštalovaný na rozdeľovači podlahového kúrenia, kde zmiešava horúcu vodu z hlavného zdroja (kotla) s chladnejšou vodou vracajúcou sa z podlahového okruhu. Bez tohto ventilu by bola regulácia teploty pre podlahové kúrenie omnoho zložitejšia a menej presná, čo by mohlo viesť k prehrievaniu podlahy, zbytočným energetickým stratám alebo dokonca k poškodeniu systému.

Príprava Teplej Úžitkovej Vody (TÚV)

V systémoch prípravy teplej úžitkovej vody (TÚV) má termostatický zmiešavací ventil dvojakú úlohu: ochranu pred obarením a úsporu energie. Priamo z batérie by však príliš horúca voda predstavovala vážne riziko obarenia. Termostatický zmiešavací ventil sa inštaluje na výstupe zo zásobníka TÚV a zmiešava túto horúcu vodu s chladnou vodou z vodovodného potrubia na bezpečnú spotrebnú teplotu (napr. 45°C). Okrem bezpečnosti prináša tento ventil aj energetické úspory. Umožňuje udržiavať zásobník na vyššej teplote (napr. 60°C pre hygienu, zabránenie množeniu baktérií), zatiaľ čo spotrebiteľovi je dodávaná voda s nižšou, použiteľnou teplotou. Tým sa minimalizujú úseky potrubia s nadmerne horúcou vodou, ktorá by inak zbytočne chladla a prinášala tepelné straty.

Kombinované Vykurovacie Systémy

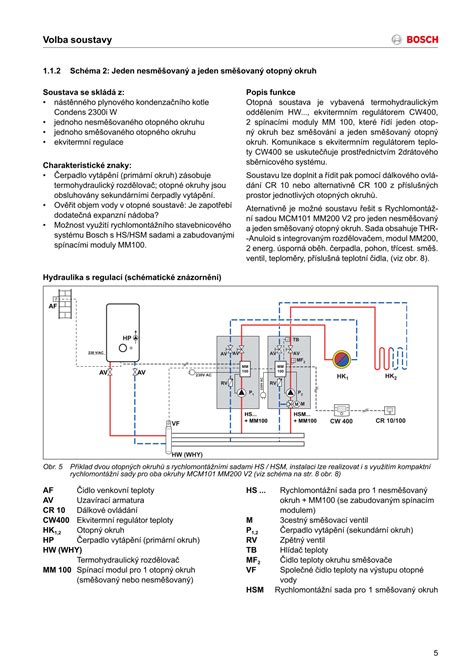

V moderných domácnostiach sa často stretávame s kombinovanými vykurovacími systémami, ktoré využívajú viaceré zdroje tepla (napr. solárne panely, tepelné čerpadlo, kotol na biomasu) a zároveň obsluhujú rôzne typy spotrebičov (radiátory, podlahové kúrenie, TÚV). Trojcestný ventil umožňuje efektívne rozdelenie tepla z akumulačného zásobníka do rôznych okruhov s odlišnými teplotnými požiadavkami. Napríklad, zatiaľ čo radiátory môžu vyžadovať vodu s teplotou 55°C, podlahové kúrenie potrebuje len 35°C.

Solárne Systémy

Solárne kolektory dokážu v letných mesiacoch ohriať vodu na veľmi vysoké teploty, ktoré by mohli poškodiť systém alebo predstavovať riziko obarenia. Trojcestný ventil pomáha optimalizovať prenos tepla a chrániť systém. Ak je solárny ohrev nedostatočný, ventil dokáže zabezpečiť dohrev z iného zdroja, čím sa dosiahne požadovaná teplota vody.

Iné Aplikácie

Okrem spomenutých oblastí nájdu trojcestné ventily uplatnenie aj v chladiacich systémoch, aplikáciách pre ventiláciu a prevádzku klimatizácie, ako aj v rôznych priemyselných inštaláciách na reguláciu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna alebo oleja.

Výber a Inštalácia Trojcestného Ventilu

Ako Správne Vybrať Ventil

Správny výber trojcestného zmiešavacieho ventilu je zásadný pre zabezpečenie optimálnej prevádzky a dlhodobej spoľahlivosti vykurovacieho systému. Nie je to len o kúpe "nejakého" ventilu, ale o voľbe modelu, ktorý presne zodpovedá špecifickým požiadavkám vašej inštalácie.

1. Účel použitia: Vždy si najprv jasne definujte, na čo konkrétne bude termostatický zmiešavací ventil slúžiť (napr. ochrana kotla, podlahové kúrenie, TÚV). Ventil pre podlahové kúrenie má iné charakteristiky ako ventil pre ochranu kotla alebo TÚV.
2. Presnosť regulácie: Dôležitá je aj presnosť regulácie, ktorá sa udáva v stupňoch Celzia (napr. +/- 2°C).
3. Kvs hodnota: Hodnota Kvs udáva objemový prietok vody (v m³/h) ventilom pri tlakovej strate 1 bar. Je to kľúčový parameter pre dimenzovanie ventilu. Ak je Kvs príliš nízky, ventil bude klásť príliš vysoký odpor a nedostatočne prietok. Pre domáce aplikácie sa Kvs typicky pohybuje od 1.0 do 6.0 m³/h, ale vždy je najlepšie riadiť sa odporúčaniami projektanta alebo výrobcu kotla/systému.
4. Pripojovacie rozmery a typ: Ventily sa vyrábajú s rôznymi pripojovacími rozmermi (napr. G¾", G1", G1¼") a typmi pripojenia (vnútorný/vonkajší závit, kompresné spoje, príruby). Je nevyhnutné, aby zodpovedali potrubiu, do ktorého bude ventil inštalovaný.
5. Materiál ventilu: Najčastejšie sa používajú mosadz alebo bronz, ktoré sú odolné voči korózii a vhodné pre pitnú vodu. Pre náročnejšie podmienky môžu byť potrebné špeciálne zliatiny.
6. Prevádzkové parametre: Uistite sa, že ventil je dimenzovaný na maximálny tlak a teplotu, ktoré môžu v systéme nastať. Maximálna prevádzková teplota býva do +110 °C a max. prevádzkový tlak 16 bar.
7. Certifikácie: Pre ventily v systémoch pitnej vody sú dôležité certifikácie (napr. DVGW, KIWA) a súlad s európskymi normami.

Pri kúpe nového zmiešavača by ste mali počítať s cenou približne od 90 do 150 eur. Odporúča sa konzultácia s inštalatérom pred nákupom, ktorý pomôže vybrať zmiešavač zodpovedajúci špecifikám vykurovacieho systému. Dôležité je zohľadniť výkon servomotora a veľkosť ventilu.

Kľúčové Aspekty Inštalácie

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Pri inštalácii je potrebné dodržiavať niekoľko základných krokov:

1. Správna orientácia: Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku (napr. A - priamy smer, B - obtokový smer, AB - kombinovaný vstup/výstup). Je absolútne kľúčové dodržať túto orientáciu.
2. Umiestnenie pohonu: Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol (tzn. neprípustné je, aby bol ventil "zavesený" s hriadeľom smerom dole). Guľové kohúty je možné namontovať zvisle aj vodorovne.
3. Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt. Odporúča sa dodržať požiadavky podľa VDI 2035 týkajúce sa kvality vody.
4. Prístupnosť: Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž.

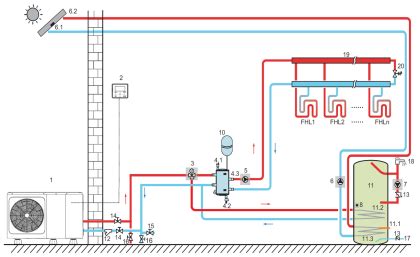

5. Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom filter na zachytávanie nečistôt. Vhodné je tiež inštalovať vyvažovací ventil a uzatváracie ventily na všetkých troch pripojeniach.
6. Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.
7. Izolácia: Vždy je vhodné izolovať termostatický zmiešavací ventil a potrubia k nemu vedúce, najmä ak je inštalovaný v nevykurovaných priestoroch alebo ak sú teplotné rozdiely vysoké.
8. Nastavenie po inštalácii: Po inštalácii a napustení systému je potrebné nastaviť požadovanú výstupnú teplotu. Skontrolujte skutočnú výstupnú teplotu pomocou teplomeru v blízkom mieste za ventilom. Ak je teplota odlišná, jemne upravte nastavenie na ventile, kým nedosiahnete požadovanú hodnotu.

Údržba a Riešenie Problémov

Trojcestný zmiešavací ventil je spoľahlivý komponent, no ako každé mechanické zariadenie vyžaduje občasnú údržbu a môže sa stretnúť s problémami. Odporúča sa vizuálna kontrola a kontrola výstupnej teploty minimálne raz ročne.

Pravidelná Údržba

• Kontrola teploty: Pravidelne, napríklad raz za pol roka, skontrolujte výstupnú teplotu vody pomocou teplomeru.
• Čistenie sitiek: Ak máte pred ventilom nainštalované sitkové filtre, skontrolujte ich a vyčistite od usadenín.
• Funkčná kontrola: Jemne otáčajte nastavovacím gombíkom v celom rozsahu a sledujte, či sa mení teplota vody.

Časté Problémy a Ich Riešenia

Kedy zavolať odborníka: Ak si nie ste istí diagnózou problému, ak nemáte potrebné nástroje alebo skúsenosti s hydraulikou, alebo ak sa problém nedarí vyriešiť bežnými úkonmi, vždy je lepšie zavolať kvalifikovaného inštalatéra alebo servisného technika.

Energetická Efektívnosť a Dlhá Životnosť

V dnešnej dobe, keď sú ceny energií neustále pod drobnohľadom a environmentálne povedomie rastie, je energetická efektívnosť vykurovacieho systému dôležitejšia ako kedykoľvek predtým. Termostatický zmiešavací ventil (TZV) zohráva v tomto ohľade prekvapivo významnú úlohu.

• Optimalizácia prevádzky kotlov: Mnoho moderných kotlov, najmä kondenzačných, pracuje najefektívnejšie pri určitých teplotných režimoch. TZV umožňuje, aby kotol pracoval s vyššou teplotou pre TÚV alebo radiátory, zatiaľ čo do podlahového kúrenia je dodávaná nižšia, regulovaná teplota. TZV zabezpečuje, že do kotla prúdi voda s dostatočne vysokou teplotou, čo zabraňuje nízkoteplotnej korózii a predlžuje životnosť kotla. Dlhšia životnosť kotla znamená menej nákladov na výmenu.
• Hygienické aspekty TÚV: V systémoch TÚV, kde sa voda v zásobníku udržuje na vyššej teplote (napr. 60°C kvôli hygiene a eliminácii Legionelly), TZV zmiešava túto horúcu vodu s chladnou na bezpečnú spotrebnú teplotu (napr. 45°C). Vďaka TZV je možné udržiavať vyššiu hygienickú teplotu v zásobníku a zároveň minimalizovať úseky potrubia s nadmerne horúcou vodou, ktorá by inak zbytočne chladla a prinášala tepelné straty.
• Zvýšený tepelný komfort: Stabilná a presne regulovaná teplota v jednotlivých okruhoch vedie k vyššiemu tepelnému komfortu. Pre podlahové kúrenie TZV zabezpečuje, že podlaha nebude nikdy prehriata, čo eliminuje nepríjemné pocity a zároveň optimalizuje spotrebu energie potrebnej na jej vykurovanie. Presná regulácia znamená, že sa nemrhá energiou na vykurovanie priestorov na zbytočne vysokú teplotu.
• Predĺžená životnosť komponentov: Stabilné teplotné podmienky, ktoré zabezpečuje termostatický zmiešavací ventil, znižujú tepelné namáhanie komponentov systému. Chráni podlahové konštrukcie a potrubia pred príliš vysokými teplotami, ktoré by ich mohli poškodiť.

Celkovo možno povedať, že termostatický zmiešavací ventil nie je len o komforte, ale je to aj inteligentná investícia do úspory energie a dlhodobej efektívnosti vášho vykurovacieho systému.

Prehľad Produktov a Výrobcov

Na trhu je dostupná široká škála trojcestných ventilov od rôznych výrobcov. Odporúča sa uprednostniť produkty od overených značiek, ako sú Esbe (Švédsko), Danfoss (Dánsko), Valtec (Taliansko/Rusko), Honeywell (USA) alebo Navien (Kórea).

• Rad MBA130: Je rad trojcestných motorizovaných guľových ventilov s pohonom na použitie v vykurovacích a chladiacich systémoch. Ventil má tesnosť podľa EN12266-1. Rad MBA130 je k dispozícii v DN20-25 a je dodávaný s rôznymi typmi pripojení.
• HERZ.S.3-CEST.PREPIN.VEN.: Je trojcestný prepínací ventil s pomerom zatekania 100%, s plochým tesnením, bez pripojení rúrky (prechodky sa objednávajú samostatne). Je vhodný pre všetky termostatické hlavice HERZ so závitom M 28 x 1,5 a pre termopohony HERZ 1 7708 XX a 1 7709 3X s adaptérom 1 7708 90. Používa sa na zdvihnutie teploty vratnej vykurovacej vody do zdroja tepla (ochrana voči nízkoteplotnej korózii). Max. prevádzková teplota je +110 °C, max. prevádzkový tlak 16 bar. Teplota na výstupe z ventila je cca. 55-63°C. Prietok netesnosť je max. 10%.
• 3FGB regulačné ventily: Sú prírubové armatúry určené pre presnú reguláciu výkonu stredne veľkých a veľkých spotrebičov alebo okruhov spotrebičov. Sú dostupné v rozmeroch DN 15-150 s celkovým rozsahom Kvs hodnôt 6,3-300 a pracovným zdvihom 25/45 mm. Verzia 3FGB.L predstavuje ventily s minimálnou netesnosťou.
