Výber správnych regulačných prvkov je kľúčový pre efektivitu a dlhú životnosť systémov, či už ide o podlahové vykurovanie alebo bazénovú technológiu. Trojcestné ventily zohrávajú v týchto aplikáciách nezastupiteľnú úlohu pri riadení prietoku médií a teplotnej regulácii.
Využitie trojcestných ventilov vo vykurovaní

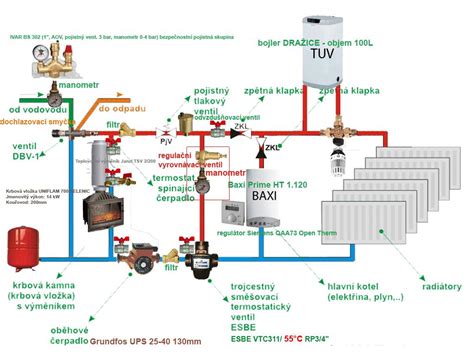

Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý systém. Aby bola prevádzka optimálna, je nevyhnutné správne riadiť teplotu vykurovacej vody, najmä pri kombinácii s nízkoteplotnými zdrojmi, ako sú tepelné čerpadlá. Často sa však stretávame s nevhodne zvolenými zmiešavacími zostavami, ktoré môžu narušiť teplotnú reguláciu a viesť k nedodržaniu hygienických limitov podľa normy ČSN EN 1264-1÷4.
Regulačné funkcie a motorizované ventily
Pre pokročilé riadenie sa využívajú motorizované guľové ventily, ako je napríklad rad MBA130, ktorý je určený pre vykurovacie a chladiace systémy. Tieto ventily sú ovládané otočným pohonom prostredníctvom regulačných systémov (spojito alebo 3-bodovo) a umožňujú presné nastavenie polohy gule, ktorá pôsobí ako regulačný orgán.
V systémoch na ochranu kotlov voči nízkoteplotnej korózii sa využívajú špecializované ventily, napríklad HERZ 3-cestný prepínací ventil. Jeho úlohou je zdvihnutie teploty vratnej vykurovacej vody do zdroja tepla. Tento ventil pracuje bez pomocnej energie na princípe fixne regulujúceho termostatického skratu s prevádzkovou teplotou výstupu cca 55-63 °C.
| Vlastnosť | Popis |
|---|---|
| Max. prevádzková teplota | +110 °C |
| Max. prevádzkový tlak | 16 bar |
| Montáž | Zvislá aj vodorovná (nie je prípustné osadenie hriadeľom nadol) |
Trojcestné ventily v bazénovej technológii
V bazénových systémoch je trojcestný ventil (napr. PVC guľový ventil 50 mm, typ T) nevyhnutným prvkom na pripojenie ohrevu, solinátora alebo iných súčastí. Tento ventil dokáže nahradiť technicky zložitejší obtok (bypass) a umožňuje vytvorenie samostatnej odbočky v technológii.
Údržba filtračného systému
Okrem trojcestných ventilov je súčasťou bazénovej technológie viaccestný ventil (napr. 6-cestný), ktorý riadi smer prúdenia vody cez filtračnú nádobu:
- Filtrácia: Voda prechádza cez piesok, kde sa zachytávajú nečistoty.
- Spätný preplach: Voda prúdi opačným smerom, čím sa piesok rozvíri a nečistoty sa odplavia do kanalizácie.
- Výplach: Po preplachu usadí zvírený piesok späť vo filtračnej nádobe a zvyšné nečistoty odvedie do odpadu.
Upozornenie: Pri akejkoľvek manipulácii s ventilom musí byť obehové čerpadlo vždy vypnuté.
Odporúčania pre inštaláciu
Pri montáži akýchkoľvek regulačných ventilov je potrebné dbať na kvalitu vody v systéme podľa normy VDI 2035. Pri inštalácii podlahového vykurovania taktiež odporúčame využívať odborné školenia pre prácu s potrubnými systémami ALPEX a zapožičanie profesionálneho lisovacieho náradia, ktoré je dostupné prostredníctvom obchodných zástupcov.
