Výber správneho ventilu a pochopenie princípov pripojenia radiátora sú kľúčové pre efektívne fungovanie vykurovacieho systému. Pre rýchlu orientáciu v problematike je potrebné poznať základné rozdelenie armatúr, ich parametre a typy pripojovacích závitov.
Radiátorové ventily: funkcia a typy
Ventily fungujú ako uzatváracia alebo regulačná armatúra. V moderných systémoch rozlišujeme dva hlavné typy:
- Termostatický ventil: Používa sa takmer všade. Ide o pohodlný spôsob regulácie teploty v miestnosti. Nevyhnutnou súčasťou je termostatická hlavica, ktorá v kombinácii s ventilom automaticky udržiava požadovanú teplotu.
- Manuálny (ručný) ventil: Dnes sa používa zriedkavo. Slúži na manuálne priškrtenie alebo úplné odstavenie prívodu tepla.
Rozdelenie podľa konštrukcie a umiestnenia
Podľa spôsobu pripojenia k potrubiu poznáme:
- Priamy ventil: Určený na pripájanie radiátorov priamo na potrubie rozvodov ústredného kúrenia.
- Rohový ventil: Používa sa predovšetkým na pripojenie radiátora na potrubie, ktoré vychádza zo steny vedľa radiátora.
- Vrchný ventil: Slúži na reguláciu výkonu radiátora (priškrtenie alebo odstavenie).
- Spodný ventil: Inak nazývaný aj spodný regulačný alebo spiatočný ventil, používa sa na dodatočné vyregulovanie výkonu alebo úplné odstavenie telesa.
Pripojovacie závity a rozmery
Väčšina nových radiátorových ventilov sa vyrába s rozmerom G 1/2" (DN 15). Pri výbere armatúr je dôležité rozlišovať medzi metrickými a palcovými rozmermi, pričom v hydraulike sú najrozšírenejšie práve palcové závity.

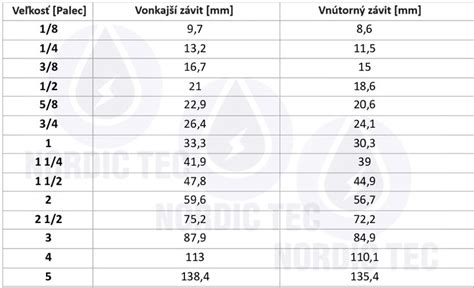

| Typ závitu | Vnútorný priemer | Vonkajší priemer |
|---|---|---|
| 1/4" | 11,5 mm | 13,2 mm |
| 3/4" | 24,1 mm | 26,4 mm |
Typy závitových spojov
Závity sa delia na:
- Valcové (G): Štandardizované podľa normy GOST 6357-81. Používajú sa pre vysokú spoľahlivosť spojenia. Označujú sa písmenom G, za ktorým nasleduje menovitý priemer v palcoch.
- Zúžené (R): Aplikované na kužeľ, čo zabezpečuje vysokú tesnosť aj bez dodatočných tesniacich materiálov.
Systémy pripojenia radiátorov
Pri organizácii vykurovacích systémov je potrebné zohľadniť nielen potrubia, ale aj spojovacie prvky. Pri moderných inštaláciách sa často využíva skryté vedenie rúrok v podlahách a stenách.
Kategórie pripojení
Výrobcovia definujú širokú škálu typov pripojení podľa potrieb inštalácie (napríklad pripojenie na stred, bočné pripojenie s rôznou roztečou):
- ZX / Z1 / Z8: Spodné stredové pripojenie s roztečou 50 mm.
- SX: Spodné pripojenie na rozteč, prípojky v osiach rozvodov radiátora.
- LX / PX: Bočné pripojenia (ľavé/pravé).
- 5L / 51 / 58: Bočné pripojenia s roztečou 500 mm.
Pre špecifické požiadavky, ako sú kúpeľňové rebríkové radiátory, sa často používajú armatúry na jednobodové zapojenie, ktoré umožňujú hydraulické vyváženie celého okruhu pomocou mikrometrického regulačného šróbenia.
