Záložný zdroj pre kotly na tuhé palivo a plynové kotly slúži na napájanie samotného kotla a jeho obehového čerpadla počas výpadku elektrickej energie (výpadok elektrickej rozvodnej siete 230 V). Takýto záložný zdroj je obzvlášť vhodný ku kotlom na tuhé palivo, pretože počas výpadku elektrickej rozvodnej siete 230 V určitý čas napája obehové čerpadlo. Tým zaistí dochladenie kotla a zabráni jeho prehriatiu.
Veľkou výhodou záložných zdrojov je sínusový priebeh výstupného napätia 230 V (presne ako vo verejnej elektrickej rozvodnej sieti 230 V). Sú teda obzvlášť vhodné k napájaniu elektrických motorov, ako sú napríklad spomínané obehové čerpadlá, motory na pohon garážových brán, chladničky, rôzne elektrické náradie a pod. K záložným zdrojom je potrebné dokúpiť akumulátor.
Domáce núdzové napájanie
Úlohou núdzových napájacích systémov je chrániť zariadenie pred výpadkom napájania a v dôsledku toho aj narušením alebo prerušením ich prevádzky.
Rad prístrojov POWER od renomovaných výrobcov sa skvele hodí ako núdzový zdroj pre čerpadlá ústredného kúrenia alebo čerpadlá v krbových inštaláciách, rovnako ako indukčné motory, zariadenia na automatizáciu inštalácie využívajúce tepelné konvektory a akékoľvek zariadenia, ktoré sú extrémne citlivé na najmenšie zmeny tvaru napätia. Ich výhodou je čistý sínusový priebeh výstupného napätia (napájajúceho záťaže), vďaka čomu zariadenie zaisťuje stabilnú prevádzku, zabraňujúcu vplyvu prehrievania indukčných záťaží. Spolu s 12V batériou tvorí kompletný napájací zdroj so zárukou 230 VAC.
Aplikácie núdzového napájania
- Núdzové napájanie pecí
- RTV zariadenia (televízory, tunery, hi-fi, DVD)
- Domáce spotrebiče (chladničky, mixéry)
- Elektrické náradie (vŕtačky, brúsky)
- Napájanie pre nabíjačky (smartfóny, tablety, telefóny, notebooky)
- Čerpadlá, kompresory (voda, teplo, klimatizácia)
- Kancelárske vybavenie (faxy, počítače, monitory)
- Ostatné zariadenia s príkonom do určitej hodnoty vo všeobecnosti
Bezpečnosť zaručená
Záložné zdroje sú často vybavené radom ochrán, napríklad proti preťaženiu, skratu a príliš vysokému a príliš nízkemu napätiu. Použité riešenia sú základom bezpečnosti a vášho pokoja.
Tri prevádzkové režimy
Režim núdzového napájania s funkciou nabíjania: Prevádza 12V DC napätie dodávané z externej batérie na 230V AC napätie a dobíja externú batériu.
Režim nabíjačky: Nabíja externú batériu.
Režim konvertora: Prevádza 12V DC napätie z batérie na 230V AC napätie.
Neprerušiteľný zdroj napájania s konštantnou fázou
Záložný zdroj môže fungovať so zariadeniami vybavenými fázovou detekciou, ako sú niektoré modely plynových pecí. Fáza v takomto zariadení je na stálom mieste bez ohľadu na to, či je napájaný zo sieťovej zásuvky alebo z batérie.
Núdzový zdroj pre sporák s batériou
Základom správneho fungovania núdzového zdroja je správne zvolená batéria. Ako orientačné pravidlo platí, že záťaž 100 W = odber 10 A z batérie. Batéria na napájanie vášho domova nie je súčasťou balenia.
Núdzový zdroj LiFePo4

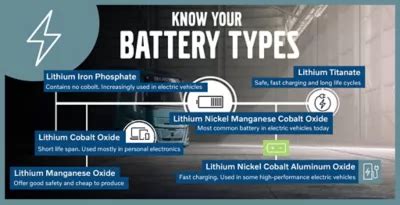

Funkcia BAT TYPE na napájacom zdroji umožňuje káblovej sade podporovať nabíjanie gélových aj fosfátových lítnym (LiFePo4) batérií. To umožňuje optimálne upraviť parametre nabíjania, čo sa premietne do dlhšej životnosti. LiFePo4 sa nabíja rýchlejšie, čo umožňuje rýchlejšie plné fungovanie zariadenia s minimálnymi prestojmi.

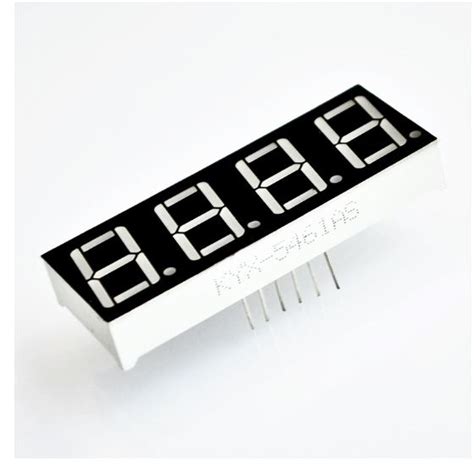

LED displej
Pohodlné používanie neprerušiteľného zdroja zaručuje prehľadný LED displej. Vďaka nemu môžete ľahko čítať aktuálny prevádzkový stav zariadenia, kontrolovať napríklad vstupné napätie, výstupné napätie a frekvenciu. Navyše môžete rýchlo skontrolovať úroveň zaťaženia a stav batérie.
Technické parametre vybraných modelov
Nižšie sú uvedené technické parametre niektorých typov záložných zdrojov:
Model A
| Parameter | Hodnota |
|---|---|
| Menovitý výkon | 300 W |
| Typ batérie | 12 V DC |
| Maximálne napätie batérie | 15 V DC |
| Rozsah vstupného napätia | 150 - 270 V AC |
| Vstupná frekvencia | 45 - 60 Hz |
| Rozsah výstupného napätia | 190 - 245 V AC +/-8% / Invertor: 230 VAC +/-3% |
| Výstupná frekvencia | 50/60 Hz +/-0,5 Hz |
| Tvar výstupného napätia | Čistá sínusovka |
| Výstupná účinnosť | >= 85 % (DC na AC) |
| Nabíjací prúd batérie | 10 A |
Model B (GETI EPS)
| Parameter | Hodnota |
|---|---|
| Typ záložných batérií | AGM, GEL |
| Napätie záložných batérií | 12V DC |
| Menovitá kapacita | 800VA |
| Menovitý výkon | 500W |
| Transformátor | toroid |
| Vstupné napätie | 230 V AC - 50Hz |
| Výstupné napätie | 230V AC ± 3% - 50Hz / čistá sínusovka |
| Nabíjací prúd | 5 A / 10 A voliteľne |
| Nabíjacie napätie | 13,6V ± 0,3V |
| Limit nízkeho napätia batérie | 11 V ± 0,3V |
| Ochrana pre odpojenie nízkeho napätia batérie | 10,5V ± 0,3V |
| Doba odozvy | < 4 ms |
| Rozmer | 230 x 145 x 180 mm |
| Váha | 6,50 kg |
Model C (KEMOT PROsinus)
| Parameter | Hodnota |
|---|---|
| Menovitý výkon | 1600 W |
| Typ batérie | 12V DC |
| Maximálne napätie batérie | 15 V DC |
| Rozsah vstupného napätia | 190 - 260 V AC |
| Vstupná frekvencia | 45 ~ 60 Hz |
| Rozsah výstupného napätia | 230 V AC +/- 5 % / Menič: 230 V AC +/- 3 |
| Výstupná frekvencia | 50/60 Hz +/- 0,5 Hz |
| Tvar výstupného napätia | Čistá sínusoida |
| Výstupná účinnosť | >= 85 % (DC na AC) |
Výhody a dôležitosť záložného zdroja
Záložný zdroj ku kotlu už nie je vnímaný len ako „luxus“ - čoraz viac ľudí ho považuje za nevyhnutnosť, ktorá zaistí tepelnú pohodu a bezpečnosť počas výpadkov elektriny.
- Stabilita a bezpečnosť: Kotol a obehové čerpadlá potrebujú nepretržitý a hlavne stabilný prísun energie. Akékoľvek výpadky či výkyvy môžu znamenať vážne poškodenie citlivých elektrických obvodov.
- Čistá sínusová vlna je kľúčová: Pre mnohé kotly, najmä tie s pokročilou elektronikou, je čistá sínusová vlna nevyhnutnosťou.
- Správne dimenzovanie: Výkon záložného zdroja a kapacita batérií musia byť dostatočné, aby pokryli nielen základnú spotrebu, ale aj prípadné špičky, keď kotol a čerpadlo bežia naplno.
- Prevencia pri kotloch na tuhé palivo: Záložný zdroj je pre tieto kotly mimoriadne dôležitý, pretože horenie tuhého paliva nemožno okamžite zastaviť.
Pri výpadku elektrickej energie, keď kotol na tuhé palivo alebo uhlie stále horí, je kriticky dôležité, aby sa obehové čerpadlá nezastavili. Vysoká teplota v kotle môže spôsobiť vážne poškodenie. Záložný zdroj zabezpečí pohon čerpadiel a regulácie, čím zabráni prehriatiu kotla.
Fungovanie na batériu môže trvať niekoľko hodín, v závislosti od počtu odberných miest a výkonu zariadenia. Pri dimenzovaní záložného zdroja je potrebné zohľadniť celkovú spotrebu pripojených zariadení a požadovanú dobu zálohovania. Napríklad, pre obehové čerpadlo s príkonom 20 W a požadovanou dobou zálohy 5 hodín, potrebný prúd je približne 1,67 A. Pre 5 hodín je to 8,3 Ah. S 20% rezervou je potrebná batéria s kapacitou minimálne 10 Ah. Pri odporúčanom zapojení kotlov ATMOS sú zvyčajne potrebné minimálne dve obehové čerpadlá, čo treba zohľadniť pri výpočte kapacity batérie.
Inštalácia a údržba
Inštalácia záložného zdroja ku kotlu môže byť pre zručnejšieho používateľa jednoduchým procesom, no ak si nie ste istí, vždy je lepšie osloviť profesionála. Záložný zdroj by mal byť umiestnený v suchej, dobre vetranej miestnosti, s dostatkom priestoru okolo, aby sa neprehrieval. Použite káble s dostatočným prierezom, aby nedochádzalo k nadmernému zohrievaniu či stratám. Na ochranu vášho kotla aj samotného záložného zdroja používajte vhodné poistky či ističe.
Aj po úspešnej inštalácii je dôležité robiť pravidelné kontroly, aby ste mali istotu, že všetko funguje tak, ako má. Pravidelná údržba dokáže predchádzať mnohým problémom a predĺžiť životnosť zariadenia. Srdcom každého záložného zdroja sú batérie. Ak sú staršie alebo nedostatočne udržiavané, môžu stratiť kapacitu, prípadne sa môžu rýchlejšie vybíjať. Mnohé zariadenia majú režim samočinného testovania. Niektoré moderné záložné zdroje majú možnosť aktualizácie firmvéru, ktorý môže zlepšiť efektivitu nabíjania alebo správanie pri rôznych poruchách.
Aj keď záložné zdroje samy o sebe chránia zariadenia pred kolísaním napätia, silné prepätia (napríklad pri blesku) môžu spôsobiť škody. Z tohto dôvodu je dôležité zabezpečiť aj celkovú prepäťovú ochranu.
Dôkladne si premyslite výber, zohľadnite výkon, druh vlny a kapacitu batérií - a získate partnera, ktorý sa postará o vašu tepelnú pohodu aj vtedy, keď vonku zúria rozmary počasia či krátkodobé poruchy na distribučnej sieti.
