Expanzné tlakové nádoby sú kľúčovou súčasťou mnohých technických systémov, najmä v oblasti kúrenia, dodávky vody a iných kvapalných médií. Ich primárnou funkciou je zabezpečovať stabilitu a ochranu pred nežiaducimi tlakovými výkyvmi, ktoré by mohli poškodiť zariadenia v systéme.
Tento článok podrobne vysvetlí, čo sú expanzné tlakové nádoby, ako fungujú, aké sú ich rôzne typy a spôsoby využitia v rôznych aplikáciách, ako je vykurovanie a prívod vody.
Čo je expanzná tlaková nádoba?
Expanzná tlaková nádoba je špeciálny typ nádoby navrhnutý na reguláciu tlaku v uzavretých systémoch. Jej hlavnou úlohou je kompenzovať zväčšený objem kvapaliny, ktorý je spôsobený zmenami teploty. Tým sa predchádza poškodeniu zariadení v systéme, ktoré by mohlo nastať v dôsledku vysokého tlaku. V systémoch ako sú vykurovacie okruhy alebo prívod vody, môžu vznikať výrazné výkyvy tlaku, ktorých regulácia je nevyhnutná pre optimálnu prevádzku.
Tlakové nádoby sa skladujú buď v otvorenej alebo uzavretej verzii. Podľa materiálu sa rozdeľujú na plastové expanzné nádoby a oceľové expanzné nádoby. Každý typ má svoje špecifické výhody, v závislosti od požiadaviek systému, kde je použitý.

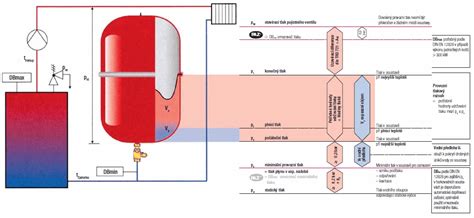

Princíp fungovania expanzných tlakových nádob
Pri zmene teploty sa objem kvapaliny v uzavretých systémoch zväčšuje, čo môže spôsobiť zvýšenie tlaku. Expanzné tlakové nádoby pohlcujú tento nadbytočný objem, čím udržujú tlak na stabilnej úrovni. Tieto nádoby sú často vybavené gumovými membránami alebo vankúšmi, ktoré sa prispôsobujú zmenám objemu a zaisťujú hladkú prevádzku systému.
Vykurovací systém je založený na ohrievaní vody, ktorá sa pri ohreve rozpína. Tepelná tlaková nádoba sa používa na prispôsobenie tejto prirodzenej rozťažnosti vody, ktorá by inak mohla viesť k zvýšenému tlaku v systéme a poškodeniu potrubí, armatúr a iných súčastí. Tepelná tlaková nádoba využíva membránu uzavretú v nádobe, ktorá vytvára bariéru medzi vodnou a vzduchovou komorou. Vzduchová komora slúži ako vankúš, ktorý sa pri expanzii ohriatej vody stláča, absorbuje objem expandovanej vody a zabezpečuje udržiavanie konštantného tlaku v systéme.
Použitie tepelnej tlakovej nádoby prispieva aj k úspore vody a energie.
Typy expanzných nádob
Existuje niekoľko typov expanzných nádob, ktoré sú vhodné pre rôzne aplikácie. Expanzné nádoby sa delia podľa svojej konštrukcie a spôsobu fungovania na otvorené a uzavreté. Dve najbežnejšie kategórie sú:
Otvorené expanzné nádoby
- Sú vybavené otvorom na vrchu, ktorý umožňuje kvapaline voľne prúdiť do nádoby.
- Často sa používajú v otvorených vykurovacích systémoch, kde kvapalina môže voľne vstupovať do nádoby a vyrovnávať tlak.
- Sú lacnejšie, ale ich použitie je obmedzené na systémy s prirodzeným obehom vody a bez uzavretých okruhov.
- Dnes sa používajú menej často a zvyčajne sú umiestnené vo vyšších častiach budovy, ako napríklad na pôjde.
- V tomto type nádoby nie je plyn a voda od seba oddelené membránou, čo znamená, že voda má priamy kontakt s okolitým vzduchom.
Uzavreté expanzné nádoby
- Na rozdiel od otvorených nádob sú vybavené membránou, ktorá oddeľuje vzduchovú komoru od kvapaliny.
- Tento typ je ideálny pre zabezpečenie tlaku v uzavretých okruhoch, ako sú moderné kúrenie a solárne systémy.
- Sú efektívnejšie pri regulácii tlaku a umožňujú prácu s vyššími teplotami.
- Sú dnes najčastejšie používané v moderných systémoch, stali sa štandardom, pretože sú efektívne, spoľahlivé a nevyžadujú takú pravidelnú údržbu ako otvorené nádoby.
- Membrána hermeticky oddeľuje vodu od plynu (obvykle vzduch alebo dusík), čím zabraňuje kontaktu vody so vzduchom a minimalizuje stratu plynu.
Využitie expanzných tlakových nádob
Expanzné tlakové nádoby majú širokú škálu využitia v rôznych technických a priemyselných systémoch. Expanzné nádoby Imera na kúrenie sú využiteľné vo vykurovacích sústavách rodinných domov, bytových domov i v priemysle. Nižšie uvádzame niekoľko najbežnejších aplikácií:
Vykurovacie systémy
Expanzné tlakové nádoby sú nevyhnutné v centralizovaných vykurovacích systémoch, ktoré používajú horúcu vodu alebo paru. Keď sa voda zahrieva, jej objem sa zväčšuje a tlak stúpa. Expanzné nádoby absorbujú tento tlak a chránia systém pred poškodením, ako sú kotly, rúrky a ďalšie komponenty. Sú tiež kľúčové pre prevenciu opotrebenia a korózie v kúrení.
Prívod vody
V systémoch zásobovania vodou expanzné nádoby zabezpečujú, že tlak v potrubiach zostáva stabilný. Používajú sa na kompenzáciu zmien objemu vody, ktoré vznikajú pri kolísaní teploty. Tieto nádoby sa bežne používajú v domácnostiach na zabezpečenie stabilného tlaku vo vodovodných systémoch.
Solárne systémy
V solárnych systémoch, ktoré zahŕňajú ohrev vody, môžu expanzné nádoby pomôcť regulovať tlak pri zmene teploty. Keď slnko vyhrieva kvapalinu v solárnych kolektoroch, objem kvapaliny sa zvyšuje. Expanzné nádoby zabraňujú poškodeniu systému a zaisťujú jeho správnu funkčnosť.
Chladiace systémy
Expanzné nádoby sú tiež dôležité v chladiacich systémoch, kde sa kvapaliny zahrievajú a ochladzujú. Tieto systémy vyžadujú reguláciu tlaku, aby sa predišlo poškodeniu potrubí a zariadení.

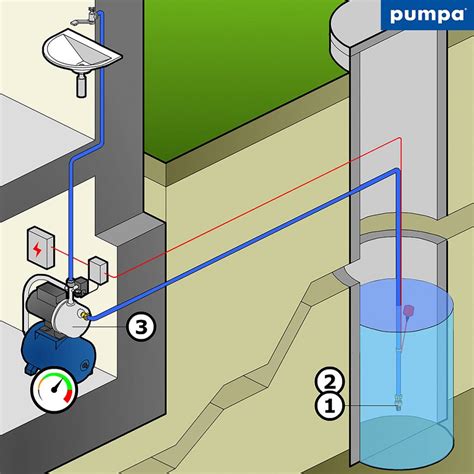

Domáce vodárne
Tlaková nádoba je neoddeliteľnou súčasťou každej domácej vodárne. Ukladá vodu pod tlakom, čím zabezpečuje plynulý chod systému a chráni čerpadlo pred nadmerným spínaním. Ak je poškodená alebo zle nastavená, objavujú sa poruchy, kolísanie tlaku či dokonca odstavenie celého systému.
Jej hlavnou úlohou je stabilizácia tlaku vody v rozvodoch - vďaka nej nedochádza k prudkým výkyvom pri otvorení kohútika a voda prúdi rovnomerne. Bez tlakovej nádoby by sa čerpadlo cyklicky zapínalo pri každej potrebe vody, čo by skrátilo jeho životnosť. Správne fungujúca tlaková nádoba prispieva aj k úspore energie, pretože menej spúšťaní čerpadla znamená nižšiu spotrebu elektriny. Zároveň predlžuje životnosť celej vodárne, keďže mechanické časti sa neopotrebúvajú tak rýchlo.
Tlaková nádoba (niekedy nazývaná aj hydrofor) je kovová nádrž s gumovou membránou vo vnútri. Jedna časť je naplnená vzduchom, druhá vodou. Plní niekoľko dôležitých funkcií:
- Zabraňuje častému spínaniu čerpadla: Bez nádoby by čerpadlo muselo zapnúť vždy, keď sa otvorí kohútik - aj len na pohár vody.
- Chráni potrubie a armatúry pred tlakovými rázmi (vodnými kladivami): Keď sa čerpadlo zapne alebo vypne, vzniká tlaková vlna.
- Poskytuje zásobu vody: V nádobe je určitý objem vody pripravený na okamžitý odber.
Inštalácia a údržba expanzných nádob
Inštalácia
Tlakové nádoby s membránou sú tzv. bezúdržbové, nie je potrebné vykonávať tak časté kontroly, ako pri nádobách s vakom, postačuje priebežná kontrola 1 x za rok. Avšak pre maximálnu životnosť by mala byť vždy nainštalovaná na krytom a suchom mieste. Nádoba by sa nemala trieť alebo opierať o okolité tvrdé povrchy, ako sú steny atď. Nádobu inštalujte na mieste, kde netesnosť nespôsobí škody spôsobené vodou. Nádoba by mala byť vždy umiestnená za čerpadlom.
Ak je nádoba nainštalovaná ďaleko od čerpadla, nainštalujte tlakový spínač v blízkosti nádoby. Nádoba by mala byť inštalovaná čo najbližšie k tlakovému spínaču, snímaču alebo snímaču prietoku. Zarovnajte podľa potreby. Všetky vertikálne a horizontálne nádoby by mali byť umiestnené na pevnom podstavci.
Ak je pravdepodobné, že sa v blízkosti budú vyskytovať vibrácie, nádoba by mala byť namontovaná na pružnom podklade. Nádoby s oceľovými základňami by sa mali montovať pomocou dodaných "L" konzol, zatiaľ čo nádoby s plastovými podstavcami by sa mali montovať cez otvory v podstavci. V prípade základne bez otvorov by sa mali otvory vyvŕtať v štyroch bodoch rovnomerne rozmiestnených pozdĺž okraja základne a potom by sa mali zodpovedajúcim spôsobom namontovať.
DÔLEŽITÉ UPOZORNENIA:
- Dôrazne sa odporúča, aby bol každý vykurovací systém chránený vhodným poistným ventilom nastaveným na maximálny menovitý tlak tlakovej nádoby alebo nižší.
- Prísady (napríklad glykol) môžu ovplyvniť tepelnú rozťažnosť a prevádzku tlakovej nádoby.
- Tepelná tlaková nádoba by sa mala inštalovať na studenej alebo prívodnej strane každého vykurovacieho systému.
- Inline tepelné expanzné nádoby sú navrhnuté tak, aby boli podporované systémovým potrubím, a mali by byť pripojené k systémovému potrubiu pomocou "T" prípojky.
Nastavenie tlaku
Pred inštaláciou tlakovej nádoby alebo pri jej pravidelnej údržbe je potrebné tlak v nádobe nastaviť na požadovanú hodnotu. Pred inštaláciou skontrolujte pomocou vhodného tlakomeru tlak pred naplnením nádoby. Prednastavený tlak je uvedený na štítku nádoby. Správne natlakovanie expanznej nádoby je kľúčové pre zabezpečenie jej správnej funkcie.
Pre vykurovacie systémy: statická výška vody v systéme v mieste umiestnenia expanznej nádoby nesmie byť vyššia ako pretlak plynu vyznačený na štítku nádoby. Ak je tlak v expanznej nádobe príliš nízky, nádoba nebude schopná efektívne absorbovať tlak spôsobený expanziou vody, čo môže viesť k opotrebovaniu a zníženiu účinnosti systému. Tento krok by mal byť vykonávaný odborníkom, ktorý pozná parametre systému a vie zabezpečiť, že expanzná nádoba bude pracovať optimálne.
Pre nádoby inštalované s čerpadlom riadeným tlakovým spínačom s diferenčným tlakom vyšším ako 2 bary (30 psi), elektronicky riadeným alebo s frekvenčným meničom, by mal byť tlak vzduchu nastavený na 65 % vypínacieho alebo maximálneho tlaku systému. Pre nádoby inštalované na vodovodnom systéme by mal byť tlak vzduchu v nádobe nastavený na 65 % tlaku vodovodného systému.
Upozornenie: Dbajte na to, aby tlak v systéme nikdy nebol nižší ako 4 bary (58 psi) oproti prednastavenému tlaku vzduchu v nádobe.
Údržba
Pravidelná údržba expanznej nádoby je základom pre jej dlhodobú spoľahlivosť. Najmenej raz ročne je potrebné vykonať kontrolu tlaku v nádobe a skontrolovať stav membrány. Opotrebovanie membrány môže výrazne ovplyvniť schopnosť nádoby vyrovnávať tlakové zmeny. Ak sa zdá, že čerpadlo spína príliš často, skontrolujte tlak v nádobe manometrom (ventil nájdete na hornej strane nádoby, podobne ako na aute). Správna hodnota tlaku by mala byť orientačne asi o 0,2 baru nižšia, než je nastavený spínací tlak čerpadla. Dofúkanie alebo odpustenie vzduchu - ak je tlak príliš nízky, doplňte ho pomocou kompresora alebo pumpy.
Správne udržiavaná tlaková nádoba vydrží zvyčajne 8 až 15 rokov a počas tejto doby zabezpečuje stabilný chod vodárne aj ochranu čerpadla. Zanedbaná údržba vedie k častejšiemu spínaniu čerpadla, vyššej spotrebe elektriny a rýchlejšiemu opotrebovaniu celého systému. Ak je tlak v nádobe príliš nízky, nádoba nebude schopná efektívne absorbovať tlak spôsobený expanziou vody, čo môže viesť k opotrebovaniu a zníženiu účinnosti systému.
Ako skontrolovať a doplniť externú expanznú nádobu | Neodvetrané valce
Výber veľkosti a cena expanzných nádob
Existujú mnohé výpočty a názory na výber veľkosti tlakovej nádoby do systému. Platia ale základné pravidlá pre výber - v každom systéme by mala byť inštalovaná tlaková nádoba. Zbytočne veľká tlaková nádoba bude mať zbytočne vyššie náklady na kúpu, zaberie viac miesta a voda v nej bude „dlho ležať“. Podľa priestoru, ktorý je k dispozícii, si možno vybrať tlakovú nádobu ležatú (horizontálnu) alebo stojatú (vertikálnu), ktorá má alebo nemá nožičky.
Cena tlakovej nádoby môže závisieť od viacerých faktorov, ako je materiál (oceľ, plast), veľkosť a typ systému, pre ktorý je určená. Plastové expanzné nádoby sú spravidla lacnejšie, zatiaľ čo oceľové expanzné nádoby s vyššou odolnosťou a kapacitou môžu byť drahšie. Cena je tiež ovplyvnená certifikáciami a špecifikáciami nádoby, ako aj jej vhodnosťou pre špecifické aplikácie.
