Vše o výměníku klimatizační jednotky a fungování klimatizace

V horkých letních dnech se klimatizace stává nenahraditelným pomocníkem. Za příjemným chladem se však skrývá komplexní systém, v němž hrají klíčovou roli výměníky tepla. Pochopení jejich funkce a celkového principu činnosti klimatizace je důležité nejen pro její efektivní používání, ale i pro uvědomění si širších dopadů na životní prostředí.

Jak funguje klimatizace?

Klimatizace funguje na principu přesunu tepla z interiéru ven, podobně jako chladnička, avšak ve větším a výkonnějším provedení. Vnitřní jednotka nasává teplý vzduch z místnosti, odebírá z něj teplo a vyfoukne zpět již ochlazený vzduch. Chladivo, které cirkuluje v uzavřeném okruhu, má schopnost měnit skupenství - z kapaliny na plyn a zpět - při relativně nízkých teplotách a tlacích. Ve výparníku chladivo absorbuje teplo ze vzduchu v místnosti a mění se přitom na plyn, čímž dochází k efektivnímu chlazení vzduchu a zároveň se snižuje jeho vlhkost.

Vnější klimatizační jednotka "nasává" svým ventilátorem stále nový okolní vzduch, ten projde přes výměník tepla a poté ho dále "fúka" do externího prostředí. Z vnější klimatizační jednotky "fúka" vždy horúcejší vzduch než je okolitá teplota. Je to způsobeno "odovzdávaním" tepla z vaší místnosti přes výměník tepla - zjednodušeně řečeno, teplo z místnosti ohřeje okolní vzduch venku, čímž se vzduch v místnosti ochladí a v okruhu klimatizace se vrací zpět do místnosti.

Podle měření v bezobalovém obchodě ŠPAJZKA, pokud je teplota venku ve stínu 30 °C a uvnitř se chladí na 23 °C (fouká 12 °C), produkuje vnější jednotka 33 °C horký vzduch. Okolní prostředí se tedy ohřívá o celé 3 °C. Odborníci potvrzují, že každá vnější jednotka fouká o pár °C horúcejší vzduch, než je teplota okolí. Například, pokud bude venku 40 °C, klimatizace bude "vyrábět" cca 43 °C.

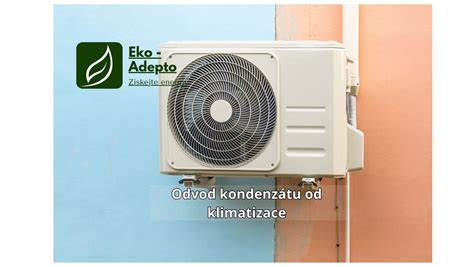

Kondenzát a jeho odvod

Během provozu klimatizace vzniká vedlejší produkt - kondenzát, který je nutné bezpečně odvést. Klimatizace ochlazuje vzduch v místnosti tak, že nejprve nasaje teplý vzduch z interiéru. Ten prochází přes výparník, kde cirkuluje chladivo, které ze vzduchu odebere teplo. Ochlazený vzduch se pak vrací zpět do místnosti.

Mezitím chladivo přenáší teplo do vnější jednotky, kde ho kompresor stlačí a v kondenzátoru se teplo odvede ven do okolního vzduchu. Po ochlazení se chladicí látka opět vrací dovnitř, aby odebrala další teplo. Celý cyklus se neustále opakuje, díky tomu se teplo z místnosti efektivně přenáší ven a uvnitř zůstává příjemně chladno.

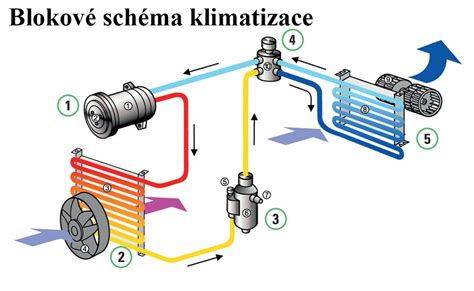

Části klimatizačního systému

Celý klimatizační systém se skládá z několika klíčových komponentů, které spolupracují na efektivním chlazení nebo vytápění:

Vnitřní jednotka

Vnitřní jednotka je modul, který je umístěn v místnosti. Bez ohledu na velikost a vnější design se skládá z:

• Výměník tepla (výparník): Je to výměník tepla, v němž chladivo mění skupenství z kapalného na plynné. Při tomto procesu pohlcuje teplo ze vzduchu v místnosti, čímž se vzduch ochlazuje a zároveň dochází ke srážení vodní páry na kapky, které se odvádějí pryč. Výparník tak přispívá nejen k chlazení, ale i ke snížení vlhkosti vzduchu.
• Ventilátor: Nasává ohřátý vzduch z místnosti a po ochlazení ho vrací zpět.
• Mřížka pro distribuci vzduchu: Usměrňuje proud ochlazeného vzduchu.
• Vstupní filtr: Zachycuje prach a nečistoty ze vzduchu.
• Vodící rolety: Nastavují směr proudění vzduchu.
• Přední panel: Estetický kryt jednotky.
• LED diody a snímače teploty: Slouží k signalizaci stavu a měření teploty.

Některé modely mohou mít i jemné filtry, zimní soupravu a další doplňkové prvky, které jsou volitelné. Montážní deska je součástí, pokud je jednotka připevněna na zeď. Operační parametry se nastavují z dálkového ovladače, u některých dražších modelů je možné ovládání i přes internet pomocí telefonu nebo centrálního ovladače.

Vnější jednotka

Vnější jednotka klimatizace je srdcem celého systému. Její úlohou je odvádět teplo do exteriéru. Uvnitř se nachází:

• Kompresor: Stlačuje plynné chladivo a zvyšuje jeho tlak a teplotu. Díky tomu se chladivo mění na horký stlačený plyn, který je schopen odevzdat teplo v kondenzátoru. Kompresor zajišťuje cirkulaci chladiva v celém okruhu a je klíčovým prvkem pro udržení nepřetržitého chladicího cyklu.
• Kondenzátor: Je to výměník tepla umístěný ve vnější jednotce klimatizace. Horké stlačené chladivo zde odevzdává své teplo okolnímu vzduchu, čímž se ochlazuje a mění zpět na kapalinu (proces kondenzace).
• Ventilátor: Zajišťuje proudění vzduchu přes kondenzátor pro odvod tepla.
• Expanzní ventil: Reguluje průtok chladiva mezi kondenzátorem a výparníkem. Snižuje tlak chladiva, čímž způsobí jeho ochlazení před vstupem do výparníku. Tento tlakový pokles je nezbytný pro efektivní absorpci tepla.
• Chladivo: Cirkuluje v měděném potrubí v uzavřeném okruhu a má schopnost měnit skupenství pro přenos tepla.

Kondenzátor chlazení nebo kondenzátor tepelného čerpadla je základním prvkem v chladicím cyklu uvedených zařízení. Jeho úlohou je přeměnit plynné chladicí médium (např. freon) na kapalné skupenství.

Freonové výměníky tepla

Freonový výměník, známý též jako deskový výměník tepla kapalina-freon, se běžně používá v chladicích, klimatizačních a topných procesech. Je to zařízení s relativně úzkým spektrem použití kvůli podporovaným médiím.

Co je freonový výměník tepla a jak funguje?

Freonový výměník tepla je pájený deskový výměník tepla se speciální konstrukcí umožňující práci s dvěma médii v různém skupenství. Je to zařízení pro přenos tepla mezi dvěma kapalinami, které mají různé stavy skupenství. Používá se jako výparník v chladicích agregátech, tepelných čerpadlech a klimatizacích, vždy s ohledem na maximální pracovní tlak, který může v takovém zařízení vzniknout.

Deskový freonový výměník pro chladivo je zařízení, které umožňuje výměnu tepla mezi dvěma látkami: plynem (např. freonem) a kapalinou (např. glykolem nebo směsí vody s glykolem). Je to možné díky speciální konstrukci, která se skládá z desek, mezi nimiž proudí obě média, aniž by se mísily. Díky tomu deskový výměník tepla zajišťuje efektivní a rychlou výměnu tepla mezi dvěma médii, i když jsou v různém skupenství.

Konstrukce freonového deskového výměníku tepla je přizpůsobena pro práci s plyny pod vysokým tlakem, až do 4,5 MPa (nebo 45 barů). Výměníky tepla pro chladivo se skládají ze série desek, které jsou pájeny dohromady. Desky mají speciální kanály, přes které proudí kapaliny, což umožňuje rychlou a efektivní výměnu tepla. Výměník je vyroben z vysoce kvalitních materiálů, které jsou odolné proti korozi a zajišťují dlouhou životnost zařízení (ocel 316L pájená vakuově s použitím mědi).

Výměník tepla určený pro plyny, freon, chladicí média atd. obvykle disponuje alespoň jedním kanálem bez závitových připojení - jde o trubky přizpůsobené pro pájení. Právě takto se připojují do plynového okruhu. Nejdůležitější vlastností výměníků tepla pro plyn je odolnost vůči vysokým tlakům. Obzvláště práce jako kondenzátor tepelného čerpadla vyžaduje od výměníku tepla odolnost vůči vysokým tlakům, často i nad 40 bar.

Typy chladicích médií

Freonový výměník tepla se používá s různými typy chladicích médií, které jsou navrženy tak, aby efektivně vyměňovaly teplo. Mezi nejčastěji používané patří:

• R32 - difluormetan. Používá se v klimatizačních systémech, tepelných čerpadlech a chladírenském průmyslu.
• R404A - směs difluormetanu, pentafluoretanu a hexafluorpropylenu.
• R407C - směs difluormetanu, pentafluoretanu a oktafluorpropanu.
• R410A - směs difluormetanu a pentafluoretanu. V současnosti jedno z nejpopulárnějších chladicích médií.

Tyto plyny se používají kvůli svým dobrým termodynamickým vlastnostem a chemické stabilitě.

Odolnost vůči vysokým tlakům

Freonový výměník tepla 45 bar se odlišuje od deskového výměníku tepla typu kapalina-kapalina konstrukcí, která umožňuje obsluhu plynů. Mezi tyto rozdíly patří přítomnost připojení na plynová média a konstrukce, která zaručuje odolnost výměníku vůči vysokým tlakům dosahujícím až 45 bar (4,5 MPa).

Používání výměníku tepla s pracovním tlakem max. 30 bar s plynovými médii nebo chladicím médiem může vést ke zrušení záruky, protože jde o použití neodpovídající účelu. Vysvětlení, že v systému freonu nevznikly tlaky vyšší než 30 bar, je bezvýznamné, neboť uvedená média mají tendenci pracovat při výrazně vyšších tlacích. Stopy pájek nebo svarů na připojeních budou obvykle jasným důkazem pro použití plynových médií.

Typy klimatizací

Na trhu existuje široká škála klimatizačních systémů, které se liší svou konstrukcí, výkonem a účelem použití.

Monosplit klimatizace

Monosplit klimatizace se skládají ze dvou hlavních jednotek - venkovní a vnitřní. Venkovní jednotka obsahuje kompresor a kondenzátor, zatímco vnitřní jednotka obsahuje výparník a ventilátor, který rozvádí ochlazený vzduch do místnosti. Jsou vhodné pro chlazení nebo vytápění jedné místnosti nebo menšího prostoru.

Multisplit klimatizace

Multisplit systémy mají jednu venkovní jednotku napojenou na více vnitřních jednotek (zvyčajně 2 až 5), které mohou být instalovány v různých místnostech. Systém je ideální pro větší byty nebo rodinné domy, kde je třeba klimatizovat více místností najednou.

Mobilní klimatizace

Mobilní klimatizace jsou přenosné jednotky, které nevyžadují trvalou instalaci. Jsou jednoduché na použití a vhodné pro dočasné nebo nepravidelné chlazení. Jejich nevýhodou je nižší účinnost, vyšší hlučnost a často i vyšší spotřeba energie ve srovnání se split systémy.

Centrální systémy

Centrální systémy jsou určeny pro velké budovy, kanceláře nebo komerční prostory. Fungují na principu rozvodu ochlazeného vzduchu přes vzduchové kanály do více místností nebo zón.

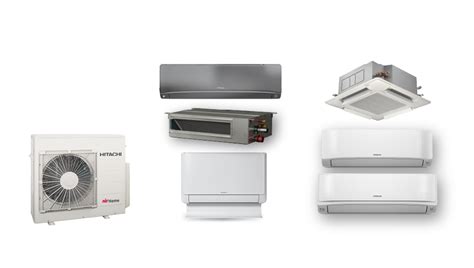

Typy vnitřních jednotek

Split systémy jsou rozděleny do několika typů, které se týkají konstrukce a designu vnitřní jednotky:

• Nástěnné: Nejoblíbenější mezi kupujícími. Mají tvar obdélníku nebo čtverce a jsou zavěšeny na zeď. Maximální výška nástěnné jednotky může být až 30-32 cm, šířka 110-120 cm a hloubka asi 30 cm.
• Kazetové: Mají čtvercový tvar a snadno se vejdou do cely s falešným stropem. Chladí nejen místnost, ale mohou také volně obnovovat vzduch smícháním venkovního vzduchu. Nevýhodou je, že pro instalaci vyžadují stropní prostor nejméně 30 cm.
• Sloupové: Jsou jako podlouhlá skříňka. Umístěny ve velkých místnostech na podlaze, kde se vyžaduje vysoký chladicí výkon. Jejich rozměry výrazně přesahují rozměry všech nástěnných modelů.
• Kanálové: Namontované v zavěšené stropní konstrukci místnosti nebo v nebytové zóně (skříň, chodba, toaleta).
• Podlahové a stropní: Jsou poměrně kompaktní a zároveň dostatečně efektivní pro místnosti do 100-120 m². Jejich vnitřní blok má tvar moderního radiátoru. Snadno se udržují a používají. Hlavní výhodou jsou dva způsoby připevnění: na stěnu a na strop.

Moderní funkce a doplňkové technologie klimatizace

Inverter technologie

Moderní klimatizace jsou vybaveny inverter technologií, která umožňuje plynulé přizpůsobování výkonu kompresoru aktuálním podmínkám. Místo neustálého zapínání a vypínání pracuje kompresor nepřetržitě, ale s měnící se intenzitou. Díky tomu klimatizace spotřebuje méně energie, udržuje stabilní teplotu bez výrazných výkyvů, je tišší a má delší životnost.

Filtrování vzduchu

Nejnovější modely jsou často vybaveny pokročilými filtry, které výrazně zlepšují kvalitu vzduchu v interiéru. Běžné jsou HEPA filtry, které zachycují jemné prachové částice, pyl, bakterie a viry, čímž přispívají ke zdravějšímu prostředí. Ionizátory uvolňují záporné ionty, které vážou alergeny a prach, čímž vzduch čistí a osvěžují. Některé modely nabízejí i filtry s vitaminem C, které pozitivně ovlivňují pokožku a dýchací cesty, nebo pachové filtry, které eliminují zápachy z vaření či domácích zvířat.

Jiné funkce

Moderní klimatizace nabízejí různé funkce pro pohodlí uživatelů, jako jsou tiché režimy provozu, které umožňují minimální hlučnost například během spánku. S Wi-Fi připojením a smart ovládáním je možné klimatizaci řídit na dálku přes mobilní aplikaci, kde lze nastavit teplota, režimy nebo časovače. Ty zase umožňují plánování zapnutí a vypnutí klimatizace podle denního režimu, což šetří energii a zvyšuje komfort.

Důsledky používání klimatizace na životní prostředí

Přestože klimatizace přináší okamžitý komfort, má významné dopady na životní prostředí. Každá klimatizace, resp. její venkovní jednotka, chrlí vždy horúcejší vzduch, než je teplota okolního prostředí. To znamená, že chlazením uvnitř si venku "přikurujeme".

V obchodě ŠPAJZKA probíhala měření, která potvrdila, že každou klimatizací se venku vytváří horúcejší vzduch, než je ten okolní. Pokud je venku 30 °C a uvnitř 23 °C, venkovní jednotka produkuje 33 °C horký vzduch, čímž se okolí ohřívá o 3 °C. V horoucích letních dnech jdou mnohé klimatizace celých 24 hodin.

Jedna jediná klimatizace za týden celodenního provozu vyprodukuje 252 000 m³ vzduchu horúcejšího, než je okolní vzduch. Za měsíc by horký vzduch z jedné klimatizace naplnil 250 paneláků o objemu 1 milion m³. S počtem klimatizací po celém světě, který se odhaduje na miliardy, je dopad na celkové oteplování obrovský.

Závěrem je, že klimatizace je dobrý sluha, ale špatný pán, protože sice poskytuje "příjemnou" chvíli, ale každým dnem si přikurujeme, abychom druhý den chladili zase o trochu více. Řešením není chlad, ale stín. Možnosti sahají od sázení stromů, které poskytnou větší stín za 15-20 let, nebo pokrývání budov zelení s výsledkem za pár let. Příkladem je panelák, kde obyvatelé před 20 lety vykáceli stromy, protože jim bránily ve výhledu a způsobovaly "tmu", dnes je sází zpět, protože pochopili, že "tma" byla lepší než současné teplo.

Správné používání a údržba klimatizace

5 tipů, jak správně používat klimatizaci

1. Nastavte přiměřenou teplotu: Optimální vnitřní teplota během letních měsíců by se měla pohybovat mezi 23 až 26 °C. Rozdíl mezi venkovní a vnitřní teplotou by neměl přesáhnout 5-6 °C. Příliš nízká teplota může způsobit teplotní šok, oslabení imunity, bolesti svalů nebo hlavy.
2. Větrejte pravidelně: Nevětrejte, když je zapnutá klimatizace, protože to snižuje její účinnost. Ideální čas na větrání je nad ránem nebo večer, když je venku chladněji.
3. Nesměřujte proud vzduchu přímo na sebe: Klimatizaci nasměrujte tak, aby vzduch proudil nahoru nebo do stran, čímž se ochlazený vzduch přirozeně rozptýlí po místnosti.
4. Pravidelně čistěte filtry: Čistěte filtry alespoň jednou měsíčně, aby se zajistilo optimální proudění vzduchu a nezhoršovala se kvalita vzduchu.
5. Provádějte odborný servis: Nezapomeňte na odborný servis minimálně jednou ročně (ideálně před sezónou). Technik pročistí vnitřek jednotky, zkontroluje těsnost okruhu, stav chladiva, elektrické spoje a optimalizuje systém.

Umístění a montáž

Doporučuje se, aby byla vnější jednotka klimatizace umístěna na dobře odvětrávaném místě, chráněna před přímým sluncem a deštěm, ale zároveň snadno přístupná pro údržbu. Vnitřní jednotka by neměla být vystavena přímým slunečním paprskům a je vyloučen i jakýkoli vliv zdrojů tepla.

Nejčastěji je vnitřní jednotka připevněna napravo nebo nalevo od okna a co nejblíže k vnější straně, aby délka trasy nepřesáhla doporučenou délku 5 metrů. Pokud se tyto hodnoty zvýší, je linka všita do drážky ve zdi nebo spolu se zbytkem spojovacích komunikací úhledně umístěna v dekorativní plastové krabici.

Montáž na zeď nebo na strop závisí na typu vnitřní jednotky. Domácí splitové systémy jsou zavěšeny na montážních deskách. Obchodní moduly jsou upevněny speciálními čepy. Instalace potrubních systémů se vzduchovody se provádí ve fázi stavebních a opravných prací.

Servis a diagnostika poruch

Každý split systém vyžaduje pravidelnou údržbu, která zahrnuje čištění bloků od vnějšího a vnitřního znečištění, stejně jako řešení problémů a doplňování paliva podle potřeby.

Uživatel může sám vyčistit filtry, ventilátor a sběrnou vaničku kondenzátu, ale výměník tepla je pevná součást, kterou je třeba utřít vlhkým hadříkem. Pro komplexnější údržbu je však doporučen odborný servis.

Problémy, které by měly uživatele upozornit na potřebu servisu, jsou:

• Špatné chlazení
• Neobvyklé zvuky a vibrace
• Zamrznutí vnitřní jednotky (indikuje nedostatek freonu, silné znečištění nebo použití při nepřípustné teplotě)
• Nemožnost zapnout klimatizaci
• Přístroj v režimu chybových kódů

Při řešení problémů je důležité nejprve restartovat napájení, což může resetovat řídicí systémy a signály ze snímačů. Pokud se chyba opakuje, je nutné vyhledat odborníka.

Chybové kódy Samsung klimatizací

Klimatizační zařízení Samsung signalizují poruchu dvěma způsoby: alfanumerickým kódem na displeji vnitřní jednotky (např. E101) nebo blikáním LED diod na vnější jednotce. Chybové kódy vždy sestávají z jednoho písmene E a tří čísel. Tyto kódy pomáhají identifikovat konkrétní problém, jako jsou chyby snímačů, problémy s motorem ventilátoru, komunikací mezi jednotkami, nebo problémy s kompresorem.

Příklad: Chybový kód DF na klimatizacích Samsung obvykle indikuje problém s odvodem kondenzátu nebo s vnitřním snímačem teploty. Může být způsoben zanesenými filtry, ucpaným odvodňovacím potrubím nebo chybným čerpadlovým systémem. Řešením je kontrola a čištění odvodu kondenzátu, ověření funkčnosti snímače teploty a pravidelná údržba.

Při vážnějších problémech, jako jsou poruchy kompresoru, únik chladiva nebo problémy s komunikací, je nezbytné obrátit se na autorizovaný servis nebo odborníka.
