Pre dosiahnutie požadovaných vlastností vzduchotechnického potrubného systému je kľúčové správne spojenie jednotlivých častí. Spájanie kruhových rúr a tvaroviek nie je pritom vôbec zložité. Tvarovka je spravidla vyrobená s rozmerom, ktorý presne pasuje do rúry.
Základné princípy spájania potrubia
Rúry sa medzi sebou spájajú predovšetkým prostredníctvom vnútorných spojok (Mi). Tvarovky sa zasa typicky pripájajú prostredníctvom vonkajších spojok (Ma). Jednotlivé časti sa upevňujú pomocou samorezných skrutiek alebo nitového spoja.
Typy vnútorných spojok
Hliníkové spojky pre flexibilné hadice a spiro potrubie
Hliníková vnútorná vzduchotechnická spojka umožňuje spojenie tak neizolovaných, ako aj izolovaných flexi hadíc. Spojka sa dovnútra hadice nasúva a následne sa prichytáva pomocou sťahovacej pásky.
V prípade spiro potrubí sa táto spojka nasúva do potrubia a upevňuje sa prinitovaním alebo priskrutkovaním samoreznou skrutkou. Vnútorná spojka na hliníkové spiro potrubie je komponent, ktorý sa používa na pripojenie dvoch koncov hliníkového spirovaného potrubia. Tento typ potrubia sa často využíva v systémoch ventilácie a klimatizácie pre jeho odolnosť voči korózii a flexibilitu.
Technické parametre
- Priemer: 315 mm
- Materiál: Hliníkový plech (HLINÍK, AL99,5%/EN AW1050A/WNR.3.0255, EN 485-1/-2/-3, VALCOVANÝ ZA STUDENA, NATUR 0)
Oceľové pozinkované spojky s gumovým tesnením

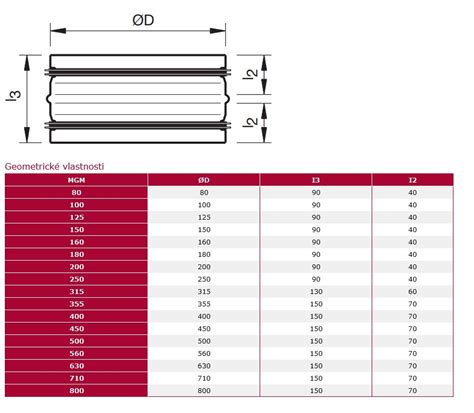

Vzduchotechnická spojka umožňuje spojenie neizolovaných a aj izolovaných flexi hadíc. Príkladom je vnútorná potrubná vzduchotechnická oceľová pozinkovaná spojka s priemerom Ø 100mm, určená do potrubia s gumovým tesnením. Táto spojka dosahuje vysokú triedu vzduchotesnosti D podľa normy EN 12237.
Metódy tesnenia a špeciálne spojenia
Na štandardné utesnenie spojov sa používajú hliníkové pásky. Pri zvýšených požiadavkách na tesnosť je možné využiť pokročilejšie riešenia. Medzi ne patrí systém s gumičkou, spájanie pomocou lisovaných prírub, prípadne použitie rozoberateľných rýchlospojok s PVC profilom alebo nerozoberateľných rýchlospojok s butilovým tmelom.
