Vzduchotechnika a Rekuperácia: Technické Informácie a Praktické Aspekty

Vnútorná klíma domu má najvýraznejší vplyv na zdravosť a pocitový komfort daného prostredia. V moderných stavbách, kde sa eliminujú tepelné mosty a kladie sa dôraz na maximálnu vzduchotesnosť, už nie je možné spoliehať sa na prirodzené vetranie cez netesnosti, ako to bolo v tradičných stavbách. Pre zabezpečenie príjemnej a zdravej kvality ovzdušia je nevyhnutný pravidelný prívod čerstvého vzduchu.

Termín riadené, centrálne, či vetranie s rekuperáciou je v našich podmienkach pomerne nový a často sa zamieňa za trend. Je však dôležité povedať, že nejde o trend, ale o potrebu, ktorá prišla ruka v ruke s inováciami a energetickou efektivitou budov. Rekuperácia predstavuje moderný systém riadeného vetrania, ktorý zabezpečuje prísun čerstvého vzduchu a spätné získavanie tepla z odvádzaného vzduchu. Vzduch privádzaný do interiéru je vyčistený peľovým filtrom a zohriaty pomocou odvádzaného vzduchu, čím šetrí náklady na vykurovanie. Obytný priestor je tak vyvetraný čistým vzduchom bez straty tepla.

Princíp fungovania a význam rekuperácie

Rekuperačná jednotka je zariadenie, ktoré umožňuje využiť teplotu vzduchu odsávaného z priestoru na ohrev chladného privádzaného vzduchu. Tieto dva „vzduchy“ sú od seba oddelené tak, že nemôže dôjsť k ich premiešaniu. Čerstvý vzduch je zohriaty a filtrovaný, pričom jemné filtre zaisťujú, že sa do domácnosti nedostane žiadny peľ ani iné nečistoty.

Moderné domy sú vzduchotesne uzavreté a bez výmeny vzduchu by boli neobývateľné. Nedostatočné je aj nárazové vetranie raz denne. V miestnostiach sa hromadí škodlivý CO2, ktorého koncentrácia sa meria v jednotkách ppm. Zdravotne akceptovateľná je koncentrácia CO2 do 1 200 ppm. Rekuperácia poskytuje okrem úspory na vykurovaní hlavne stálu výmenu čerstvého vzduchu do interiéru.

• Vetranie bez straty tepla: Rekuperácia odvádza znehodnotený vzduch z miestnosti a nahrádza ho novým, čerstvým, pričom využíva teplo odvádzaného vzduchu s účinnosťou až 90 %.
• Čerstvý vzduch nepretržite: Ľudia často podceňujú vetranie. Aby bol vzduch v interiéri neustále čerstvý, bolo by potrebné intenzívne vetrať každé 2 hodiny. Rekuperácia zabezpečuje túto výmenu automaticky.
• Kontrola vlhkosti: Ideálna vlhkosť v obytných priestoroch je 40 - 60 %. Správna miera vlhkosti je dôležitá pre zdravie aj pre stavebnú konštrukciu. Zvýšená vlhkosť spôsobuje problémy a tvorbu plesní.
• Filtrácia vzduchu: Rekuperácia odstraňuje prach, peľ a iné nečistoty z privádzaného vzduchu, čo je obzvlášť výhodné pre alergikov.
• Chladenie v lete: Rekuperačná jednotka ponúka možnosť inštalácie prepínateľného bypassu, ktorý umožní zdravé ochladzovanie domu počas leta. Cez deň privádzaný vzduch ochladzuje tým odvádzaným a v noci privádza chladný vzduch priamo z vonku.

Typy rekuperačných systémov

Existujú dva hlavné typy rekuperačných systémov, ktoré sa líšia rozsahom pokrytia a spôsobom distribúcie vzduchu:

1. Lokálna rekuperačná jednotka (decentrálna rekuperácia): Ide o samostatnú vetraciu jednotku určenú pre jednu konkrétnu miestnosť, napríklad spálňu, detskú izbu alebo pracovňu. Pracuje na princípe priamej výmeny vzduchu cez stenu, bez použitia potrubnej siete. Príkladom je taliansky lokálny rekuperátor MAICO pod značkou ELICENT a DYNAIR s priemerom 100mm, určený pre miestnosť do 30m² s účinnosťou rekuperácie až 90%. Podobne aj Blauberg Vento Expert A50-1 W V.3 s výkonom 50m³/h. Tieto jednotky majú zvyčajne 60-sekundový cyklus výtlaku a nasávania.

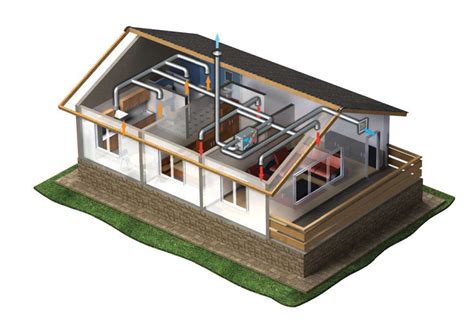

2. Centrálna rekuperačná jednotka: Tento typ je určený pre celý dom alebo viacero miestností súčasne. Vzduch sa distribuuje pomocou rozsiahleho potrubného systému, ktorý prepája jednotlivé miestnosti s centrálnou jednotkou. Rekuperačné jednotky Comair majú na najčastejšie využívanom výkonovom stupni spotrebu len 13W.

Oba typy rekuperácie výrazne prispievajú k zdravému vnútornému prostrediu, nižšej spotrebe energie a vyššiemu komfortu bývania.

Kľúčové komponenty systémov rekuperácie

Rekuperačné jednotky

Výrobcovia ponúkajú rôzne modely rekuperačných jednotiek, ktoré sa líšia výkonom, rozmermi a spôsobom inštalácie. Kvalitné jednotky sa vyznačujú vysokou účinnosťou, nízkou spotrebou elektrickej energie a tichou prevádzkou.

Podstropná rekuperácia VENUS

Dizajn a zástavbová výška predurčujú rekuperačnú jednotku VENUS pre podstropnú inštaláciu. Je vhodná hlavne pre vetranie bytov, apartmánov, bytových, rodinných a nízkoenergetických domov. Video predstavenie jednotky VENUS je k dispozícii.

• Prietok vzduchu: 140, 150, 320, 520, 770 m³/h (pri 100 Pa)
• Nízka zástavbová výška (od 270 mm)
• Energetická trieda A+/A
• Vysoká účinnosť rekuperácie až 93 %
• Tichá prevádzka
• Inteligentná regulácia AirGENIO s dotykovým ovládačom a mobilnou aplikáciou

Nástenná rekuperácia DAPHNE

DAPHNE je nástenný typ rekuperácie s možnosťou inštalácie na ľavú či pravú stranu. Spoľahlivo sa postará o vetranie bytov, apartmánov, bytových, rodinných, nízkoenergetických a pasívnych domov. Obsahuje diagonálny hliníkový rekuperátor, vďaka čomu dosahuje vysokú účinnosť.

• Prietok vzduchu: 200, 300, 500 m³/h (pri 100 Pa)
• Energeticky účinné EC motory
• Energetická trieda A+/A
• Vysoká účinnosť rekuperácie až 93 %
• Úsporná a tichá prevádzka
• Inteligentná regulácia AirGENIO s dotykovým ovládačom a mobilnou aplikáciou
• Plynulý BY-pass umožňuje chladenie v letnom období

Podstropná a nástenná rekuperácia DAPHNE FLAT

DAPHNE FLAT je konštrukčne riešená pre priestorovo limitované inštalácie. Je určená pre podstropnú inštaláciu, no je možné ju inštalovať aj na stenu (platí pre jednotky HRDF1-030). Jednotka sa postará o vetranie bytov, apartmánov, bytových, rodinných, nízkoenergetických a pasívnych domov.

• Prietok vzduchu: 350, 520, 770 m³/h (pri 100 Pa)
• Nízka zástavbová výška (od 281 mm)
• Energetická trieda A+/A
• Vysoká účinnosť rekuperácie až 96 %
• Úsporná a tichá prevádzka
• Inteligentná regulácia AirGENIO s dotykovým ovládačom a mobilnou aplikáciou
• Plynulý by-pass umožňuje chladenie počas nočného vetrania.

Rekuperačné jednotky Zehnder

Rekuperačné jednotky Zehnder sa vyznačujú vysokou účinnosťou rekuperácie, sú energeticky úsporné a s tichou prevádzkou. V ponuke sú rôzne výkony a tvary. Každá rekuperačná jednotka Zehnder môže byť vybavená entalpickým výmenníkom, ktorý rekuperuje aj vzdušnú vlhkosť a pomáha udržovať priaznivé podmienky v domácnosti. Prevádzka rekuperačných jednotiek Zehnder je takmer bezúdržbová. Príkladom je Zehnder ComfoAir 180, ktorá je vhodná pre obytné plochy do 120 m² a ušetrí 30 až 50 % nákladov na vykurovanie. Má rozmery 680 × 560 × 280 mm, čo umožňuje vstavanie do kuchynských liniek alebo iných malých priestorov.

Potrubné systémy a rozvody vzduchu

Kvalitné potrubné systémy sú kľúčové pre efektívnu a tichú prevádzku rekuperácie. Koncept vzduchových rozvodov Uniflexplus bol vyvinutý špeciálne pre obytné priestory, s dôrazom na tichosť, elimináciu presluchov a pazvukov. Je certifikovaný na zdravotnú nezávadnosť materiálov a má vnútornú vrstvu s antibakteriálnymi a antistatickými vlastnosťami. Všetky prvky sú aerodynamicky tvarované.

Isocomplus+

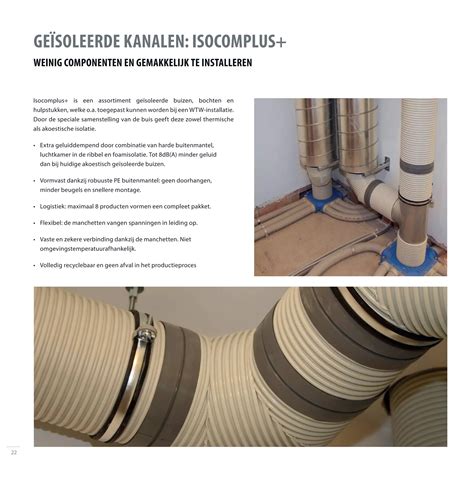

Systém Isocomplus+ je určený na pripojenie vonkajších prívodov vzduchu a odvodu odpadového vzduchu z rekuperačnej centrály. Potrubie je vyhotovené s ohľadom na dlhú životnosť a zachovanie kvalitatívnych vlastností. Aby sa minimalizoval vznik kondenzátu spôsobený teplotnými rozdielmi, vnútorná a vonkajšia časť tohto potrubia je zhotovená z dvoch odlišných materiálov - potrubie je tak vhodne ošetrené zvnútra a zároveň izolované zvonku, čo eliminuje potrebu ďalšieho dodatočného izolácie. Systém disponuje viacerými tvarmi komponentov (kolená, spojky, úchytky), čo umožňuje bezproblémovú montáž a finančnú úsporu.

Dostupné sú dve rozmerové možnosti:

• ISOCOMPLUS 200: Fabricky izolovaný potrubný systém vonkajšieho priemeru 200 mm, vnútorný priemer potrubia 174 mm.
• ISOCOMPLUS 160: Fabricky izolovaný potrubný systém vonkajšieho priemeru 160 mm.

Vďaka systému Isocomplus+ sa už môžete vyhnúť použitiu rizikových hliníkových potrubí izolovaných sklenou alebo kamennou vlnou, ktoré sú vo svojej podstate nečistiteľné. Systém funguje na báze zdravotne nezávadnej izolácie z peny s uzatvorenou štruktúrou, ktorá je nanesená z vnútornej strany potrubia. Vonkajšia strana potrubí má pohľadovú vrstvu s rebrovaním na elimináciu tepelných mostov. Spojky sú riešené ako vzduchotesné pružné manžety, takže systém neprenáša žiadne vibrácie a ani prúdiaci vzduch v ňom nevytvára hluk. Vďaka systému pružných spojov nie je potrebné používať žiadne hliníkové lepiace pásky, čím je spoj tesný počas celej životnosti systému.

Vetracia rúrka ComfoTube 90

Vetracia rúrka ComfoTube 90 (k dispozícii aj s priemerom 75 mm) je vyrobená zo zdravotne neškodného plastu (antibakteriálny, antistatický). Jej patentovaný hladký vnútorný povrch s označením Clinside výrazne obmedzuje usadzovanie prachu a umožňuje jednoduché čistenie. Vďaka tomu, že rúrky ComfoTube majú 3- až 4-krát väčšiu ohybnosť než bežné rúrky, znižuje sa čas i cena inštalácie. Jedná sa o flexibilnú, zvonku vlnitú, zvnútra hladkú vetraciu rúrku s výškou potrubia len 51 mm, čo umožňuje umiestnenie rozvodov vzduchu nad skrinky a do podhľadu (postačuje výška 10 cm).

Filtrácia vzduchu v rekuperácii

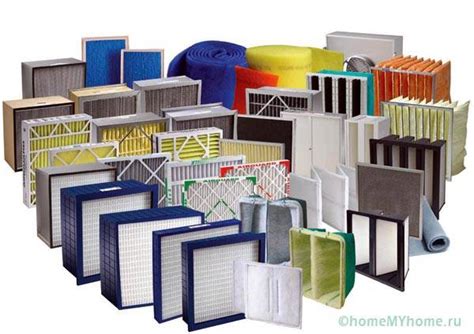

Filtrácia vzduchu je dôležitou funkciou rekuperácie, zabezpečujúcou čistotu privádzaného vzduchu. Odsávaný aj nasávaný vzduch sa filtrujú pomocou špeciálnych vzduchových filtrov. Filtre do rekuperácie sa rozdeľujú podľa filtračnej schopnosti do filtračných tried, ktoré definujú veľkosť častíc, ktoré filter dokáže zachytiť.

• G1 filtre: Určené pre základné čistenie vzduchu.
• F7 a F8 filtre: Používajú sa pre výstupnú filtráciu v obytných priestoroch. Táto filtračná trieda je vhodná pre alergikov, astmatikov a náročných užívateľov, pretože filtruje drobné prachové častice, spóry, spaliny, popolček a nečistoty s veľkosťou >2 mikróny.
• F8 a F9 filtre: Využívajú sa v klimatizačných zariadeniach s vyššími nárokmi na čistotu privádzaného vzduchu.

Nová klasifikácia vychádza z rozdelenia prachových častíc podľa skratky PM (Particulate Matter - odlučované častice). Skupiny ISO ePM sú rozdelené podľa percentuálnej účinnosti separácie do 49 tried. Sady filtrov sa vždy skladajú z dvoch filtrov: jeden filter pre privádzaný vzduch z exteriéru (odstránenie drobných častíc, ochrana výmenníka tepla) a druhý filtruje vzduchu, ktorý je odvádzaný z interiéru (ochrana výmenníka tepla).

Systémy pre chladenie a zvlhčovanie vzduchu

Pre dosiahnutie maximálneho pohodlia v interiéri je možné vetrací systém doplniť o chladenie a zvlhčovanie vzduchu.

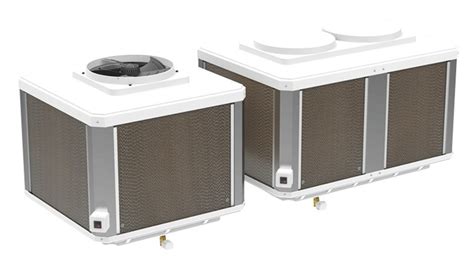

HOMevap ALL Season

HOMevap ALL Season je novinka, ktorá efektívne spája automatizované jednotky zvlhčovača a energeticky účinného chladiča. Jednotky majú spoločný regulátor, čím je ich prevádzka synchronizovaná, a kúpa je cenovo výhodnejšia ako pri kúpe oboch zariadení jednotlivo. Účelom zariadenia je energeticky účinným, tichým a bezpečným spôsobom zvlhčovať vzduch alebo znížiť jeho teplotu.

V jednotke zvlhčovača a chladiča prebieha adiabatický proces, ktorý zabezpečuje zvýšenie vlhkosti v prívode vzduchu do interiéru a účinné zníženie teploty privádzaného vzduchu. Chladenie prostredníctvom HOMevap je najlacnejším spôsobom chladenia vzduchu v systémoch centrálneho riadeného vetrania s rekuperáciou, nevyžaduje žiadne vonkajšie jednotky a prebieha na spoľahlivom a jednoduchom fyzikálnom princípe odparovania vody. Inštalácia je jednoduchá a efektívna: nainštalujte chladič a zvlhčovač do príslušných potrubí vetracieho systému, pripojte vodu a odtok a zapojte do elektrickej siete.

Princíp fungovania zvlhčovača

Zvlhčovač je umiestnený v prívodnom potrubí za centrálnou rekuperačnou jednotkou (HRV). Ak senzor vlhkosti zachytí nízku mieru vlhkosti vonkajšieho vzduchu, spustí sa automatický proces zvlhčovania. Rekuperačná jednotka ohrieva privádzaný vzduch pomocou tepelného výmenníka, v dôsledku čoho klesá úroveň relatívnej vlhkosti. Tento už teplý a suchý vzduch prechádza z rekuperačnej jednotky cez zvlhčovač, ktorý zvyšuje vlhkosť na nastavenú hodnotu pomocou princípu odparovania vody. Proces je bezpečný a bez kvapôčok alebo orosenia.

Princíp fungovania chladiča

Chladič je umiestnený v potrubí odvádzajúcom vzduch z interiéru, pred centrálnou rekuperačnou jednotkou (HRV). Teplý vzduch z interiéru následne prechádza zvlhčenou absorbčnou kazetou. Výsledkom je, že sa vzduch ochladí na nízku teplotu blízku rosnému bodu, napríklad 29 °C/30 % rH sa schladí na 20 °C/75 % rH. Adiabatický chladič má efektivitu 80 %. Ochladený vzduch prechádza vetracou jednotkou, čo znižuje teplotu výmenníka tepla a robí z neho chladič. Teplý vzduch privádzaný z exteriéru následne preteká tepelným výmenníkom vetracej jednotky a chladí sa pred prívodom do domácnosti.

Nepriame chladenie

Schladený vzduch sa po prechode jednotkou chladiča zhromažďuje vo vetracej jednotke a efektívne znižuje teplotu tepelného výmenníka, ktorý znižuje teplotu privádzaného vzduchu z exteriéru. Táto funkcia sa aktivuje, keď je vonkajšia teplota vyššia než 18 °C, čím efektívne predchádza prehrievaniu miestností. Pre najlepšie výsledky sa odporúča nenechávať miestnosti prehrievať a zvýšiť prietok vzduchu v rekuperačnej jednotke.

Priame chladenie

Zvlhčovač je umiestnený na prívode vzduchu za vzduchotechnickú jednotku a jeho prevádzka sa spúšťa len v prípade, že je vonkajšia teplota príliš vysoká a žiadaná (nastavená) hodnota je nižšia ako teplota nameraná v interiéri. Nadmernému zvlhčovaniu je zabránené kombinovaným senzorom vlhkosti a teploty v potrubí do interiéru. Táto funkcia sa aktivuje, keď vonkajšia teplota stúpne nad požadovanú teplotu 22 °C. Je však dôležité poznamenať, že vplyv na izbovú teplotu je obmedzený množstvom vzduchu.

Bezpečnosť procesu zvlhčovania

Bezpečnosť privádzanej vody je garantovaná zabudovaným vodným filtrom LegioSAFE®. Privádzaná voda prechádza patentovaným filtrom LegioSAFE® ešte predtým, než navlhčí absorbčnú kazetu. Na zvlhčovanie sa používa len sladká, pitná voda zo schváleného vodovodu, ktorá nie je recyklovaná. V čase, keď nie je potrebné zvlhčovanie, je absorbčná kazeta zvlhčovača úplne suchá.

Prevádzka, údržba a inštalácia

Inštalácia riadeného vetrania sa pohybuje v rozmedzí od 2500 až 5000 eur. Naši odborníci pripravujú riešenia vetrania s rekuperáciou tak, aby boli dlhodobo úsporné, tiché a komfortné. Spoločnosť COMAIR, popredný holandský producent ventilačných zariadení s 40-ročnými skúsenosťami, priniesla na trh nadčasové riešenia ventilácie a inovatívne ventilačné rozvody, ktoré sa vyznačujú elimináciou rizík montážneho pochybenia a úplnou absenciou rizík spojených s používaním hliníkových potrubí.

Prevádzkové náklady

Centrály Comair majú na najčastejšie využívanom výkonovom stupni spotrebu 13W. To pri celoročnej nepretržitej prevádzke zodpovedá nákladom na elektrickú energiu vo výške približne 30€/rok. Tieto hodnoty sa dosahujú využitím špičkových jednosmerných motorov a premyslenému riadeniu výkonu. Odhadované prevádzkové náklady riadeného vetrania - REKUPERÁCIE sú cca 100 €/rok (33 € elektrická energia + sada filtrov). Druhotným benefitom je výrazná úspora energií, ktoré sa inak strácajú klasickým vetraním, a tým aj lepší výsledok na energetickom certifikáte budovy.

Údržba systému

Prevádzka rekuperačných jednotiek je takmer bezúdržbová. Pre správne fungovanie a ochranu systému riadeného vetrania je dôležité pravidelne kontrolovať a v prípade potreby vymieňať filtre proti prachu a peľu. Rekuperačné filtre sa odporúča vymeniť každých šesť mesiacov, a v nových domoch každé štyri mesiace. Pravidelne kontrolujte filtre, v prípade potreby ich môžete očistiť pomocou vysávača tak, aby ste sa nedotkli filtra.

Čoho sa vyvarovať

Nevhodná rekuperácia (lacná náhrada), zle navrhnutý alebo veľmi zle namontovaný systém môžu znižovať kvalitu vzduchu v domácnosti. Kondenzácia musí prebiehať v priestoroch rekuperačného systému, ktoré sú na to určené. Jednou z najzávažnejších chýb je zastavenie systému riadeného vetrania. Systém je nastavený na určitý kolobeh, naprogramovaný tak, aby vzduch a vodná para prúdili z jednej časti do druhej a možná kondenzácia vodnej pary prebehla v mieste na to určenom. Ak by ste systém zastavili, vzduch môže prúdiť opačným smerom, filtre nebudú fungovať správne a vodná para môže kondenzovať na nevhodnom mieste, čo môže viesť k nahromadeniu vody a vzniku plesní v systéme.

Kvalitný krbový majster Vám doporučí prívod vzduchu na spaľovanie z exteriéru, pretože prívod vzduchu z interiéru nie je bezpečný. Neodporúča sa napojiť odsávanie kuchynského digestora do rekuperácie.

Ďalšie dôležité aspekty

• Kompatibilita: Systém riadeného vetrania je kompatibilný so všetkými spôsobmi vykurovania nehnuteľností a stavebnými materiálmi.
• Zemný výmenník tepla: Hoci rekuperačná jednotka nepotrebujú zemný výmenník tepla alebo ohrevnú špirálu pre komfortné fungovanie v chladnom období, jeho inštalácia sa odporúča. Zemný výmenník výrazne zlepšuje efektivitu systému v zime a prináša "najzdravšiu" možnú formu klimatizácie v letnom období.
• Prievan: Prevádzkou rekuperácie prievan nevzniká, pretože zohriaty vzduch je privádzaný stabilne v malom množstve a dlhodobo. Na určitý čas je možné prísun vzduchu zvýšiť, napríklad pri varení alebo sprchovaní.
