Výmenníky Tepla a Dôležitosť Skúšobného Tlaku

Úvod do Výmenníkov Tepla a Význam Skúšobného Tlaku

Výmenník tepla je vysoko efektívne a energeticky úsporné zariadenie, v ktorom priebežne dochádza k prenosu tepla z jedného média na druhé. Tieto zariadenia slúžia na efektívny prenos tepla medzi teplým a studeným médiom, čím umožňujú udržiavanie optimálnej teploty v mnohých systémoch a procesoch. Sú neoddeliteľnou súčasťou rôznych priemyselných procesov, vykurovacích a chladiacich systémov.

Výmenníky tepla sa podľa spôsobu prenosu tepla delia na kontaktné a bezkontaktné. V priemysle sa oveľa častejšie používajú bezkontaktné výmenníky tepla, v ktorých tekutiny nemajú priamy kontakt, ale teplo sa prenáša cez teplovýmennú plochu. Tento prístup je kľúčový, keďže tekutiny zapojené do mnohých procesov majú často rôzne fyzikálno-chemické vlastnosti a nemali by sa navzájom miešať, ako napríklad voda a amoniak. Naopak, kontaktné výmenníky tepla umožňujú priamy kontakt tekutín, čo vedie k vysokým koeficientom prestupu tepla a jednoduchšej výmene medzi viacerými prúdmi.

Pretože výmenníky tepla často pracujú s vysokými tlakmi a teplotami, je pre ich bezpečnú a spoľahlivú prevádzku kľúčová skúška tlaku. Skúšobný tlak zabezpečuje, že zariadenie je schopné odolať prevádzkovým podmienkam bez rizika netesností alebo porúch, chrániac zdravie a bezpečnosť osôb, zvierat a majetku.

Princípy Prenosu Tepla vo Výmenníkoch

Výmenník tepla funguje na princípe vyrovnávania teplôt, pričom energia vždy prúdi z teplejšieho telesa alebo média do chladnejšieho, kým nie je dosiahnutý rovnovážny stav. Teplo sa odovzdáva cez tenkú stenu, ktorá oddeľuje teplé médium od chladného. Prenos tepla môže prebiehať sálaním (prostredníctvom elektromagnetických vĺn) alebo núteným prúdením, kde pohyb média závisí úplne alebo čiastočne od pôsobenia vonkajších vplyvov.

Pri prúdení kvapalín v uzavretých kanáloch rozlišujeme dva hlavné typy:

• Laminárne prúdenie: Častice kvapaliny prechádzajú rúrkou v rôznych rovnobežných vrstevniciach. Vyznačuje sa parabolickým rýchlostným profilom s maximálnou rýchlosťou v strede a takmer nulovou rýchlosťou na okraji.
• Turbulentné prúdenie: Prietok kvapaliny je neusporiadaný, náhodný a vírivý, čo spôsobuje intenzívne miešanie. Rýchlostný profil v rúrke nie je parabolický, ale takmer konštantný. Turbulentné prúdenie vzniká pri Reynoldsovom čísle R > 150 a výrazne zvyšuje účinnosť prenosu tepla. Odporúčané šmykové napätie je 35-50 Pa, čo zaisťuje spätné strhávanie nečistôt.

Pre optimálny prenos tepla je dôležité aj usporiadanie prietoku médií vo výmenníku:

• Protiprúdové zapojenie: Teplá a studená kvapalina prúdia proti sebe. Toto usporiadanie je u doskových výmenníkoch tepla najpoužívanejšie a je oveľa účinnejšie ako súprúdové. Umožňuje kríženie teplôt na vstupe a výstupe a dosiahnutie väčšieho priblíženia teplôt, čím sa dosahuje vysoká účinnosť, často viac ako 90 %.
• Súprúdové zapojenie: Obe médiá prúdia rovnakým smerom. Používa sa napr. pri kondenzácii pary s malým množstvom nekondenzovateľných plynov.
• Krížové zapojenie: Jeden prúd tečie voči druhému pod pravým uhlom.

Pre kvantifikáciu prenosu tepla sú dôležité pojmy ako Stredný logaritmický rozdiel teplôt (LMTD), ktorý je hybnou silou prenosu tepla, a hodnota NTU (množstvo prenosových jednotiek), známa aj ako hodnota theta (θ), vyjadrujúca termickú náročnosť prenosu tepla. Čím menšia je hodnota LMTD a čím väčší je teplotný rozdiel medzi vstupom a výstupom na jednej strane, tým väčšia je hodnota NTU, čo naznačuje náročnejšiu prevádzku z hľadiska teploty.

Konštrukčné Typy Výmenníkov Tepla

Druhy výmenníkov tepla z hľadiska konštrukcie môžeme rozdeliť predovšetkým na doskové a rúrkové, ktoré sa líšia nielen konštrukciou, ale aj využitím.

Doskové Výmenníky Tepla

Doskový výmenník tepla je typ výmenníka zložený z určitého počtu zvlnených kovových dosiek, tesnení a rámových dosiek. Má výhody vysokého koeficientu prenosu tepla, kompaktnej štruktúry, menšieho množstva spotrebného materiálu, rôznych foriem a ľahkej údržby. Vďaka malému priechodu je v okolí dostatok miesta na pravidelnú údržbu a čistenie.

Dosky sú umiestnené vo vnútri výmenníka tak, aby vytvárali kanáliky, cez ktoré prúdia kvapaliny, čím sa zabezpečuje veľká kontaktná plocha a efektívny prenos tepelnej energie. Tesnenie medzi doskami pritom médiá usmerňujú. Kvapaliny prúdia výmenníkom v kanáloch, ktoré sú u rozoberateľných doskových výmenníkov tepla tvorené kombináciou dosiek a gumených tesnení. Zvýšením počtu dosiek možno jednoznačne navýšiť výkon výmenníka. Zároveň však platí, že účinnejšie výmenníky majú vyššie tlakové straty.

Pre návrh veľkosti doskového výmenníka tepla je nevyhnutné poznať niekoľko parametrov, ako je typ média, tlaky a teploty. Väčšina výrobcov ponúka výmenníky s kanálikmi typu L, M alebo H, prípadne ich kombinácie. Tlaková strata (Δp) priamo závisí od veľkosti výmenníka tepla a obrátene; s rastúcim prietokom tlakové straty výrazne rastú. Pri riziku zanášania sa odporúča výmenník nepredimenzovávať.

Pre doskové výmenníky tepla sa pred inštaláciou vykonáva skúška tlaku vody pri 1,3-násobku maximálneho pracovného tlaku. Parná časť by nemala byť vystavená tlaku nižšiemu ako je tlak privádzaného pary plus 0,3 MPa, a časť horúcej vody by nemala byť vystavená tlaku nižšiemu ako 0,4 MPa.

Rúrkové (Plášťovo-Rúrkové) Výmenníky Tepla

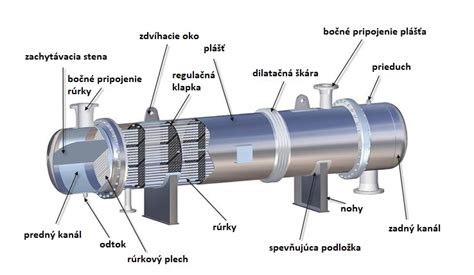

Rúrkový výmenník tepla, známy aj ako plášťovo-rúrkový výmenník, pozostáva hlavne z plášťa, zväzku rúrok, rúrkovej fólie a hlavy. Škrupina je väčšinou guľatá a vo vnútri je zväzok paralelných rúrok alebo špirálová rúrka, ktorej konce sú pripevnené k rúrkovej doske. Dva druhy tekutín, ktoré si vymieňajú teplo, prúdia jeden v rúrke (dráha rúrky) a druhý mimo rúrky (škrupinová strana). Povrch steny rúrkového zväzku je povrch prenášajúci teplo.

Sortiment rúrkových výmenníkov tepla je veľmi široký, od malých nerezových výmenníkov pre potravinársky priemysel až po veľké parogenerátory v jadrovom priemysle. Typické priemery rúrok sú 16 mm, 20 mm alebo 25 mm s hrúbkami stien 1 mm, 1,5 mm, 2 mm a 2,5 mm. Novšie modely, často dovážané, môžu mať priemer 8 mm a hrúbku steny iba 0,6 mm, čo výrazne zlepšuje účinnosť výmeny tepla.

Na trhu sú rôzne kategórie plášťových a rúrkových výmenníkov tepla navrhnutých pre špecifické aplikácie:

• Kondenzátor: Umožňuje premenu plynu na kvapalinu, kondenzuje paru na studenom povrchu.
• Chladič: Úlohou je chladiť kvapalinu.
• Kotol: Hlavným účelom je čiastočné odparenie kvapalných zmesí alebo zmesí kvapalín a pevných látok, používa sa aj na vykurovanie.
• Ohrievač: Určený na ohrievanie objemu kvapaliny alebo plynov, schopný pracovať v extrémnych podmienkach.
• Výparník: Koncentruje roztok vďaka energii na uskutočnenie zmeny skupenstva z kvapalnej fázy do plynnej fázy.
• Kryštalizátor: Umožňuje izolovať produkt a získať ho z roztoku v tuhej forme.

Rúrkové výmenníky sú mimoriadne robustné a spoľahlivé zariadenia, často vyrobené z nehrdzavejúcej ocele, titánu alebo zliatin niklu, vďaka čomu odolávajú vysokým tlakom a extrémnym teplotám. Ich nevýhodou je, že ide o rozmerné zariadenia, ktoré môžu dosahovať aj niekoľko desiatok metrov, čo si vyžaduje dostatočný priestor. Kontrola a čistenie môžu byť komplikované kvôli riziku usadenín a nutnosti demontáže veľkých rúrok.

Pri plášťovo-rúrkových výmenníkoch tepla sa vyžaduje hydraulická skúška pri 1,5-násobku pracovného tlaku. Podobne ako pri doskových, parná časť nesmie byť vystavená tlaku nižšiemu ako prívod pary plus 0,3 MPa, a časť horúcej vody nie nižšiemu ako 0,4 MPa. Pod skúšobným tlakom sa tlak nesmie znížiť počas 10 minút.

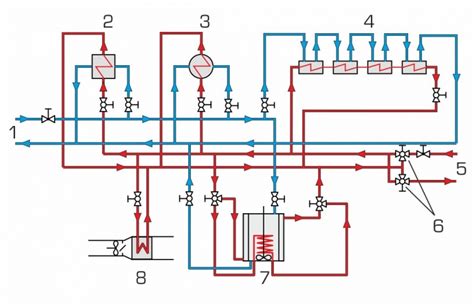

Klasifikácia Výmenníkov Tepla Podľa Médii a Prietoku

Výmenníky tepla sa líšia podľa typu médii, ktoré si vymieňajú teplo, a podľa smeru ich prietoku.

Podľa Typu Médii

• Kvapalina-kvapalina: Najčastejšie spájané s výmenníkmi, kde sú obidve médiá kvapaliny (napr. voda alebo glykol). Príkladmi sú systémy voda-voda, voda-olej a voda-glykol, ktoré nachádzajú uplatnenie v chemickom priemysle alebo energetike.
• Plyn-plyn: Využívajú sa na prenos tepla medzi dvoma prúdmi plynov. Príkladom je systém vzduch-vzduch alebo výmenník spaliny-vzduch, kde sa teplo zo spalín rekuperuje na ohrev vzduchu.
• Kvapalina-plyn: Umožňujú efektívnu výmenu tepla medzi kvapalinou a plynom, napríklad voda-vzduch alebo glykol-vzduch. Používajú sa v inštaláciách vykurovania, klimatizácie alebo priemysle.

Podľa Smeru Prietoku

• Sústokové: Výmena tepla prebieha medzi dvoma prúdmi kvapaliny tečúcimi rovnakým smerom.
• Protiprúdové: Výmenníky tepla s oveľa vyššou účinnosťou v porovnaní so sústokovým systémom, kde médiá prúdia proti sebe.
• Krížové: Výmenníky, v ktorých jeden prúd tečie voči druhému pod pravým uhlom.

Bezpečnostné Požiadavky a Legislatíva (Skúšobný Tlak)

Uvedenie tlakového zariadenia (kam patria aj výmenníky tepla) na trh a do prevádzky je na Slovensku prísne regulované s cieľom zaistiť bezpečnosť a zdravie osôb, zvierat a majetku. Takéto zariadenia musia byť správne inštalované, udržiavané a používané na účely, na ktoré sú určené.

Kľúčovým legislatívnym rámcom je Nariadenie vlády SR č. 576/2002 Z. z., ktorým sa ustanovujú podrobnosti o technických požiadavkách a postupoch posudzovania zhody na tlakové zariadenia. Toto nariadenie transponuje príslušné smernice Európskych spoločenstiev do slovenského právneho poriadku. Tlakové zariadenia a zostavy, ktorých parametre sú nižšie alebo rovné špecifikovaným hodnotám, musia byť navrhnuté a vyrobené v súlade so správnou inžinierskou praxou, aby sa zaistilo ich bezpečné používanie. Musia mať návody na používanie a byť vybavené označením umožňujúcim identifikáciu výrobcu.

Pre uvedenie na trh a do prevádzky musia tlakové zariadenia a zostavy, ktoré spĺňajú požiadavky nariadenia, byť označené označením CE a k nim musí byť vydané vyhlásenie o zhode. Zariadenia vyrobené v súlade s harmonizovanými slovenskými technickými normami spĺňajú tieto požiadavky.

Skúška tlaku je neoddeliteľnou súčasťou procesu posudzovania zhody a bezpečnosti:

• Pre doskové výmenníky tepla (pri výmene platne) sa vykonáva skúška tlaku vody pri 1,3-násobku maximálneho pracovného tlaku.
• Pre plášťovo-rúrkové výmenníky tepla sa vyžaduje hydraulická skúška pri 1,5-násobku pracovného tlaku.
• V oboch prípadoch platí, že parná časť by nemala byť vystavená tlaku nižšiemu ako je tlak privádzaného pary plus 0,3 MPa, a časť horúcej vody nie nižšiemu ako 0,4 MPa.
• Pod skúšobným tlakom sa tlak nesmie znížiť počas 10 minút.
• Ak sa potrubie a kontajner testujú ako systémová jednotka, skúšobný tlak sa riadi nižšou z hodnôt, ak je skúšobný tlak potrubia menší alebo rovný skúšobnému tlaku kontajnera. V špecifických prípadoch sa aplikujú detailnejšie pravidlá pre zosúladenie tlakov.
• Po úspešnej tlakovej skúške sa ako skúšobné médium na skúšku tesnosti môže použiť vzduch, prípadne halogén, čpavok alebo iné citlivé plyny, ak to stanovuje projektová dokumentácia alebo normy.

Tlakové zariadenia sa podľa veľkosti rizika zaraďujú do rôznych kategórií, čo ovplyvňuje potrebné postupy posudzovania zhody (napr. modul B1, modul B, modul H atď.). Výrobca si vyberá vhodný postup, pričom záznamy o posudzovaní zhody sa vyhotovujú v štátnom jazyku alebo v jazyku dohodnutom s autorizovanou osobou.

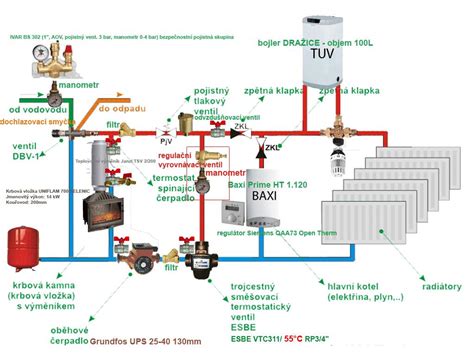

Inštalácia a Údržba Výmenníkov Tepla

Správna inštalácia je kľúčová pre bezpečné a efektívne používanie výmenníkov tepla. Je dôležité dodržiavať nasledujúce zásady:

• Prístupnosť ventilov a nástrojov: Inštalačná výška všetkých ventilov a prístrojov by mala umožňovať ľahkú obsluhu a monitorovanie.
• Priestor pre údržbu: Pred predným koncom plášťovo-rúrkového výmenníka tepla by mal byť dostatočný priestor na prečerpávanie a vyloženie zväzku rúr. Vzdialenosť medzi hlavou plášťa a strechou by nemala byť menšia ako dĺžka výmenníka tepla a čistá šírka prevádzkového kanála zariadenia by nemala byť menšia ako 0,8 m.
• Vertikálna vzdialenosť: Vertikálna vzdialenosť hornej časti plášťového výmenníka tepla (najmä bezpečnostného ventilu) k dolnému bodu stavebnej konštrukcie musí spĺňať požiadavky na inštaláciu a kontrolu a nesmie byť menšia ako 0,2 m.
• Potrubie a armatúry: Nesprávne navrhnuté potrubie môže spôsobiť výrazne vyššie tlakové straty než samotný výmenník. Tlakové straty rastú aj v dôsledku armatúr vložených do potrubia.
• Odvzdušňovacie a vypúšťacie ventily: Na spodnú časť spodného pripojenia namontujte vypúšťací ventil a odvzdušňovací ventil na hornú časť (najvyšší bod).
• Možnosť čistenia: Aby nebolo nutné výmenník pri čistení odpájať, je vhodné už pri inštalácii zabezpečiť možnosť pripojenia na čistiaci okruh.
• Izolácia: Pre zníženie teplotných strát do okolia je vhodné použiť izoláciu.

Výkon výmenníka možno regulovať zmenou prietoku. Ak sa prietok zdvojnásobí v oboch okruhoch, výkon sa môže takmer zdvojnásobiť, ale zároveň tlakové straty výrazne rastú, čo zvyšuje nároky na čerpadlo.

Materiály Výmenníkov Tepla

Výmenníky tepla sa vyrábajú z rôznych materiálov v závislosti od kvapalín, ktoré sa majú ohriať alebo ochladiť, a od ich prevádzkových podmienok. Kľúčovými vlastnosťami sú odolnosť proti korózii, tepelné vlastnosti a mechanická pevnosť.

• Kyselinovzdorná nehrdzavejúca oceľ (316L): Je to populárny materiál s vysokou odolnosťou a vynikajúcimi tepelnými vlastnosťami. Vďaka zavedeniu nových predpisov v Číne sa nehrdzavejúca oceľ 316L stáva hlavným materiálom pre výmenníky tepla v potravinárskom, nápojovom a farmaceutickom priemysle.
• Titán: Vyznačuje sa vysokou odolnosťou proti korózii aj v slanom prostredí (napr. morská voda), pričom je ľahký a pevný.
• Iné zliatiny: Na výrobu rúrkových výmenníkov sa používajú aj iné zliatiny niklu, najmä v prípadoch, keď štandardná nehrdzavejúca oceľ nepostačuje.

Spojenie medzi zväzkom rúrok a rúrovnicou môže byť valcované (kde sa rúrka navíja do otvoru) alebo privarené na tupo a následne valcované, čo zabezpečuje vysokú odolnosť proti zaťaženiu.
