Oceľové rúry a radiátory vo vykurovacích systémoch

Rozvodnú sieť ústredného kúrenia tvorí potrubie, ktoré spája celý systém. Voda potrubím prúdi rýchlosťou 0,3 až 1,0 m/s. Systémy môžu byť navrhnuté ako jednorúrkové alebo dvojrúrkové. Jednorúrkový systém sa používa najmä pri podlahovom vykurovaní, pretože umožňuje meranie spotreby tepla. Dvojrúrkový systém je o niečo náročnejší na inštaláciu a vyžaduje väčší počet rúr. Rozdiel medzi týmito dvoma systémami je aj v rozdielnej teplote vody, ktorá sa dostáva do vykurovacieho systému. Rúry na ústredné kúrenie sú spravidla zabudované do stien samotnej budovy, zriedka sú viditeľné v miestnosti. Môžu byť kovové, najčastejšie oceľové alebo medené, prípadne zo syntetických materiálov.

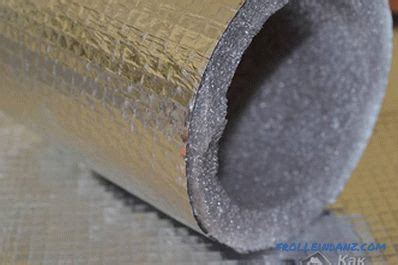

Bez ohľadu na to, aký materiál je použitý na vyhotovenie vykurovacieho potrubia, dôležitá je dobrá izolácia. Tá prispieva k šetreniu množstva energie predovšetkým vtedy, keď potrubie vedie napríklad chladnými pivničnými priestormi. Zvyčajne sú rúry obložené izoláciou s hrúbkou 6 mm až 10 mm. Výber komponentov pre systém zásobovania teplom ovplyvní efektívnosť jeho práce, preto by sa mala venovať osobitná pozornosť ich prevádzkovým vlastnostiam, ktoré priamo závisia od materiálu výroby.

Vlastnosti oceľových vykurovacích systémov

Oceľ je ako hlavný materiál na výrobu vykurovacích telies a rúr populárna vďaka prijateľným nákladom, relatívnej ľahkosti spracovania a dobrým technickým vlastnostiam. Napriek tomu sa počas prevádzky objavujú aj negatívne aspekty, ako je znižovanie hrúbky steny a tepelnej vodivosti.

Oceľové rúry a radiátory sa vyznačujú nasledujúcimi vlastnosťami:

• Vzhľad korózie: Oxidačný proces je prirodzený. Na zníženie jeho rýchlosti musí voda obsahovať minimum kyslíka.
• Drsný povrch: Ovplyvňuje indikátor hydraulického odporu.
• Nízka hmotnosť: Inštalácia oceľových vykurovacích radiátorov sa často dá vykonať bez pomoci, čo je spôsobené malou hrúbkou steny (od 0,8 do 1,2 mm).
• Strata vzhľadu v dôsledku zlej kvality farby: Odporúča sa zvoliť model batérií, ktorých povrch je ošetrený práškovou metódou.

Životnosť oceľových vykurovacích rúrok často priamo závisí od kvality zvaru, pre ktorého vznik je potrebné zvoliť správne elektródy a prevádzkový režim zváracieho stroja.

Typy oceľových radiátorov

Na rozdiel od oceľových rúrok, popularita oceľových batérií neklesá vďaka širokému sortimentu modelov a možnosti výberu niekoľkých typov štruktúr. Recenzie však naznačujú závislosť kvality výrobku od parametrov použitých materiálov a súladu s technológiou montáže.

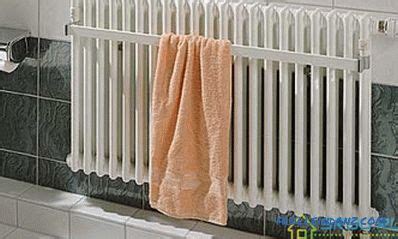

V súčasnosti sú na výber tri typy oceľových batérií:

• Panelové: Považujú sa za rozpočtovú možnosť. Sú zložené z rúrok malého priemeru, spojených doskovými výmenníkmi tepla s vykurovacími panelmi. Výkon je určený ich počtom a celkovými rozmermi.
• Rúrkové: Vyskytujú sa menej často kvôli zložitosti výroby, aj keď recenzie sú takmer vždy pozitívne.
• Sekcionálne: Navonok podobné liatinovým batériám, môžu sa skladať z viacerých sekcií spojených závitovými komponentmi. Oceľ má vyššiu tepelnú vodivosť ako liatina, čo vedie k nižším tepelným stratám.

Pri výbere radiátorov sa zohľadňujú aj rozmery, menovitý a maximálny tlak, ako aj teplotný režim dodávky tepla. Pre centralizované vykurovacie systémy sa použitie plochých oceľových radiátorov neodporúča.

Výpočet a dimenzovanie oceľových radiátorov

Správny výpočet oceľových vykurovacích radiátorov je možné vykonať niekoľkými spôsobmi, pričom sa najprv vypočítajú vlastnosti systému a nominálny výkon dodávky tepla. Maximálna životnosť oceľových rúr a radiátorov priamo závisí od zaťaženia a prevádzkových podmienok.

Najjednoduchší vzorec na výpočet požadovaného menovitého výkonu chladiča zohľadňuje objem miestnosti a tepelné straty:

P = V * 40 * R

• P - požadovaný menovitý výkon chladiča (vo wattoch)
• V - celkový objem miestnosti (v m³)
• 40 wattov - rýchlosť tepelného výkonu na 1 m³
• R - koeficient tepelných strát v budove (určuje sa z vlastností materiálu vonkajších stien, okien a dverí a koeficientu odolnosti proti prestupu tepla z normovaných tabuliek stavebných materiálov)

Metóda dimenzovania oceľových vykurovacích radiátorov je nasledovná:

1. Určí sa menovitý výkon batérie.
2. Optimálny model sa vyberie z údajov v tabuľke (špecifickej pre modelový rad).
3. Prekontroluje sa súlad parametrov radiátora z oceľového plechu s vypočítanými údajmi.

Dôležitú úlohu zohráva aj množstvo chladiacej kvapaliny, ktorá sa zmestí do batérií. Ak chcete vypočítať objem oceľového vykurovacieho radiátora, musíte poznať jeho typ a rozmery, alebo použiť údaje z technického pasu, kde sú tiež uvedené pravidlá pre inštaláciu a hlavné prevádzkové parametre.

Pravidlá inštalácie oceľových radiátorov

Technológia inštalácie závisí od zvoleného modelu. Jednou z výhod oceľových plochých vykurovacích radiátorov je ich nižšia hmotnosť, čo znižuje zaťaženie steny. Je dôležité zvoliť správne miesto inštalácie a riadiť sa určitým postupom.

Pri inštalácii oceľových vykurovacích radiátorov sa odporúča dodržiavať tieto pravidlá:

• Najprv sa určí miesto inštalácie, zvyčajne vonkajšia stena, kde dochádza k najväčším tepelným stratám. Ak sa inštalácia vykonáva pod oknom, batéria by mala prekrývať konštrukciu o 2/3 pre zlepšenie prúdenia vzduchu.
• Priesečník stredovej osi batérie sa musí zhodovať s rovnakým parametrom konštrukcie okna (prípustná odchýlka - 2,3 cm).
• Minimálna vzdialenosť od roviny podlahy k oceľovému vykurovaciemu panelu sa pohybuje od 6 do 10 cm.
• Kontrola umiestnenia pomocou úrovne budovy tak, aby všetky zariadenia v jednej miestnosti boli v rovnakej výške.
• Voľba spôsobu pripojenia - bočné, horné alebo spodné. Recenzie naznačujú, že spodné pripojenie vyzerá dobre, ale závisí od konkrétneho modelu.
• Súlad s poradím inštalácie: najprv sa inštalujú oceľové radiátory a potom sa pripoja k systému.
• Inštalácia ďalších komponentov, ako sú uzatváracie ventily, termostaty a Mayevského kohútiky.

Na konci inštalácie sa vykoná tlaková skúška a kontrola celistvosti spojov. Pri plnení systému chladiacou kvapalinou je potrebné otvoriť Mayevského kohút, aby sa odstránil vzduch. Všetky modely oceľových doskových vykurovacích radiátorov majú neoddeliteľnú konštrukciu, nemožno zmenšiť ani zväčšiť ich vykurovaciu plochu.

Údržba a prevádzka oceľových radiátorov

Počas prevádzky sa charakteristiky vykurovacej zložky môžu meniť v dôsledku vystavenia horúcej vode, koróznych procesov a mechanického poškodenia. Pre zvýšenie životnosti oceľových vykurovacích panelov je dôležité dodržiavať všeobecné pravidlá:

• Kontrola spoľahlivosti pripojenia: V prípade potreby vymeniť tesnenie alebo ventily.
• Preplachovanie: Na odstránenie usadenín vodného kameňa, ktoré sa tvoria na vnútorných stenách potrubí, možno použiť hydraulické alebo chemické preplachovanie podľa vypracovaného harmonogramu.
• Obnova vzhľadu: Pre modely s práškovo lakovaným povrchom možno použiť špeciálne žiaruvzdorné farby, alebo inštalovať dekoratívne panely.
• Pravidelná kontrola upevnenia: Zníženie spoľahlivosti montážnych prvkov je hlavným dôvodom vzniku cudzieho hluku.

Analýza recenzií oceľových vykurovacích radiátorov ukazuje, že hlavnou príčinou poruchy je prekročenie menovitého tlaku. Prevenciu možno dosiahnuť montážou vypúšťacieho ventilu, odvzdušňovacieho ventilu a expanznej nádrže.

Výber materiálu pre vykurovacie rúry

Výber rúr pre konkrétnu vykurovaciu inštaláciu ovplyvňuje energetickú efektívnosť, životnosť inštalácie a každodennú bezpečnosť. Nesprávny materiál môže viesť k únikom, korózii, nadmernému zaťažovaniu čerpadiel a urýchlenému opotrebovaniu komponentov. Výber musí zohľadniť druh zdroja tepla, teplotu vykurovacieho média, pracovný tlak, dĺžku a trasu inštalácie. Okrem toho, vykonaná tepelná izolácia a samotná montáž majú vplyv na teplotný komfort a ekonomické využívanie energie.

Priemer potrubia

Dôležitým aspektom je optimálny priemer potrubia. Príliš malý priemer môže spôsobovať príliš veľký hydraulický odpor a nerovnomerné vykurovanie, zatiaľ čo príliš veľký priemer zvyšuje objem vody v systéme a náklady.

Pri výbere priemeru rúr sa zohľadňuje:

• Druh zdroja tepla a jeho výkon: Rôzne vykurovacie systémy (plynový kotol, tepelné čerpadlo, elektrické vykurovanie) majú rôzne požiadavky na prietok vody a tlak.
• Vzdialenosť od zdroja tepla k najvzdialenejšiemu prijímaču: Čím je trasa dlhšia, tým väčší priemer rúr by sa mal použiť pre zabezpečenie primeraného prietoku a zabránenie stratám tlaku.
• Počet radiátorov a ich typ: V systémoch s veľkým počtom radiátorov alebo hliníkových radiátorov s vysokým výkonom, väčší priemer zabezpečí stabilnú teplotu vody a efektívne vykurovanie.
• Preferovaná teplota v miestnostiach: Čím je očakávaná vyššia teplota, tým väčší význam má priemer rúrok.

Výber vhodného priemeru rúr je vhodné konzultovať so skúseným odborníkom, aby sa predišlo nerovnomernému nahrievaniu radiátorov, nepríjemnému hluku, vibráciám a vážnym poruchám. Požadovanú teplotu v miestnostiach je ľahké udržať ventilmi s termostatickým ventilom.

Prehľad materiálov pre vykurovacie potrubia

Základné rozdelenie rúr pre kúrenie zahŕňa skupinu oceľových, medených a tých vyrobených z plastov. Cieľový výber závisí od typu inštalácie (radiátory, podlahové kúrenie), teploty média, rozpočtu a osobných preferencií. Druh rúry tiež ovplyvňuje pracovný tlak a prípustnú teplotu.

Medené rúry

Medené rúry sú jedným z najpopulárnejších riešení v ústrednom kúrení vďaka ich univerzálnosti. Hodia sa prakticky do všetkých populárnych systémov ústredného kúrenia, vrátane vodného kúrenia s radiátormi, tepelnými čerpadlami a kotlami na tuhé palivá. Meď vykazuje veľmi vysokú odolnosť voči vysokým a náhlym zmenám teploty, tlaku a UV žiareniu, ako aj voči korózii a mechanickému poškodeniu, čo sa premieta do dlhej životnosti. Umožňujú efektívne vykurovanie vďaka menšiemu hydraulickému odporu a udržiavaniu stálej teploty vody. Montáž medených rúr je relatívne ľahká, flexibilnosť mäkkých variantov umožňuje vedenie inštalácie aj v ťažko dostupných miestach. Pre minimalizáciu strát tepla je nutné použiť špeciálnu izoláciu. Hliníková vrstva sa tu nehodí kvôli riziku galvanickej korózie.

Plastové rúry (PP, PEX, viacvrstvové)

Rúry vyrobené zo syntetických alebo kompozitných materiálov sú flexibilnejšie a ich montáž je jednoduchšia. Nepredstavujú ani dodatočnú záťaž, keďže sú ľahšie ako kovové rúry. Sú tiež veľmi populárnym výberom. Rúry PP (polypropylénové) sú trvanlivé a všestranné, používajú sa v inštaláciách vodných, vykurovacích a dokonca aj priemyselných. V ponuke sú modely pre studenú vodu a stabilizované pre horúcu vodu a ústredné kúrenie. Rúry PEX (sieťovaný polyetylén) sú odolné voči vysokým teplotám, mrazu a poškodeniam a sú extrémne pružné. Plastové rúry nepodliehajú korózii ani hrdzi. V inštaláciách ústredného kúrenia je nutné použiť rúry s antioxidačnou vrstvou. Často nevyžadujú tepelnú izoláciu, hoci sa jej použitie odporúča pre minimalizáciu strát tepla. Vďaka nízkemu hydraulickému odporu voda preteká cez ne ľahšie, čo znižuje zaťaženie čerpadla. Plastová rúrka pre radiátor nie je vhodná pre miesta, kde teplota vody presiahne 90 °C, pretože to môže viesť k ich deformácii a prasknutiu. V štandardných inštaláciách s kotlom alebo čerpadlom teplota zriedka prekračuje 75 °C. Neovplyvňujú chuť, farbu ani vôňu úžitkovej vody.

Viacvrstvové rúry sú inovatívnym riešením, kombinujúce polybutylén, PEX alebo PE-RT s hliníkovou vrstvou. Vďaka tejto konštrukcii je materiál ľahko tvarovateľný, čím sa šetria náklady na lisovacie tvarovky a stena potrubia vytvára nepriepustnú kyslíkovú bariéru, čo má vplyv na kvalitu média a životnosť systému.

Nerezové a uhlíkové oceľové rúry

Oceľové, medené a nerezové rúry a tvarovky sú používané na mnoho účelov, ako napríklad na prepravu kvapalín alebo plynov, na vykurovanie a na chladenie.

• Nerezové potrubie: Spĺňa najnáročnejšie hygienické a zdravotné štandardy. Hladká povrchová úprava minimalizuje vznik usadenín. Ponúka najdlhšiu životnosť, minimálne teplotné dilatácie (čo eliminuje potrebu veľkého množstva kĺznych a pevných uložení) a široký teplotný rozsah média (-35 až 200 °C). Často sa využíva v objektoch náročných na výstupnú kvalitu média, ako sú zdravotnícke zariadenia, potravinárska výroba a domácnosti. Príkladom sú prechodky s vonkajším závitom a jedným zásuvným koncom z nehrdzavejúcej ocele triedy Wst. Nr., určené pre zdravotno-technické inštalácie, sprinklerové systémy, vykurovacie systémy, tlakový vzduch, solárne systémy, inertné plyny a priemysel s prevádzkovými parametrami PN 16, T = -20 °C až +85 °C (max. +120 °C).
• Uhlíková oceľ: Medzi jej výhody patrí rýchla montáž a nízka hmotnosť oproti bežnému kovovému potrubiu, vysoká teplotná odolnosť a odolnosť voči korózii. Uhlíková oceľ je jeden z najpoužívanejších materiálov pre vykurovanie obytných aj priemyselných objektov. Na spájanie sa používajú lisovacie tvarovky, ktoré sú jednoduché a rýchle na montáž a zabezpečujú minimálne tlakové straty. Potrubia z uhlíkovej ocele sú vďaka vzhľadu povrchovej úpravy vhodné aj na viditeľné inštalácie v interiéri.

Oceľové rúry

Oceľové rúry sa často používajú v inštaláciách vďaka svojej vynikajúcej pevnosti a zvýšenej tepelnej stabilite, ktorá je ovplyvnená ich hrúbkou a nízkou rozťažnosťou materiálu pri vysokých teplotách. To umožňuje bezproblémové použitie v inštaláciách plynového alebo vodného kúrenia po mnoho rokov. Sú odolné voči vnášaniu nečistôt do vody, čo je dôležité pre vonkajšie inštalácie a systémy zásobované tvrdou vodou. Ich veľká hrúbka a trvanlivosť ich robia pevnými a odolnými voči mechanickým poškodeniam, hoci kvôli vyššiemu hydraulickému odporu môže byť prietok vody o niečo pomalší. Montáž oceľových rúr môže byť náročnejšia ako u medených alebo plastových. Ponuka oceľových rúr má široké spektrum využitia podľa spôsobu ich výroby. Základné rozdelenie je na hrubostenné a tenkostenné, ktoré sa líšia hrúbkou svojej steny. Zvárané rúry sa vyrábajú tvárnením za tepla alebo za studena z oceľového pásu, ktorého okraje sa zvaria. Pozinkovaná zváraná rúra má zvýšenú odolnosť proti korózii. Bezšvové oceľové rúry sa vyrábajú valcovaním z plnej guľatiny akosti S235 alebo S355, z jednoúčelovej ocele odolnej proti hrdzi, kyselinám a teplotným extrémom. Oceľové rúry sa dodávajú v štandardnej dĺžke 6 m, bezšvové v dĺžke medzi 5 - 7 m. Inštalácia dodávky tepla z ocele je dôležitá v priemyselných priestoroch, obchodných a verejných budovách kvôli ich vysokej mechanickej pevnosti. Inštalácia do autonómnych vykurovacích systémov domov a bytov je často nepraktická, tu sú vhodnejšie polymérne analógy. Výrobcovia v nomenklatúre oceľových rúr uvádzajú ich vnútorný priemer, čo je potrebné zohľadniť pri výpočte objemu chladiacej kvapaliny.

Výhody a nevýhody oceľových vykurovacích rúr

V dôsledku vzniku polymérnych materiálov na dodávku tepla je používanie oceľových rúr v štandardnej schéme čoraz menej relevantné, ale v niektorých prípadoch sú jedinou možnosťou. Životnosť oceľových rúr na dodávku tepla je určená parametrami systému a počiatočnými charakteristikami materiálu výroby. Čím väčšia je hrúbka steny potrubia, tým dlhšia je doba jeho bezúdržbovej prevádzky, čo však zvyšuje hmotnosť a prácnosť inštalácie. Pri výbere oceľových rúr je dôležité zvážiť:

• Ochrana proti korózii: Vyžaduje natretie vonkajšieho povrchu potrubia.
• Preplachovanie systému: Vykonáva sa podľa harmonogramu s prihliadnutím na vlastnosti materiálu rúry.
• Dobrá mechanická pevnosť: Často sa používajú na výrobu vykurovacích registrov, čo však zvyšuje objem chladiacej kvapaliny v systéme.
• Kvalita spojenia: Spájanie rúrok sa najlepšie vykonáva zváracím strojom.

Recenzie a praktické skúsenosti

Recenzie oceľových radiátorov a potrubí odrážajú skutočný výkon zariadenia a poukazujú na jeho výhody a nevýhody:

• "V našom dome sme dlho mali oceľové rúry na kúrenie. Po výmene za polypropylén sme pocítili rozdiel. Nie je potrebné ich natierať, tepelné straty sa znížili. Polymérové rúry sú však spoľahlivosťou nižšie ako oceľové rúry."
• "V škole boli vymenené staré liatinové batérie môjho syna za oceľové radiátory. Ale zjavne si peniaze šetrili tam, kde ich nepotrebovali. V zime sa pravidelne objavovali netesnosti, po prvej vykurovacej sezóne na niektorých odpadla farba."
• "Na doplnenie vykurovacieho systému sme kúpili oceľové radiátory Kermi. Kvalita je nad pochvalu. Spojovacie prvky sú spoľahlivé, dokonca aj pri tlakových rázoch nie je žiadny vedľajší hluk. Dodatočne nainštalované termostaty."

Pri výbere oceľových radiátorov a potrubí na vykurovanie je potrebné vykonať predbežný výpočet parametrov, a to pomocou špeciálnych programov alebo ručne. Metalické rúry, teda tie vyrobené z medi alebo ocele, sú predovšetkým univerzálne, dlhoveké a umožňujú efektívne vedenie tepla. Naopak, tie vyrobené z plastov sú ľahké a ľahko montovateľné, podporujú úsporu energie a efektívnejšie vykurovanie. Viacvrstvové rúry spájajú výhody oboch týchto riešení. Individuálna voľba musí spočívať v premýšľaní nad typom inštalácie, ako aj vlastnými očakávaniami. Nedá sa určiť, že jedno alebo druhé riešenie je lepšie. Každé z nich má svoje výhody a obmedzenia, ktoré je potrebné zohľadniť pri ich výbere. Dobre navrhnutá inštalácia ovplyvňuje menšie straty tepla a vedie k tomu, že v menšom rozsahu vzniká kotlový kameň, čo umožňuje spoľahlivú funkciu guľových ventilov a ďalších elementov inštalácie po mnoho rokov. Výber najlepšieho riešenia musí závisieť od špecifík domu, druhu tepla a požiadaviek používateľov.
