Sortiment rúrkových výmenníkov tepla je extrémne široký, od kompaktných jednotiek z nehrdzavejúcej ocele s niekoľkými desiatkami rúrok pre potravinársky priemysel až po rozsiahle parogenerátory v jadrovej energetike, ktoré môžu obsahovať viac ako 10 000 rúrok na jednu dosku. Tieto zariadenia sú kľúčové v mnohých priemyselných odvetviach na efektívnu rekuperáciu tepla z plynov alebo kvapalín.
Princíp fungovania rúrkového výmenníka tepla

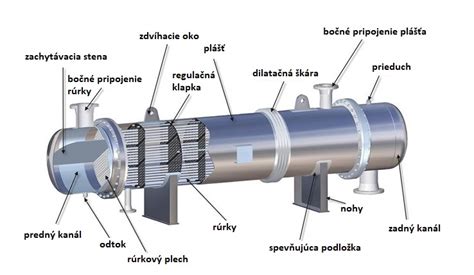

Rúrkový výmenník tepla je konštrukcia, kde sú rúrky umiestnené v plášti. Jeho základný princíp spočíva vo výmene tepla medzi dvoma médiami - jedným, ktoré odovzdáva teplo, a druhým, ktoré teplo prijíma. Zväzok rúrok, usporiadaný vertikálne alebo horizontálne vo vnútri plášťa, umožňuje efektívny prenos tepla. Tento typ výmenníka je univerzálny a môže byť použitý pre rôzne kombinácie médií, ako napríklad plyn/plyn, kvapalina/kvapalina alebo kvapalina/plyn.
Kategórie a aplikácie rúrkových výmenníkov tepla
Na trhu existuje niekoľko kategórií rúrkových výmenníkov tepla, z ktorých každá je optimalizovaná pre špecifické aplikácie:
Kondenzátor
Úlohou kondenzátora je premieňať plynnú látku na kvapalinu. Chladivo prichádza do kontaktu so studeným povrchom rúrok, čím dochádza k premene pary na kvapalinu pri konštantnom tlaku. Kondenzátor funguje ako chladiaci systém, ktorý zabezpečuje nielen zmenu skupenstva, ale aj prehriatie a následné podchladenie média, čím sa zabezpečí jeho výstup v kvapalnom stave.
Chladič
Primárnou funkciou chladiča je znižovanie teploty kvapaliny.
Kotol
Kotly sa používajú najmä na čiastočné odparenie zmesí kvapalín alebo kvapalín s pevnými látkami, často na dne destilačných kolón. Proces odparovania sa využíva aj na účely vykurovania.

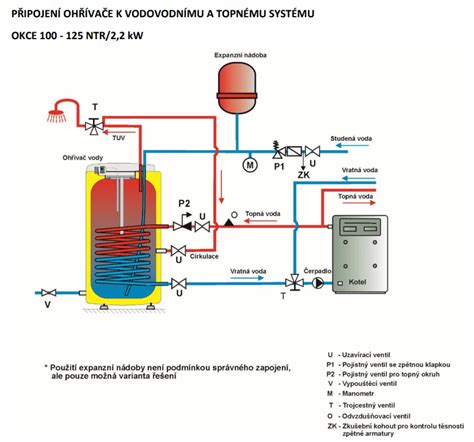

Ohrievač
Ohrievače sú navrhnuté tak, aby zvládali extrémne podmienky a ich účelom je zvýšiť teplotu objemu kvapaliny alebo plynu.
Výparník
Výparníky slúžia na koncentráciu roztokov prostredníctvom energie potrebnej na premenu z kvapalnej fázy na plynnú.
Kryštalizátor
V tejto konfigurácii výmenník umožňuje izoláciu produktu z roztoku a jeho získanie v tuhej forme.
Dimenzovanie a výroba rúrkových výmenníkov tepla
Proces dimenzovania rúrkového výmenníka tepla začína výberom najvhodnejšej technológie s ohľadom na jeho úlohu v priemysle, umiestnenie, typ médií, ako aj prevádzkové tlaky a teploty. Následne sa určuje požadovaný tepelný výkon a vypočítava sa potrebná teplovýmenná plocha. Dôležitým krokom je tiež stanovenie tolerovateľného poklesu tlaku, ktorý predstavuje stratu energie pri pohybe média.
Po finalizácii konštrukčných plánov nasleduje výroba. Rúrkové výmenníky tepla sa štandardne vyrábajú z nehrdzavejúcej ocele, zliatin niklu alebo titánu. Spojenie medzi zväzkom rúrok a rúrkovnicou môže byť realizované valcovaním alebo v prípadoch vyžadujúcich vyššiu odolnosť zváraním na tupo a následným valcovaním. Pre oceľové výmenníky nie je proces zvárania TIG vždy ideálny.
Výhody a nevýhody rúrkových výmenníkov tepla
Výhody:
- Robustnosť a spoľahlivosť: Vďaka konštrukcii z pevných materiálov, ako je nehrdzavejúca oceľ, odolávajú vysokým tlakom a extrémnym teplotám.
- Univerzálnosť: Možnosť práce s rôznymi typmi kvapalín a prispôsobenie širokej škále aplikácií.
Nevýhody:
- Rozmernosť: Môžu byť objemné a vyžadovať značný priestor, pričom niektoré jednotky môžu dosahovať dĺžku desiatok metrov.
- Riziko usadenín: Možnosť usadzovania materiálu vo vnútri rúrok, čo si vyžaduje pravidelné čistenie.
- Náročnosť čistenia: Pri výmenníkoch s veľkými rúrkami môže byť potrebné ich demontovať kvôli dôkladnému vyčisteniu.
Oblasti použitia rúrkových výmenníkov tepla
Plášťové a rúrkové výmenníky tepla nachádzajú uplatnenie vo všetkých hlavných priemyselných odvetviach, vrátane chemického, petrochemického, farmaceutického, potravinárskeho priemyslu, ako aj v cukrovaroch, liehovaroch a energetike. Ich univerzálnosť a schopnosť prispôsobenia konkrétnym potrebám z nich robí nepostrádateľné komponenty.
Zemné výmenníky tepla v kontexte pasívnych a nízkoenergetických domov

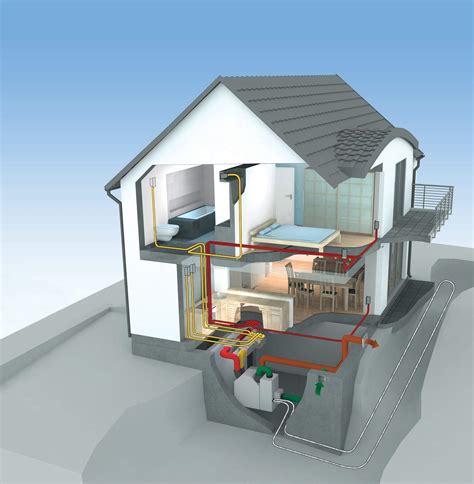

V kontexte moderného stavebníctva a snahy o energetickú efektivitu sa čoraz viac diskutuje o zemných výmenníkoch tepla, často označovaných ako "rúry v zemi". Tieto systémy využívajú konštantnú teplotu zeminy (približne 10 °C v hĺbke 2 metrov) na predohrev privádzaného vzduchu v zime a jeho schladenie v lete. V zime tak znižujú náklady na vykurovanie a slúžia ako ochrana vetracej jednotky pred mrazom, zatiaľ čo v lete prispievajú k redukcii prehrievania interiéru.
Problémy a riziká zemných výmenníkov
Hlavným problémom zemných výmenníkov je kondenzácia vlhkosti. Teplý a vlhký vzduch vháňaný do studených rúr spôsobuje zrážanie vody, čo vytvára priaznivé prostredie pre rast plesní a baktérií. Hoci zástancovia tvrdia, že pravidelné čistenie tento problém eliminuje, jeho prínos v porovnaní s počiatočnou investíciou je často predmetom diskusií.
Náklady na zemné výmenníky
Cena zemného výmenníka sa môže pohybovať od približne 500 EUR za svojpomocne realizované systémy z kanalizačných rúr až po výrazne vyššie sumy za systémové riešenia, vrátane špecializovaných antibakteriálnych potrubí.
Tipy na minimalizáciu problémov so zemným výmenníkom
Ak sa pre zemný výmenník napriek rizikám rozhodnete, odporúča sa:
- Priamočiara konštrukcia: Vyhnite sa záhybom a oblúkom, alebo v nich zabezpečte revízne otvory pre mechanické čistenie.
- Mechanické čistenie: Minimálne raz ročne (ideálne dvakrát) pretiahnite cez rúry oceľové lanko so špongiou namočenou v dezinfekčnom prostriedku.
- Dostatočný sklon: Zabezpečte väčší sklon na odtok kondenzu.
- Vyvýšená nasávacia rúra: Zvýšte nasávaciu rúru nad terén, aby ste minimalizovali nasávanie zemského radónu.
Rekuperácia vzduchu: Moderná alternatíva
Rekuperácia vzduchu, známa aj ako spätné získavanie tepla, predstavuje moderný spôsob vetrania, ktorý umožňuje neustály prísun čerstvého vzduchu do interiéru s minimálnymi tepelnými stratami. Princíp spočíva v odovzdávaní tepla medzi odpadným a privádzaným vzduchom bez ich zmiešania, často pomocou doskového výmenníka tepla alebo systému rúra v rúre.
Účinnosť rekuperácie
Účinnosť rekuperačných systémov sa pohybuje nad 70 %, pričom moderné systémy dokážu získať späť až 95 % odvádzaného tepla. Využitie systému rúra v rúre, napríklad vedeného v zemi, môže ďalej zvýšiť jeho efektivitu.
Entalpické výmenníky: Pokročilé riešenie pre vlhkosť a teplo
V kontexte rekuperačných jednotiek sa čoraz viac presadzujú entalpické výmenníky. Na rozdiel od bežných výmenníkov tepla, ktoré prenášajú len senzibilné teplo, entalpické výmenníky dokážu prenášať aj latentnú energiu, teda vlhkosť. Vďaka špeciálnym polymérickým membránam prenášajú vlhkosť z odpadového vzduchu do privádzaného vzduchu, čím optimalizujú vnútornú mikroklímu, najmä v zimných mesiacoch, kedy hrozí nadmerné vysušovanie interiéru.
Výhody entalpických výmenníkov:
- Prenos tepla aj vlhkosti: Zvyšuje nielen teplotu, ale aj vlhkosť privádzaného vzduchu.
- Optimalizácia vlhkosti: Pomáha udržiavať optimálnu relatívnu vlhkosť v interiéri (45-50 %).
- Antibakteriálna vrstva: Niektoré modely (napr. Zehnder, Paul) disponujú antibakteriálnou vrstvou, ktorá zabraňuje prestupu pachov a mikróbov.
- Bez kondenzátu a predohrevu: Efektívne pracujú aj pri nízkych teplotách (-10 °C a nižších) bez nutnosti predohrevu a bez vzniku kondenzátu.
- Jednoduché čistenie: Možnosť čistenia prepláchnutím vodou predlžuje životnosť jednotky.
Priemerná tepelná účinnosť entalpického výmenníka môže dosiahnuť 88 %, zatiaľ čo vlhkostná účinnosť sa pohybuje okolo 65 %. Týmto spôsobom je možné zvýšiť relatívnu vlhkosť vnútorného vzduchu o približne 10 % v porovnaní s výlučnou rekuperáciou tepla.
Vysvetlenie vetrania s rekuperáciou tepla
Systémy riadeného vetrania s rekuperáciou, ako napríklad jednotky Zehnder ComfoAir, regulované pomocou CO2 senzorov, zabezpečujú spoľahlivú prevádzku a komfortné vnútorné prostredie. Odhadované prevádzkové náklady na rekuperáciu sa pohybujú okolo 100 € ročne (vrátane elektrickej energie a filtrov).

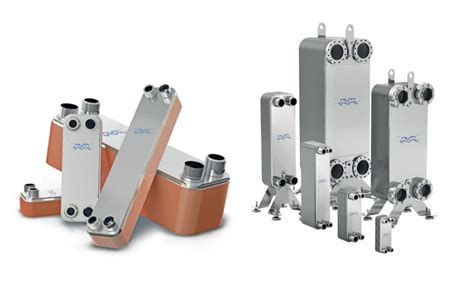

Výmenníky tepla Alfa Laval GHR
Špecifickým príkladom priemyselného využitia je kompaktný plynový rekuperačný výmenník tepla Alfa Laval GHR. Je navrhnutý na rekuperáciu tepla z výfukových plynov malých a stredných plynových motorov, turbín a čistých procesných spalín s teplotou do 600 °C. Tieto výmenníky zachytávajú teplo z rôznych priemyselných zdrojov a premieňajú ho na horúcu vodu, paru alebo horúci olej, čím znižujú spotrebu paliva a skracujú dobu návratnosti investície.
Kľúčové vlastnosti Alfa Laval GHR:
- Vysoká účinnosť: Rekuperuje 22-25 % prebytočného tepla zo spalín.
- Nízka zotrvačnosť: Malý objem zadržiavaného média.
- Modulárny dizajn: Plug & Play inštalácia skracuje čas montáže.
- Čistenie počas prevádzky: Umožňuje údržbu bez prerušenia prevádzky motorov alebo turbín.
- Znižovanie emisií: Zvyšuje účinnosť zariadení a redukuje emisie CO2.
Zlepšovanie energetickej účinnosti prostredníctvom rekuperácie tepla je kľúčové pre udržateľnejšiu budúcnosť, či už ide o využitie vysokoteplotného priemyselného odpadového tepla alebo nízkoteplotného tepla z chladiacich systémov dátových centier.
