Výmenník tepla je kľúčovým zariadením, ktoré umožňuje efektívne využitie tepelnej energie vznikajúcej pri spaľovaní dreva. Zatiaľ čo klasické krbové kachle sálajú teplo priamo do miestnosti, kachle s výmenníkom dokážu využiť väčšinu vzniknutého tepla a odovzdať ho ďalej - do radiátorov, podlahového kúrenia alebo bojlera na ohrev vody.

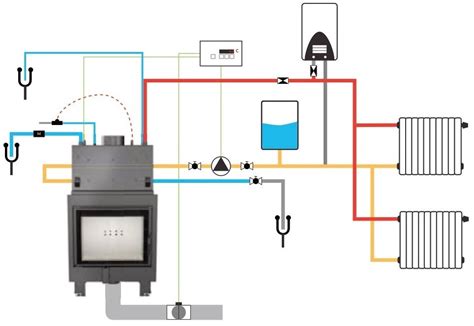

Princíp fungovania teplovodného výmenníka
Základný princíp fungovania spočíva v odobratí zvyškového tepla zo spalín, ktoré by inak odišli komínom bez úžitku. Týmto sa zvyšuje celková účinnosť krbovej vložky a znižuje spotreba paliva.
- Umiestnenie výmenníka: Najvyššia teplota sa koncentruje nad plameňom. Preto je logické umiestniť výmenník práve nad spalinovú komoru (ohnisko), kde sa zbiera najviac tepelnej energie.
- Ochrana ohniska: Výhodou riešení, kde je výmenník až nad ohniskom, je, že neprispieva k ochladzovaniu spaľovacej komory. Vysoká teplota v ohnisku je totiž nevyhnutná pre dokonalé spálenie plynov uvoľňovaných z dreva.
- Materiál a životnosť: Nerezové výmenníky vykazujú vyššiu odolnosť voči nízkoteplotnej korózii v porovnaní s bežnými oceľovými teplovodnými vložkami.
Typy rozvodu tepla
Na trhu nájdeme dva základné typy výmenníkov podľa spôsobu distribúcie tepla:
1. Teplovzdušný výmenník
Rozvádza teplý vzduch do ostatných miestností pomocou ventilátora. Reaguje rýchlo, ale jeho nevýhodou je vírenie prachu a vysúšanie vzduchu, čo nemusí vyhovovať alergikom.
2. Teplovodný výmenník
Ohrieva vodu, ktorá prúdi do vykurovacieho systému. Je vhodný na stále, celosezónne vykurovanie. Vyžaduje však zložitejšie zapojenie s obehovým čerpadlom, expanznou nádobou a poistnými prvkami.
| Vlastnosť | Teplovzdušný výmenník | Teplovodný výmenník |
|---|---|---|
| Médium | Vzduch | Voda / Nemrznúca zmes |
| Rýchlosť ohrevu | Vysoká | Nižšia (akumulačná schopnosť) |
| Využitie | Rekreačné objekty | Celosezónne vykurovanie |
Bezpečnosť a prevádzka
Pri teplovodných systémoch je kritickým bodom ochrana proti prekúreniu. Moderné systémy využívajú niekoľko bezpečnostných prvkov:
- Ochladzovacia slučka: Pri výpadku elektriny a prehriatí systému teplotný snímač otvorí ventil a vpustí studenú vodu, ktorá výmenník ochladí.
- Automatický regulátor primárneho vzduchu: Termostatická klapka, ktorá pri dosiahnutí 95 °C uzavrie prívod vzduchu do ohniska.
- Prevádzka bez vody: Niektoré konštrukčné riešenia umožňujú vypustenie vody z výmenníka, čím sa teplovodný krb v prípade núdze alebo poruchy zmení na klasický kozub.
Výber a inštalácia
Pri výbere krbových kachlí s výmenníkom je nevyhnutné zvoliť správny výkon, aby nebol systém predimenzovaný. Dôležité je dbať na dodržiavanie noriem (napr. ČSN EN 13 240 pre kachle, ČSN EN 13 229 pre vložky) a inštaláciu zveriť kvalifikovanej firme.
