Ochrana vodovodného potrubia pred zamrznutím je v zimnom období jednou z najdôležitejších úloh každého majiteľa domu či chalupy. Voda v trubkách totiž pri teplote pod 0 °C zamŕza, čo môže viesť k ich prasknutiu a nákladným opravám, ktoré často prichádzajú v najmenej vhodnom momente. Keď sa voda v potrubí zmení na ľad, zväčší svoj objem a vytvára silný tlak na steny trubiek. Tento tlak môže spôsobiť ich prasknutie, pričom obzvlášť ohrozené sú kovové vodárenské potrubia, ktoré nemajú dostatočnú pružnosť na pohltenie rozťahujúceho sa ľadu.
Okrem finančných nákladov na opravu je rizikom aj obmedzenie prístupu k vode v najchladnejších dňoch, čo môže výrazne skomplikovať bežné fungovanie domácnosti. Ochrana potrubia pred mrazom závisí nielen od správnej montáže, ale aj od voľby vhodného izolačného materiálu. Na trhu dnes nájdete hneď niekoľko riešení, ktoré zabraňujú zamrznutiu vody v trubkách a predlžujú ich životnosť.
Kedy hrozí zamrznutie potrubia?
Voda začína zamŕzať už pri 0 °C, avšak potrubie, najmä ak je uložené v interiéri alebo pod zemou, dokáže určitý čas udržať teplotu nad bodom mrazu. Nebezpečenstvo nastáva najmä pri dlhodobo nízkych teplotách, keď sa mráz dostáva hlbšie do konštrukcií a postupne ochladzuje aj samotné trubky. Riziko zamrznutia potrubia výrazne stúpa pri vonkajších teplotách pod -5 °C, pričom kritické je obdobie, keď takýto mráz trvá niekoľko dní po sebe.
Najčastejšie ide o rozvody, ktoré sa nachádzajú v pivničných priestoroch, v suteréne, v hospodárskych budovách alebo vo vonkajšom prostredí. Zamrznutím a následným možným prasknutím potrubia, môžu vzniknúť značné materiálne i finančné škody.
Riešenia na ochranu potrubia pred mrazom
Na trhu existuje niekoľko účinných spôsobov, ako zabrániť zamrznutiu potrubia:
1. Tepelná izolácia

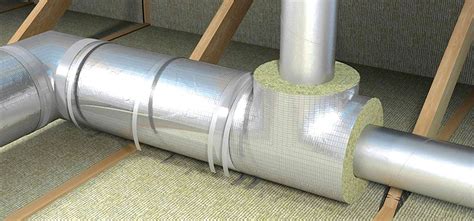

Najúčinnejším riešením je použiť špeciálne izolačné návleky z peny alebo minerálnej vlny. Okrem finančných nákladov na opravu je rizikom aj obmedzenie prístupu k vode v najchladnejších dňoch, čo môže výrazne skomplikovať bežné fungovanie domácnosti. Ochrana potrubia pred mrazom závisí nielen od správnej montáže, ale aj od voľby vhodného izolačného materiálu. Na trhu dnes nájdete hneď niekoľko riešení, ktoré zabraňujú zamrznutiu vody v trubkách a predlžujú ich životnosť.
Je dôležité si uvedomiť, že samotná izolácia nemôže celkom ochrániť potrubie pred premrznutím. Môže dôjsť k ich prasknutiu, čo môže mať za následok závažné škody a narušenie potrubia. Tepelná izolácia okolo potrubia nezastaví úplne únik tepla z média v potrubí, ale iba ho spomalí. Potrubie teda nezamrzne hneď, ale až po určitej dobe. To znamená, že je potrebné dodať toľko tepla, koľko cez izoláciu uniklo do okolia.
2. Elektrické vykurovacie káble
Ak je potrubie vystavené dlhšiemu pôsobeniu teploty pod bodom mrazu, žiadna tepelná izolácia nezabráni jeho premrznutiu. Len jeho premŕzanie spomalí. Na tieto prípady rizika zamŕzania potrubia slúžia elektrické vykurovacie káble. Vykurovacie káble zaistia ohrev potrubia tak, aby nezamrzlo.
PPC (pipe protection cable) je dvojžilový odporový vykurovací kábel na ochranu potrubia proti zamrznutiu. Vykurovací kábel PPC je vďaka integrovanému miniatúrnemu termostatu automatický. Termostat je zabudovaný na jednom konci.
Ako funguje vykurovací kábel PPC?
Vďaka termostatu vykurovací kábel nainštalovaný na rúrke zapne vyhrievanie pri poklese teploty potrubia na mieste termostatu pod +3 °C. Vykurovací kábel sa opäť vypne pri vzostupe teploty na +10 °C. Tým sa zabezpečí, že potrubie nezamrzne.
Typy vykurovacích vodičov
Dnešný trh ponúka viacero typov vykurovacích vodičov a to podľa druhu a prostredia, v ktorom sú použité:
- Vykurovacie káble s integrovaným termostatom: Sú ukončené vidlicou, čo zjednodušuje inštaláciu a nevyžadujú žiadne odborné pripojenie. Vyrábajú sa v dĺžke od 1 m až po 100 m a sú určené špeciálne pre ochranu potrubia.
- Vykurovacie okruhy z odporových vykurovacích vodičov: Vyrábajú sa s priemerom 5,5 mm a v dĺžke od 11,4 m až po 195 m. Sú vybavené 5 m pripájacím káblom, ktorý sa zapája do inštalačnej krabice. Na prevádzku je potrebná vhodná regulácia, napríklad priemyselný termostat s oddelenou sondou.
- Samoregulačné vodiče: Je možné použiť pre protimrazovú ochranu potrubia aj pri vonkajších plochách. Ich výhodou je možnosť ľubovoľného krátenia a možnosť kríženia vodiča. Samoregulácia vodiča je výhodná taktiež v prípadoch, kedy potrubie prechádza prostredím s rôznymi teplotami. Daňou za to je však vyššia cena vodiča. Pri samoregulačných vodičoch je nutné použiť vhodnú reguláciu.
3. Vypúšťanie vody a minimálne vykurovanie
Okrem izolácie sa oplatí myslieť na vypúšťanie vody zo záhradných kohútikov, udržiavanie minimálneho vykurovania aj počas vašej neprítomnosti a kontrolu menej používaných častí rozvodov.
Montáž a prevádzka vykurovacích káblov
Elektrický vykurovací vodič sa môže použiť na ochranu gumených hadíc, plastového aj kovového potrubia. Kovové potrubie sa môže hneď omotať vykurovacím vodičom, ale plastové potrubie a gumené hadice je potrebné najprv oblepiť samolepiacou hliníkovou páskou alebo fóliou, ktorá roznesie teplo z kábla na väčšiu plochu potrubia.
Pri montáži nesmieme zabudnúť ochrániť ventily a uzávery. S výnimkou samoregulačných vodičov sa vykurovacie vodiče nesmú dotýkať alebo krížiť. Vykurovacie vodiče je možné viesť paralelne alebo obvíjať.
Spôsoby inštalácie
- Paralelné umiestnenie: Odporúča sa umiestniť vodič do spodnej časti potrubia, aby teplo prirodzeným stúpaním hore lepšie prehrievalo potrubie.
- Obvíjanie: Vodič sa rozdelí na rovnomerné úseky. Najprv sa zafixuje začiatok a koniec vodiča. Vzniknutý previs v strede sa zafixuje a postupne sa vytvoria rovnaké previsnutia, ktoré sa v protismere obvíjajú.
Snímač teploty umiestnite tak, aby nebol ovplyvňovaný vykurovacím vodičom.
Príkon vodiča a výpočet potrebného výkonu
Príkon vodiča je závislý na teplote okolitého prostredia, hrúbke a type tepelnej izolácie a na požadovanej teplote prepravovaného média. Pre ochranu potrubia sa obvykle používajú vodiče s príkonom 10 - 15 W/m.
Príklad výpočtu:
Potrubie s priemerom G 1" (DN 25), dĺžka potrubia 48 m, teplota prostredia -25 °C, izolácia potrubia hrúbka 20 mm. Z tabuľky odčítame požadovaný príkon na 1 m = 10 W. Potrebný celkový výkon teda bude cca 480 W (48 m x 10 W/m). Použijeme teda vykurovací vodič s celkovým výkonom minimálne 480 W. Vodič musí byť nainštalovaný tak, aby rovnomerne pokryl celú dĺžku potrubia.
Regulácia vyhrievania potrubia
Pokial použijeme na ochranu proti zamŕzaniu samoregulačné káble, väčšinou nie je nutné ani žiaduce vykurovacie káble spínať a regulovať podľa čidla umiestneného na vykurovanej technológii. Samoregulačné káble udržujú teplotu samy.
Termostaty a regulátory
- Firma EBERLE ponúka množstvo priestorových elektronických termostatov AZT s vstavaným snímačom a krytím IP 54, predurčených na montáž v prevedení EEx de IIC T6.
- Regulátor je tiež možné montovať na regulované vykurovacie káble. Do termostatu môžu byť zavedené dva káble: jeden napájací a druhý prívod k vykurovaciemu káblu.
- Pre prostredie s nebezpečenstvom výbuchu odporúčame priestorový termostat JUMO ATH-EXx, prípadne ZPA Ekoreg 61 113 v prevedení EEx de IIC T6.
- Vykurovacie káble s konštantným výkonom je väčšinou nutné regulovať pomocou snímača umiestneného na vykurovanej technológii.
- Regulátory s diaľkovým snímačom nájdu uplatnenie aj pri presnej regulácii samoregulačných káblov. Pre montáž blízko vykurovanej technológie je možné použiť regulátor s diaľkovým snímačom UTR s krytím IP 65.
- Na použitie v rozvádzači je určený regulátor ITR-3 montovaný na lištu DIN. Snímač je možné osadiť do vonkajšieho priestoru alebo na vykurovanú technológiu.
Inštalácia súprav na pripojenie napájania samoregulačných tepelných systémov EZK-RPC
Čo robiť pri zamrznutí potrubia?
Ak už dôjde k zamrznutiu vody v potrubí, je dôležité zachovať pokoj a postupovať s rozvahou. V prvom rade uzavrite hlavný prívod vody, aby ste predišli ďalšiemu tlaku v systéme a možnému prasknutiu trubiek. Potom sa pustite do rozmrazovania, no nikdy nepoužívajte otvorený oheň. Plameň môže potrubie vážne poškodiť alebo dokonca spôsobiť požiar.
Keď sa voda opäť rozprúdi, nezabudnite dôkladne skontrolovať celé potrubie. Zvláštnu pozornosť venujte spojom a ohybom, kde sa najčastejšie objavujú netesnosti. Ak spozorujete praskliny alebo úniky vody, neváhajte a privolajte odborného vodára.
