Rozdeľovače vo vykurovacích systémoch sú kľúčové zariadenia, ktoré zabezpečujú efektívne a rovnomerné rozdeľovanie tepla a teplej vody medzi rôzne vykurovacie okruhy v budove. Sú neoddeliteľnou súčasťou inštalácie rôznych druhov vykurovania.

Základné princípy rozdeľovačov vo vykurovacích systémoch

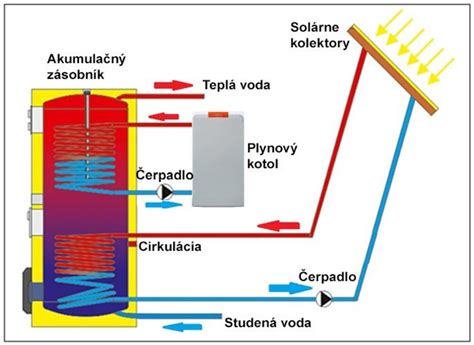

Rozdeľovače sú súčasťou vykurovacieho systému a zvyčajne sa nachádzajú v technických miestnostiach budovy, ako sú kotolne alebo technické priestory. Voda ohriata v kotli prechádza cez tieto rozdeľovače a je potom distribuovaná do jednotlivých vykurovacích okruhov.

Hlavnou úlohou rozdeľovača (niekedy sa používa aj pomenovanie rozvádzač) je rozvádzať teplú vodu alebo iné vykurovacie médium do jednotlivých okruhov a naopak vracať už ochladenú vodu/médium naspäť do spätného potrubia.

Typy rozdeľovačov podľa použitia

• Radiátorový rozdeľovač: Tento druh rozdeľovača je určený pre radiátorové vykurovacie systémy.
• Podlahový rozdeľovač: Používa sa pre systémy podlahového vykurovania. Pri podlahovom kúrení je na rozdeľovač napojená každá trubka v podlahe. Teplú vodu zohriatu kotlom rozdeľuje do jednotlivých vykurovacích okruhov, kde prostredníctvom rúrok následne odovzdáva teplo akumulačnej vrstve.

Kombinované vykurovacie systémy a rozdeľovače

Vykurovacie systémy v budovách môžeme rozdeliť v závislosti od tepelnej potreby budovy a spôsobu fungovania. V budovách s nízkou tepelnou potrebou, napríklad v nízkych miestnostiach, s malou plochou, bez veľkého množstva okien alebo veľkých presklených plôch a s dobrou izoláciou podkladu, stien a strechy, je možné vykúriť budovu len podlahovým kúrením.

Naopak, v starých budovách s veľkou tepelnou potrebou, alebo v prípade veľkých či termicky slabo izolovaných budov staršej stavby, podlahové kúrenie nemusí stačiť na vykurovanie celej plochy. V takýchto prípadoch je optimálne zvoliť kombinovaný systém s radiátormi. Ak budova vyžaduje použitie zmiešaného podlahovo-radiátorového vykurovacieho systému, bude nutné zvoliť hybridný rozdeľovač pre podlahové kúrenie.

Výzvy a riešenia pri rozdielnych teplotných požiadavkách

Kombinácia podlahového kúrenia s radiátormi predstavuje výzvu kvôli odlišným teplotným požiadavkám. Slučky podlahového vykurovania by mali byť zásobované teplotou v rozmedzí 30-35°C, zatiaľ čo radiátory zvyčajne vyžadujú teplotu 45-55°C. Zásobovanie radiátorov príliš nízkou teplotou nie je efektívne, a zásobovanie podlahového vykurovania teplotou vyššou ako 35-40°C sa tiež neodporúča z dôvodov zdravotných a komfortných.

Z tohto dôvodu môže byť dobrým riešením nastaviť zásobovanie zdroja tepla na vyššiu teplotu, ktorou sa zásobí celý systém, hlavne radiátory. Pred rozdeľovačom podlahového vykurovania sa potom nainštaluje ďalší termostatický ventil, ktorý premieša vodu tak, aby dosiahla požadovanú nižšiu teplotu pre podlahové vykurovanie.

Alternatíva: Dva oddelené rozdeľovače

Mnohí špecialisti odporúčajú namiesto použitia jedného rozdeľovača pre podlahovku a radiátory - dva oddelené rozdeľovače, určené osobitne pre okruhy podlahového vykurovania a osobitne pre okruhy radiátorov. Toto riešenie má svoj zmysel, keďže tieto okruhy vyžadujú úplne odlišné zásobovanie teplotou.

Konštrukcia a komponenty rozdeľovača

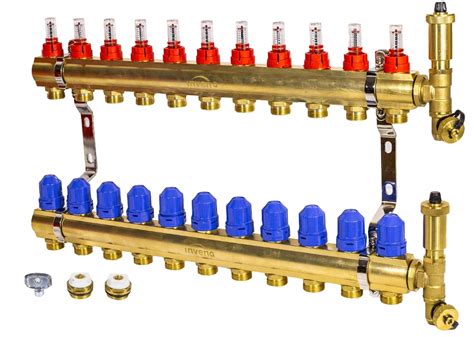

Zostava rozdeľovača disponuje robustným hlavným telom, ktoré je dimenzované pre napojenie na hlavný prívod tepla, a výstupmi pripravenými pre pripojenie jednotlivých vetiev kúrenia. Rozdeľovač sa skladá z prívodného a spätného zberača.

Hlavné časti

Prívodný zberač (alebo rozvádzacia tyč) zabezpečuje distribúciu teplej vody do jednotlivých okruhov. Pri prívodnom rozdeľovači je možné samostatne uzavrieť každý z okruhov. Spätný zberač (alebo zberná tyč) zbiera ochladenú vodu z okruhov a vracia ju do hlavného potrubia. Spätný zberač zaisťuje optimálne hydraulické vyváženie.

Regulačné komponenty

V popisovanom prípade (kombinovaného systému) musí byť rozdeľovač vybavený primeraným množstvom miešacích a regulačných ventilov, aby zabezpečil optimálnu teplotu v každej miestnosti. Pri kombinácii podlahového kúrenia s radiátormi je rozdeľovač vybavený dodatočnými ventilmi a regulátormi, ktoré sú zodpovedné za reguláciu prívodu teplej vody do príslušných vykurovacích zariadení.

• Regulačné šróbenia: Sú umiestnené na rozvádzacej tyči a slúžia na nastavenie prietoku v jednotlivých okruhoch podlahového vykurovania. Môžu byť doplnené o prietokomery so stupnicou, ktoré zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch.
• Termostatické vložky: Sú v zbernej tyči a slúžia na termostatickú reguláciu. Na termostatickú reguláciu slúžia aj termostatické ventily s hlavicami umiestnené na zbernej (spiatočnej) tyči rozdeľovača.
• Regulácia bez prietokomerov: Pri týchto rozdeľovačoch sa regulácia vykonáva imbusovým kľúčom, ktorým sa otvára alebo zatvára regulačný ventil.

Komponenty pre údržbu a odstavenie systému

Medzi dôležité komponenty patria aj odvzdušňovacie ventily a vypúšťacie/napúšťacie ventily, ktoré slúžia nielen na prvotné napustenie systému, ale aj na preplach (čistenie) systému po rokoch. Uzatváracie ventily na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy.

Materiály

Rozdeľovače sa vyrábajú z rôznych materiálov, ktoré ovplyvňujú ich odolnosť a životnosť:

• Mosadzný rozdeľovač: Predstavuje profesionálne riešenie pre efektívnu distribúciu tepelnej energie. Rozdeľovač vyrobený z prvotriednej mosadze s vysokou hrúbkou steny zaručuje maximálnu odolnosť voči tlaku, korózii a dlhodobému pôsobeniu horúcej vody. Mosadz je pevný materiál s dlhou životnosťou a zároveň je pomerne jednoducho opracovateľný. Pre správne vlastnosti mosadze je dôležitý pomer jednotlivých zložiek v zliatine, hlavne množstvo obsahu medi (približne 60%), ktoré veľa napovie o jej výslednej kvalite.
• Nerezový rozdeľovač (nehrdzavejúca oceľ): Oceľové zariadenia tiež vykazujú dobré vlastnosti, vrátane vysokej odolnosti voči korózii.
• Združený rozdeľovač a zberač: Tento typ, určený pre súbežné pripojenie potrubných vetiev v kotolniach, odovzdávacích staniciach, strojovniach tepla či chladu, môže byť dvojkomorové teleso štvorcového prierezu, vyrobené napríklad z ohýbaných oceľových profilov. Medzi jeho výhody patrí súbežné vedenie prívodného a vratného potrubia, jednoduché a prehľadné pripojenia vetiev (hlavne pri použití zmiešavačov) a úspora priestoru a času pri montáži.

Veľkosť nosníka (priemer)

Nosník rozdeľovača v systéme podlahového vykurovania slúži na kontrolu a distribúciu vykurovacieho média. Môže sa vyskytovať v niekoľkých veľkostiach: 3/4", 1", 5/4", 3/2" alebo dokonca 2". Najčastejšie sa využívajú nosníky s priemerom 1" (väčšie modely sa vyskytujú skôr v priemyselných alebo veľkoplošných budovách). Veľkosť nosníka má vplyv na prúdenie vykurovacieho média a ovplyvňuje celkovú výkonnosť systému podlahového vykurovania.

Dôležitosť kvality a hydraulického vyváženia

Hoci rozdeľovač nie je mechanicky náročné zariadenie, počas prevádzky je sústavne namáhané. Práve preto je mimoriadne dôležité klásť dôraz na jeho kvalitu. Rozdeľovač je bohužiaľ prvok, ktorý patrí pri kúrení medzi najpodceňovanejšie. Znižovanie nárokov na jeho kvalitu môže mať na celý vykurovací systém negatívne dopady.

Riziká nekvalitných rozdeľovačov

Niektorí výrobcovia v snahe ušetriť predávajú rozdeľovače s veľmi tenkou hrúbkou steny alebo bez systémov na zachytávanie oxidu železa. Hoci sú takéto rozdeľovače výrazne lacnejšie, môže dôjsť k mikroprasklinám v stenách rozdeľovača a úniku vykurovacej kvapaliny, čo vedie k vážnym poruchám systému.

Význam hydraulického vyváženia

Pre maximálny komfort pri minimálnej spotrebe energie je hydraulické vyváženie mimoriadne dôležité. V každom systéme podlahového vykurovania je potrebné vyriešiť otázku hydraulického vyváženia. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne. Rozdeľovače s menším prietočným množstvom umožňujú lepšie vyregulovanie kúrenia.

Odporúčania pre výber

Pri správnom výbere rozdeľovača je dôležité prihliadať na viacero aspektov. V prípade dilemy, ktorý rozdeľovač bude vhodný pre konkrétnu budovu, je vždy dobré poradiť sa so špecialistom. Vďaka správnemu výberu rozdeľovačov je možné zabezpečiť optimálnu teplotu v každej miestnosti a zvýšiť komfort užívateľov.

• Kvalita materiálu: V prvom rade, ak chceme, aby rozdeľovač správne a dlho fungoval, mali by sme staviť na jeho kvalitu a kvalitu materiálu, z ktorého je vyrobený.
• Prietokomery: Pre jednoduchú a prehľadnú reguláciu prietoku určite odporúčame rozdeľovače s prietokomermi na rozvádzacej tyči. Rozdeľovač pre podlahové vykurovanie môže byť s prietokomermi (majú od 2 do 16 okruhov) alebo bez nich.
• Termoelektrické hlavice: Sú nevyhnutným doplnkom, pokiaľ chceme mať teplotnú reguláciu riešenú cez priestorové termostaty. Je nutné si však overiť ich kompatibilitu (pokiaľ kombinujeme viacero výrobcov). Medzi ďalšie doplnky sa môžu zaradiť konzoly na uchytenie rozdeľovača do skrinky a samotné skrinky na umiestnenie rozdeľovača. Istotou je vsadiť na jedného výrobcu, aby sa zabezpečila kompatibilita komponentov.

V súčasnosti je dostupných mnoho už skompletovaných rozdeľ

Čo je kombinovaný rozdeľovač na kúrenie a jeho význam v modernom systéme

Rozdeľovače vo vykurovaní sú kľúčové zariadenia, ktoré slúžia na efektívne a rovnomerné rozdeľovanie tepla a teplej vody medzi rôzne vykurovacie okruhy v budove. Sú neoddeliteľnou súčasťou inštalácie rôznych druhov vykurovania, či už ide o podlahové alebo radiátorové systémy. Voda ohriata v kotli prechádza cez tieto rozdeľovače a je následne distribuovaná do jednotlivých vetiev, kde prostredníctvom rúrok odovzdáva teplo akumulačnej vrstve alebo radiátorom.

Tieto zariadenia sa zvyčajne nachádzajú v technických miestnostiach budovy, ako sú kotolne alebo špeciálne určené skrinky. Rozdeľovač sa v základnom prevedení skladá z prívodného a spätného zberača. Pri prívodnom rozdeľovači je možné samostatne uzavrieť každý z okruhov, zatiaľ čo spätný zberač zaisťuje optimálne hydraulické vyváženie systému.

Typy rozdeľovačov a potreba kombinovaných systémov

Rozdeľovače podlahového kúrenia môžeme rozdeliť v závislosti od tepelnej potreby budovy a spôsobu fungovania vykurovacieho systému. Na trhu sa bežne vyskytujú dva základné druhy:

• Radiátorový rozdeľovač: Určený výhradne pre systémy s radiátormi.
• Podlahový rozdeľovač: Navrhnutý pre nízkoteplotné podlahové systémy.

V budovách s nízkou tepelnou potrebou a dobrou izoláciou podkladu, stien a strechy je často možné vykúriť objekt len podlahovkou. Avšak v starších alebo termicky slabo izolovaných budovách s veľkou tepelnou potrebou podlahové kúrenie nemusí stačiť na pokrytie tepelných strát celej plochy. V takom prípade je optimálnym riešením kombinovaný systém s radiátormi.

Hybridný rozdeľovač pre zmiešané vykurovanie

Ak budova vyžaduje použitie zmiešaného podlahovo-radiátorového vykurovacieho systému, je nutné zvoliť hybridný rozdeľovač. Tento komponent je vybavený primeraným množstvom miešacích a regulačných ventilov, aby zabezpečil optimálnu teplotu v každej miestnosti. Čím viac miestností systém obsluhuje, tým viac okruhov by mal rozdeľovač obsahovať.

Pri kombinácii podlahového kúrenia s radiátormi je rozdeľovač vybavený dodatočnými ventilmi a regulátormi, ktoré sú zodpovedné za reguláciu prívodu teplej vody do príslušných zariadení. Hlavným dôvodom pre toto zložité riešenie je fakt, že tieto obehy vyžadujú úplne odlišné zásobovanie teplotou:

Z tohto dôvodu je efektívnym riešením nastaviť zdroj tepla na vyššiu teplotu pre radiátory a pred sekciou podlahového vykurovania nainštalovať termostatický miešací ventil. Ten premieša horúcu vodu so spiatočkou tak, aby dosiahla požadovanú nižšiu teplotu. Zásobovanie podlahového vykurovania teplotou vyššou ako 35 - 40 °C sa neodporúča zo zdravotných a komfortných dôvodov.

Združený rozdeľovač a zberač (RS KOMBI)

Pre kotolne a strojovne tepla je určený združený rozdeľovač a zberač (RS KOMBI). Ide o dvojkomorové teleso štvorcového prierezu, vyrobené z ohýbaných oceľových profilov. Medzi najväčšie výhody použitia RS KOMBI oproti klasickým oddeleným komponentom patrí:

• Súbežné vedenie prívodného a vratného potrubia.
• Jednoduché a prehľadné pripojenia vetiev, najmä pri použití zmiešavačov.
• Výrazná úspora priestoru a času pri montáži.

Materiály a konštrukcia: Na čom záleží?

Rozdeľovače sú počas prevádzky sústavne namáhané, preto je kvalita materiálu kritická. Výrobcovia najčastejšie používajú dva materiály:

Mosadzné rozdeľovače

Zariadenia vyrobené z mosadze sa vyznačujú vysokou odolnosťou voči korózii a mechanickému opotrebeniu. Kvalitný mosadzný 5-okruhový alebo 6-cestný rozdeľovač predstavuje profesionálne riešenie s vysokou hrúbkou steny. Napríklad mosadz podľa normy UNI EN 12165 CW617N obsahuje približne 60 % medi, čo zaručuje dlhú životnosť a odolnosť voči tlaku.

Nerezové rozdeľovače

Rozdeľovače z nehrdzavejúcej ocele (napríklad série NOVA alebo Schutz) vykazujú vynikajúce antikorózne vlastnosti. Nerezové rozdeľovače s 1″ dimenziou sú často osadené precíznymi švajčiarskymi prietokomermi, ktoré zaručujú presné meranie a nezanášajú sa nečistotami.

Upozornenie: Mnohí výrobcovia v snahe ušetriť predávajú rozdeľovače s veľmi tenkou hrúbkou steny. V takýchto prípadoch môže dôjsť k mikroprasklinám a úniku vykurovacej kvapaliny.

Kľúčové komponenty pre správnu reguláciu

Pre maximálny komfort pri minimálnej spotrebe energie je nevyhnutné hydraulické vyváženie. Na rozdeľovači k tomu slúžia nasledujúce prvky:

1. Prietokomery (Flowmetre): Regulačné šróbenia so stupnicou na prívodnej tyči, ktoré umožňujú vizuálnu kontrolu a nastavenie prietoku v litroch za minútu.
2. Termostatické vložky: Umiestnené na zbernej (spiatočnej) tyči, pripravené na osadenie termoelektrických hlavíc pre automatickú reguláciu cez priestorové termostaty.
3. Odvzdušňovacie a vypúšťacie ventily: Slúžia na odstránenie vzduchu zo systému a na preplach či čistenie potrubia po rokoch prevádzky.

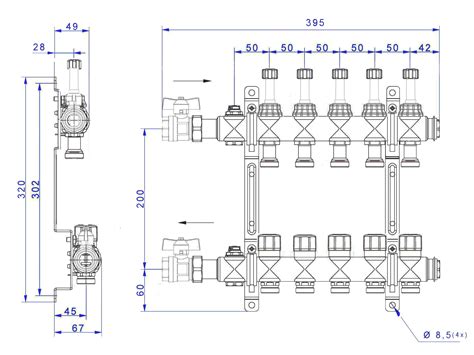

4. Nosník rozdeľovača: Slúži na distribúciu média a môže mať rôzne priemery (3/4", 1", 5/4"). Najčastejšie sa v domových inštaláciách využíva priemer 1".

Pri inštalácii je dôležité pamätať na to, že zverný adaptér 3/4“ pre pripojenie vykurovacích rúrok sa zvyčajne objednáva zvlášť podľa konkrétneho priemeru použitej rúrky. Výstupy rozdeľovača bývajú vzájomne predsadené pre jednoduchšiu montáž a napojenie potrubia.
