Tepelné čerpadlo je moderný a ekologický vykurovací systém, ktorý využíva účinnú technológiu na získavanie energie z nášho prostredia. Tento vykurovací systém dokáže čerpať energiu z okolitého vzduchu, zeme alebo podzemnej vody a následne ju využiť na vykurovanie obytných priestorov a ohrev vody. Vďaka využitiu energie z prostredia dokáže tepelné čerpadlo jednoducho a efektívne zabezpečiť vysokú úroveň tepelnej pohody v domácnosti.
Princíp fungovania všetkých typov tepelných čerpadiel je založený na rovnakom základe, pričom sa líši iba konkrétny zdroj využívanej energie. Spôsob fungovania tepelného čerpadla možno prirovnať k princípu činnosti chladničky, s tým rozdielom, že namiesto chladu produkuje teplo.
Kľúčové komponenty a princíp činnosti
Pre správne fungovanie tepelného čerpadla sú nevyhnutné nasledujúce komponenty:
- Zdroj tepla: Prostredie (vzduch, zem, voda), z ktorého sa získava energia.
- Tepelné čerpadlo: Zariadenie, ktoré umožňuje využitie získaného tepla z prostredia.
- Systém distribúcie a skladovania tepla: Systém, ktorý distribuuje teplo do obytných priestorov a prípadne ho ukladá do zásoby.

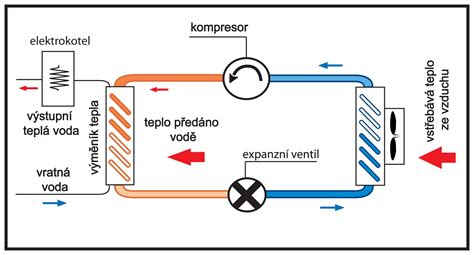

Technický princíp fungovania tepelného čerpadla pozostáva zo štyroch základných krokov, ktoré prebiehajú nepretržite v uzavretom cykle:
1. Odparovanie
V takzvanom výparníku sa teplo z prostredia odovzdáva do okruhu tepelného čerpadla. Za absorpciu a prenos tepelnej energie je zodpovedné chladivo. Chladivo absorbuje teplo z prostredia v kvapalnom stave, čo spôsobuje jeho odparovanie a premenu na plynné skupenstvo.
2. Kompresia
V kompresore, poháňanom elektrickým prúdom, sa plynné chladivo stláča. Týmto procesom sa výrazne zvyšuje jeho tlak a teplota. Tento princíp si možno prirovnať k pumpe na bicykel, ktorá sa pri pumpovaní vzduchu zahrieva.
3. Skvapalňovanie
V treťom kroku odovzdáva stlačené a zohriate chladivo svoje teplo vykurovaciemu okruhu. Tým sa ochladzuje a mení sa opäť na kvapalinu. Tento proces prebieha v takzvanom kondenzátore pomocou výmenníka tepla. Získané teplo sa následne ukladá do zásobníka teplej vody a akumulačného zásobníka.
4. Expanzia
V poslednom kroku sa tlak kvapalného chladiva opäť zníži v expanznom ventile. Tým sa ďalej ochladzuje, až kým nedosiahne svoju pôvodnú teplotu. Po tomto kroku sa cyklus tepelného čerpadla môže zopakovať. Ochladzovanie kvapaliny pod tlakom a následné zníženie tlaku možno pozorovať napríklad pri sprejoch v plechovke - po dlhšom používaní plechovka výrazne vychladne.
Heat Pumps Explained - How Heat Pumps Work HVAC
Typy tepelných čerpadiel podľa zdroja energie
Existujú tri hlavné typy tepelných čerpadiel, ktoré sa líšia zdrojom získavanej energie:
Tepelné čerpadlo vzduch-voda
Pri tomto type tepelného čerpadla slúži tepelná energia vonkajšieho vzduchu ako primárny zdroj tepla. Inštalácia jednotky do exteriéru je pomerne jednoduchá a nevyžaduje rozsiahle stavebné úpravy. Tepelné čerpadlo vzduch-voda funguje na princípe absorpcie tepla z okolia okruhom s chladivom. Okolitý vzduch je nasávaný ventilátorom, prechádza do výmenníka tepla a v okruhu tepelného čerpadla sa mení na využiteľnú tepelnú energiu prostredníctvom cyklu odparovania, kompresie, skvapalňovania a expanzie chladiva.
Rozhodujúcim faktorom pre účinnosť tohto typu čerpadla je teplota zdroja energie. Teplota vzduchu nie je konštantná a mení sa v závislosti od ročného obdobia, čo si vyžaduje kompenzáciu systémom tepelného čerpadla. Moderné tepelné čerpadlá vzduch-voda dokážu efektívne pracovať až do teplôt -20 °C a sú vybavené ochranou proti zamŕzaniu.
Tepelné čerpadlo zem-voda (geotermálne)
Fungovanie tepelného čerpadla zem-voda je založené na princípe využitia geotermálnej energie. Tento typ tepelného čerpadla využíva tepelnú energiu uloženú v zemi ako zdroj tepla. Na získavanie tepla zo zeme sa používajú zemné sondy alebo zemné kolektory, ktoré následne v cykle tepelného čerpadla premieňajú získané teplo na využiteľnú energiu na vykurovanie a prípravu teplej vody. Využívanie geotermálnej energie si vyžaduje zemné práce alebo vrty. Zem má relatívne konštantnú teplotu počas celého roka, čo zabezpečuje vysokú efektivitu tepelného čerpadla.
Zemné kolektory sú položené blízko povrchu a absorbujú tepelnú energiu zo slnka a zeme. Geotermálne sondy sú zapustené do zeme vertikálne a získavajú teplo z hĺbky desiatok metrov. Hoci inštalácia zemných čerpadiel vyžaduje vyššie počiatočné náklady a rozsiahlejšie plánovanie, dlhodobo garantujú stabilnú prevádzku.
Tepelné čerpadlo voda-voda
Tepelné čerpadlo voda-voda využíva ako zdroj tepla tepelnú energiu podzemnej vody. Na jeho fungovanie sú potrebné dve studne: odberová studňa, z ktorej sa čerpá podzemná voda, a vsiakovacia studňa, do ktorej sa použitá voda vracia. Podzemná voda má konštantne vysokú teplotu počas celého roka, čo umožňuje spoľahlivú prevádzku tepelného čerpadla aj pri nižších vonkajších teplotách. Fungovanie tohto typu čerpadla je založené na uzavretom okruhu chladiva, ktoré absorbuje tepelnú energiu podzemnej vody a využíva ju na vykurovanie.
Pri plánovaní inštalácie tepelného čerpadla voda-voda je dôležitá ochrana vody a kvalita podzemnej vody, ktorá môže ovplyvniť efektívnosť a životnosť systému.
Funkcie a výhody tepelných čerpadiel
Celoročný komfort: Vykurovanie aj chladenie
Genialita tepelného čerpadla spočíva v jeho schopnosti nielen vykurovať, ale aj chladiť. Vďaka tomu možno zariadenie využívať po celý rok a obísť sa bez dodatočnej klimatizačnej jednotky. Funkcia chladenia je možná vtedy, ak má jednotka reverzibilnú funkciu, ktorá umožňuje obrátenie pracovného cyklu. V tomto režime sa teplo z interiéru odvádza do vonkajšieho prostredia, čím sa ochladzuje vykurovací systém.
Ekonomické a ekologické riešenie
Rastúce environmentálne povedomie a zvyšujúce sa náklady na energie robia z tepelných čerpadiel čoraz populárnejšie riešenie. Tieto moderné zariadenia využívajú energiu z obnoviteľných zdrojov, čím znižujú účty za vykurovanie a prispievajú k trendu udržateľnej výstavby. V porovnaní s tradičnými systémami, ako sú plynové alebo olejové kotly, môžu tepelné čerpadlá priniesť reálne úspory.
Vysoká energetická účinnosť tepelných čerpadiel, meraná koeficientom COP (Coefficient of Performance), znamená, že na výrobu určitého množstva tepla spotrebujú menej elektrickej energie. Čím vyššia hodnota COP, tým nižšie prevádzkové náklady a menšia spotreba energie.
Všestrannosť a integrácia
Tepelné čerpadlá sú vhodné do moderných aj rekonštruovaných budov. Je možné ich integrovať s podlahovým vykurovaním alebo fotovoltaickými systémami, čo ďalej zvyšuje ich efektivitu. Nízkoteplotné vykurovacie systémy, ako je podlahové vykurovanie, sú ideálnymi partnermi pre tepelné čerpadlá, pretože čerpadlá dosahujú najvyššiu účinnosť pri nižších teplotách vykurovacej vody.
Kombinácia tepelného čerpadla s fotovoltaikou umožňuje maximálne využitie slnečnej energie na napájanie systému, čím sa ďalej znižujú prevádzkové náklady a zvyšuje energetická nezávislosť.
Výber a inštalácia tepelného čerpadla
Výber vhodného modelu tepelného čerpadla závisí od viacerých faktorov, ako sú lokalita, dostupné zdroje energie, tepelné straty budovy a individuálne potreby používateľa. Pri kúpe je dôležité venovať pozornosť technickým parametrom, ako sú vykurovací výkon, rozsah prevádzkových teplôt a hlučnosť.
Kľúčové faktory pri výbere
- Typ tepelného čerpadla: Vzduch-voda, zem-voda, voda-voda.
- Výkon tepelného čerpadla: Musí zodpovedať tepelným stratám budovy.
- Účinnosť: Meraná pomocou COP a SCOP (Seasonal Coefficient of Performance).
- Možnosť chladenia: Ak je požadovaná funkcia chladenia.
- Dostupnosť inštalačného priestoru: Najmä pri systémoch zem-voda.
- Náklady na inštaláciu a prevádzku.
- Kompatibilita s existujúcim vykurovacím systémom.
Dôležitosť pravidelnej údržby
Pre bezporuchový chod a dlhú životnosť tepelného čerpadla je kľúčová jeho pravidelná údržba a servis. Systematické technické kontroly umožňujú včasné odhalenie a odstránenie prípadných porúch, čím sa predchádza nákladným haváriám a zabezpečuje sa stabilná prevádzka.
Dotácie a podpora
Na Slovensku existuje niekoľko programov podporujúcich kúpu a montáž tepelných čerpadiel, čo robí túto technológiu finančne dostupnejšou. Medzi významné programy patria napríklad:
- Program „Čistý vzduch“: Zameraný na výmenu starých, neefektívnych vykurovacích systémov za moderné, energeticky úsporné riešenia.
- Program „Moje teplo“: Určený pre osoby stavajúce nové, energeticky úsporné rodinné domy.
Tieto dotačné programy môžu pokryť značnú časť nákladov na kúpu a inštaláciu tepelného čerpadla, čím zvyšujú jeho rentabilitu.
