Spoločnosť Protherm, tradičný slovenský výrobca, ponúka kvalitné a inovatívne vykurovacie kotly, ktoré spájajú výnimočné, úsporné a elegantné riešenia s pokročilou technológiou. Medzi ich produkty patrí aj elektrický kotol RAJA/RAY, navrhnutý v štýle plynových závesných kotlov, s mikroprocesorovým riadením pre jednoduché a prehľadné ovládanie.
Charakteristika elektrického kotla Protherm RAJA/RAY
Elektrický kotol RAJA/RAY je určený na vykurovanie rodinných domov, bytov, kancelárií či prevádzok a slúži ako priamy zdroj tepla. Vďaka svojmu závesnému prevedeniu umožňuje aj prípravu teplej vody v externom zásobníku. Kotol disponuje funkciou automatického odopínania výkonových stupňov v závislosti na aktuálnom zaťažení domovej elektrickej siete, čím predchádza preťaženiu.
Kotol je možné využiť aj ako súčasť akumulačného alebo zmiešaného vykurovacieho systému. Ovládací panel poskytuje prehľadné zobrazenie teploty, okamžitého výkonu kotla a tlaku vo vykurovacom systéme. K kotlu Protherm Raja/Ray je možné pripojiť externý zásobník alebo bojler na ohrev úžitkovej vody (TÚV).
Štandardná výbava a bezpečnosť
V rámci štandardnej výbavy kotol obsahuje všetky dôležité bezpečnostné prvky, ako sú:
- Poistný ventil
- Odvzdušňovací ventil
- Vysokoúčinné čerpadlo
- Expanzná nádoba (8 litrov)
- Bezpečnostná tepelná poistka proti prehriatiu
- Protimrazová ochrana
- Ochrana proti zablokovaniu čerpadla
Regulácia výkonu kotla je možná plynule v rozsahu od 1 kW až do 28 kW, pričom regulácia prebieha po jednom stupni. Kotol je zároveň vybavený ochranou proti preťaženiu siete. V prípade detekcie preťaženia automaticky zníži výkon, čím zabráni výpadku elektrického prúdu. Kotol tiež podporuje ovládanie pomocou trojfázového regulátora.
Vlastnosti a výhody elektrických kotlov Protherm RAY
Elektrické kotly RAY sa vyznačujú jednoduchým a nenáročným ovládaním, ktoré je zabezpečené mikroprocesorovým riadením. Zabudované vysokoúčinné čerpadlo zaisťuje rýchle zohriatie radiátorov alebo podlahového vykurovania a je mimoriadne tiché. Nízka hlučnosť vďaka kvalitnej izolácii a praktické rozmery umožňujú inštaláciu aj v obytných priestoroch.
Kľúčové vlastnosti:
- Originálny kód produktu: 0010023672 (pre RAY 12 KE)
- Výkon: 2 až 28 kW
- Energetická trieda D (pre vykurovanie), B (pre ohrev vody)
- Nízka hmotnosť: iba 24 kg
- Inštalácia na stenu
- Intuitívne ovládateľný LED displej
- Integrované eBus komunikačné rozhranie pre širokú variabilitu pripojenia rôznych druhov regulácie
- Možnosť pripojenia externého zásobníka na ohrev TÚV
- Priestorovo úsporný vďaka minimálnym rozmerom
- Vysoko účinný elektrokotol vďaka plynulej modulácii, ktorá automaticky prispôsobuje výkon kotla aktuálnej potrebe tepla
- Možnosť zapojenia viacerých elektrokotlov do kaskády
- Automatické zaznamenávanie neštandardných prevádzkových stavov
- Ovládanie kotla prostredníctvom signálu HDO
- Možnosť ovládania cez internet pomocou GSM brány a smart regulátora MiGo
- Integrovaná základná ekvitermická regulácia - postačuje dokúpenie snímača vonkajšej teploty, ideálne pre podlahové kúrenie
- Jednoduchá a rýchla údržba
- Krytie IP 40
- Elegantný a moderný dizajn
- Vyrobený v Európskej únii
- Záruka 2 roky
Možnosti pripojenia a regulácie:
- Pripojenie radiátorov s termostatickými hlavicami
- Pripojenie malých radiátorov s termostatickými hlavicami
- Pripojenie malých radiátorov s elektrickým ovládaním
- Pripojenie externého zásobníka teplej úžitkovej vody pomocou trojcestného prepínacieho ventilu a snímača teploty vody NTC (nie je integrovaný v kotli, nutné dokúpiť ako príslušenstvo)
Ak nie je nastavený minimálny výkon kotla, bude kotol pracovať iba na najnižšom výkone. Protherm RAY má široký rozsah výkonových rád od 6,0 kW až do 28,0 kW, čo dokáže pokryť všetky potreby užívateľov a zabezpečiť komfortnú a maximálne ekonomickú prevádzku.
Rozmery a pripojenie

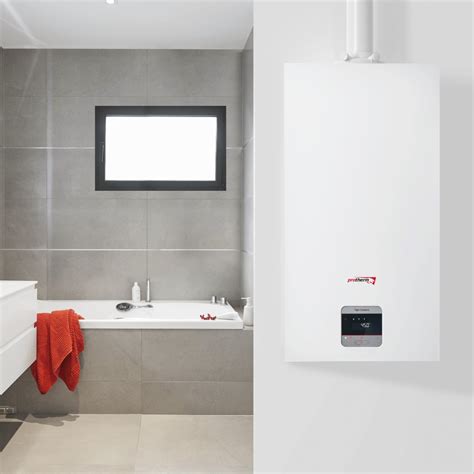

Kompaktné rozmery a mimoriadne tichá prevádzka umožňujú montáž závesného elektrického kotla Protherm RAY aj v obytných priestoroch. Najmä pre praktické rozmery je ideálnou voľbou pri modernizácii rôznych objektov, kde nie je dostupný plyn, alebo sa zvykne tiež využívať ako záložný zdroj k hlavnému zdroju tepla. Pomerne často sa používa aj pri inštaláciách v novostavbách, kde sa často zabúda na vyčlenenie priestoru pre technické zariadenia.
| Parameter | Hodnota |
|---|---|
| Výška kotla | 740 mm |
| Šírka kotla | 410 mm |
| Hĺbka kotla | 310 mm |
| Hmotnosť bez vody | 24 kg |

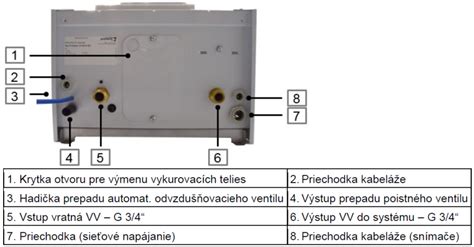

Pripojovacie závity elektrokotla RAY 12 KE na napojenie médií:
- Prívod kúrenia - vonkajší závit G3/4“
- Spiatočka kúrenia - vonkajší závit G3/4“
Prívod elektriny a istenie elektrokotla RAY 12 KE pri napojení na elektrickú rozvodnú sieť:
- Trojfázové pripojenie: 3 x 400V / 230V AC
- Minimálny prierez prívodného kábla: 5 x 2,5 mm²
- Požadovaný istič pre kotol: 20 A
Odporúčaná regulácia
Pre dosiahnutie maximálnych úspor pri prevádzke kotla je kľúčové zvoliť správny spôsob regulácie.
Pre radiátorové ústredné kúrenie:
Najvhodnejšie sú regulátory, ktoré snímajú priestorovú teplotu. Pre elektrické kotly Protherm RAY sú k dispozícii káblové izbové regulátory (napr. manuálny Thermolink Select, nastaviteľné Thermolink P alebo MiSet s týždňovým programom) alebo bezdrôtové programovateľné digitálne termostaty (Thermolink RC alebo MiSet R).
Pre podlahové/stenové kúrenie (nízkoteplotné systémy):
Sú vhodné ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Nízkoteplotné systémy majú dlhšiu dobu nábehu, preto potrebujú včasné informácie o zmene vonkajšej teploty. Kotol so správne nastavenou ekvitermickou reguláciou pracuje úspornejšie a šetrí peniaze. Elektrokotly Protherm RAY majú integrovanú základnú ekvitermickú reguláciu, ktorú je možné aktivovať dokúpením a pripojením snímača vonkajšej teploty.
Ak potrebujete riadiť jeden vykurovací okruh (napr. iba podlahové kúrenie) a zároveň ohrev TÚV, odporúča sa použiť ekvitermický regulátor Thermolink P alebo systémový ekvitermický eBus regulátor MiPro.
Temperature Controller Parameter Setting #PID #Controller with #SSR
Diaľkové ovládanie:
Pre ovládanie elektrokotla na diaľku pomocou aplikácie v smartfóne sa odporúča použiť smart regulátor MiGo, ktorý cez integrované eBus rozhranie a WiFi pripojenie dokáže komunikovať s kotlom z akéhokoľvek miesta s prístupom k internetu.
Pre zložitejšie systémy s viacerými vykurovacími okruhmi (napr. kombinácia podlahového a radiátorového ústredného kúrenia) sa odporúča konzultácia s projektantom kúrenia alebo odborným predajcom.
Príklady použitia
Elektrický kotol Protherm RAY je priestorovo úsporný a vhodný pre široké spektrum aplikácií:
- Vykurovanie domácností alebo administratívnych priestorov
- Vykurovanie rodinných domov, bytov a rekreačných objektov
- Elektrický kotol vhodný aj na podlahové kúrenie
- Vykurovanie obchodných a výrobných prevádzok
- S možnosťou pripojenia externého zásobníka pre ohrev teplej vody je ideálny aj pre vykurovanie priemyselných objektov
Zostavy Protherm RAY s externým zásobníkom TÚV
Nový závesný elektrokotol Ray predstavuje najjednoduchší spôsob vykurovania domu pomocou elektrickej energie. Spojenie s externým zásobníkom teplej vody a regulátorom Thermolink P zabezpečuje štandardné potreby teplej vody pre celú rodinu.
Typické zostavy Protherm RAY:
Zostavy zahŕňajú elektrokotol Ray, externý zásobník FE120BM s objemom 117l a regulátor Thermolink P.
- Zostava Ray 6 K + FE 120 BM + Thermolink P
- Zostava Ray 9 K + FE 120 BM + Thermolink P
- Zostava Ray 12 K + FE 120 BM + Thermolink P
- Zostava Ray 14 K + FE 120 BM + Thermolink P
- Zostava Ray 18 K + FE 120 BM + Thermolink P
- Zostava Ray 21 K + FE 120 BM + Thermolink P
- Zostava Ray 24 K + FE 120 BM + Thermolink P
- Zostava Ray 28 K + FE 120 BM + Thermolink P
Technické údaje zostáv:
- Vykurovací výkon (kW): 6kW - 9kW - 12kW - 14 kW - 18kW - 21kW - 24kW - 28kW
- Energetická trieda pre vykurovanie: D
- Energetická trieda pre ohrev vody: B
- Elektrické napätie: 3x230V / 400V+N+PE, 50 Hz
- Rozmery elektrokotla Ray š/v/h (mm): 410 / 740 / 310
- Rozmery zásobníka FE120BM priemer/výška (mm): 590 / 822
- Hmotnosť elektrokotla Ray: 24 kg - 27 kg
- Hmotnosť zásobníka FE120BM (bez vody): 68 kg
- Pripojené komunikačné rozhranie: Integrované rozhranie eBUS umožňuje, aby kotol Ray pracoval aj v rozsiahlejších vykurovacích systémoch s ostatnými Protherm zariadeniami.
Bezpečnostné upozornenia
Montáž, uvedenie do prevádzky a údržbu elektrického kotla musí vykonať oprávnená osoba s príslušnou kvalifikáciou a vyškolená a registrovaná výrobcom, ktorá je zároveň zodpovedná za dodržanie platných predpisov, pravidiel a smerníc. Pri neodbornom použití alebo pri použití v rozpore s určením môže vzniknúť nebezpečenstvo ohrozenia zdravia alebo života používateľa alebo tretích osôb, prípadne vecné škody.
Pri používaní elektrického kotla je potrebné dodržiavať všetky pokyny uvedené v návode na montáž a obsluhu. Návod na montáž a obsluhu sú súčasťou produktu a musia byť uchovávané až do ukončenia prevádzky elektrokotla. Prestavby, úpravy a iné zmeny výrobku nie sú prípustné z bezpečnostných dôvodov. Opravy a údržbu elektrického kotla smú vykonávať iba oprávnené organizácie určené výrobcom.
Výrobca neručí za škody vzniknuté nenáležitým, resp. neprimeraným zaobchádzaním s výrobkom a nezodpovedá za škody spôsobené použitím neoriginálnych náhradných dielov. V prípade nedodržiavania pokynov v návode na montáž a obsluhu zanikajú všetky nároky vyplývajúce zo záruky poskytovanej výrobcom.
O značke Protherm
Protherm je slovenská spoločnosť, ktorá sa zaoberá výrobou a distribúciou tepelných zdrojov a kotlov pre vykurovanie. Bola založená v 90. rokoch a stala sa jedným z popredných výrobcov v tejto oblasti na Slovensku. Vyrába širokú škálu produktov, ako sú plynové kotly, tepelné čerpadlá, solárne kolektory a kotly na pevné palivá. Všetky produkty sú vyrábané z kvalitných materiálov a sú testované podľa medzinárodných štandardov.
V roku 2004 sa značka Protherm úspešne začlenila do koncernu Vaillant Group, vďaka čomu získala možnosť exportovať svoje výrobky do množstva nových krajín po celom svete. Zameranie sa na využívanie obnoviteľných zdrojov energie a ekologické spôsoby vykurovania potvrdilo v roku 2010 predstavenie vlastného solárneho systému Helioset. Orientácia spoločnosti na úsporné a moderné zdroje vykurovania vyvrcholila v roku 2019, keď uviedla na trh vlastné tepelné čerpadlá vzduch - voda GeniaAir. V roku 2021 bola spustená predaj novej generácie kondenzačných kotlov s inovatívnou technológiou FlameFit, ktorá sa dokáže automaticky prispôsobiť meniacej sa kvalite plynu.
Za niekoľko desaťročí svojej existencie si spoločnosť Protherm vybudovala širokú sieť obchodných a servisných partnerov, čo umožňuje zákazníkom získať rýchly prístup k produktom a potrebným službám.
