Vykurovanie s núteným obehom v polyfunkčnom objekte Gate One

Hotelový objekt Gate One na Galvaniho ulici predstavuje moderný polyfunkčný komplex, ktorý kombinuje hotelové služby s reštauráciou, kaviarňou, administratívnymi priestormi na prenájom a kongresovými priestormi. Pri návrhu systému vykurovania bola kladená vysoká pozornosť na funkčnosť, efektívnu prevádzku a zachovanie požadovaného komfortu.

Pohľad na modernú architektúru polyfunkčného objektu

Princípy návrhu vykurovacieho systému

Cieľom projekčných prác bolo nájsť optimálne riešenie vykurovania s ohľadom na variabilitu využitia objektu a minimalizáciu prevádzkových nákladov. Z tohto dôvodu boli aplikované rôzne systémy vykurovania pre špecifické priestory, aby sa umožnilo efektívne temperovanie a minimalizovali sa straty energie v nevyužívaných zónach.

Rozdelenie vykurovacích systémov podľa zón

  • Prenajímateľné kancelárske priestory a hotelové izby sú vykurované pomocou VZT (ventilačné a vzduchotechnické) jednotiek, konkrétne fan-coilových jednotiek.
  • Podružné priestory a kancelárie na 1. a 2. nadzemnom podlaží využívajú vykurovacie telesá.
  • Kúpeľne pri izbách sú vybavené špeciálnymi kúpeľňovými rúrkovými vykurovacími telesami.
  • V priestoroch bazéna, zázemia bazéna a vstupnej haly bolo implementované podlahové vykurovanie.
  • Výkon podlahového vykurovania je v prípade potreby doplnený vzduchotechnikou.
  • Kongresovú sálu temperujú podlahové konvektory MINIB COIL bez ventilátora.

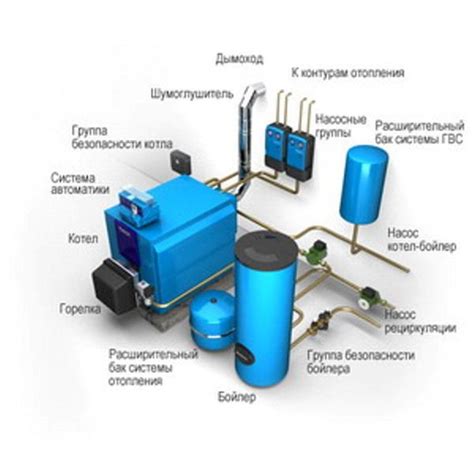

Vizualizácia rôznych typov vykurovacích telies

Technické riešenie rozvodov vykurovacej vody

Centrálny rozvod vykurovacej vody z objektovej kotolne je umiestnený pod stropom 7. nadzemného podlažia. Na každom podlaží sú osadené regulátory tlakovej diferencie a uzatváracie regulačné ventily, ktoré zabezpečujú hydraulickú stabilitu a optimálne rozdelenie vykurovacej vody.

Materiály a komponenty rozvodov

  • Rozvody vedené pod stropom a nad podhľadom sú zhotovené z oceľových rúr (materiál 11 353).
  • Rozvody vedené v podlahe sú zhotovené z plastovo-hliníkového potrubia.
  • Na prívodoch k vykurovacím telesám sú použité priame alebo rohové termostatické ventily s termostatickými hlavicami.
  • Na spätnom potrubí sú osadené priame alebo rohové uzatváraco-regulačné spojky, ktoré umožňujú napúšťanie a vypúšťanie vykurovacích telies.
  • Projektová dokumentácia presne definuje stupeň nastavenia termostatických ventilov a regulačných spojok pre zabezpečenie hydraulickej stability.

Špecifické vykurovacie telesá a systémy

V objekte sú použité rôzne typy vykurovacích telies a systémov, ktoré zodpovedajú funkčnému využitiu jednotlivých priestorov.

  • V priestoroch s vykurovacími telesami sú inštalované panelové vykurovacie telesá KORAD P90.
  • V kúpeľniach pri hosťovských izbách sú použité kúpeľňové rúrkové vykurovacie telesá KO.
  • V priestore pred zasklenou stenou v kongresovej sále sú osadené podlahové konvektory MINIB COIL bez ventilátora.

Riadenie a regulácia VZT jednotiek

Pred jednotkami VZT sú inštalované uzatváraco-regulačné ventily, uzatváracie guľové ventily, prepúšťacie ventily so stupnicou a regulačný uzol. Tento uzol pozostáva z trojcestného zmiešavacieho ventilu a obehového čerpadla.

  • Uzatváraco-regulačný ventil zabezpečuje hydraulické vyregulovanie VZT zariadení.
  • Prepúšťací ventil zaisťuje trvalý minimálny prietok pred jednotkou, čím zabezpečuje okamžité dodanie tepla po zapnutí.
  • Trojcestný regulačný ventil riadi kvalitatívny stav vykurovacieho média na základe požiadaviek vzduchotechniky.
  • Obehové čerpadlo pokrýva tlakové straty výmenníka tepla a trojcestného ventilu a zároveň slúži ako protimrazová ochrana výmenníka.

Kotolňa a zdroj tepla

Kotolňa je umiestnená na 7. nadzemnom podlaží. Pri výbere kotlov bol kladený dôraz na minimálnu hlučnosť prevádzky vzhľadom na blízkosť hotelových izieb. Zvolené boli liatinové kotly Buderus.

Technické parametre kotlov a rozvodov

  • Na pokrytie potreby tepla slúžia tri teplovodné liatinové kotly Buderus G 434 X Ecostream - 375, každý s výkonom 375 kW, vybavené atmosférickým horákom.
  • Obeh vykurovacej vody v kotlovom okruhu zabezpečujú samostatné dvojité obehové teplovodné čerpadlá pre každý kotol.
  • Obeh vykurovacej vody v radiátorovom vykurovaní a vo VZT jednotkách zabezpečujú dvojité čerpadlá s elektronickým riadením otáčok.
  • Obeh vykurovacej vody pre ostatné odbery zaisťujú dvojité trojstupňové čerpadlá.
  • Regulácia vykurovacej vody pre podlahové a radiátorové vykurovanie je ekvitermická, závislá od vonkajšej teploty.
  • Vykurovacia voda pre ohrievač TV, potrebu VZT a ohrev bazénovej vody má konštantný teplotný spád 80/60 °C.

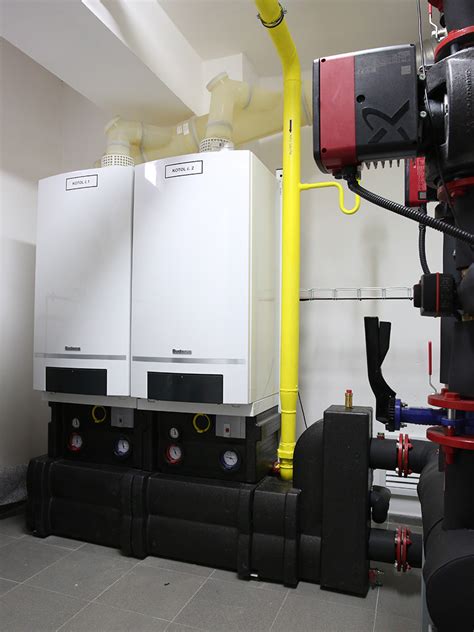

Interiér kotolne s liatinovými kotlami

Príprava teplej úžitkovej vody (TÚV)

Teplej úžitkovej vody je v objekte pripravená centrálne v zásobníkových ohrievačoch.

  • Pre hotelovú časť sa pripravuje v zásobníkových ohrievačoch s celkovým objemom 2 250 litrov (tri jednotky Buderus LOGALUX, typ L3T - 3x 750 l).
  • Pre kuchyňu na 1. a 2. NP sa používa zásobníkový ohrievač DK-1 000 s objemom 1 000 litrov.
  • V administratívnej časti a nájomných priestoroch sa TÚV pripravuje lokálnym elektrickým ohrevom v elektrických zásobníkových ohrievačoch.
  • Voda sa do systému dopĺňa cez úpravňu vody WWT.

Odvod spalín a kondenzátu

Spaliny z kotolne sú odvádzané antikorovým komínovým telesom s vnútorným priemerom 450 mm, pričom pre každý kotol je samostatné teleso. Komínové teleso je upevnené na stolici a kondenzát sa odvádza v spodnej časti komína.

Systémy vnútornej kanalizácie

Vnútorná kanalizácia je navrhnutá ako delená, v súlade s vyhláškou č. 575/2005 Z. z. Rozlišuje sa splašková kanalizácia, kanalizácia pre odpadové vody s obsahom tukov a škrobov, kanalizácia z garáže a dažďová kanalizácia.

Detaily kanalizačných systémov

  • Splašková kanalizácia odvádza odpadové vody z hotelových izieb, sociálnych zázemí a toaliet.
  • Odpadové vody z kuchyne sú predčistené v lapači tukov.
  • Odpadové vody obsahujúce škrob sú predčistené v lapači škrobov.
  • Voda z podlahy garáže sa odvádza do odlučovača ropných látok a následne prečerpáva do splaškovej kanalizácie.
  • Dažďové vody zo spevnených plôch sú odvádzané cez retenčnú nádrž.
  • Dažďové vody zo strechy, terás a lodžií sú odvádzané vnútornou dažďovou kanalizáciou do vsakovacieho systému.
  • Zrážková voda z garážovej rampy sa zbiera líniovým žľabom a odvádza do prečerpávacej šachty.
  • Odpadové vody zo strojovne stabilného hasiaceho zariadenia (SHZ) sú prečerpávané do areálovej kanalizácie.

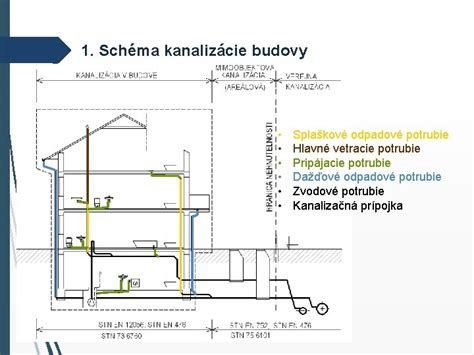

Schéma systému vnútornej kanalizácie

Odvodnenie strechy a terás

Na odvodnenie strechy budovy bol navrhnutý podtlakový systém. Terasy a lodžie sú odvodňované pomocou elektricky vyhrievaných plastových vtokov.

  • Na plochých strechách sú umiestnené podtlakové, elektricky vyhrievané plastové dažďové vtoky s košmi na lístie.
  • Potrubie podtlakovej dažďovej kanalizácie je tepelne izolované proti kondenzácii.
  • Terasy a lodžie sú odvodňované pomocou elektricky vyhrievaných plastových vtokov DN 50/75 so suchou zápachovou uzávierkou.

Systémy vodovodu

Budovu zásobuje pitnou vodou verejný vodovod. V objekte sú rozvody pitnej, teplej úžitkovej (TÚV) a úžitkovej vody.

Rozvody pitnej vody

  • Budova je napojená na verejný vodovod pomocou liatinových rúr DN 100.
  • Vodomerná zostava je umiestnená na 1. podzemnom podlaží.
  • Horizontálny rozvod studenej pitnej vody je zavesený pod stropom 1. PP.
  • Rozvod vody v suteréne je zaizolovaný a zabezpečený proti zamrznutiu elektrickým ohrevom.
  • Na oplachovanie odlučovača tukov slúži výtokový ventil pripojený na vetvu oddelenú od rozvodu pitnej vody zariadením proti spätnému nasatiu.
  • Na zmäkčovanie vody pre kuchyňu sa používa systém Earth Resources Kinetico.

Rozvody teplej úžitkovej vody (TÚV)

  • TÚV sa pripravuje centrálne v zásobníkových ohrievačoch (celkový objem 2 250 l pre hotelovú časť a 1 000 l pre kuchyňu).
  • Hlavný rozvod TÚV je nad podhľadom 7. NP.
  • Cirkuláciu TÚV zabezpečujú cirkulačné čerpadlá riadené podľa poklesu teploty (min. 50 °C, max. 60 °C).
  • Systém umožňuje termodezinfekciu rozvodu TÚV pri teplote nad 70 °C.
  • Na vetvách cirkulačného potrubia sú termoregulačné ventily.

Rozvody úžitkovej vody

  • Záchodové misy, pisoáre a ventily na oplachovanie podláh v garážach sú napojené na rozvod úžitkovej vody čerpanej zo studní v suteréne.
  • Tlak v rozvode úžitkovej vody zabezpečuje automatická tlaková stanica (ATS) Grundfos HYDRO s tromi čerpadlami.
  • ATS je umiestnená spolu s tlakovou expanznou nádobou a prerušovacou nádržou s objemom 3 000 l.
  • Dopĺňanie vody do nádrže zabezpečujú ponorné čerpadlá, v prípade poruchy z rozvodu pitnej vody.
  • Výtoky úžitkovej vody sú označené tabuľkami "úžitková voda".

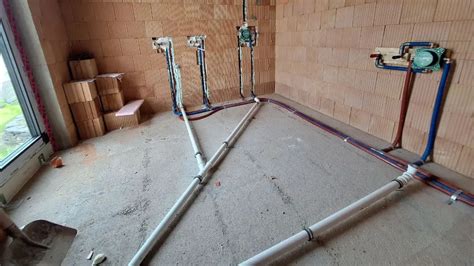

Detail rozvodov vody a TÚV

Systém požiarneho vodovodu

V budove sú umiestnené hadicové navijaky DN 25 s dĺžkou hadice 30 m na hasenie požiaru. Voda sa privádza z prípojky vodovodu a z nádrže SHZ.

  • Na pripojenie mobilnej požiarnej techniky sú z nádrže SHZ vyvedené dve potrubia DN 80, ukončené v exteriéri polospojkami B75.

Požiarne uzávery a tesnenia prestupov

Prestup potrubí cez požiarne deliace konštrukcie sú vybavené certifikovanými požiarnymi uzávermi. Prestupy do úrovne základov majú tesniace profily a prestupy cez strechu a podlahy sú napojené na hydroizolačný systém.

Sanitárne zariaďovacie predmety

Výber sanitárnych zariaďovacích predmetov bol realizovaný podľa špecifikácie projektu interiéru a požiadaviek investora. Zariadenia pre osoby s obmedzenou schopnosťou pohybu spĺňajú špeciálne typologické a legislatívne požiadavky.

Záver

Projekt vykurovania v polyfunkčnom objekte Gate One predstavuje komplexné riešenie, ktoré integruje moderné technológie pre zabezpečenie efektívnej prevádzky, komfortu a energetickej úspory. Rôzne systémy vykurovania, precízne navrhnuté rozvody a pokročilé regulačné prvky prispievajú k celkovej optimalizácii prevádzky budovy.
