Tlak vo vykurovacom systéme: Meranie, regulácia a riešenie problémov

Správny tlak vo vykurovacom systéme je kľúčový pre efektívne fungovanie kúrenia v dome alebo byte. Príliš nízky tlak môže spôsobiť, že radiátory nebudú hriať, zatiaľ čo vysoký tlak predstavuje riziko poškodenia kotla alebo potrubia. Správny tlak vo vykurovacom systéme je kľúčový pre jeho bezproblémovú a efektívnu prevádzku.

Zistilo sa, že tlak vody stúpne každým výškovým metrom o cca 0,1 baru. Ak je výškový rozdiel medzi vykurovacím zdrojom a vykurovacím telesom 5 m, vo vykurovacom systéme potrebujete tlak vody 0,5 baru. Uvedené hodnoty sú len teoretické a minimálne. V praxi na tlak vplýva viacero faktorov, napríklad aj teplota vody - keď stúpa, tlak vody v radiátoroch i v kotle sa zvyšuje. Keď teplota klesá, klesá opäť aj tlak. Navyše tlak nie je v každej časti systému rovnaký.

Čo je manometer a na čo slúži

Tlakomer alebo manometer je zariadenie slúžiace na meranie tlaku, čiže ľubovoľné meradlo tlaku v plyne alebo v kvapaline. Špeciálne druhy tlakomerov môžu mať svoje vlastné názvy, napr. barometer, barograf, aneroid. Ako barometer sa označuje meradlo atmosférického (barometrického) tlaku. Ako manometer sa niekedy označuje len tlakomer na meranie tlaku v uzavretom priestore (napr. V technickej praxi sa najčastejšie merajú tlaky v rozpätí od 10^-12 po 10¹² Pa.

Manometre majú veľmi široké využitie. Od vykurovacích sústav cez domáce vodárne až po výrobné technológie či kotolne. Sú tak nevyhnutnou súčasťou nielen domácností, ale aj priemyselných prevádzok a komerčných objektov. Správny a stabilný tlak je kľúčom k bezpečnej a efektívnej prevádzke vodných a plynových systémov. Zároveň vďaka meraniu tlaku vody predídete nežiaducim výkyvom v systémoch.

Typy manometrov

Na trhu sú dostupné dva základné typy manometrov, a to digitálne a mechanické. Staré tlakomery však často nemajú dostatočnú presnosť a spoľahlivosť.

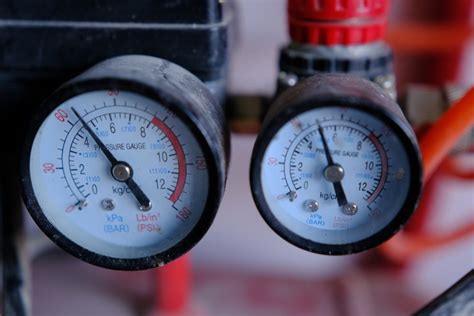

• Mechanické (analógové) manometre: Analógový manometer spoznáte jednoducho podľa klasického ciferníka s ručičkou, ktorá zobrazuje namerané hodnoty.
• Bourdonova trubica: Je vyrobená z mosadze alebo ocele a naplnená kvapalinou, najčastejšie glycerínom. Ide o eliptickú trubicu, pričom jeden koniec je spojený so vstupom tlaku a druhý je uzavretý a spojený s číselníkom. Zvyšujúci sa tlak spôsobuje narovnávanie trubice, čo zaznamená ručička.
• Membránový tlakomer: Obsahuje membránu, ktorá je pripojená k ukazovateľu. Na jednu stranu membrány pôsobí tlak.
• Tlakomery s vlnovcom: Ten sa podľa tlaku zmršťuje alebo expanduje.

Mechanické manometre majú nižšiu obstarávaciu cenu a sú robustnejšie, navyše nevyžadujú napájanie. Ich nevýhodou je však nižšia presnosť a náchylnosť na opotrebovanie.

• Digitálne manometre: Obsahujú snímače, ktorých signál je digitalizovaný a spracovaný mikroprocesorom. Namerané hodnoty sa zobrazujú na displeji. Nevýhodou digitálnych manometrov je vyššia cena a nutnosť napájania, preto je pri výbere vhodné posúdiť požiadavky konkrétnej aplikácie.

Výber a inštalácia manometra

Okrem typu musíte pri výbere vhodného manometra zvážiť niekoľko ďalších parametrov, najmä tlakový rozsah a presnosť merania. Zohľadnite aj prevádzkové podmienky, t. j. teplotu a vlhkosť, a v prípade potreby zvoľte manometer s dostatočným stupňom krytia. Pre správnu inštaláciu a pohodlný odpočet zvážte aj rozmery manometra, typ pripojenia a spôsob inštalácie.

V našej ponuke nájdete kvalitné manometre od popredného výrobcu meracej techniky SUKU pre rôzne médiá a aplikácie. Ponúkame aj všetko príslušenstvo na bezpečné a presné meranie tlaku - kondenzačné slučky, manometrové ventily či uzatváracie kohúty. Ak hľadáte špecifické riešenie alebo digitálne manometre, neváhajte nás kontaktovať.

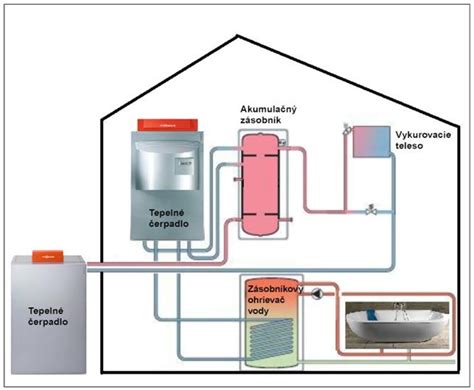

Už vo fáze projektovania vykurovacieho systému sú manometre inštalované na rôznych miestach. To je nevyhnutné na kontrolu tlaku. Väčšina moderných kotlov je vybavená manometrom - teda tlakomerom, ktorý zobrazuje aktuálny tlak vody v systéme. Tento ukazovateľ sa zvyčajne nachádza na prednej časti kotla, prípadne v jeho blízkosti, a tlak zobrazuje v baroch. Tlak môžete skontrolovať buď na používateľskom rozhraní vášho zdroja tepla, alebo na tlakomere. Ten má zvyčajne označenie, ktoré farebne zvýrazňuje ideálny tlak v systéme.

Optimálny tlak vo vykurovacom systéme

Normálny tlak v uzavretom vykurovacom systéme je veľmi dôležitý. Po prvé ide o teplú miestnosť v zime a po druhé o normálnu prevádzku všetkých komponentov kotla. V uzavretých sústavách ústredného kúrenia sa za optimálny považuje tlak v rozmedzí od 1,0 do 2,0 bar. Presná hodnota však závisí od viacerých faktorov - typu kotla, veľkosti a výšky budovy či konkrétneho vykurovacieho systému. Napríklad v dvojpodlažnom rodinnom dome môže byť tlak prirodzene o niečo vyšší než v byte na jednom poschodí.

Primeraný tlak vody potrebujete na to, aby čerpadlo dopravilo vykurovaciu vodu dostatočne rýchlo a v dostatočnom objeme aj k najvzdialenejším vykurovacím telesám. Neexistuje jedna univerzálna hodnota tlaku, záleží na usporiadaní vykurovacej sústavy, veľkosti budovy a ďalších parametroch. Presnú hodnotu tlaku teda musí určiť kúrenár/inštalatér.

Faktory ovplyvňujúce tlak

Aby ste pochopili, aký tlak vo vykurovaní by mal byť normálny, musíte venovať pozornosť počtu podlaží v dome. Takže v jednopodlažných budovách sú tieto ukazovatele v rozmedzí 1,5-2 kg/cm². Na to, aby sa dvojpodlažný dom dobre vykuroval, musí sa tlak udržiavať v rozmedzí 2 - 4 kg/cm². V domoch s deviatimi alebo desiatimi poschodiami je tlak upravený na 5 - 7 kg/cm². Vo výškových budovách sa prakticky rovná ukazovateľom vykurovacieho potrubia a dosahuje 7-10 kg/cm². V mestských vykurovacích sieťach sa tlak zvyčajne dodáva s určitou rezervou, ktorá sa rovná 12 kg/cm².

V systéme vykurovania bytového domu existujú tri typy tlaku:

• Statický tlak: Ukazuje, ako silno alebo slabo chladiaca kvapalina tlačí na potrubia a radiátory zvnútra. Závisí to od toho, aké vysoké je vybavenie. Ak jednoduchými slovami vysvetlíme úlohu statického tlaku v uzavretom vykurovacom systéme, potom sa dá vyjadriť asi takto: to je sila, ktorou kvapalina tlačí na radiátor a potrubie, v závislosti od výšky. Na každých 10 metrov je teda +1 atm. Ale to platí iba pre prirodzený obeh.
• Dynamický tlak: Nazýva sa aj hlava, s ktorou sa voda pohybuje cez systém. Stojí za zmienku, že pri inštalácii uzavretého vykurovacieho systému s cirkulačným čerpadlom sa pri zohľadnení vlastností zariadenia pridáva statický a dynamický tlak.
• Maximálny (prípustný) tlak: Naznačuje, aký tlak sa považuje za bezpečný režim pre štruktúru.

Existujú stavebné predpisy (SNiP), ktoré určujú, či je tlak v systéme prijateľný alebo vyšší ako tento tlak. Ak to nezodpovedá prijatým indikáciám, môže to mať vplyv na kvalitu jej práce. Pretože takmer všetky viacpodlažné budovy používajú vykurovacie systémy uzavretého typu, nie je toľko indikátorov.

Rýchlosť tlaku v systéme vykurovania bytového domu akéhokoľvek typu (sovietsky Chruščov, moderné výškové budovy) sa rovná:

• pre budovy do 5 poschodí - 3-5 atmosfér;
• v deväťposchodových budovách je to 5-7 atm;
• vo výškových budovách od 10 poschodí - 7-10 atm;
• pre vykurovacie potrubie, ktoré vedie z kotolne do systémov spotreby tepla, je normálny tlak 12 atm.

V lete, mimo vykurovacej sezóny, statický tlak vykurovacieho systému zodpovedá výške vodného stĺpca. Pre desaťpodlažnú budovu je to približne 3 kgf/cm2, pre päťpodlažnú budovu - 1,5 kgf/cm2. Keď je prevádzka domácnosti otvorená pre pravidelnú prevádzku a ventily výťahovej jednotky, tlak vo vykurovacích systémoch sa v skutočnosti vyrovná pozdĺž spätného potrubia a bežne sa rovná 3-4 kgf/cm2. Na diaľnici je počas vykurovacej sezóny norma približne 8 atmosfér na prívode a 3 na spiatočke. Ale hydraulický odpor potrubí a domov napojených na diaľnicu bližšie k CHP elektrárni tento pokles uhasí a chladiaca kvapalina môže dosiahnuť vzdialené oblasti s parametrami 6/3,5 a 5/4 kgf/cm2.

Pre vykurovanie súkromného domu zodpovedá za prevádzkyschopnosť zariadenia vlastník, ktorý dokáže udržiavať požadovaný tlak chladiacej kvapaliny v systéme. V takom prípade je potrebné vedieť, aký tlak by mal byť vo vykurovacom kotli. Spravidla je navrhnutý pre maximálne odčítanie tlakomeru do 3 kg/cm². Je dôležité vedieť, aký tlak by mal byť v samotnom kotle. Ako sme už spomenuli, optimálnu hodnotu tlaku by mal nastaviť odborník. Ak však chcete doplniť vodu svojpomocne, môžete na orientáciu použiť nainštalovaný manometer.

Vplyv teploty na tlak

Po nainštalovaní uzavretého systému zásobovania vodou sa načerpá určité množstvo chladiacej kvapaliny. Tlak v systéme by mal byť spravidla minimálny. Je to preto, že voda je stále studená. Keď sa nosič zahreje, roztiahne sa a v dôsledku toho sa mierne zvýši tlak vo vnútri systému. V zásade je úplne rozumné regulovať množstvo atmosfér úpravou teploty vody. V súčasnosti sa používajú expanzné nádrže, sú to tiež hydraulické akumulátory, ktoré akumulujú energiu v sebe a neumožňujú zvýšenie tlaku. Princíp systému je mimoriadne jednoduchý. Keď prevádzkový tlak vo vykurovacom systéme dosiahne 2 atm, expanzná nádoba sa zapne. Akumulátor odvádza prebytočnú chladiacu kvapalinu, čím udržuje tlak na požadovanej úrovni. Stáva sa však, že je expanzná nádoba plná, takže už nemá kam ísť prebytočná voda, v takom prípade môže v systéme vzniknúť kritický pretlak (viac ako 3 atm.). Aby sa systém nezničil, aktivuje sa bezpečnostný ventil na odstránenie prebytočnej vody.

Problémy s tlakom vo vykurovacom systéme

Keď zariadenie zistí odchýlku od normy, je potrebné podniknúť určité kroky. Ak neurobíte žiadne opatrenia, účinnosť vykurovania sa zníži a životnosť toho istého kotla sa zníži. Mnoho ľudí vie, že najškodlivejším účinkom na uzavreté systémy je vodný ráz, pre ktorý sú určené tlmiace ventily. Takže pred každou vykurovacou sezónou je vhodné skontrolovať slabé miesta systému. Toto sa deje celkom jednoducho. Musíte vytvoriť nadmerný tlak a zistiť, kde sa prejavuje.

Príčiny poklesu tlaku

Pokles tlaku vody v plynovom kotle či v radiátoroch môže spôsobiť strata vody cez netesnosti či chybné komponenty ako membránová expanzná nádoba alebo poistný ventil. Následkom je znížený vykurovací výkon a niekedy aj neobvyklé zvuky. Vykurovacie plochy sú studené.

• Únik chladiacej kvapaliny: Miestom takéhoto porušenia sú často rôzne prípojky na radiátoroch, vetracích otvoroch. V tejto súvislosti, ak dôjde k podobnej situácii (keď manometer ukázal pokles tlaku vody), je potrebné starostlivo skontrolovať všetky spojovacie uzly a hlavne vetracie otvory. Na opravu poškodeného miesta je často potrebné úplne vypustiť chladiacu kvapalinu, vykonať opravy a až potom znova doplniť vodu.
• Poškodená expanzná nádoba: Expanzná nádoba vyrovnáva tlak pri zmene teploty vody. Môže sa natiahnuť, roztrhnúť alebo prasknúť. Často sa to stane z dôvodu nesprávnych výpočtov kapacity zariadenia vzhľadom na vykurovací systém na začiatku, dokonca aj v čase vykurovacieho usporiadania. Preto by ste pri výbere expanznej nádrže mali inštalovať zariadenie, ktoré skutočne zodpovedá parametrom systému.
• Odvzdušnenie systému bez doplnenia vody: Po odvzdušnení radiátorov môže dôjsť k poklesu hladiny vody v systéme. Vzduch v systéme znižuje účinnosť kúrenia, no jeho vypustením klesá aj množstvo vody. Ak sa to opakuje často, môže to viesť k úniku vody, a tým aj k poklesu tlaku vo vykurovacom systéme.
• Porucha výmenníka tepla (kotla): V tomto prípade nebudete môcť sami opraviť systém, ale budete musieť zavolať špecialistu.
• Porucha alebo nesprávna funkcia čerpadla: Obehové čerpadlo ju musí čerpať pod dostatočným tlakom, aby sa vykurovacia voda dostala od zdroja tepla k vykurovacím telesám.
• Zanesenie filtrov a potrubí systému: Nečistoty a usadeniny v systéme môžu poškodzovať čerpadlá, ventily aj samotný kotol.
• Netesné ventily alebo spojky: Spoje, armatúry a uzatváracie ventily sú častým miestom únikov, najmä ak sú staršie alebo nesprávne dotiahnuté. Ak majitelia domu predpokladajú netesnosť v potrubí, ktoré je uložené pod omietkou alebo v podlahe, dá sa to skontrolovať napríklad pomocou termokamery. Ak je netesnosť v kotle, počas prevádzky to sotva vidieť. Pretože v tomto prípade sa vykurovacia voda môže pri spaľovaní vypariť. Viditeľnou sa stane škoda v tomto prípade až vtedy, ak sa kotol na určitý čas vypne a vznikne pod ním mláka.

Príčiny zvýšenia tlaku

Vysoký tlak v kotli môže byť rovnako nebezpečný ako príliš nízky.

• Časté dopúšťanie vody bez kontroly tlaku: Kotol sa síce opäť rozbehne, no tlak sa môže postupne nepozorovane vyšplhať nad bezpečnú hranicu.
• Porucha expanznej nádoby: Ak nefunguje správne, tlak v systéme sa nemá kam rozptýliť a začne rýchlo stúpať.
• Zanesený alebo zatvorený bezpečnostný ventil: Ak je upchatý alebo zatvorený, nedokáže pri nadmernom tlaku vypustiť prebytočnú vodu, čo môže viesť k poškodeniu kotla alebo iných častí systému.
• Silné prehriatie vody: Vriaca voda pri veľmi vysokom nastavení výkonu kotla.
• Nesprávny prierez rúr: Ak je menší, ako sa vyžaduje, môže to spôsobiť zvýšenie tlaku.
• Upchatie potrubí a usadenín v vykurovacích zariadeniach: Zanesenie potrubí bráni prúdeniu vody a zvyšuje tlak.
• Prítomnosť preťaženia vzduchu: Vzduchové bubliny v systéme môžu spôsobovať lokálne pretlaky.
• Výkon čerpadla je vyšší ako požadovaný: Ak je čerpadlo príliš silné pre daný systém, môže spôsobovať nadmerný tlak.
• Blokované uzly v systéme: Niektoré z jeho uzlov sú v systéme blokované.

Riešenie problémov s tlakom

Doplnenie vody do systému

Doplnenie vody do vykurovacieho systému je jednoduchý, no dôležitý krok, ktorý zabezpečuje správne fungovanie kúrenia pri poklese tlaku. Voda sa dopúšťa pomocou plniaceho ventilu, ktorý sa zvyčajne nachádza pod kotlom. Pred dopĺňaním je vhodné kotol vypnúť a počkať, kým vychladne. Ventil následne pomaly otvorte a sledujte manometer - tlak by mal stúpnuť na odporúčanú hodnotu, najčastejšie okolo 1,5 baru. Keď dosiahnete požadovaný tlak, ventil opäť pevne uzavrite. Na záver skontrolujte, či nikde neuniká voda, a v prípade potreby odvzdušnite radiátory.

Nezabudnite doplniť vodu - Vzduch v systéme znižuje účinnosť kúrenia, no jeho vypustením klesá aj množstvo vody. Ak chcete doplniť vykurovaciu vodu a zvýšiť tak tlak v systéme, je najlepšie zavolať dodávateľa. Ak sa to totiž neurobí správne, môže dôjsť k poškodeniu vykurovacieho systému znečistenou vodou. Na druhej strane obchodný partner Viessmann presne vie, na čo si treba dať pozor pri dopĺňaní vykurovacej vody.

1. Vypnite obehové čerpadlo a úplne otvorte všetky termostatické ventily.
2. Teraz môžete odvzdušniť všetky radiátory. V prípade nehnuteľností rozmiestnených na viacerých poschodiach je najlepšie začať odspodu.
3. Skontrolujte tlak vody - buď na používateľskom rozhraní vášho zdroja tepla, alebo na tlakomere. Ten má zvyčajne označenie, ktoré farebne zvýrazňuje ideálny tlak v systéme.
4. Naplňte príslušnú vodnú hadicu vodou, až kým nepreteká.
5. Teraz pripojte vykurovací systém k prípojke vody.
6. Teraz otvorte oba ventily a doplňujte vykurovaciu vodu, kým sa nedosiahne ideálny tlak v systéme.
7. Keď používateľské rozhranie alebo tlakomer ukáže požadovanú hodnotu, môžete uzavrieť ventily a zavrieť kohútik.

Dôležité: tlak v systéme by mal po naplnení zostať konštantný a nesmie byť nižší ako 1,3 bar. Ak je to tak, práca bola úspešná. Ak tlak stále klesá, môže ísť o technickú poruchu. O tom, ako často je potrebné dopĺňať vodu do vykurovacieho systému, sa musí rozhodnúť pre každý systém osobitne. Okrem stavu samotného vykurovacieho systému zohrávajú úlohu aj ďalšie faktory, ako napríklad časté odvzdušňovanie alebo technické komponenty, napríklad expanzná nádoba.

Kontrola a servis expanznej nádoby

Expanzná nádoba je nenápadná, no kľúčová súčasť vykurovacieho systému - jej úlohou je vyrovnávať zmeny objemu vody pri ohrievaní a chladení. Ak tlak v nádobe nie je správne nastavený, môže dôjsť k nečakaným výkyvom tlaku v celom systéme - od jeho poklesu až po nebezpečné pretlakovanie. Preto je dôležité nezabúdať na jej pravidelnú kontrolu, ideálne aspoň raz ročne, najmä pred začiatkom vykurovacej sezóny. Optimálny tlak vzduchu v expanznej nádobe sa pohybuje spravidla medzi 0,8 až 1,0 bar, pričom sa meria pri vypustenom systéme. Ak je tlak nízky, nádoba sa dá jednoducho dofúkať bežnou pumpou alebo kompresorom cez ventil podobný tomu na automobilovej pneumatike. Neodkladajte servis expanznej nádoby - Expanzná nádoba často pracuje v tichosti celé roky, no ak stratí tlak alebo sa poškodí membrána, môže celý systém kolabovať.

Regulácia tlaku

Na vyrovnanie tlaku a zabezpečenie stabilnej činnosti celého mechanizmu sa vo vykurovacom systéme bytového domu používa regulátor tlaku. Tento vyvažovací ručný ventil reguluje množstvo vykurovacieho média jednoduchým otočením gombíka, z ktorých každý zodpovedá konkrétnemu prietoku vody. Tieto údaje sú uvedené v pokynoch dodaných s regulátorom.

Na spodných poschodiach udržiavať pracovný tlak pomocou špeciálnych regulátorov vo vykurovacom systéme. Čo to tu bude, je veľmi dôležité, pretože od toho závisí vykurovanie celého domu. Chladiaca kvapalina sa dodáva do vyšších poschodí pomocou špeciálnych čerpadiel. Používajte systémové filtre pre dlhšiu životnosť komponentov - Nečistoty a usadeniny v systéme môžu poškodzovať čerpadlá, ventily aj samotný kotol.

Kedy zavolať odborníka

Ak tlak vo vašom vykurovacom systéme kolíše - buď pravidelne klesá, alebo naopak, nebezpečne stúpa - aj napriek tomu, že ste už doplnili vodu alebo odvzdušnili radiátory, niečo nemusí byť v poriadku. Môže ísť o poruchu expanznej nádoby, poškodený bezpečnostný ventil, netesnosť v potrubí alebo iný technický problém, ktorý nie je viditeľný voľným okom. V takýchto prípadoch sa neodporúča riešiť situáciu len svojpomocne. Zavolaním odborného servisu predídete vážnemu poškodeniu kotla, zbytočným nákladom a najmä - nepríjemnému výpadku kúrenia uprostred zimy.

Či už ide o doplnenie vykurovacej vody alebo kontrolu bezpečnostných zariadení - v mnohých prípadoch sa oplatí podpísať zmluvu o údržbe s miestnym dodávateľom. Odborník na vykurovanie sa potom bude v pravidelných intervaloch zastavovať, aby sa uistil, že váš systém bude naďalej správne fungovať.
