Nové a zdokonalené závesné elektrokotly Ray predstavujú jednoduché a efektívne riešenie pre vykurovanie vášho domu pomocou elektrickej energie. Vďaka integrovanej vysokoúčinnej a tichej prevádzke zohrejú vaše radiátory alebo podlahové kúrenie rýchlo a efektívne. V kombinácii so zásobníkom na teplú vodu zabezpečia štandardné potreby teplej vody pre celú rodinu.
Zostava elektrokotla Ray so zásobníkom FE120BM
Zostava s elektrokotlom Ray a stacionárnym zásobníkom teplej vody FE120BM s objemom 117 litrov je navrhnutá tak, aby pokryla potreby teplej vody pre celú domácnosť. Táto konfigurácia umožňuje odber veľkého množstva teplej vody na viacerých miestach súčasne a zabezpečuje jej priebežné dohrievanie. Zásobník je vybavený kvalitnou tepelnou izoláciou pre minimalizáciu tepelných strát.
Hlavné vlastnosti zostáv Ray s FE120BM:
- Kombinácia elektrokotla Ray, zásobníka teplej vody FE120BM a regulátora Thermolink P.
- Možnosť nastavenia požadovanej teploty vody v zásobníku priamo na displeji kotla alebo pomocou regulátora.
- Zabezpečuje dostatočné množstvo teplej vody aj pri súčasnom odbere z viacerých miest.
- Objem zásobníka: 117 litrov.
- Kvalitná tepelná izolácia zásobníka.
- Výkon kotlov v rozsahu od 6 do 28 kW.
- Nenáročná údržba.
Typy zostáv Ray s FE120BM
K dispozícii sú rôzne varianty zostáv Ray s elektrokotlom o výkone od 6 kW do 28 kW, ktorý je vždy spárovaný so zásobníkom FE120BM a regulátorom Thermolink P:
- Zostava Ray 6 K + FE 120 BM + Thermolink P
- Zostava Ray 9 K + FE 120 BM + Thermolink P
- Zostava Ray 12 K + FE 120 BM + Thermolink P
- Zostava Ray 14 K + FE 120 BM + Thermolink P
- Zostava Ray 18 K + FE 120 BM + Thermolink P
- Zostava Ray 21 K + FE 120 BM + Thermolink P
- Zostava Ray 24 K + FE 120 BM + Thermolink P
- Zostava Ray 28 K + FE 120 BM + Thermolink P

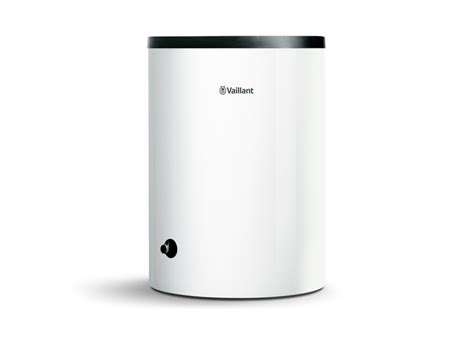

Zostava elektrokotla Ray s externým zásobníkom VEQ75/2 B
Ďalšou možnosťou je zostava s elektrokotlom Ray a externým zásobníkom teplej vody VEQ75/2 B s objemom 68 litrov. Táto konfigurácia je vhodná pre domácnosti s nižšími nárokmi na teplú vodu a ponúka flexibilitu v umiestnení zásobníka - buď pod kotlom ako stacionárny zásobník, alebo zavesený na stene vedľa kotla.
Hlavné vlastnosti zostáv Ray s VEQ75/2 B:
- Kombinácia elektrokotla Ray, externého zásobníka VEQ75/2 B a regulátora Thermolink P.
- Zásobník TÚV s objemom 68 litrov.
- Variabilné umiestnenie zásobníka pod kotlom alebo vedľa kotla.
- Ochrana proti korózii pomocou horčíkovej anódy.
- Veľmi nízke tepelné straty.
- Trieda energetickej účinnosti ohrevu teplej vody: B.
Elektrický kotol Ray v tejto zostave je dostupný vo výkonom od 6 kW do 28 kW. Pre zateplené domy s rozlohou 80m² - 150m² sa odporúča výkon 6kW - 18kW, zatiaľ čo pre domy s rozlohou 150m² - 180m² sú vhodné kotly s výkonom 21kW - 28kW. Kotly je možné zapojiť aj do kaskády pre zvýšenie celkového výkonu.
Regulátor Thermolink P
Súčasťou oboch typov zostáv je programovateľný eBus regulátor Thermolink P. Tento regulátor umožňuje nastaviť jeden týždenný program s možnosťou kombinácie až siedmich rôznych časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a ohrev teplej vody. Regulátor komunikuje s kotlom prostredníctvom eBUS rozhrania, čím zabezpečuje optimálne riadenie celého vykurovacieho systému.
Pomocou regulátora Thermolink P je možné ovládať vykurovací systém v závislosti od izbovej teploty a nastaveného vykurovacieho programu. V prípade pripojenia vonkajšieho snímača je možné riadiť systém aj v závislosti od vonkajšej teploty, s možnosťou automatickej optimalizácie vykurovacej krivky.
Integrované eBUS rozhranie umožňuje elektrokotlu Ray komunikovať aj s inými zariadeniami Protherm, ako sú systémové regulátory, tepelné čerpadlá alebo solárne systémy, čo umožňuje vytvorenie rozsiahlejších a komplexnejších vykurovacích systémov.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Vykurovací výkon (kW) | 6 - 9 - 12 - 14 - 18 - 21 - 24 - 28 |
| Energetická trieda pre vykurovanie (A++ až G) | D |
| Energetická trieda pre ohrev vody (A++ až G) | B |
| Elektrické napätie | 3x230V / 400V+N+PE, 50 Hz |
| Rozmery elektrokotla Ray (š/v/h) (mm) | 410 / 740 / 310 |
| Rozmery zásobníka FE120BM (priemer/výška) (mm) | 590 / 822 |
| Rozmery zásobníka VEQ75/2 B (objem) | 68 litrov |
| Hmotnosť elektrokotla Ray (kg) | 24 - 27 |
| Hmotnosť zásobníka FE120BM (bez vody) (kg) | 68 |
| Pripojené komunikačné rozhranie | eBUS |

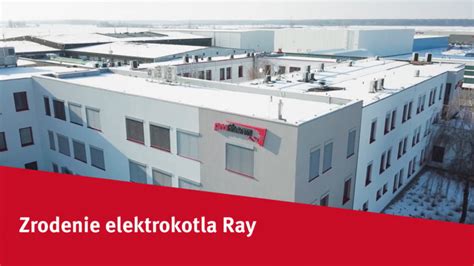

Protherm - Zrodenie elektrokotla RAY
Ochrana proti mrazu
Elektrické kotly Ray sú vybavené funkciou ochrany proti mrazu. Ak teplota vykurovacej vody poklesne pod 8°C, automaticky sa spustí zabudované vysokoúčinné čerpadlo a následne dôjde k ohrevu systému na teplotu 25°C, čím sa predíde zamrznutiu.
